Sobre o produto

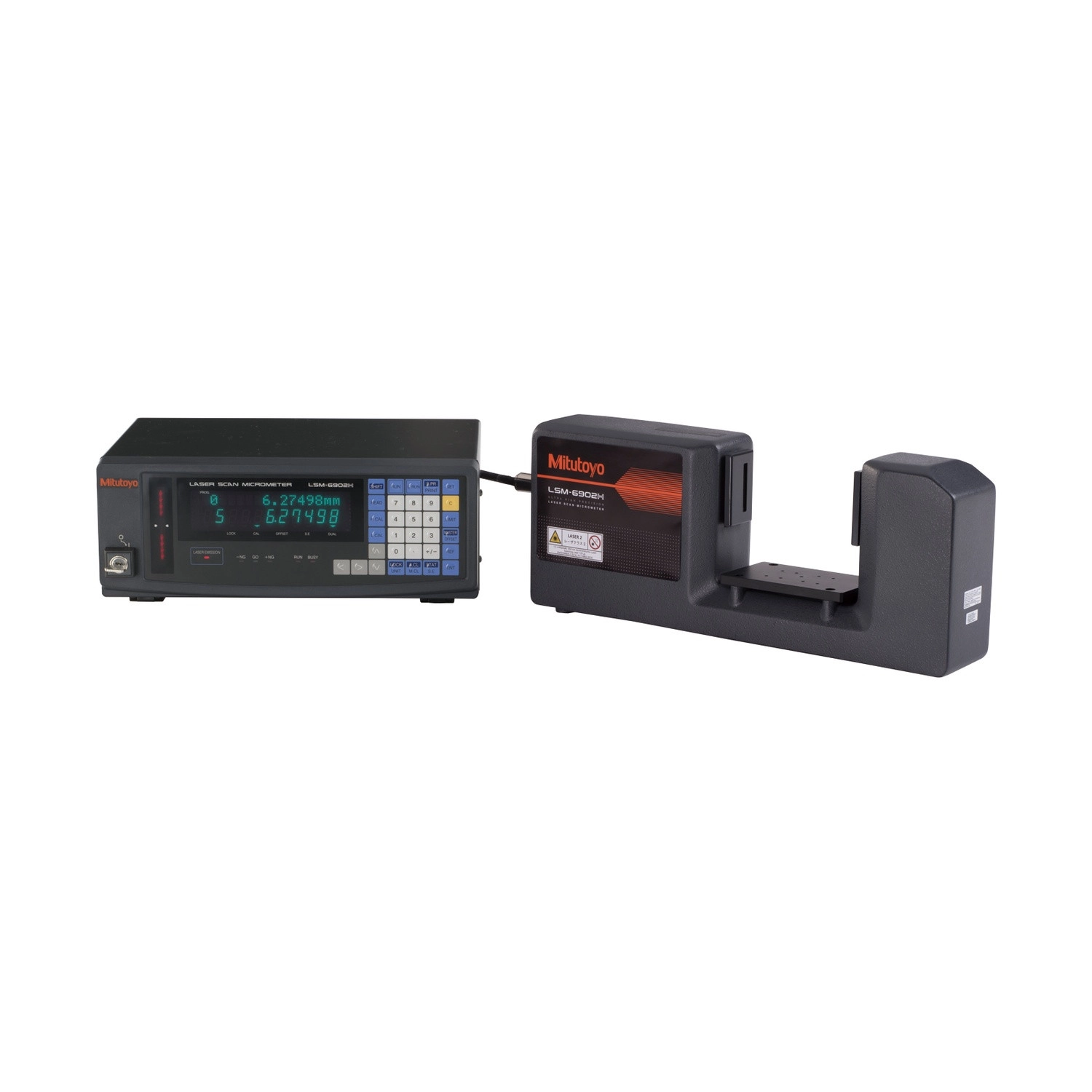

O Micrômetro de Varredura a Laser Mitutoyo LSM-902/6900 (544-498A) é um sistema completo de bancada para medir diâmetro externo sem contato: a unidade de medição LSM-902 varre a peça com um feixe de laser e o contador LSM-6900 exibe e processa a leitura. Mede de ø0,1 a 25 mm com exatidão de ±0,5 µm em toda a capacidade.

É o modelo indicado para medição de pinos padrão e calibradores tampão, onde se exige exatidão de laboratório: em capacidades estreitas a exatidão chega a ±(0,3 + 0,1 ΔD) µm e a repetibilidade é de ±0,05 µm, com resolução selecionável de 0,01 a 10 µm. Por não tocar a peça, não há força de medição nem desgaste, e peças delicadas ou em movimento são medidas sem deformar.

A varredura é feita a 56 m/s com laser visível de 650 nm, e o erro de posicionamento da peça dentro da região de medição (ø1,5 × 25 mm) é de apenas ±0,5 µm. O conjunto opera de 0 a 40 °C e vem pronto para uso: unidade de medição e contador no mesmo código.

Capacidade ø0,1 a 25 mm · exatidão ±0,5 µm
Repetibilidade ±0,05 µm · resolução 0,01 a 10 µm
Sistema completo: unidade LSM-902 + contador LSM-6900
Laser visível 650 nm · varredura a 56 m/s

Diferenciais

Destaques do produto

O que caracteriza o Micrômetro de Varredura a Laser LSM-902/6900 (544-498A)

Em toda a capacidade de ø0,1 a 25 mm; em capacidades estreitas chega a ±(0,3 + 0,1 ΔD) µm.

Repete a leitura em escala de centésimos de micrômetro, o que faz dele a referência para pinos padrão.

Unidade de medição LSM-902 e contador LSM-6900 no mesmo código: chega pronto para medir.

A peça é medida pela sombra do feixe de laser: nada toca, nada deforma, nada desgasta.

De 0,01 a 10 µm, ajustada à tolerância da peça e ao que o operador precisa ler.

Feixe visível de 650 nm facilita o posicionamento da peça; a varredura rápida mede peças em movimento.

Especificações

Principais características

Conheça em detalhe os recursos do LSM-902/6900 (544-498A)

±0,5 µm em toda a capacidade EXATIDÃO

Em capacidades estreitas, ±(0,3 + 0,1 ΔD) µm, sendo ΔD a diferença em mm entre o padrão e a peça.
±0,05 µm REPETIBILIDADE

Referência para verificação de pinos padrão e calibradores tampão.
0,01 a 10 µm RESOLUÇÃO SELECIONÁVEL

Escolhida no contador LSM-6900 conforme a tolerância da peça.
Unidade LSM-902 + contador LSM-6900 SISTEMA COMPLETO

Varredura a 56 m/s com laser visível de 650 nm; região de medição ø1,5 × 25 mm.

Soluções

Quais problemas este produto resolve?

Situações reais em que o LSM-902/6900 faz diferença

Desafio Verificar pinos padrão e calibradores tampão

Padrões de referência exigem exatidão que um micrômetro de contato não entrega, e o contato ainda pode marcar a superfície.

Solução

O LSM-902/6900 mede com exatidão de ±0,5 µm e repetibilidade de ±0,05 µm, sem tocar o padrão.

Desafio Medir peças delicadas sem deformar

Fios, agulhas e peças de parede fina cedem à força de um instrumento de contato e a leitura sai errada.

Solução

A medição óptica por laser não aplica força: a peça fica intacta e a leitura reflete o diâmetro real.

Desafio Medir peças em movimento

Uma peça girando ou passando não pode ser medida por contato sem parar o processo.

Solução

A varredura a 56 m/s lê a peça em movimento e o contador LSM-6900 processa o resultado.

Desafio Montar uma estação de medição pronta

Comprar unidade e mostrador separados exige verificar compatibilidade e cabos.

Solução

O código 544-498A entrega o sistema completo: unidade de medição LSM-902 e contador LSM-6900 juntos.

Dados Técnicos

Informações Técnicas

Especificações, detalhes, variações da série e composição do sistema.

Especificações

Serie: 544
Modelo: LSM-902/6900
Capacidade de medição: 0,1 à 25mm (.004 - 1.0")
Resolução / Graduação : 0,01 à 10μm (selecionável) (.000001 - .0005")
Repetibilidade: ±0,05μm (±.000002")
Exatidão (20°C): Em toda a capacidade: ±0,5μm (±.000020") / Pequenas capacidades: ±(0,3+0,1ΔD) [D: mm]±(.000012+.001ΔD) [D: polegada]
Erro de posicionamento: ±0,5μm (±.000020")
Faixa de medição: ±1,5×25mm (0,1 à 25mm)
Taxa de leitura: 800 leituras/s
Comprimento de onda do laser: 650nm (Visível)
Velocidade de leitura do laser: 56m/s (2240"/sec)
Ambiente de operação: Temperatura: 0 à 40°C / Humidade: RH 35 à 85% (sem condensação)

Detalhes técnicos

Aplicação: Diâmetro externo sem contato em bancada: pinos padrão, calibradores tampão, eixos, peças delicadas ou em movimento
Composição do sistema: Unidade de medição LSM-902 + contador LSM-6900, no mesmo código
Tipo: Sistema de bancada com contador dedicado
Nota sobre a exatidão: ΔD = diferença em mm entre o padrão de calibração e a peça medida

Variações da série

Micrômetros de Varredura a Laser Mitutoyo — Série 544

Modelo · Código	Tipo	Capacidade (diâmetro)	Exatidão
LSM-02-A · 544-123	Sensor em linha	0,005–2 mm	Linearidade ±0,3 µm
LSM-30-A · 544-124	Sensor em linha	0,3–30 mm	Linearidade ±1,0 µm
LSM-902/6900 · 544-498A (este)	Sistema de bancada	ø0,1–25 mm	Exatidão ±0,5 µm
LSM-500S · 544-532	Unidade de medição	0,005–2 mm	Exatidão ±0,3 µm
LSM-503S · 544-536	Unidade de medição	0,3–30 mm	Exatidão ±1,0 µm
LSM-506S · 544-538	Unidade de medição	1–60 mm	Exatidão ±3 µm

Composição do sistema

Unidade de medição LSM-902
Contador LSM-6900
Certificado de inspeção

Perguntas frequentes

Perguntas e Respostas

O que é o micrômetro de varredura a laser LSM-902/6900 (544-498A)?

É um sistema de bancada para medir diâmetro externo sem contato. É composto pela unidade de medição LSM-902, que varre a peça com um feixe de laser visível, e pelo contador LSM-6900, que exibe e processa a leitura. Mede de ø0,1 a 25 mm.

Qual a exatidão e a repetibilidade do LSM-902/6900?

A exatidão é de ±0,5 µm em toda a capacidade de ø0,1 a 25 mm e de ±(0,3 + 0,1 ΔD) µm em capacidades estreitas, a 20 °C. A repetibilidade é de ±0,05 µm e a resolução pode ser escolhida entre 0,01 e 10 µm.

Para que tipo de peça o micrômetro a laser LSM-902/6900 é indicado?

É altamente recomendado para medição de pinos padrão e calibradores tampão, e serve para eixos, agulhas, fios e qualquer peça delicada ou em movimento cujo diâmetro externo não pode ser medido por contato.

O que vem no código 544-498A? Precisa comprar algo mais?

O código traz o sistema completo: a unidade de medição LSM-902 e o contador LSM-6900. Não é preciso outro mostrador para começar a medir.

O posicionamento da peça influencia a leitura do LSM-902/6900?

Pouco. Dentro da região de medição de ø1,5 × 25 mm, o erro de posicionamento é de ±0,5 µm. O laser visível de 650 nm ajuda a posicionar a peça no feixe.

Qualidade Garantida

Certificações e Tecnologias

O LSM-902/6900 (544-498A) reúne a tecnologia de medição sem contato Mitutoyo.

Padrão de qualidade Mitutoyo em cada etapa: projeto, fabricação e inspeção final.

Acompanha os dados de inspeção de fábrica, para uso com confiança e rastreabilidade.
