Sobre o produto
A Unidade de Medição Mitutoyo LSM-506S (544-538) é o micrômetro de varredura a laser da série 544 para peças grandes: mede diâmetros de 1 a 60 mm sem contato, o que alcança rolos, barras, tubos, cabos grossos e eixos que não cabem nas outras unidades. A exatidão garantida é de ±3 µm em toda a capacidade e de ±(1,5 + 0,5 ΔD) µm em capacidades estreitas, quando a peça está perto do padrão de calibração.
A região de medição é de 20 × 60 mm, a maior da série, com erro de posicionamento de ±4 µm: uma peça pesada ou um rolo em rotação não precisa ficar exatamente no centro do feixe. A repetibilidade é de ±0,36 µm, com resolução selecionável de 0,05 a 100 µm, e o laser varre a 452 m/s, 3200 vezes por segundo.

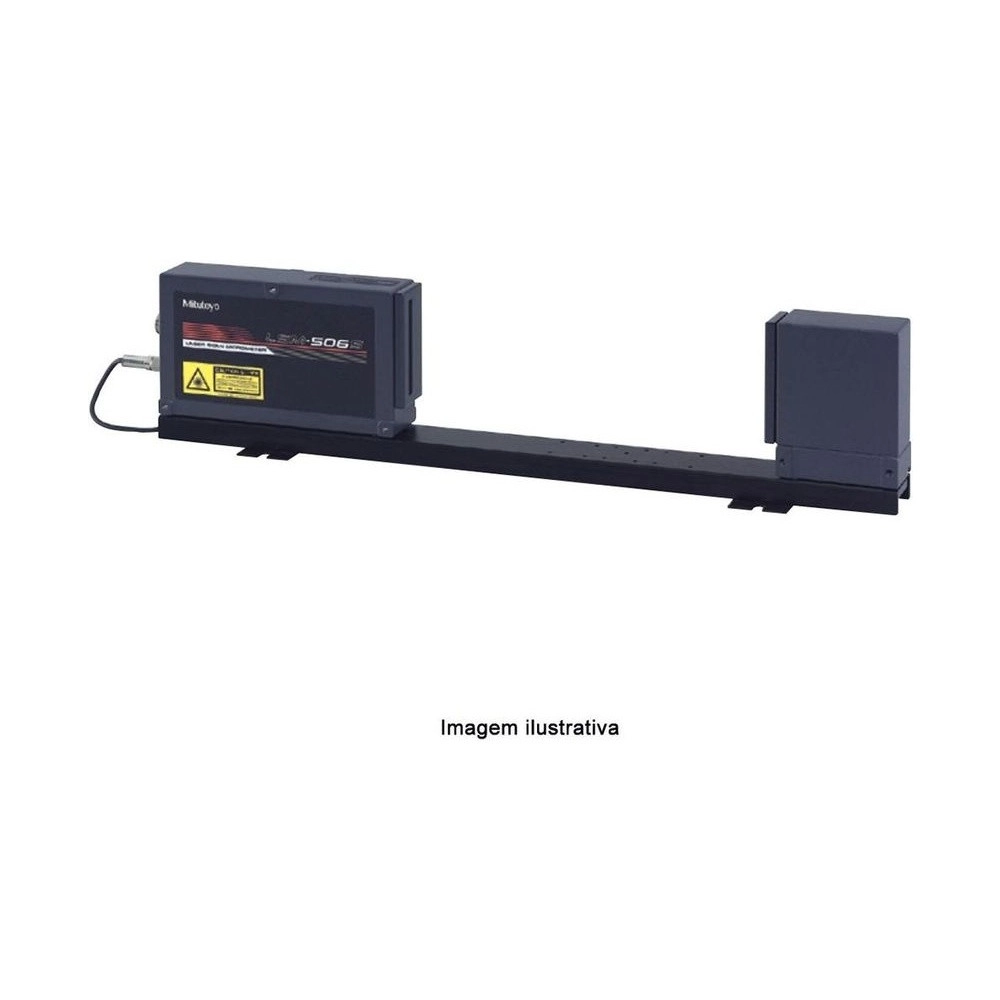

A unidade pesa 3,5 kg, tem proteção IP64 e usa laser visível de 650 nm, classe 2. Este código é a unidade de medição (emissor e receptor sobre a base); ela trabalha ligada a um mostrador LSM-5200 ou a um contador LSM-6200, vendidos separadamente. Blocos em V ajustáveis, suporte central e mesa de trabalho opcionais posicionam a peça grande no feixe.
