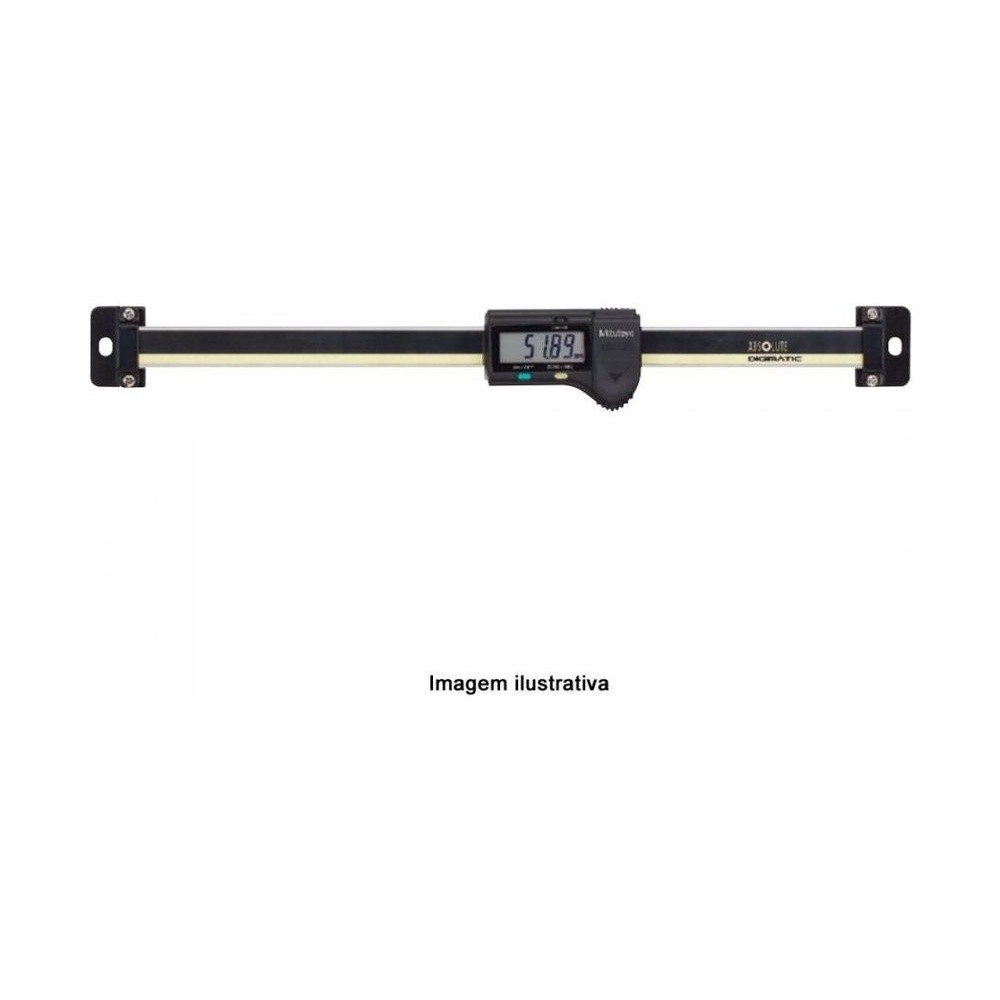

Escala Digimatic ABSOLUTE SD-15DX – 0-150MM – 572-201-30

Escala Digimatic ABSOLUTE SD-15DX – 0-150MM – 572-201-30

Name: Escala Digimatic ABSOLUTE SD-15DX – 0-150MM – 572-201-30
Brand: Mitutoyo
SKU: 572-201-30

SKU: 572-201-30

Solicite um Orçamento

Nome do Interessado

Telefone

E-mail

Empresa

CNPJ

Estado

Cidade

Mensagem

LGPD - Autoriza o envio de promoções, workshops gratuitos, lançamentos e cursos via e-mail?

Sim

Não

Garantia

Produto original Mitutoyo

Acessórios inclusos

Manual de operação

Compra Segura

100% protegida

Sobre o produto

A Escala Digimatic ABSOLUTE Mitutoyo 572-201-30, modelo SD-15DX, mede 0 a 150 mm num corpo de 259 mm. A conta que importa: uma escala multi-funções de apenas 100 mm de curso já ocupa 244 mm. São 15 mm a mais de corpo por 50 mm a mais de curso útil.

Em números, o SD-15DX da sublinha SD-D: capacidade de 0-150 mm, resolução de 0,01 mm, exatidão de 0,03 mm e repetibilidade de 0,01 mm. É o melhor valor da série, e ele vale só até 200 mm de curso.

Usa o sistema ABSOLUTE, que mantém a origem com o instrumento desligado e não erra por velocidade de deslocamento, e é a versão direta da linha: não traz preset nem inversão de contagem, e o congelamento do display depende da Unidade de Congelamento vendida à parte. Em troca, a bateria dura cerca de 20.000 horas, quatro vezes a das sublinhas multi-funções. Acompanha o manual de operação. O display do próprio instrumento atende a montagem em dispositivo pequeno; o contador EC é opcional.

Capacidade 0-150 mm · resolução 0,01 mm
Exatidão 0,03 mm · repetibilidade 0,01 mm
Versão direta · corpo compacto, sem preset
Saída de dados Digimatic · bateria de aprox. 20.000 h

Diferenciais

Destaques do produto

O que distingue o 572-201-30 dentro da linha direta horizontal da Série 572.

Por 15 mm a mais de corpo que uma multi-funções de 100 mm.

35 mm menor que a multi-funções de mesmo curso.

Quatro vezes a das escalas multi-funções.

O melhor valor da série.

Conecta a computador e a sistema de coleta.

ABSOLUTE: liga já na referência.

Especificações

Principais características

O que cada número do 572-201-30 significa na prática.

150 mm em 259 mm de corpo Curso por espaço ocupado

A versão compacta da linha direta aproveita melhor o comprimento: a multi-funções de mesmo curso mede 294 mm.
250 g Massa

O mesmo peso de uma escala multi-funções de 100 mm, com 50 mm a mais de curso.
Aprox. 20.000 horas Bateria

A vantagem da linha direta: quatro vezes a autonomia das sublinhas com preset e inversão.
0,03 mm Exatidão

O melhor valor da série, idêntico ao das multi-funções de mesma capacidade.

Soluções

Quais problemas resolve

Situações de medição em que o 572-201-30 é a escolha certa.

Desafio Curso útil limitado pelo comprimento da montagem

Quando o espaço da escala é fixo, cada milímetro de corpo que não vira curso é curso perdido no dispositivo.

Solução

O 572-201-30 entrega 150 mm de curso em 259 mm de corpo, contra 294 mm de uma multi-funções de igual capacidade.

Desafio Manutenção em escala de difícil acesso

Escala instalada atrás de proteção de máquina obriga a parada programada só para trocar a bateria.

Solução

As cerca de 20.000 horas do 572-201-30 são quatro vezes a autonomia das sublinhas multi-funções.

Desafio Congelar a leitura sem saber do custo

O congelamento parece função nativa, mas nos modelos diretos ele depende de acessório e ainda exclui o envio de dados enquanto está em uso.

Solução

No 572-201-30 o congelamento exige a Unidade de Congelamento, vendida à parte, e por isso a página traz o aviso antes da compra.

Desafio Origem perdida no desligamento

Escala incremental obriga a reencontrar o zero a cada partida de turno.

Solução

O 572-201-30 é ABSOLUTE e mantém a referência com o instrumento desligado.

Dados Técnicos

Informações Técnicas

Especificações, detalhes de construção, variações da série e o que vem na caixa.

Especificações

Marca: Mitutoyo
Serie: 572
Modelo: SD-15DX
Alcance (mm): 0-150mm
Resolução (mm): 0,01mm
Capacidade: 0-150mm
Resolução / Graduação : 0,01mm
Exatidão: 0,03mm
Repetibilidade: 0.01mm
Vida útil da bateria: Aprox. 20.000 horas
Número do Bloco: 1
Valor de altura entre blocos adjacentes (µm): 10

Detalhes técnicos

Curso: 0 a 150 mm
Corpo (L1): 259 mm
Massa: 250 g

Variações da série

Outros modelos da linha direta horizontal da Série 572 disponíveis na loja

Código	Modelo	Capacidade	Resolução	Exatidão
572-200-30	SD-10DX	0-100 mm	0,01 mm	0,03 mm
572-201-30 (este)	SD-15DX	0-150 mm	0,01 mm	0,03 mm
572-202-30	SD-20DX	0-200 mm	0,01 mm	0,03 mm
572-210-20	SD-4"DX	0-100 mm / 0-4"	0,01 mm	0,03 mm / .001"
572-211-20	SD-6"DX	0-150 mm / 0-6"	0,01 mm	0,03 mm / .001"
572-212-20	SD-8"DX	0-200 mm / 0-8"	0,01 mm	0,03 mm / .001"
572-213-10	SD-12"D	0-300 mm / 0-12"	0,01 mm	0,04 mm / .002"

Itens inclusos

Escala Digimatic ABSOLUTE
Manual de operação
Certificado de Inspeção Individual
Opcional, vendido à parte: contador EC, usado como display externo
Opcional, vendido à parte: unidades de coleta DP1-VA, MUX-10F e IT-016U, que dispensam o contador EC

Perguntas frequentes

Perguntas e Respostas

Quanto o 572-201-30 ocupa na montagem?

O corpo mede 259 mm para 150 mm de curso. Uma escala multi-funções da mesma capacidade mede 294 mm, ou seja, 35 mm a mais.

Qual a diferença entre o 572-201-30 e o 572-200-30?

O curso: 150 mm contra 100 mm. Exatidão, resolução, bateria e a ausência de preset e inversão são iguais nos dois.

O 572-201-30 congela a leitura no display?

Só com a Unidade de Congelamento, vendida separadamente, e o catálogo avisa que ela não pode ser usada ao mesmo tempo que o envio de dados.

O 572-201-30 lê em polegada?

Não, só em milímetro. A versão de dupla unidade com o mesmo curso é o 572-211-20.

Quanto dura a bateria do 572-201-30?

Aproximadamente 20.000 horas, contra cerca de 5.000 das escalas multi-funções e 13.000 da versão vedada.

Qualidade Mitutoyo

Certificações e Tecnologias

O que acompanha o 572-201-30 de fábrica.

A escala mantém o zero mesmo desligada e a leitura não depende da velocidade de deslocamento: erro por movimento rápido não ocorre numa escala absoluta.

Porta de saída de dados para conexão com computador, contador EC ou unidade de coleta, em controle estatístico de processo.

A escala acompanha Certificado de Inspeção Individual, com os dados de inspeção de fábrica do próprio instrumento.
