Escala Digimatic ABSOLUTE SD-4"DX – 0-100MM/0-4" – 572-210-20

Escala Digimatic ABSOLUTE SD-4"DX – 0-100MM/0-4" – 572-210-20

Name: Escala Digimatic ABSOLUTE SD-4"DX – 0-100MM/0-4" – 572-210-20
Brand: Mitutoyo
SKU: 572-210-20

SKU: 572-210-20

Solicite um Orçamento

Nome do Interessado

Telefone

E-mail

Empresa

CNPJ

Estado

Cidade

Mensagem

LGPD - Autoriza o envio de promoções, workshops gratuitos, lançamentos e cursos via e-mail?

Sim

Não

Garantia

Produto original Mitutoyo

Acessórios inclusos

Manual de operação

Compra Segura

100% protegida

Sobre o produto

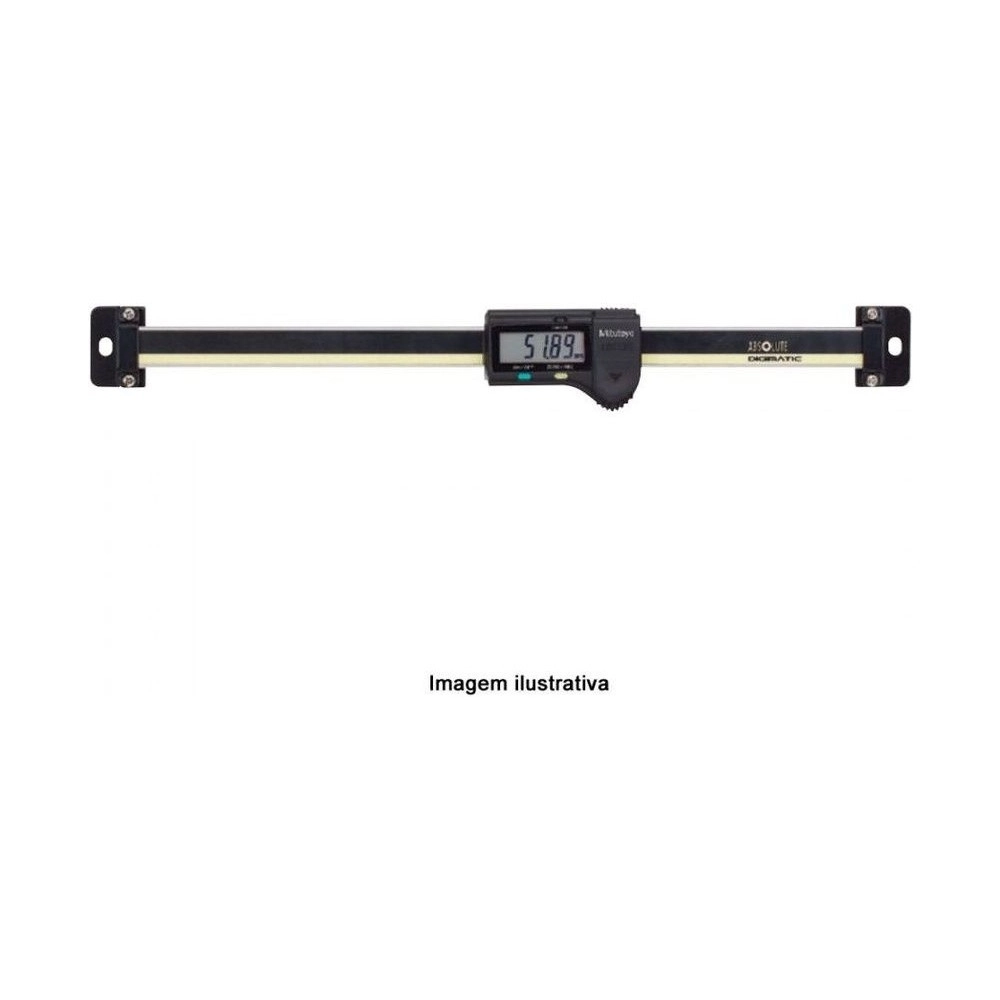

A Escala Digimatic ABSOLUTE Mitutoyo 572-210-20, modelo SD-4"DX, mede 0 a 100 mm ou 0 a 4 polegadas e é a mais leve da Série 572 que lê nas duas unidades: 230 g, num corpo de 209 mm.

Em números, o SD-4"DX da sublinha SD-D: capacidade de 0-100 mm / 0-4", resolução de 0,01 mm, exatidão de 0,03 mm / .001" e repetibilidade de 0,01 mm. É o melhor valor da série, e ele vale só até 200 mm de curso.

Usa o sistema ABSOLUTE, que mantém a origem com o instrumento desligado e não erra por velocidade de deslocamento, e é a versão direta da linha: não traz preset nem inversão de contagem, e o congelamento do display depende da Unidade de Congelamento vendida à parte. Em troca, a bateria dura cerca de 20.000 horas, quatro vezes a das sublinhas multi-funções. Acompanha o manual de operação. O display do próprio instrumento atende a montagem em dispositivo pequeno; o contador EC é opcional.

Capacidade 0-100 mm / 0-4" · resolução 0,01 mm
Exatidão 0,03 mm / .001" · repetibilidade 0,01 mm
Versão direta · corpo compacto, sem preset
Saída de dados Digimatic · bateria de aprox. 20.000 h

Diferenciais

Destaques do produto

O que distingue o 572-210-20 dentro da linha direta horizontal da Série 572.

230 g lendo milímetro e polegada.

Alternadas no próprio display.

35 mm menor que a multi-funções de mesmo curso.

Quatro vezes a das escalas multi-funções.

O melhor valor da série, declarado nas duas unidades.

ABSOLUTE: liga já na referência.

Especificações

Principais características

O que cada número do 572-210-20 significa na prática.

Milímetro e polegada Leitura

A conversão é do instrumento, com exatidão declarada nas duas: 0,03 mm ou .001".
230 g Massa

A menor da Série 572, inclusive entre os modelos que leem nas duas unidades.
209 mm Dimensão do corpo

Contra 244 mm de uma escala multi-funções de mesma capacidade.
Aprox. 20.000 horas Bateria

A troca da linha direta: sem preset nem inversão, quatro vezes mais autonomia.

Soluções

Quais problemas resolve

Situações de medição em que o 572-210-20 é a escolha certa.

Desafio Dispositivo leve que recebe desenho em polegada

Acrescentar escala a um conjunto móvel já soma peso; se ainda for preciso converter unidade à mão, soma erro também.

Solução

Com 230 g, o 572-210-20 é o mais leve da série que alterna entre milímetro e polegada no próprio display.

Desafio Espaço curto dentro da máquina

O lugar da escala é o que sobra depois de tudo montado, e alguns centímetros decidem se o projeto fecha.

Solução

O corpo do 572-210-20 tem 209 mm, 35 mm a menos que uma escala multi-funções de igual curso.

Desafio Bateria que acaba no meio da produção

Em escala embutida a troca não é rápida, e quanto mais recursos o instrumento tem, mais depressa a bateria se vai.

Solução

O 572-210-20 é da linha direta: cerca de 20.000 horas, quatro vezes a das multi-funções.

Desafio Origem perdida no desligamento

Escala incremental obriga a reencontrar o zero a cada partida de turno.

Solução

O 572-210-20 é ABSOLUTE e mantém a referência desligado.

Dados Técnicos

Informações Técnicas

Especificações, detalhes de construção, variações da série e o que vem na caixa.

Especificações

Marca: Mitutoyo
Serie: 572
Modelo: SD-4"DX
Alcance (mm): 0-100mm
Alcance (in): 0-4"
Resolução (mm): 0,01mm
Capacidade: 0-100mm/0-4"
Resolução / Graduação : .0005"/0,01mm
Exatidão: 0,03mm/.001"
Repetibilidade: 0.01mm
Vida útil da bateria: Aprox. 20.000 horas
Número do Bloco: 1
Valor de altura entre blocos adjacentes (µm): 10

Detalhes técnicos

Curso: 0 a 100 mm / 0-4"
Corpo (L1): 209 mm
Massa: 230 g
Versão só métrica: 572-200-30, mesmo curso

Variações da série

Outros modelos da linha direta horizontal da Série 572 disponíveis na loja

Código	Modelo	Capacidade	Resolução	Exatidão
572-200-30	SD-10DX	0-100 mm	0,01 mm	0,03 mm
572-201-30	SD-15DX	0-150 mm	0,01 mm	0,03 mm
572-202-30	SD-20DX	0-200 mm	0,01 mm	0,03 mm
572-210-20 (este)	SD-4"DX	0-100 mm / 0-4"	0,01 mm	0,03 mm / .001"
572-211-20	SD-6"DX	0-150 mm / 0-6"	0,01 mm	0,03 mm / .001"
572-212-20	SD-8"DX	0-200 mm / 0-8"	0,01 mm	0,03 mm / .001"
572-213-10	SD-12"D	0-300 mm / 0-12"	0,01 mm	0,04 mm / .002"

Itens inclusos

Escala Digimatic ABSOLUTE
Manual de operação
Certificado de Inspeção Individual
Opcional, vendido à parte: contador EC, usado como display externo
Opcional, vendido à parte: unidades de coleta DP1-VA, MUX-10F e IT-016U, que dispensam o contador EC

Perguntas frequentes

Perguntas e Respostas

Qual a diferença entre o 572-210-20 e o 572-200-30?

A leitura. Os dois têm 100 mm de curso, 209 mm de corpo e 230 g. O 572-210-20 lê também em polegada; o 572-200-30 lê apenas em milímetro.

O 572-210-20 lê nas duas unidades ao mesmo tempo?

Ele alterna entre elas no display, e a conversão é feita pelo próprio instrumento. A exatidão é declarada nas duas: 0,03 mm ou .001".

O 572-210-20 tem preset?

Não. Preset e inversão de contagem são declarados indisponíveis para os modelos diretos. Quem precisa deles usa as sublinhas E ou F, com bateria de cerca de 5.000 horas.

Dá para congelar a leitura no 572-210-20?

Só com a Unidade de Congelamento, vendida separadamente, e ela não pode ser usada ao mesmo tempo que o envio de dados.

Quanto dura a bateria do 572-210-20?

Aproximadamente 20.000 horas, contra cerca de 5.000 das escalas multi-funções.

Qualidade Mitutoyo

Certificações e Tecnologias

O que acompanha o 572-210-20 de fábrica.

A escala mantém o zero mesmo desligada e a leitura não depende da velocidade de deslocamento: erro por movimento rápido não ocorre numa escala absoluta.

Porta de saída de dados para conexão com computador, contador EC ou unidade de coleta, em controle estatístico de processo.

A escala acompanha Certificado de Inspeção Individual, com os dados de inspeção de fábrica do próprio instrumento.
