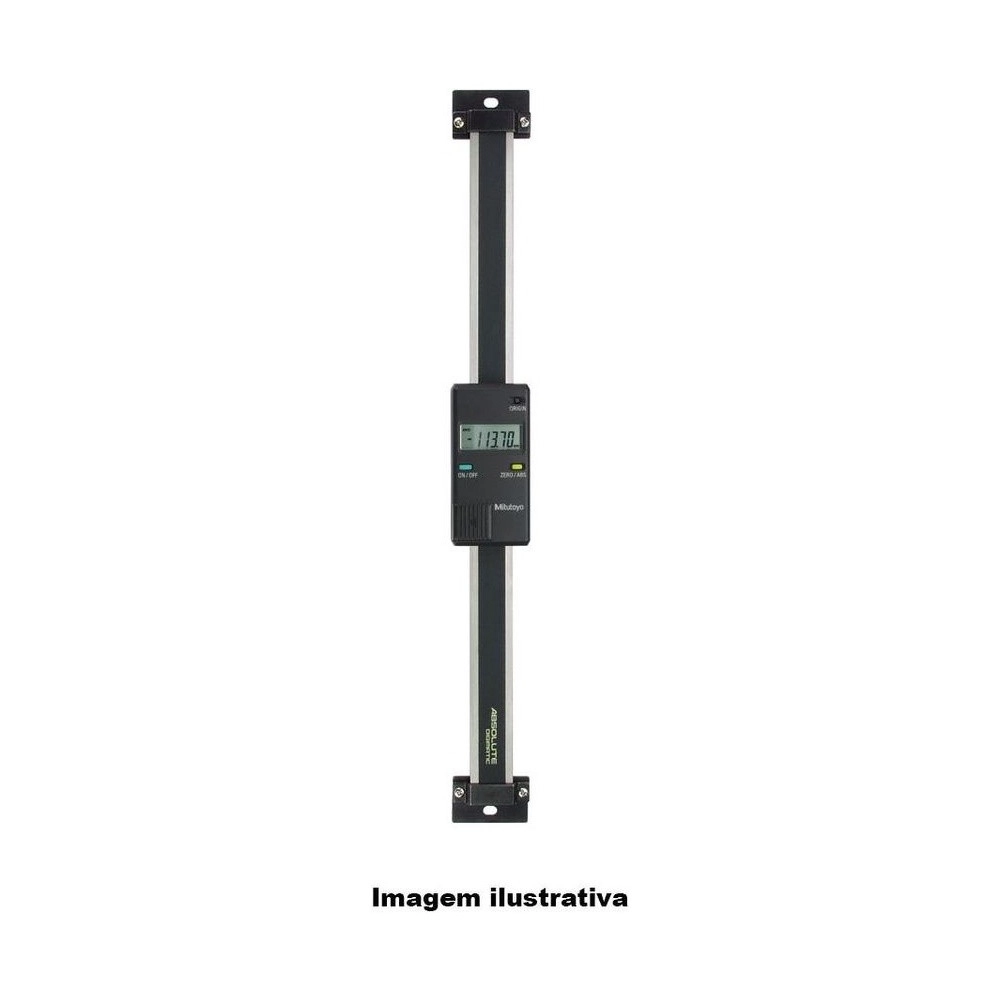

Escala Digimatic ABSOLUTE SDV-10D – 0-100MM – 572-300-10

Escala Digimatic ABSOLUTE SDV-10D – 0-100MM – 572-300-10

Name: Escala Digimatic ABSOLUTE SDV-10D – 0-100MM – 572-300-10
Brand: Mitutoyo
SKU: 572-300-10

SKU: 572-300-10

Solicite um Orçamento

Nome do Interessado

Telefone

E-mail

Empresa

CNPJ

Estado

Cidade

Mensagem

LGPD - Autoriza o envio de promoções, workshops gratuitos, lançamentos e cursos via e-mail?

Sim

Não

Garantia

Produto original Mitutoyo

Acessórios inclusos

Manual de operação

Compra Segura

100% protegida

Sobre o produto

A Escala Digimatic ABSOLUTE Mitutoyo 572-300-10, modelo SDV-10D, mede 0 a 100 mm com display vertical e é a versão direta da linha: sem preset e sem inversão de contagem, em troca de uma bateria de cerca de 20.000 horas, quatro vezes a das escalas multi-funções.

Em números, o SDV-10D da sublinha SDV-D: capacidade de 0-100 mm, resolução de 0,01 mm, exatidão de 0,03 mm e repetibilidade de 0,01 mm. É o melhor valor da série, e ele vale só até 200 mm de curso.

Usa o sistema ABSOLUTE, que mantém a origem com o instrumento desligado e não erra por velocidade de deslocamento, e é a versão direta em montagem vertical: sem preset e sem inversão de contagem, com o congelamento do display dependendo da Unidade de Congelamento vendida à parte, e com bateria de cerca de 20.000 horas. Acompanha o manual de operação. Para dispositivo de bancada o próprio display costuma bastar; o contador EC fica como opcional, para quando a leitura precisa sair do instrumento.

Capacidade 0-100 mm · resolução 0,01 mm
Exatidão 0,03 mm · repetibilidade 0,01 mm
Display vertical · versão direta, sem preset
Saída de dados Digimatic · bateria de aprox. 20.000 h

Diferenciais

Destaques do produto

O que distingue o 572-300-10 dentro da linha direta vertical da Série 572.

Quatro vezes a das escalas multi-funções.

Leitura no eixo em que o cabeçote corre.

O melhor valor da série, sem pagar por função extra.

100 mm, para coluna curta e bancada.

Conecta a computador e a sistema de coleta.

ABSOLUTE: liga já na referência.

Especificações

Principais características

O que cada número do 572-300-10 significa na prática.

Aprox. 20.000 horas Bateria

O que se ganha ao abrir mão de preset e inversão: quatro vezes a autonomia das sublinhas E e F, e mais que o dobro da versão vedada.
Display vertical Montagem

A leitura acompanha o eixo em que o cabeçote se desloca, sem obrigar quem opera a virar a cabeça para conferir o valor.
0,03 mm Exatidão

O melhor valor da série, idêntico ao das escalas multi-funções de mesma capacidade. A linha direta não mede pior, mede com menos recursos.
Depende de acessório Congelamento do display

Exige a Unidade de Congelamento, vendida à parte, e o catálogo avisa que ela não funciona ao mesmo tempo que o envio de dados.

Soluções

Quais problemas resolve

Situações de medição em que o 572-300-10 é a escolha certa.

Desafio Trocar bateria em coluna montada

Escala vertical costuma ficar presa à coluna do dispositivo, e chegar até a pilha significa desmontar e refazer o alinhamento.

Solução

As cerca de 20.000 horas do 572-300-10 espaçam essa operação para além de seis anos em jornada de 8 horas.

Desafio Pagar por recursos que o posto não usa

Preset duplo e inversão de contagem encarecem o instrumento e consomem bateria mesmo quando ninguém os aciona.

Solução

O 572-300-10 é a versão direta, com a mesma exatidão de 0,03 mm das escalas multi-funções.

Desafio Leitura fora do eixo de trabalho

Display horizontal em montagem vertical obriga quem opera a traduzir a posição mentalmente a cada medição.

Solução

O 572-300-10 tem display vertical, alinhado com o deslocamento do cabeçote.

Desafio Origem perdida no desligamento

Escala incremental obriga a reencontrar o zero a cada partida de turno.

Solução

O 572-300-10 é ABSOLUTE e mantém a referência com o instrumento desligado.

Dados Técnicos

Informações Técnicas

Especificações, detalhes de construção, variações da série e o que vem na caixa.

Especificações

Marca: Mitutoyo
Serie: 572
Modelo: SDV-10D
Alcance (mm): 0-100mm
Resolução (mm): 0,01mm
Capacidade: 0-100mm
Resolução / Graduação : 0,01mm
Exatidão: 0,03mm
Repetibilidade: 0.01mm
Vida útil da bateria: Aprox. 20.000 horas
Número do Bloco: 1
Valor de altura entre blocos adjacentes (µm): 10

Detalhes técnicos

Curso: 0 a 100 mm
Montagem: Display vertical
Corpo (L1): 244 mm

Variações da série

Outros modelos da linha direta vertical da Série 572 disponíveis na loja

Código	Modelo	Capacidade	Resolução	Exatidão
572-300-10 (este)	SDV-10D	0-100 mm	0,01 mm	0,03 mm
572-302-10	SDV-20D	0-200 mm	0,01 mm	0,03 mm
572-303-10	SDV-30D	0-300 mm	0,01 mm	0,04 mm

Itens inclusos

Escala Digimatic ABSOLUTE
Manual de operação
Certificado de Inspeção Individual
Opcional, vendido à parte: contador EC, usado como display externo
Opcional, vendido à parte: unidades de coleta DP1-VA, MUX-10F e IT-016U, que dispensam o contador EC

Perguntas frequentes

Perguntas e Respostas

O que o 572-300-10 troca em relação às escalas multi-funções?

Funções por autonomia. Ele não tem preset nem inversão de sentido de contagem, e em troca a bateria dura cerca de 20.000 horas, contra aproximadamente 5.000 das sublinhas E e F.

A versão direta do 572-300-10 mede com menos exatidão?

Não. São 0,03 mm, o melhor valor da série, o mesmo declarado para as escalas multi-funções de mesma capacidade.

Como congelar a leitura no 572-300-10?

É preciso a Unidade de Congelamento, vendida separadamente. O catálogo registra que ela não pode ser usada ao mesmo tempo que o envio de dados.

O 572-300-10, versão vertical direta, é menor que a multi-funções?

Não. Na vertical o corpo tem as mesmas medidas das escalas multi-funções. A redução de tamanho existe só na versão compacta horizontal, identificada pelo sufixo DX.

O 572-300-10 lê em polegada?

Não, só em milímetro. Na linha direta, os modelos de dupla unidade são os horizontais, do 572-210-20 ao 572-213-10.

Qualidade Mitutoyo

Certificações e Tecnologias

O que acompanha o 572-300-10 de fábrica.

A escala mantém o zero mesmo desligada e a leitura não depende da velocidade de deslocamento: erro por movimento rápido não ocorre numa escala absoluta.

Porta de saída de dados para conexão com computador, contador EC ou unidade de coleta, em controle estatístico de processo.

A escala acompanha Certificado de Inspeção Individual, com os dados de inspeção de fábrica do próprio instrumento.
