Escala Digimatic ABSOLUTE SDV-10E – 0-100MM – 572-560

SKU: 572-560

Solicite um Orçamento

Loading gears animation
Garantia
Produto original Mitutoyo
Acessórios inclusos
Manual de operação
Compra Segura
100% protegida
Sobre o produto

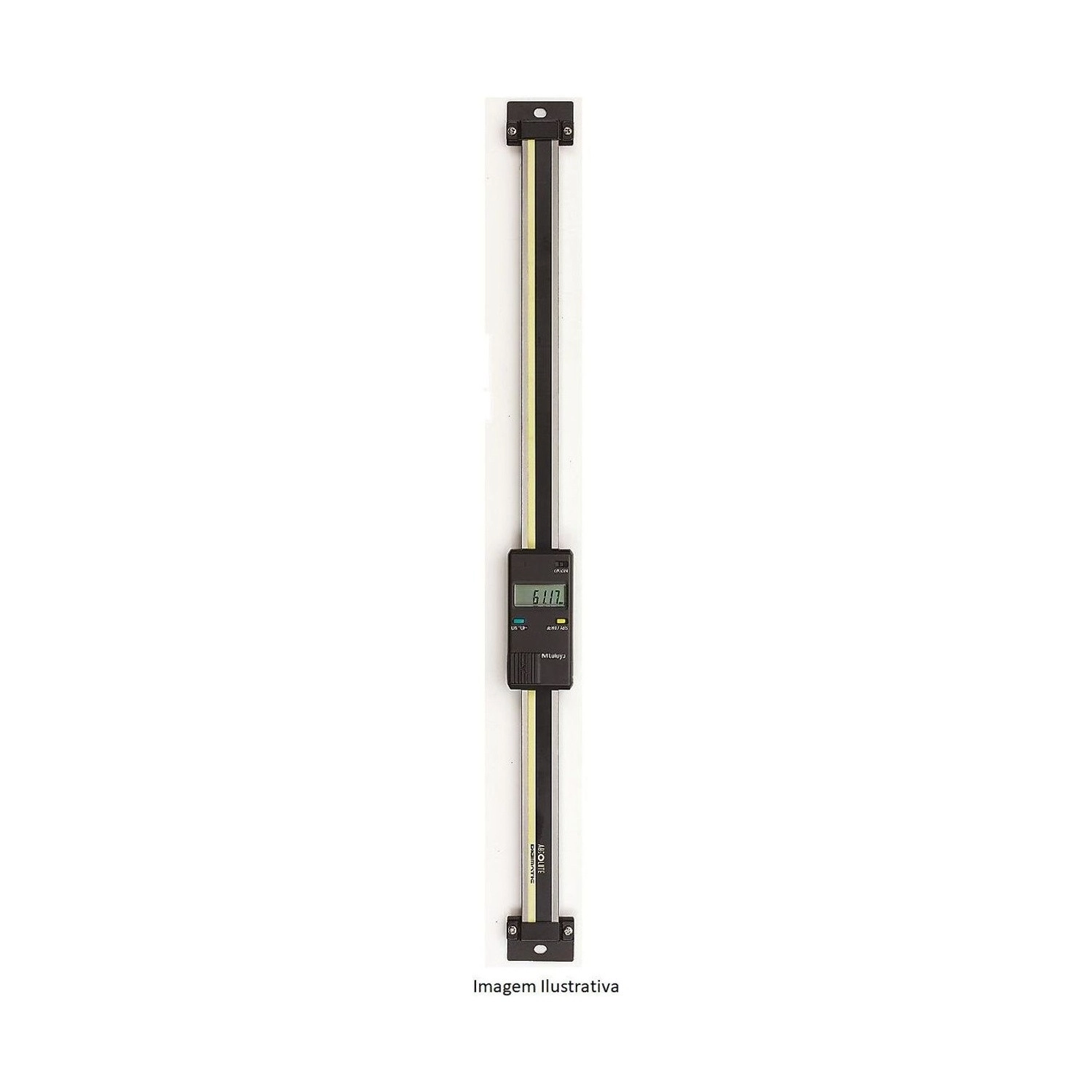

Modelo SDV-10E que mede 0 a 100 mm na vertical, com resolução de 0,01 mm e exatidão de 0,03 mm.

Em números, o SDV-10E da sublinha SDV-E: capacidade de 0-100 mm, resolução de 0,01 mm, exatidão de 0,03 mm e repetibilidade de 0,01 mm. É o melhor valor da série, e ele vale só até 200 mm de curso.

Usa o sistema ABSOLUTE, que mantém a origem com o instrumento desligado e não erra por velocidade de deslocamento, e aceita inverter o sentido da contagem, o que numa montagem vertical decide se o número cresce subindo ou descendo. Acompanha o manual de operação. Para dispositivo de bancada o próprio display costuma bastar; o contador EC fica como opcional, para quando a leitura precisa sair do instrumento.

Resumo técnico
  • Capacidade 0-100 mm · resolução 0,01 mm
  • Exatidão 0,03 mm · repetibilidade 0,01 mm
  • Display vertical · inversão de sentido de contagem
  • Saída de dados Digimatic · bateria de aprox. 5.000 h

Destaques do produto

O que distingue o 572-560 dentro da sublinha SDV-E da Série 572.

Display vertical

Montado para ser lido com o cabeçote correndo na vertical.

Inverte o sentido da contagem

Recurso do sufixo E, que os modelos D, F e G não têm.

Menor altura da sublinha

100 mm, para coluna curta e dispositivo de bancada.

Mantém o zero desligada

ABSOLUTE: ao ligar já está na referência.

Congelamento do display

Função nativa no E; no modelo D exige unidade vendida à parte.

Saída de dados

Conecta a computador e a sistema de coleta.

Principais características

O que cada número do 572-560 significa na prática.

  • 0 a 100 mm Capacidade

    Pelo catálogo 2019, a escala tem 244 mm de ponta a ponta e pesa 250 g; o corpo é maior que o curso, e a montagem precisa prever essa diferença.

  • 0,01 mm Resolução

    O display mostra o centésimo em todo o curso, e a repetibilidade declarada no catálogo 2019 é do mesmo tamanho, 0,01 mm. Lê só em milímetro; a versão nas duas unidades é o 572-570.

  • 0,03 mm Exatidão

    O catálogo 2019 só declara 0,03 mm até 200 mm de curso; daí em diante a exatidão sobe um centésimo por degrau, até 0,07 mm em 1000 mm.

  • Inversão de contagem e preset Funções

    O sufixo E inverte o sentido da contagem e guarda dois valores de preset no ajuste de zero. Pelo catálogo 2019, a inversão não existe nos modelos D, F e G; o F de mesmo curso é o 572-580-10.

  • Cerca de 5.000 horas Bateria

    Pelo catálogo 2019, a pilha de óxido de prata de 1,5 V dura cerca de 5.000 horas nas multi-funções, e o display mostra o aviso de carga baixa.

  • DP1-VA, MUX-10F e IT-016U Saída de dados

    A saída de dados liga a escala direto a essas unidades, sem passar pelo contador EC, que fica como display externo opcional (catálogo 2019, diagrama do sistema).

Quais problemas este produto resolve?

Situações de medição em que o 572-560 é a escolha certa.

Desafio Ler ao contrário por causa da montagem

Na vertical, conforme o cabeçote suba ou desça, a contagem pode crescer no sentido errado, e corrigir isso costuma significar desmontar e girar o conjunto.

Solução

O 572-560 é modelo E e inverte o sentido da contagem por configuração.

Desafio Reencontrar a origem a cada partida

Escala incremental perde a referência ao desligar, e recuperá-la toma tempo em toda partida de turno.

Solução

O 572-560 é ABSOLUTE: mantém o zero desligado.

Desafio Espaço curto para a escala

Coluna baixa e dispositivo de bancada não comportam escala longa, e sobra de curso não melhora a medição.

Solução

Os 100 mm do 572-560 são a menor altura da sublinha.

Desafio Segurar a leitura para anotar

Anotar valor com a mesa ainda em movimento leva a erro de transcrição.

Solução

O congelamento do display é nativo no 572-560; no modelo D ele depende de unidade vendida separadamente.

Informações Técnicas

Especificações, detalhes de construção, variações da série e o que vem na caixa.

Especificações

  • Marca: Mitutoyo
  • Serie: 572
  • Modelo: SDV-10E
  • Alcance (mm): 0-100mm
  • Resolução (mm): 0,01mm
  • Capacidade: 0-100mm
  • Resolução / Graduação : 0,01mm
  • Exatidão: 0,03mm
  • Repetibilidade: 0.01mm
  • Vida útil da bateria: Aprox. 5.000 horas
  • Saída de Dados: Sim

Detalhes técnicos

Versão em polegada
572-570, mesma altura com leitura nas duas unidades

Transmissão de dados

A escala 572-560 tem saída de dados Digimatic com conector tipo F, segundo a tabela de conectores do catálogo Mitutoyo. Estes são os acessórios da loja para levar a medição ao computador:

Cabo de conexão (1 / 2 m)
905338 / 905409
USB Input Tool Direct
06AFM380F
Cabo para U-WAVE-T (padrão / para pedal)
02AZD790F / 02AZE140F
Interface USB IT-020U
264-020

Variações da série

Outros modelos da sublinha SDV-E da Série 572 disponíveis na loja

Código Modelo Capacidade Resolução Exatidão
572-560 (este) SDV-10E 0-100 mm 0,01 mm 0,03 mm
572-561 SDV-15E 0-150 mm 0,01 mm 0,03 mm
572-562 SDV-20E 0-200 mm 0,01 mm 0,03 mm
572-563 SDV-30E 0-300 mm 0,01 mm 0,04 mm
572-565 SDV-60E 0-600 mm 0,01 mm 0,05 mm
572-566 SDV-80E 0-800 mm 0,01 mm 0,06 mm
572-567 SDV-100E 0-1000 mm 0,01 mm 0,07 mm
572-570 SDV-4"E 0-100 mm / 0-4" .0005" / 0,01 mm 0,03 mm / .001"
572-571 SDV-6"E 0-150 mm / 0-6" .0005" / 0,01 mm 0,03 mm / .001"
572-572 SDV-8"E 0-200 mm / 0-8" .0005" / 0,01 mm 0,03 mm / .001"
572-573 SDV-12"E 0-300 mm / 0-12" .0005" / 0,01 mm 0,04 mm / .002"
572-575 SDV-24"E 0-600 mm / 0-24" .0005" / 0,01 mm 0,05 mm / .002"
572-576 SDV-32"E 0-800 mm / 0-32" .0005" / 0,01 mm 0,06 mm / .0025"
572-577 SDV-40"E 0-1000 mm / 0-40" .0005" / 0,01 mm 0,07 mm / .0025"

Itens inclusos

  • Escala Digimatic ABSOLUTE
  • Manual de operação
  • Certificado de Inspeção Individual
  • Opcional, vendido à parte: contador EC, usado como display externo
  • Opcional, vendido à parte: unidades de coleta DP1-VA, MUX-10F e IT-016U, que dispensam o contador EC

Perguntas e Respostas

Qual a diferença entre o 572-560 e o modelo SD de mesma altura?

A montagem do display. O 572-560 é SDV, com leitura vertical; os modelos SD têm display horizontal. As especificações de medição são as mesmas.

O que o sufixo E acrescenta no 572-560?

É o modelo multi-funções. Ele traz a inversão de sentido de contagem, que os modelos D, F e G não oferecem, e o congelamento do display sem acessório, que no modelo D depende de unidade vendida à parte.

O 572-560 lê em polegada?

Não, só em milímetro. A versão de mesma altura que lê nas duas unidades é o 572-570.

O 572-560 perde o zero ao desligar?

Não. É uma escala ABSOLUTE: a posição é absoluta e ao ligar o instrumento já está na referência.

Qual a exatidão do 572-560?

0,03 mm, o melhor valor da sublinha SDV-E. Nos modelos mais altos ela chega a 0,07 mm.

Certificações e Tecnologias

O que acompanha o 572-560 de fábrica.

Sistema ABSOLUTE
Sistema ABSOLUTE

A escala mantém o zero mesmo desligada e a leitura não depende da velocidade de deslocamento: erro por movimento rápido não ocorre numa escala absoluta.

Saída Digimatic
Saída Digimatic

Porta de saída de dados para conexão com computador, contador EC ou unidade de coleta, em controle estatístico de processo.

Certificado de Inspeção
Certificado de Inspeção

A escala acompanha Certificado de Inspeção Individual, com os dados de inspeção de fábrica do próprio instrumento.
