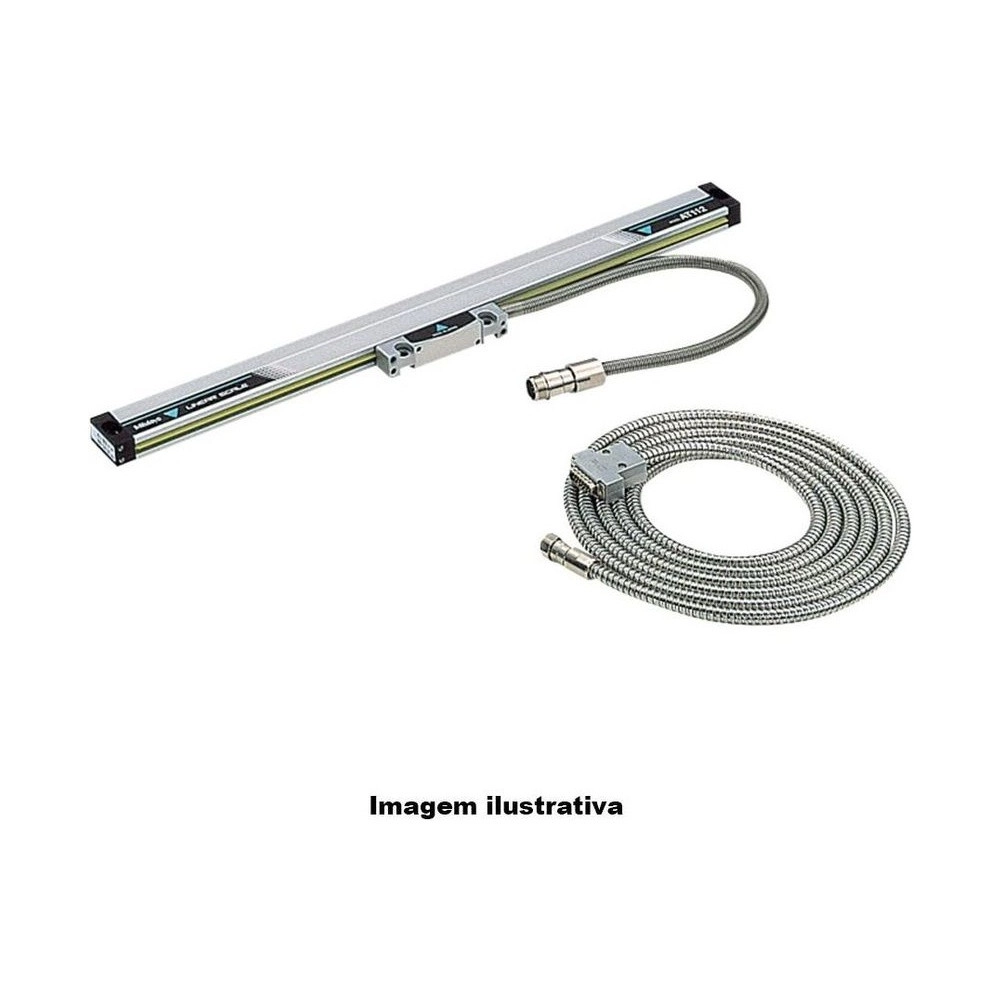

Escala Linear Super Fina AT112-F de 170mm/6.5" – 539-254-10

SKU: 539-254-10

Solicite um Orçamento

Loading gears animation
Garantia
Produto original Mitutoyo
Acessórios inclusos
Cabo de sinal e certificado de inspeção individual
Compra Segura
100% protegida
Sobre o produto

Modelo código 539-254-10 que é a escala linear super fina da série 539. A seção do perfil é de 15,4 × 30 mm, e é isso que resolve o problema que ela existe para resolver: entrar em eixo onde a escala comum não cabe.

Este é o AT112-170F, de 170 mm de curso. A família vai de 50 a 1020 mm em 19 modelos, e tem uma faixa de exatidão só em todo esse intervalo: (3+3L₀/1000) µm, que neste curso dá 3,5 µm. É a fórmula mais fina entre as escalas lineares da loja, a mesma que a AT203 usa até 1500 mm.

A velocidade máxima de resposta é de 50 m/min e a proteção é IP53. Para curso de 50 a 320 mm existe sob encomenda a AT112S, mais fina ainda.

Resumo técnico
  • Curso efetivo 170 mm · escala AT112-F
  • Exatidão 3,5 µm · a 20 °C
  • Resposta até 50 m/min · cabo de 3 m
  • Proteção IP53 · 0 a 45 °C

Principais características

O que cada número do 539-254-10 significa na prática.

  • 15,4 × 30 mm Seção do perfil

    É o que define a família: cabe onde escala padrão não entra.

  • 50 a 1020 mm Curso da família

    São 19 modelos, todos com a mesma fórmula de exatidão.

  • 170 mm Curso deste modelo

    O comprimento útil que o cabeçote percorre.

  • 3,5 µm Exatidão

    Pela fórmula (3+3L₀/1000) µm, válida em toda a família. Não inclui erro de dígito.

  • 50 m/min Velocidade máxima

    Uma só para toda a família, diferente da AT103 e da AT203.

  • IP53 Proteção

    Contra poeira e respingo, para montagem na máquina.

Informações Técnicas

Especificações, detalhes de construção, funções, modelos da família e o que vem na caixa.

Especificações

  • Marca: Mitutoyo
  • Serie: 539
  • Modelo: AT112-170F
  • Curso efetivo L0 (mm): 170 (6.5")
  • Comprimento do cabo de sinal (m): 3
  • Exatidão (20°C): (3+3L0/1000)μm
  • Sinal de saída: Dupla senóide com defasagem de 90°
  • Máxima velocidade de resposta: 50m/min
  • Passo de sinal de saída: 20μm
  • Ponto de referência de escala: Saída em passos de 50mm
  • Nível de Proteção: IP53
  • Contador compatível: Contador KA / Contador KLD200
  • Temperatura de operação: 0 a 45°C

Detalhes técnicos

Curso da família
50 a 1020 mm (19 modelos)

Funções

Funções de operação do 539-254-10
Leitura de posição na máquina

A escala é fixada no eixo e informa a posição real do carro ao contador, em vez de a máquina deduzi-la da rotação do fuso. Folga e desgaste do fuso deixam de entrar na conta.

Ponto de referência a cada 50 mm

Depois de desligar, basta passar por um ponto de referência para a máquina recuperar a origem: no AT112-170F eles saem a cada 50 mm de curso.

Sinal para o contador

A saída é dupla senóide com defasagem de 90°, o formato que os contadores da linha esperam.

Proteção contra o ambiente

Nível IP53 e operação de 0 a 45 °C: é sensor para ficar montado em máquina, não em sala de medição.

Passo de sinal de 20 µm

O passo do sinal de saída é de 20 µm; a resolução final de leitura é definida no contador ligado à escala.

Variações da série

Modelos AT112-F disponíveis na loja

Código Curso efetivo Exatidão Cabo de sinal
539-253-10 120 mm 3,4 µm 3 m
539-254-10 (este) 170 mm 3,5 µm 3 m
539-256-10 270 mm 3,8 µm 3 m
539-258-10 370 mm 4,1 µm 3 m

Itens inclusos

  • Escala linear AT112-170F
  • Cabo de sinal de 3 m
  • Certificado de inspeção individual

Perguntas e Respostas

O que é a escala linear 539-254-10?

É o sensor de posição de um eixo de máquina, da família AT112-F, com curso efetivo de 170 mm. O que distingue esta família é a seção do perfil, de 15,4 × 30 mm, feita para caber onde escala comum não entra.

Qual a exatidão do 539-254-10?

3,5 µm a 20 °C, pela fórmula (3+3L₀/1000) µm que o catálogo declara para toda a família. Diferente da AT103 e da AT203, a AT112-F não tem faixas: a mesma fórmula vale de 50 a 1020 mm.

O 539-254-10, da AT112-F, é mais exato que as outras escalas da loja?

Empata com a melhor. A fórmula dela, (3+3L₀/1000) µm, é a mais fina entre as escalas lineares da loja, a mesma que a AT203 usa até 1500 mm: em 170 mm dá 3,5 µm, contra 15 µm de uma AT103 de 2000 mm. O que muda junto é o curso máximo, que na AT112-F para em 1020 mm.

Onde fica o ponto de referência do 539-254-10?

A escala emite referência a cada 50 mm de curso. Nos modelos de 120 mm ou mais, como este, o catálogo registra que essa sequência começa a 35 mm da marca vista pelo lado esquerdo, detalhe que importa na hora de definir a origem da máquina.

O 539-254-10 aguenta o ambiente da máquina?

A proteção é IP53 e a faixa de operação vai de 0 a 45 °C. Vale lembrar que o perfil fino tem menos massa para dissipar calor e menos área de fixação: apoio contínuo e alinhamento caprichado contam mais nesta família do que numa escala de perfil robusto.
