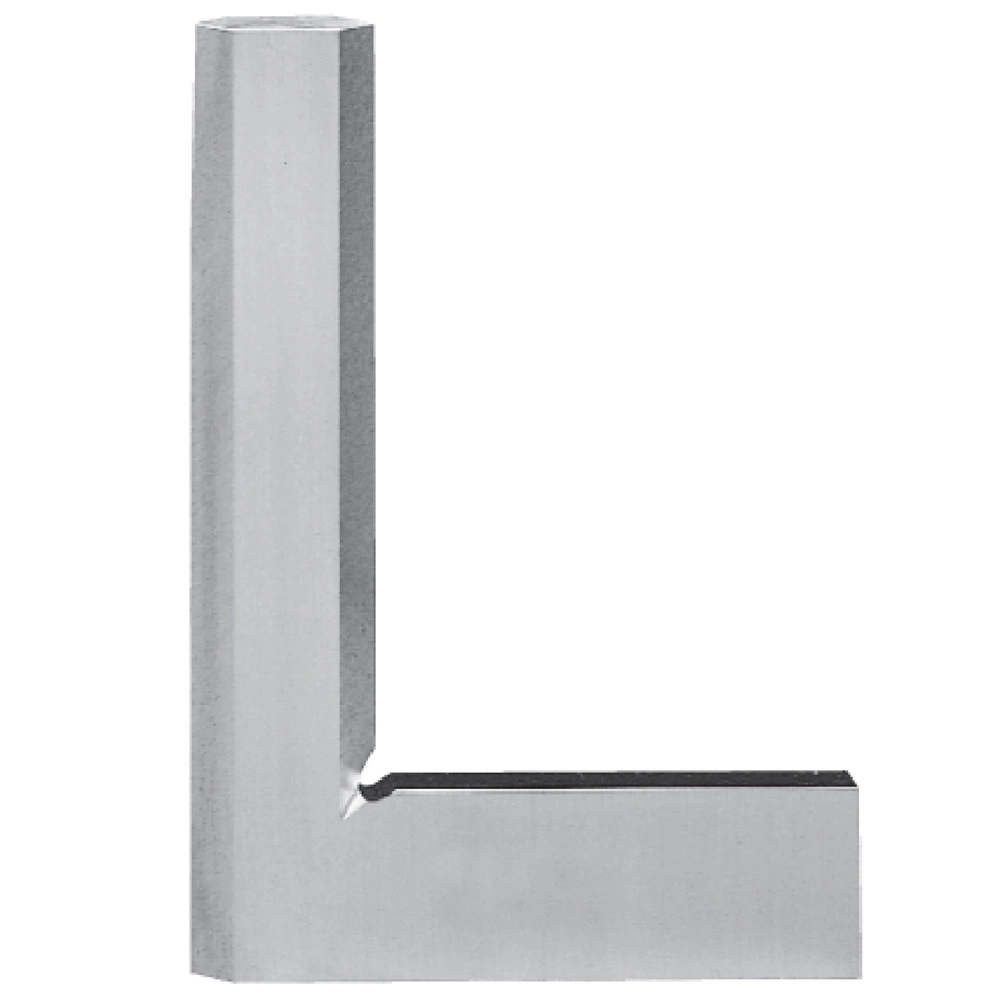

Mede 150 × 100 mm (altura × largura) e reúne os dois recursos da série: a lâmina com fio, que toca a peça só em uma linha, e a base, um lado mais largo que apoia na superfície de referência.
Com a base, o esquadro fica em pé sozinho, sem que o operador precise segurá-lo, e ajuda a traçar linhas perpendiculares a uma borda. Com o fio, a verificação é feita contra a luz: a passagem de luz entre a lâmina e a peça mostra os pontos de falha.
O 916-423 é de aço retificado, com têmpera nas faces de medição. Na série, o 916-424 tem a mesma construção em 200 × 130 mm.
O que distingue o 916-423 entre os esquadros 916.
A base apoia na superfície.
Sem precisar segurar.
Contato em linha.
A falha aparece.
Linhas perpendiculares a uma borda.
Aço retificado com têmpera.
O que cada característica do 916-423 significa na prática.
150 mm de altura de lâmina e 100 mm no braço de apoio. Com fio e base, é o menor dos dois na loja; o 916-424 segue o mesmo desenho com 200 × 130 mm (descrição da loja).
Com o lado largo apoiado na referência, o esquadro fica na vertical sem ser segurado e deixa as mãos livres para a peça; encostado numa borda, guia o risco a 90° (manual Mitutoyo).
Além da base, tem a lâmina biselada: o contato com a peça é uma linha estreita, e a luz que passa nessa linha mostra onde a superfície falha (manual Mitutoyo).
Aço retificado, com têmpera nas faces de medição. Guardado no estojo e longe de outras ferramentas, como pede o manual, o esquadro conserva essas faces (descrição da loja; manual Mitutoyo).
Situações de verificação em que o 916-423 é a escolha certa.
Segurar o esquadro e a peça ao mesmo tempo dificulta a leitura.
A base do 916-423 mantém o esquadro em pé sobre a superfície de referência.
Riscar uma linha a 90° de uma borda pede apoio firme.
Com a base encostada na borda, o 916-423 ajuda a traçar linhas perpendiculares.
Pequenos desvios não aparecem com contato em toda a face.
A lâmina com fio do 916-423, vista contra a luz, mostra os pontos de falha.
Esquadros muito grandes tomam espaço; os muito pequenos não alcançam a face.
O 916-423 tem 150 × 100 mm, com base para ficar de pé.
Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.
Colocar a base na superfície de referência: o esquadro fica em pé sem ser segurado.
Encostar a lâmina com fio na peça e observar a passagem de luz para achar os pontos de falha.
Com a base encostada na borda, usar a lâmina como guia para linhas perpendiculares.
O que é um esquadro com fio e base como o 916-423?
É o esquadro que junta a lâmina com fio, que toca a peça só em uma linha, e a base, um lado mais largo que o mantém em pé sobre a superfície de referência.
Qual o tamanho do 916-423?
150 × 100 mm (altura × largura).
Preciso segurar o 916-423 durante a verificação?
Não. A base apoia na superfície de referência e deixa o esquadro em pé sozinho.
O 916-423 serve para traçar?
Sim. Segundo o manual da Mitutoyo, a base ajuda a traçar linhas perpendiculares a uma borda.
De que material é o 916-423?
De aço retificado, com têmpera nas faces de medição.
Como conservar o 916-423?
Não pressionar nem atritar o esquadro contra a superfície, evitar choques e não deixá-lo em contato com outras ferramentas. Após o uso, limpar e lubrificar com óleo anticorrosivo ou vaselina e guardar no estojo.
