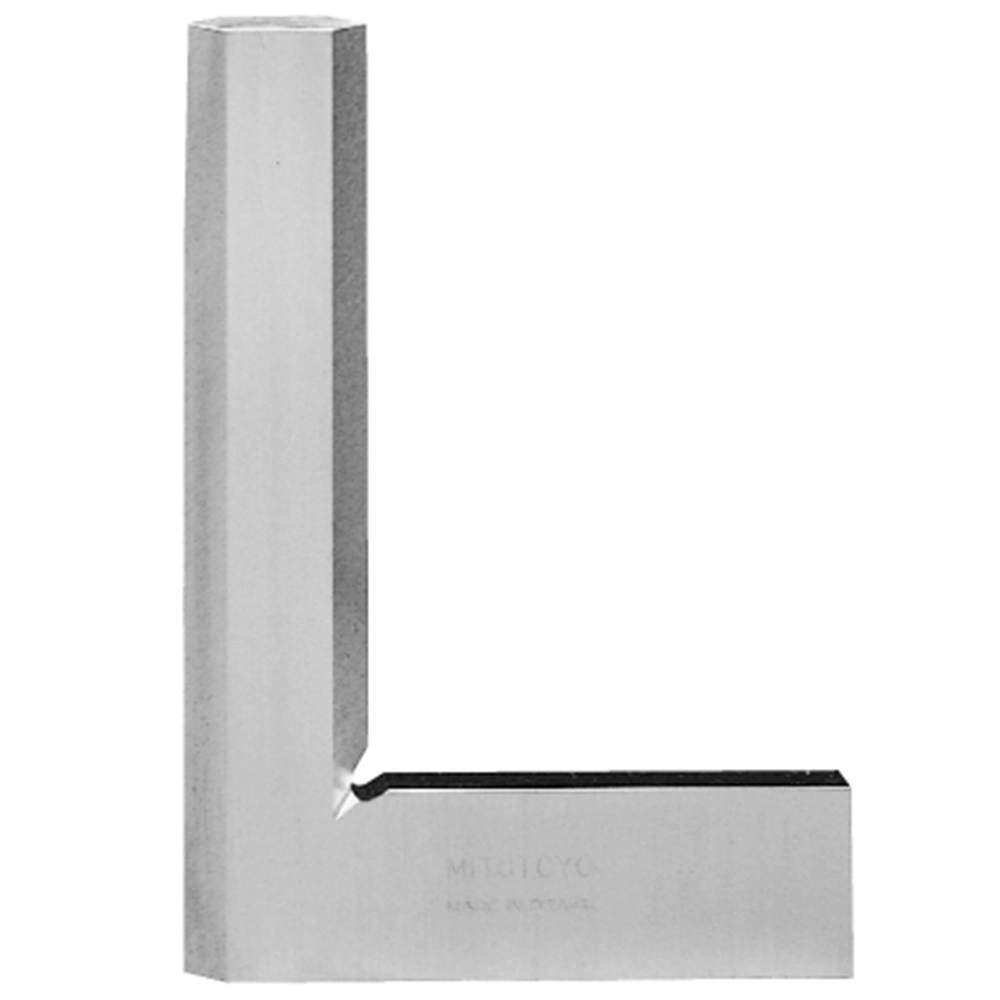

O Esquadro com Fio Mitutoyo 916-100 tem 50 × 40 mm (altura × largura) e é o menor esquadro da série 916 na loja. É um instrumento de comparação para a verificação visual da perpendicularidade em peças pequenas.
No esquadro com fio, também chamado de lâmina biselada, as duas superfícies de trabalho têm ângulo, e só uma linha estreita toca a peça. Observado contra a luz, ele mostra os pontos de falha pela passagem da luz entre a lâmina e a superfície. Por isso é conhecido como esquadro de luz.
É fabricado em aço retificado, com têmpera nas faces de medição. Depois do uso, a Mitutoyo orienta limpar, lubrificar com óleo anticorrosivo ou vaselina e guardar no estojo.
O que distingue o 916-100 entre os esquadros 916.
Para peças pequenas.
Só uma linha toca a peça.
A falha aparece contra a luz.
Verificação visual.
Com têmpera nas faces.
O menor tamanho na loja.
O que cada característica do 916-100 significa na prática.
Altura × largura.
Lâmina biselada, contato em linha.
A passagem de luz mostra a falha.
Têmpera nas faces de medição.
Situações de verificação em que o 916-100 é a escolha certa.
Em peças pequenas, um esquadro grande atrapalha o posicionamento.
Com 50 × 40 mm, o 916-100 cabe na peça e na bancada.
Contato em toda a face esconde pequenos desvios.
A lâmina biselada do 916-100 toca em linha e, contra a luz, a passagem de luz mostra o ponto de falha.
Nem toda conferência de perpendicularidade pede um instrumento de leitura.
O 916-100 é um instrumento de comparação: a verificação é visual, encostando a lâmina na peça.
Atrito e choques gastam as faces de um esquadro.
O 916-100 tem têmpera nas faces, e o manual da Mitutoyo orienta não pressionar, evitar choques e guardar no estojo.
Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.
Apoiar a lâmina biselada na peça: só uma linha estreita faz contato.
Com a luz atrás, a passagem de luz entre a lâmina e a superfície mostra onde a peça não está no esquadro.
Limpar, lubrificar com óleo anticorrosivo ou vaselina e guardar no estojo.
Para que serve o esquadro 916-100?
Para verificar visualmente a perpendicularidade de peças pequenas, por comparação, encostando a lâmina na peça.
Qual o tamanho do 916-100?
50 × 40 mm (altura × largura). É o menor esquadro da série 916 disponível na loja.
O que é um esquadro com fio como o 916-100?
É o esquadro de lâmina biselada: as superfícies de trabalho têm ângulo e só uma linha estreita toca a peça. Observado contra a luz, ele mostra os pontos de falha.
De que material é o 916-100?
De aço retificado, com têmpera nas faces de medição.
Como conservar o 916-100?
Não pressionar nem atritar o esquadro contra a superfície, evitar choques e não deixá-lo em contato com outras ferramentas. Após o uso, limpar e lubrificar com óleo anticorrosivo ou vaselina e guardar no estojo.
Qual a diferença do 916-100 para os esquadros planos?
O plano apoia a face inteira na peça e serve para ângulos internos e externos. O 916-100, com fio, toca em linha e é observado contra a luz.
