Jogo de Blocos Padrão em Aço Com 87 Peças – 516-945-60

SKU: 516-945-60

Solicite um Orçamento

Loading gears animation
Garantia
Produto original Mitutoyo
Acessórios inclusos
Certificados de inspeção e de calibração JCSS
Compra Segura
100% protegida
Sobre o produto

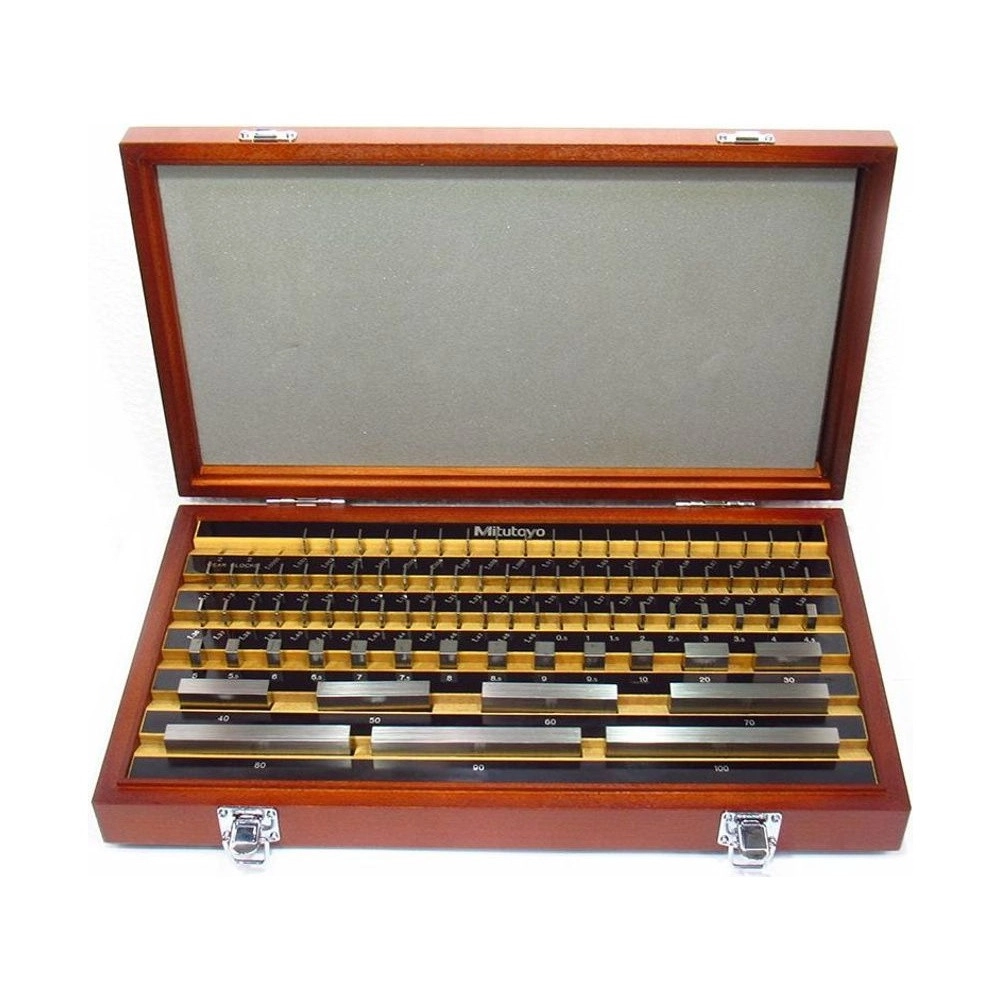

Tem 87 blocos de aço, grau K, com certificado de calibração JCSS. É a composição do jogo de 87 peças 516-946-10 no grau de referência.

São nove blocos de 1,001 a 1,009 mm, 49 de 1,01 a 1,49, 19 de 0,5 a 9,5 e dez de 10 a 100 mm, de dez em dez. O catálogo indica o grau K para uso de referência, como conferir blocos de calibração, e, junto com o grau 0, para calibração de blocos e instrumentos.

Pelo catálogo, blocos grau K são medidos por método primário, com interferômetro, e só são fabricados sob encomenda. O sufixo -60 traz o certificado de inspeção e o certificado de calibração JCSS.

Resumo técnico
  • 87 blocos de aço · grau K
  • Base de 1 mm · até 100 mm
  • Certificados de inspeção e JCSS
  • Uso de referência · sob encomenda

Destaques do produto

O que distingue o 516-945-60 entre os blocos padrão Mitutoyo.

Grau K

Uso de referência.

Calibração JCSS

Sufixo -60.

87 blocos

De 0,5 a 100 mm.

Dez blocos de 10 mm em 10 mm

Até 100 mm.

Interferômetro

Grau K medido por método primário.

Sob encomenda

Como todo bloco grau K.

Principais características

O que cada número do 516-945-60 significa na prática.

  • 87 Blocos

    Nove de 1,001 a 1,009 mm, 49 de 1,01 a 1,49, dezenove de 0,5 a 9,5 e dez de 10 a 100 mm (pág. E-9). Sem o bloco de 1,0005 mm do jogo de 112, o menor passo é 0,001 mm.

  • K Grau

    É o grau que o catálogo põe como base de referência para calibrar outros blocos padrão por comparação, em laboratório ou sala com temperatura controlada (pág. E-3).

  • Aço Material

    Liga de alto carbono e cromo, tratada em ciclos de temperatura para manter o comprimento com os anos. Entre os jogos, a outra opção de grau K da loja é o 516-337-60, de cerâmica e com 112 blocos.

  • Inspeção e JCSS Certificados

    Sufixo -60: certificado de inspeção mais o de calibração JCSS. A exatidão dos blocos Mitutoyo é rastreada ao centro de metrologia do AIST, no Japão (pág. E-3).

  • ±0,60 µm Tolerância até 100 mm

    Desvio limite do grau K no bloco de 100 mm, com variação no comprimento de 0,07 µm; na classe 0, a variação no mesmo tamanho vai a 0,12 µm (JIS B 7506-2004, pág. E-5).

Quais problemas este produto resolve?

Situações em que o 516-945-60 é a escolha certa.

Desafio Calibrar o jogo de oficina

O jogo grau 0 ou 2 precisa ser conferido contra uma referência.

Solução

O 516-945-60 é grau K, indicado pelo catálogo para essa conferência.

Desafio Certificado acreditado

Sistema da qualidade exige calibração rastreável.

Solução

O 516-945-60 sai com certificado de calibração JCSS.

Desafio Comprimentos redondos até 100 mm

Sem blocos maiores, a composição fica longa.

Solução

O 516-945-60 tem um bloco a cada 10 mm, de 10 a 100 mm.

Desafio Mesmo jogo, grau acima

Quem já usa o 516-946-10 precisa de uma referência para conferi-lo.

Solução

O 516-945-60 tem a mesma composição de 87 blocos, em grau K.

Informações Técnicas

Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.

Especificações

  • Serie: 516
  • Modelo: Blocos padrões retangulares
  • Marca: Mitutoyo
  • Tipo: Aço
  • Notas / Obs.: Grau K (ISO/JIS). 87 blocos de aço: 1,001 a 1,009; 1,01 a 1,49; 0,5 a 9,5; 10 a 100 mm. Certificados de inspeção e de calibração JCSS.
  • Classe (ISO 3650): K

Detalhes técnicos

Código
516-945-60 (sufixo -60: certificado de inspeção e de calibração JCSS)
Peças
87
Material
Aço (liga de alto carbono e cromo)
Norma
JIS B 7506-2004 / ISO 3650:1998
Composição
1,001 a 1,009 mm, passo 0,001 (9); 1,01 a 1,49 mm, passo 0,01 (49); 0,5 a 9,5 mm, passo 0,5 (19); 10 a 100 mm, passo 10 (10)
Tolerância grau K, 0,5 a 10 mm
±0,20 µm; variação 0,05 µm
Tolerância grau K, 10 a 25 mm
±0,30 µm; variação 0,05 µm
Tolerância grau K, 25 a 50 mm
±0,40 µm; variação 0,06 µm
Tolerância grau K, 50 a 75 mm
±0,50 µm; variação 0,06 µm
Tolerância grau K, 75 a 100 mm
±0,60 µm; variação 0,07 µm
Certificado
Certificado de inspeção e certificado de calibração JCSS (sufixo 6, só para grau K)
Fornecimento
Grau K: fabricado sob encomenda (catálogo, nota 2 da pág. 01-5)

Funções

Como usar o 516-945-60
Calibrar blocos

Referência para conferir jogos de oficina e de inspeção.

Montar a composição

Use o menor número de blocos e comece pelo último dígito significativo.

Revezar os blocos

Há várias combinações para o mesmo comprimento.

Variações da série

Blocos padrão da série 516 disponíveis na loja

Código Peças Material Classe
516-938-10 112 Aço 0
516-338-10 112 Cerâmica 0
516-337-60 112 Cerâmica K
516-946-10 87 Aço 0
516-945-60 (este) 87 Aço K
516-958-10 47 Aço 0
516-968-10 32 Aço 2
516-803-10 2 Metal duro 0
516-830-10 2 Cerâmica 0
516-832-10 2 Cerâmica 0
516-106-10 10 Aço 0
516-156-10 10 Cerâmica 0
516-378-10 10 Cerâmica 0
516-607 1 Suporte Não se aplica
516-601 22 Acessórios Não se aplica
516-650E 8 Kit de manutenção Não se aplica

Itens inclusos

  • 87 blocos padrão de aço, grau K
  • Estojo de madeira
  • Certificado de inspeção
  • Certificado de calibração JCSS

Vídeo

Perguntas e Respostas

Qual a diferença entre o 516-945-60 e o 516-946-10?

O grau: o 516-945-60 é grau K, com certificado de calibração JCSS; o 516-946-10 é grau 0, com certificado de inspeção. A composição de 87 blocos é a mesma.

Quantos blocos tem o 516-945-60?

87 blocos de aço: 1,001 a 1,009; 1,01 a 1,49; 0,5 a 9,5; e 10 a 100 mm, de 10 em 10.

Que certificados acompanham o 516-945-60?

Certificado de inspeção e certificado de calibração JCSS (sufixo -60).

Para que serve o grau K do 516-945-60?

Pelo catálogo, para uso de referência (conferir blocos de calibração, pesquisa) e para calibração de blocos e instrumentos.

O 516-945-60 tem pronta entrega?

O catálogo informa que blocos grau K só são fabricados sob encomenda.
