Jogo de Blocos Padrão em Cerâmica Com 10 Peças – 516-378-10

SKU: 516-378-10

Solicite um Orçamento

Loading gears animation
Garantia
Produto original Mitutoyo
Acessórios inclusos
Certificado de inspeção
Compra Segura
100% protegida
Sobre o produto

Traz 10 blocos de cerâmica de zircônia, classe 0, em medidas cheias de 1 a 25 mm, mais um paralelo óptico de 12 mm. O catálogo o coloca entre os jogos para inspeção de micrômetros.

São 1,00; 1,25; 1,50; 2; 3; 5; 10; 15; 20; 25 mm: três blocos finos no começo da faixa (1,00, 1,25 e 1,50 mm) e depois degraus de 2, 3, 5, 10, 15, 20 e 25 mm. É uma composição diferente da do 516-156-10, que usa medidas quebradas para percorrer a rotação do fuso.

Por ser de cerâmica, não enferruja, não é magnético e, pelo catálogo, resiste 10 vezes mais à abrasão que o aço. Acompanha certificado de inspeção.

Resumo técnico
  • 10 blocos de cerâmica · classe 0
  • Medidas cheias de 1 a 25 mm
  • Paralelo óptico de 12 mm · incluso
  • Certificado de inspeção

Destaques do produto

O que distingue o 516-378-10 entre os blocos padrão Mitutoyo.

Medidas cheias

De 1,00 a 25 mm.

Três blocos finos

1,00, 1,25 e 1,50 mm.

Paralelo óptico

De 12 mm, incluso.

Cerâmica de zircônia

Sem ferrugem e sem magnetismo.

Classe 0

Norma ISO/JIS.

Certificado

De inspeção, incluso.

Principais características

O que cada número do 516-378-10 significa na prática.

  • 10 Blocos

    1,00; 1,25; 1,50; 2; 3; 5; 10; 15; 20 e 25 mm, com paralelo óptico (pág. E-12). Para conferir o micrômetro ao longo da volta do fuso, o catálogo indica o jogo de medidas quebradas (pág. E-11), que em cerâmica é o 516-156-10.

  • 1,00 mm Menor bloco

    Os três blocos finos, de 1,00, 1,25 e 1,50 mm, levam a conferência para o começo do curso, onde o 516-156-10 não chega: o menor bloco dele tem 2,5 mm.

  • 25 mm Maior bloco

    Fecha a faixa de 0 a 25 mm. Para micrômetros maiores, o catálogo soma um jogo de blocos de 25 em 25 mm; em cerâmica e classe 0, é o 516-165 (págs. E-11 e E-12).

  • Cerâmica Material

    Zircônia de classe 0, que não enferruja com o manuseio e não atrai limalha. No catálogo, estas medidas só existem em grau K na versão de aço, o 516-977 (pág. E-12).

  • 12 mm Paralelo óptico

    Acompanha os dez blocos, com 12 mm de espessura. O suporte 516-607 não lista este jogo entre os compatíveis, só os de 2,5 a 25 mm (pág. E-11).

Quais problemas este produto resolve?

Situações em que o 516-378-10 é a escolha certa.

Desafio Pontos de medida inteiros

Nem toda conferência pede medidas quebradas.

Solução

O 516-378-10 traz blocos cheios de 1 a 25 mm.

Desafio Começo da faixa

O início do curso costuma ficar sem referência.

Solução

O 516-378-10 tem três blocos finos: 1,00, 1,25 e 1,50 mm.

Desafio Faces de medição

Face gasta falseia a leitura.

Solução

O paralelo óptico de 12 mm do 516-378-10 mostra planeza e paralelismo.

Desafio Bloco que dura

Aço pede proteção contra ferrugem.

Solução

Os blocos do 516-378-10 são de cerâmica e não enferrujam.

Informações Técnicas

Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.

Especificações

  • Serie: 516
  • Modelo: Retangular para Micrômetros
  • Marca: Mitutoyo
  • Tipo: Cerâmica
  • Notas / Obs.: Grau 0 (ISO/JIS). 10 blocos de 1,00 · 1,25 · 1,50 · 2 · 3 · 5 · 10 · 15 · 20 · 25 mm e paralelo óptico de 12 mm. Com certificado de inspeção.
  • Classe (ISO 3650): 0

Detalhes técnicos

Código
516-378-10 (sufixo -10: norma ISO/JIS, com certificado de inspeção)
Blocos
10, de cerâmica: 1,00; 1,25; 1,50; 2; 3; 5; 10; 15; 20; 25 mm
Paralelo óptico
Espessura de 12 mm
Norma
JIS B 7506-2004 / ISO 3650:1998
Material
Cerâmica de zircônia: o catálogo dá 10 vezes mais resistência à abrasão que o aço, sem ferrugem, sem magnetismo e sem mudança de dimensão com os anos

Funções

Como usar o 516-378-10
Conferir pontos cheios

Cada bloco é uma medida inteira da faixa.

Começo da faixa

Os blocos de 1,00, 1,25 e 1,50 mm cobrem o início.

Conferir as faces

O paralelo óptico mostra a planeza e o paralelismo.

Variações da série

Blocos padrão da série 516 disponíveis na loja

Código Peças Material Classe
516-938-10 112 Aço 0
516-338-10 112 Cerâmica 0
516-337-60 112 Cerâmica K
516-946-10 87 Aço 0
516-945-60 87 Aço K
516-958-10 47 Aço 0
516-968-10 32 Aço 2
516-803-10 2 Metal duro 0
516-830-10 2 Cerâmica 0
516-832-10 2 Cerâmica 0
516-106-10 10 Aço 0
516-156-10 10 Cerâmica 0
516-378-10 (este) 10 Cerâmica 0
516-607 1 Suporte Não se aplica
516-601 22 Acessórios Não se aplica
516-650E 8 Kit de manutenção Não se aplica

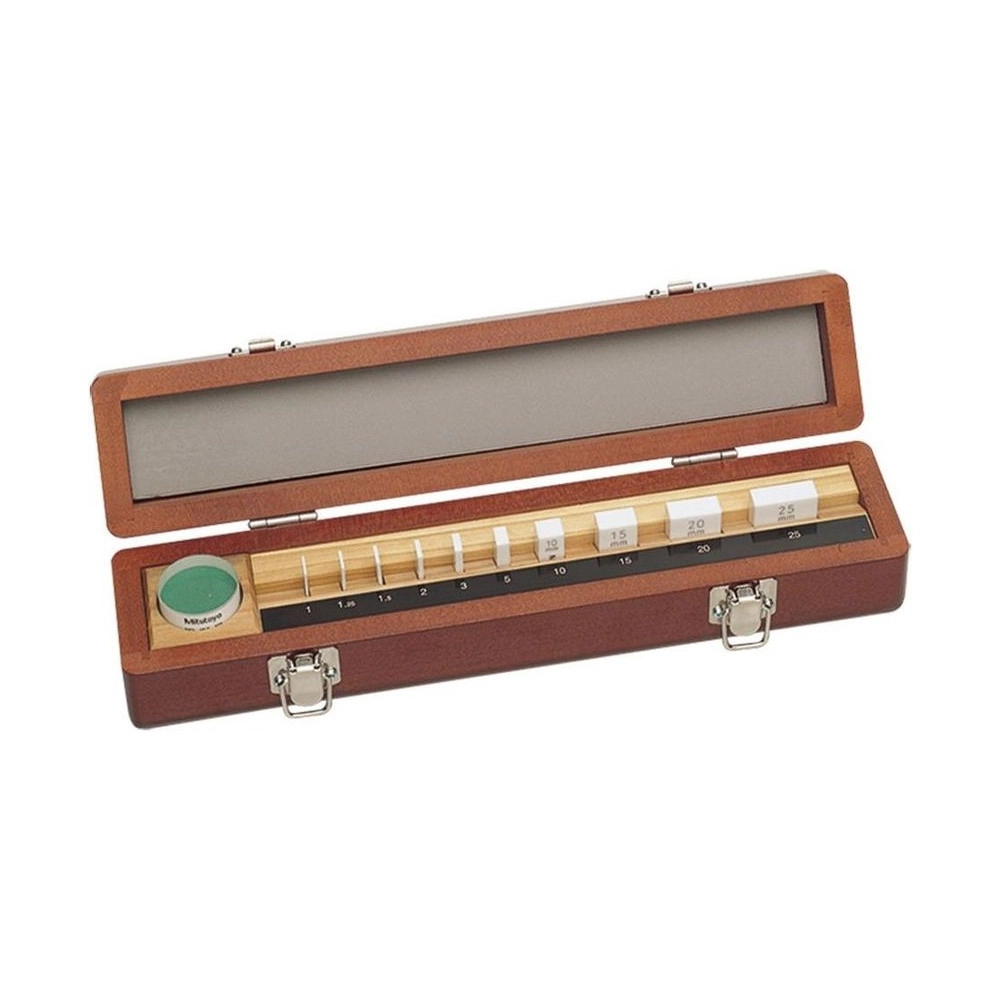

Itens inclusos

  • 10 blocos padrão de cerâmica, classe 0
  • Paralelo óptico de 12 mm
  • Estojo de madeira
  • Certificado de inspeção

Vídeo

Perguntas e Respostas

Quais blocos vêm no 516-378-10?

1,00; 1,25; 1,50; 2; 3; 5; 10; 15; 20; 25 mm, de cerâmica, classe 0, mais um paralelo óptico de 12 mm.

Qual a diferença entre o 516-378-10 e o 516-156-10?

A composição: o 516-378-10 usa medidas cheias de 1 a 25 mm; o 516-156-10 usa medidas quebradas (2,5; 5,1; 7,7…) para percorrer a rotação do fuso. Os dois são de cerâmica e trazem paralelo óptico.

Qual a classe do 516-378-10?

Classe 0, norma ISO/JIS (sufixo -10).

O 516-378-10 enferruja?

Não. Os blocos são de cerâmica de zircônia.

O 516-378-10 tem certificado?

Sim, acompanha certificado de inspeção.
