Calibrador de Altura Linear Height  - Máquina de medição 2D de alta exatidão (± 1,7µm) 600mm/24" 0,0001mm/ .000001" - 518-360-13 - Mitutoyo Loja Oficial | Produto Original

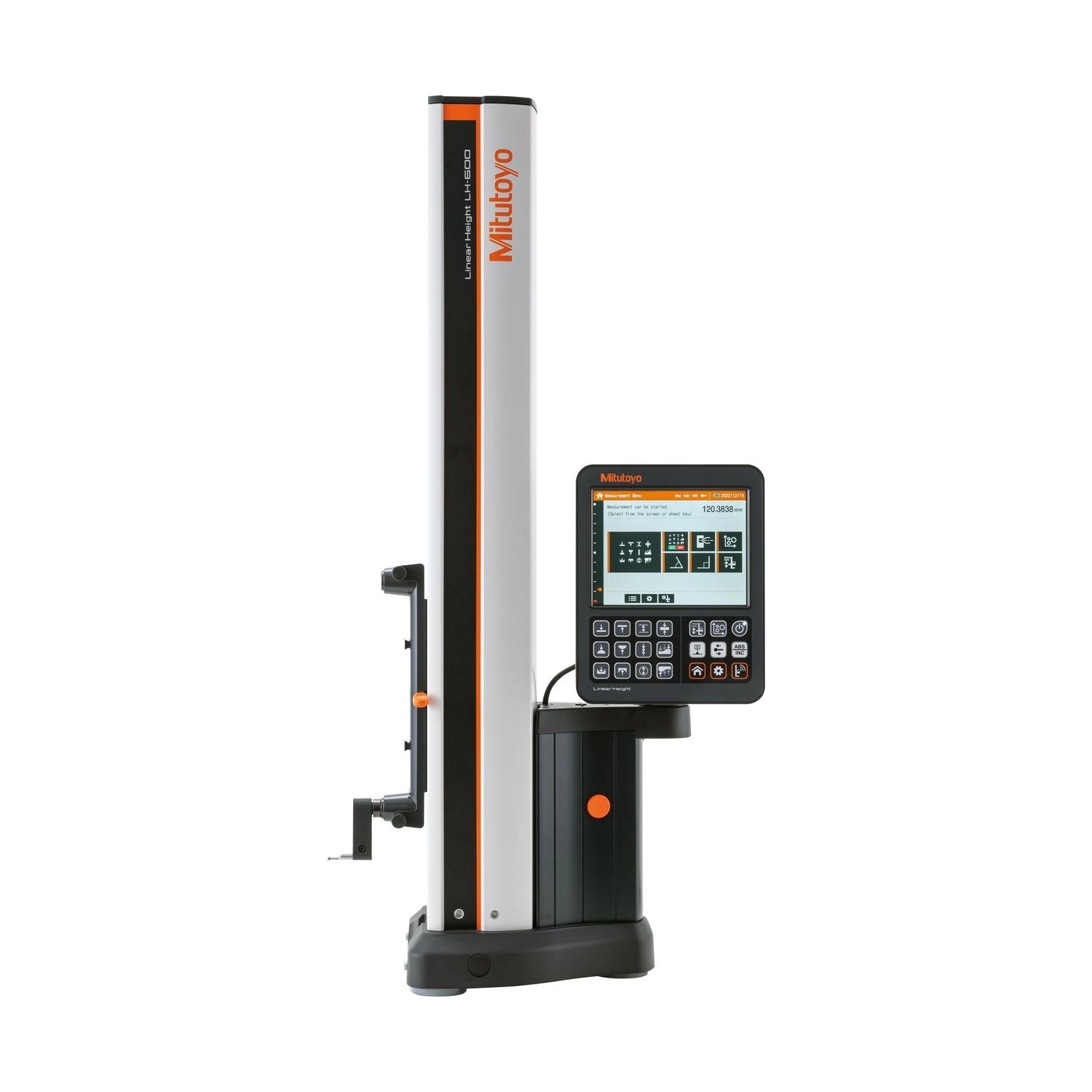

Calibrador de Altura Linear Height - Máquina de medição 2D de alta exatidão (± 1,7µm) 600mm/24" 0,0001mm/ .000001" - 518-360-13

SKU: 518-360-13

  Melhor Oferta
de: R$51.748,20 5% Economize R$2.587,41
por: R$46.702,75 À vista no PIX com 5% OFF
ou R$49.160,79 em até 6x de R$8.193,47 sem juros
Digite seu CEP para encontrar o melhor preço e o melhor frete da sua região
Não sei meu CEP Insira um CEP válido
Garantia
Produto original Mitutoyo
Acessórios inclusos
Ponta ø5, bloco de calibração e bateria
Compra Segura
100% protegida
Sobre o produto

Traçador de altura de precisão que funciona como um sistema de medição 2D. Além de alturas, mede diâmetros, distâncias, ângulos e perpendicularidade, e serve à inspeção de moldes e peças de precisão. Esta é a versão em polegada e milímetro, sem pega motorizada.

A faixa de medição vai de 0 a 977 mm (curso de 600 mm), com resolução selecionável até 0,0001 mm ou 0,000001 in e exatidão de indicação de ±(1,1 + 0,6L/600) µm, o que dá ±1,7 µm em 600 mm. O cabeçote é motorizado, em 7 velocidades de 5 a 40 mm/s, com força de medição constante de 1 N.

A tela de toque de 8,4" com teclado guia a medição passo a passo, o que facilita para quem está começando. A escala é protegida contra sujeira para uso no chão de fábrica, e o colchão de ar com compressor embutido faz a máquina flutuar para mudar de lugar. A saída Digimatic D1/D2/S1 é bidirecional e liga a impressora, PC ou sistema sem fio U-WAVE.

Resumo técnico
  • LH-600F · sistema de medição 2D
  • 0 a 977 mm · curso de 600 mm
  • Exatidão ±(1,1 + 0,6L/600) µm
  • Tela de toque 8,4" · polegada/mm

Aproveite o máximo do seu Linear Height

Kits de transmissão de dados para facilitar a coleta das medições, aumentar a produtividade e eliminar erros de digitação.

Destaques do produto

O que faz do 518-360-13 um sistema de medição 2D.

Medição 2D

Diâmetro, distância, ângulo.

±1,7 µm em 600 mm

Exatidão de indicação.

Tela de toque 8,4"

Medição guiada passo a passo.

Colchão de ar

Compressor embutido.

Cabeçote motorizado

7 velocidades, 5 a 40 mm/s.

Saída D1/D2/S1

Bidirecional, com ou sem fio.

Principais características

O que cada número do 518-360-13 significa na prática.

  • 0 a 977 mm Faixa

    0 a 977 mm de faixa, com 600 mm de curso; em polegada, 0 a 38 in, com 24 in de curso. A versão com pega motorizada, LH-600FG 518-361-13, pesa 0,5 kg a mais (catálogo 2024, pág. 05-3).

  • ±(1,1 + 0,6L/600) µm Exatidão

    ±1,2 µm em 100 mm de altura e ±1,4 µm em 300 mm, pela fórmula ±(1,1 + 0,6L/600) µm, em que L é a altura medida em mm. Em toda a faixa, a parcela da altura fica abaixo de 1 µm, menor que o termo fixo de 1,1 µm (catálogo 2024, pág. 05-3).

  • 0,4 µm (plano) Repetibilidade

    0,4 µm em plano e 0,9 µm em furo, os dois a 2σ: no furo, mais que o dobro. Os dois valores, como a exatidão, são obtidos com a ponta escalonada ø5 padrão (catálogo 2024, pág. 05-3).

  • 1 N Força de medição

    1 N, aplicado pela função automática de força constante, o que tira da medição a variação da mão do operador (catálogo 2024, pág. 05-3).

  • 8,4" de toque Tela

    Inclina de 0 a 40° e gira de −30° a 180° sem passos, para levar a tela ao ângulo mais fácil de ler. Com toque e teclado, a navegação foi pensada para quem está começando (catálogo 2024, pág. 05-3).

Quais problemas este produto resolve?

Situações em que o 518-360-13 resolve.

Desafio Medir mais que altura

Um traçador comum mede alturas, e o resto vai para outra máquina.

Solução

O 518-360-13 mede diâmetros, distâncias, ângulos e perpendicularidade em 2D.

Desafio Operador sem experiência

Medição 2D costuma pedir treino.

Solução

A tela do 518-360-13 guia cada medição passo a passo, com ilustrações.

Desafio Chão de fábrica

Sujeira e deslocamento estragam instrumento de precisão.

Solução

A escala do 518-360-13 é protegida contra sujeira e o colchão de ar facilita mudar de lugar.

Desafio Peça medida sempre do mesmo jeito

Repetir a mesma sequência à mão abre espaço para erro.

Solução

O 518-360-13 grava e executa programas de peça, com os resultados na tela.

Informações Técnicas

Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.

Especificações

  • Serie: 518
  • Modelo: LH-600F
  • Força de medição: 1N (força constante automática)
  • Acessórios Padrão: Ponta escalonada ø5 12AAY343 com esfera ø5 05HAA394, bloco de calibração do diâmetro da ponta e 1 bateria 12AAF712
  • Vida útil da bateria: 4h com 1 bateria (padrão) / 8h com 2 baterias
  • Bateria: NiMH, recarga em aprox. 3,5h (pode ser usado carregando)
  • Marca: Mitutoyo
  • Capacidade: 0 a 977mm (curso de 600mm) / 0 a 38in (24in)
  • Resolução / Graduação : 0,0001 / 0,001 / 0,01 / 0,1mm e 0,000001 / 0,00001 / 0,0001 / 0,001in (selecionável)
  • Exatidão: ±(1,1+0,6L/600)µm L = altura de medição (mm)
  • Saída de Dados: Digimatic D1/D2/S1 (comunicação bidirecional)
  • Tecnologia: Digital
  • Notas / Obs.: Exatidão e repetibilidade obtidas com a ponta escalonada ø5 padrão. Usar o mais perto possível de 20 °C, com pouca variação de temperatura. Acima de 30 °C a bateria pode não carregar.
  • Repetibilidade: Plano: 0,4µm (2σ) / Furo: 0,9µm (2σ)

Detalhes técnicos

Perpendicularidade
5 µm (frente e trás), garantida com a ponta MLH-521 (519-521) e o Mu-Checker 519-561
Retilineidade
4 µm (frente e trás), nas mesmas condições
Acionamento
Motorizado, 5, 10, 15, 20, 25, 30 e 40 mm/s, ou manual
Escala
Encoder fotoelétrico incremental STVC-20Z
Colchão de ar
Flutuação total para mover, semiflutuação para medir; compressor embutido
Tela
8,4" de toque, LCD; inclinação de 0 a 40° e giro de −30 a 180°
Manutenção preventiva
Aviso de estado da escala e da data de calibração
Compensação da ponta
Semiautomática com o bloco de calibração padrão, ou digitando o diâmetro
Dimensões e massa
238 × 492 × 996 mm (L × P × A), 26,1 kg
Ambiente
5 a 40 °C, 20% a 80% UR sem condensação

Funções

Funções do 518-360-13
Medição guiada

A tela mostra cada passo da medição.

Pré-posicionamento 2D

Registra a posição dos furos antes de medir.

Perpendicularidade e retilineidade

Resultado em gráfico, em tempo real.

Programa de peça

Cria, executa, edita e mostra resultados.

Funções 1D

Diâmetro, altura, largura, comprimento, variação de superfície.

Funções 2D

Ângulo, coordenada polar, distâncias, perpendicularidade.

Transmissão de dados

O 518-360-13 tem saída Digimatic D1/D2/S1, com comunicação bidirecional. Os acessórios abaixo são os que o catálogo indica para levar a medição adiante.

Direto no PC (USB)
Input Tool USB-ITN-SF 06AGQ001F
Sem fio (U-WAVE)
Transmissor U-WAVE-T (02AZD730H, IP67, ou 02AZD880H, com alarme) com o cabo S1 02AZG011, e receptor U-WAVE-R 02AZD810E no PC. O catálogo de alturas cita os sufixos G e D, versões regionais dos mesmos itens
Cabo Digimatic
936937 (1 m) ou 965014 (2 m)
Miniprocessador
Digimatic DP-1VA (264-505A na loja)
Software
LH Communication-Tool V1.0, gratuito no site da Mitutoyo: relatórios de inspeção e parâmetros do equipamento, por cabo USB A-B
Impressora
Impressora de recibo opcional, com cabo e suporte de montagem

Variações da série

Linear Height LH-600F, série 518

Código Faixa de medição Resolução mínima Exatidão de indicação
518-360-13 (este) 0 a 977 mm (curso 600 mm) 0,0001 mm / 0,000001 in ±(1,1 + 0,6L/600) µm

Itens inclusos

  • Calibrador de altura Linear Height LH-600F 518-360-13
  • Ponta escalonada ø5 12AAY343 com esfera ø5 05HAA394
  • Bloco de calibração do diâmetro da ponta
  • 1 bateria 12AAF712

Vídeo

Perguntas e Respostas

O que o 518-360-13 mede?

Alturas e, como sistema 2D, diâmetros, larguras, distâncias, ângulos de intersecção, posições em coordenadas e perpendicularidade.

Qual a faixa e a exatidão do 518-360-13?

Mede de 0 a 977 mm, com curso de 600 mm. A exatidão de indicação é ±(1,1 + 0,6L/600) µm, ou ±1,7 µm em 600 mm, obtida com a ponta escalonada ø5 padrão.

O 518-360-13 precisa de ar comprimido?

Não. O colchão de ar tem compressor embutido: flutuação total para mover a máquina e semiflutuação durante a medição.

Como o 518-360-13 é alimentado?

Por adaptador CA de 100 a 240 V ou por bateria NiMH, com 4 h de autonomia com uma bateria (padrão) e 8 h com duas. A recarga leva cerca de 3,5 h, e o equipamento pode ser usado carregando.

Como passar os dados do 518-360-13 para o PC?

Pela saída Digimatic D1/D2/S1, com USB-ITN-SF, U-WAVE ou cabo Digimatic. O LH Communication-Tool, gratuito no site da Mitutoyo, liga por cabo USB A-B e cria relatórios de inspeção.

Qual a diferença entre o 518-360-13 e o 518-360-11?

O 518-360-13 trabalha em polegada e milímetro; o 518-360-11 é só em milímetro. Os dois são LH-600F, sem pega motorizada.

Certificações e Tecnologias

O que o 518-360-13 traz de fábrica.

Digimatic S1
Digimatic S1

Porta de saída de dados Digimatic, para rede de medição e controle estatístico de processo.

Certificado de Inspeção
Certificado de Inspeção

Acompanha os dados de inspeção de fábrica do instrumento, fornecidos pela Mitutoyo.

Mitutoyo Quality
Mitutoyo Quality

Padrão de qualidade Mitutoyo em cada etapa: projeto, fabricação e inspeção final.
