Com força de medição constante de 0,15 N, o Litematic Mitutoyo 318-227A (VL-50S-15-B) mede espessura e altura de peças que se deformam facilmente, com 0 a 50 mm de faixa e resolução de 0,01/0,1/1 µm.

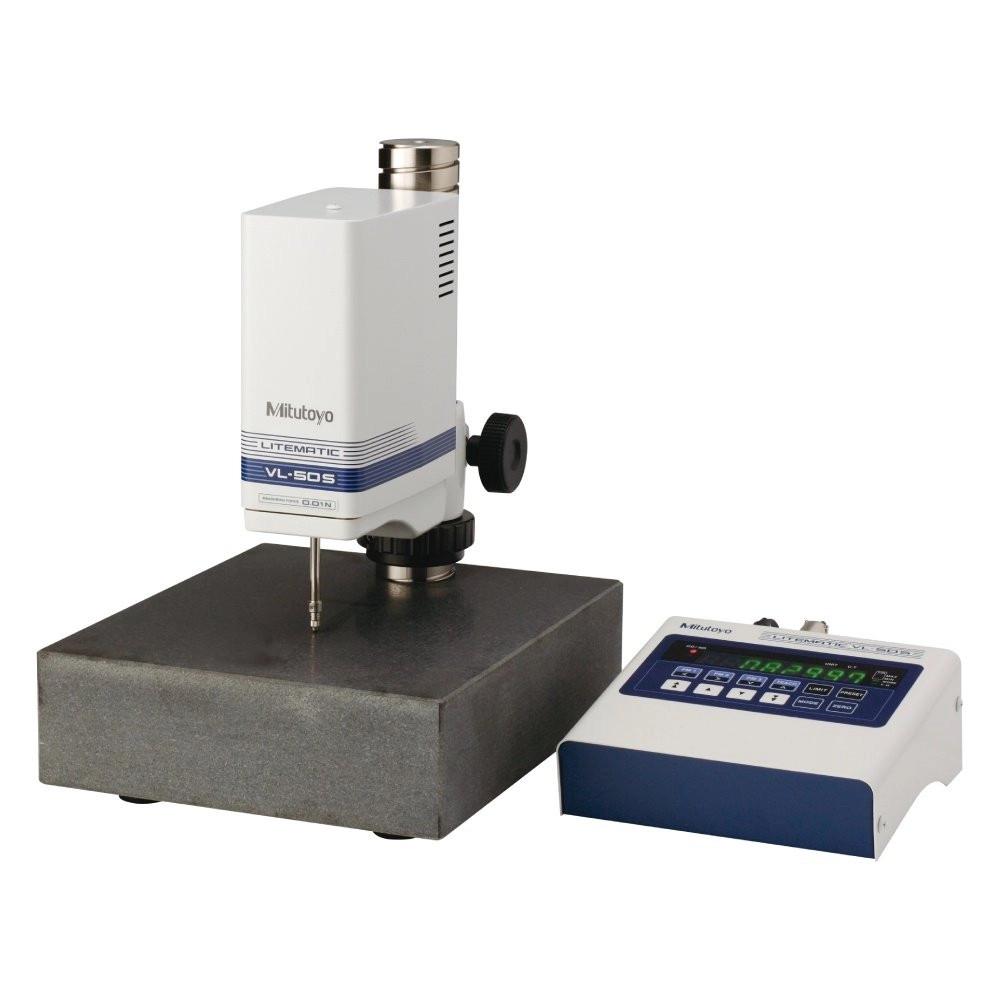

É o tipo separado (VL-50S-B): a unidade de medição e a de exibição são separadas, para integrar ao sistema do usuário, e a unidade principal tem 6 kg. A base 957460 é vendida à parte. A força de 0,15 N é uma opção configurada de fábrica, recomendada quando 0,01 N não basta, como em peças que flexionam.
O fuso é acionado por motor e para ao tocar a peça; a força de medição sai de uma estrutura de ligação paralela desbalanceada, não de uma mola. A saída de dados é Digimatic ou RS-232C.
O que distingue o 318-227A dentro da série Litematic.
Opção configurada de fábrica, recomendada quando 0,01 N não basta para a peça.
Unidade de medição de 6 kg separada do display, para integrar ao seu sistema.
Ou RS-232C, por parâmetro; o RS-LINK encadeia vários aparelhos numa porta.
A tecla MODE escolhe o modo; LIMIT e o LED GO/NG julgam a tolerância na hora.
A força vem de uma estrutura de balança, não de mola: constante em todo o curso.
Repetibilidade com a ponta padrão; exatidão de (0,5 + L/100) µm a 20 ± 1 °C.
O que cada número do 318-227A significa na prática.
Opção configurada de fábrica para peças em que 0,01 N não basta: a estrutura de ligação paralela mantém esses 0,15 N constantes ao longo do curso, sem a variação de uma mola (FVP-271, págs. 3 e 6).
Capacidade de 0 a 50 mm (0 a 2") e três resoluções, de 1 µm a 0,01 µm, alteráveis por parâmetro; o display de 8 dígitos com 14 mm de altura mostra o valor inteiro, sem arredondar (FVP-271, pág. 6).
Erro máximo de 1 µm em todo o curso de 50 mm, a 20 ± 1 °C; o folheto pede evitar fluxo de ar quente ou frio direto sobre o aparelho, e a repetibilidade fica em σ = 0,05 µm (FVP-271, pág. 6).
O fuso desce por motor a 2 ou 4 mm/s (8 mm/s em avanço rápido) e para ao tocar a peça; a partir daí mede valor máximo, mínimo ou amplitude com a força constante, sem o operador segurar nada (FVP-271, págs. 3 e 6).
Ponta padrão 901312 de metal duro ø3 mm (rosca M2.5) numa unidade de medição de 6 kg, separada do display: cabe num dispositivo próprio ou na base dedicada 957460, opcional (FVP-271, págs. 3 e 6).
Saída Digimatic ou RS-232C, escolhida por parâmetro, para PC, CLP, DP-1VA ou U-WAVE; entrada de pedal e de controle externo; fonte de 85 a 264 V e consumo máximo de 12 W (FVP-271, págs. 5 e 6).
Situações de medição em que o 318-227A é a escolha certa.
Filmes e chapas finas flexionam com força muito baixa e impedem a medição.
O 318-227A mede com 0,15 N.
Um sensor com display junto não cabe em toda montagem.
No 318-227A, a unidade de medição e a de exibição são separadas.
Borracha, plástico e filmes cedem sob a força de um relógio comum.
O 318-227A mede com força baixa e constante, dada por uma ligação paralela, não por mola.
Anotar valores atrasa o controle e abre espaço para erro.
O 318-227A tem saída Digimatic ou RS-232C, alterável por parâmetro.
Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.
A tecla MODE escolhe o modo de medição.
PRESET define o valor exibido pelo teclado, para uso com blocos padrão; ZERO define a origem.
Limites de tolerância com indicação GO/NG.
TEACH grava posições e PM1 a PM3 levam o fuso até elas com uma tecla.
O 318-227A envia a medição por saída Digimatic ou RS-232C.
Qual a força de medição do 318-227A?
0,15 N, uma opção configurada de fábrica. Com a ponta padrão, a exatidão é de (0,5 + L/100) µm e a repetibilidade de σ = 0,05 µm.
Qual a diferença entre o 318-227A e o 318-222A?
A construção: o 318-222A é o VL-50 com mesa de cerâmica ø100 e 19 kg; o 318-227A é o tipo separado, com 6 kg e sem mesa. A força de medição (0,15 N) é a mesma.
Que peças o 318-227A mede bem?
O folheto cita borracha e plástico, vidro e lentes, filmes, componentes de precisão, chapas finas, semicondutores, produtos médicos e farmacêuticos e componentes elétricos.
O 318-227A precisa de manutenção?
A vida útil do motor é de aproximadamente 100.000 operações, e depois disso é aconselhável a substituição, o que pesa mais em uso frequente, como em linha de produção. A unidade não enferruja.
Como o 318-227A mede a peça?
O fuso é acionado por motor e para quando a ponta toca a peça. A partir daí, o valor máximo, mínimo ou a amplitude pode ser medido com força constante.
O 318-227A tem base própria?
A base 957460 é vendida como opcional, e existe também um suporte opcional para o tipo separado.
