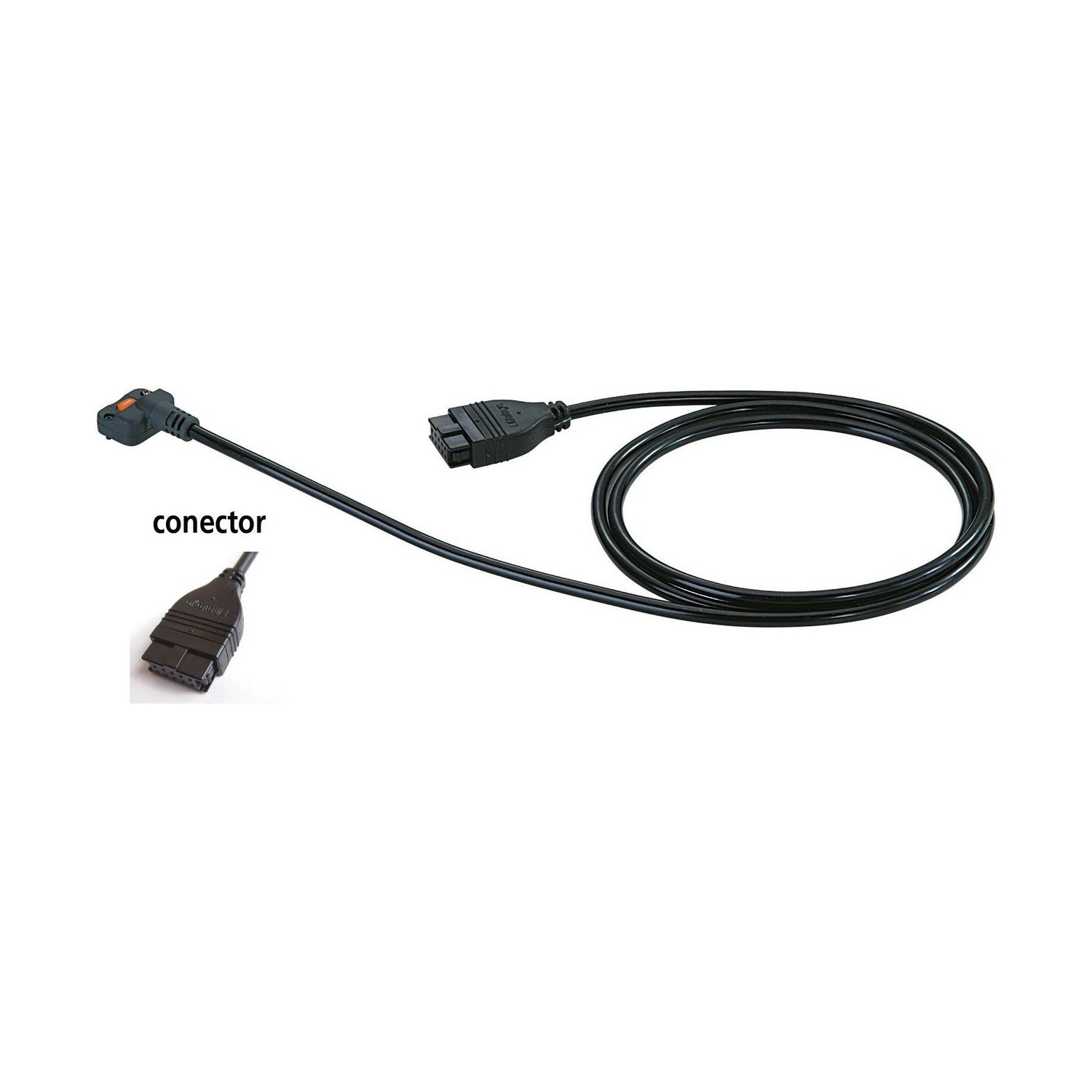

Cabo de Comunicação Plano com 10 Pinos DATA-1m - 936937

SKU: 936937

  Melhor Oferta
R$543,65 À vista no PIX com 5% OFF
ou R$572,26 em até 6x de R$95,38 sem juros
Digite seu CEP para encontrar o melhor preço e o melhor frete da sua região
Não sei meu CEP Insira um CEP válido
Garantia
Produto original Mitutoyo
Compra Segura
100% protegida
Sobre o produto

Com 1 m, liga um instrumento Digimatic de conector tipo D (plano de 10 pinos) a um aparelho que recebe o dado: o conversor USB IT-020U, o conversor RS-232C IT-007R, a miniimpressora DP-1VA LOGGER, o multiplexador MUX-10F ou o contador EC. Na outra ponta, o conector é sempre o tipo D (plano de 10 pinos).

No catálogo, o conector tipo D aparece em relógios comparadores Digimatic ID-H e ID-F, traçador de altura QMH-AX/BX, Mu-Checker digital, micrômetro a laser LSM-9506, contadores EB e EC-101D, rugosímetros SJ-210/310/410 e durômetros HM-210/220, HV-110/120, HR-530 e HR-600. Com o IT-020U, o catálogo exclui os contadores EF/EH e o VL-B/S-B (nota 2) e o SJ-210 e o EB (nota 4) (pág. 09-24).

Do outro lado, cada aparelho faz uma coisa: o IT-020U entra no PC como teclado pela USB, o IT-007R fala RS-232C e responde a comando do PC, o MUX-10F junta até 4 instrumentos e o DP-1VA LOGGER imprime e faz estatística (págs. 09-6, 09-20 e 09-21). A versão de 2 m é o 965014.

Resumo técnico
  • Conector tipo D · plano de 10 pinos
  • Cabo de 1 m · tipo D na outra ponta
  • Relógios, rugosímetros e durômetros
  • Versão de 2 m: 965014

Aproveite o máximo do seu cabo Digimatic

Kits para levar as medições ao computador com o cabo desta página.

Destaques do produto

O que distingue o 936937 entre os cabos de conexão Digimatic.

Plano de 10 pinos

Saída tipo D do instrumento.

1 m

Versão de 2 m: 965014.

Sem botão DATA

Leitura pedida pelo aparelho.

IT-020U e MUX-10F

Entre outros aparelhos Digimatic.

Tipo D na outra ponta

Igual em toda a família.

Relógios, rugosímetros e durômetros

Pelo catálogo, pág. 09-23.

Principais características

O que cada número do 936937 significa na prática.

  • Tipo D Conector

    O cabo segue o formato da saída Digimatic do instrumento: o D é plano de 10 pinos, e sem botão no conector, a leitura sai pelo botão do instrumento ou é pedida pelo aparelho (pág. 09-23).

  • Tipo D, plano de 10 pinos Outra ponta

    O lado do aparelho é o mesmo em todos os cabos Digimatic de conexão; por isso o 936937 serve ao IT-020U, ao IT-007R, ao DP-1VA LOGGER, ao MUX-10F e ao contador EC (pág. 09-23).

  • 1 m Comprimento

    O catálogo traz este conector em 1 m e 2 m: este é o de 1 m, para aparelho ao lado do instrumento, sem cabo sobrando na bancada. O de 2 m é o 965014 (pág. 09-23).

  • Imprime e guarda DP-1VA LOGGER

    Miniimpressora que imprime cada medição, calcula estatística, desenha histograma e carta Xbar-R e guarda até 1.000 leituras para passar ao PC por USB (pág. 09-20).

  • Para RS-232C IT-007R

    Manda a leitura pela porta serial RS-232C e atende ao comando de pedido de dado do PC, que dispara a leitura sem o operador tocar no instrumento (pág. 09-6).

  • Restrições com o IT-020U Atenção

    Ligado ao IT-020U, o tipo D não atende EF/EH nem VL-B/S-B (nota 2), nem o SJ-210 e o EB (nota 4); entre os aparelhos desta família, as notas da pág. 09-24 citam só o IT-020U.

Quais problemas este produto resolve?

Situações em que o 936937 é a escolha certa.

Desafio Cabo que não encaixa

Comprar pelo nome do instrumento leva ao conector errado.

Solução

Antes, confira a saída do instrumento: o 936937 é o tipo D.

Desafio Bancada compacta

Com o aparelho perto, um cabo longo só enrosca.

Solução

Com 1 m, o 936937 fica justo; para mais alcance, o 965014 tem 2 m.

Desafio Instrumento sem botão de dados

Sem botão no conector, a leitura precisa ser pedida de fora.

Solução

No MUX-10F, a tecla do aparelho puxa a leitura que chega pelo 936937.

Desafio Medição em sequência

Trocar o cabo entre instrumentos interrompe a inspeção.

Solução

Com cabos como o 936937, o MUX-10F deixa até 4 instrumentos ligados e lê na ordem dos canais.

Informações Técnicas

Especificações, detalhes de construção, variações da série e o que vem na caixa.

Especificações

  • Modelo: Cabo de conexão Digimatic tipo D
  • Marca: Mitutoyo
  • Tipo: (D) Com 10 pinos modelo retangular
  • Notas / Obs.: Sem botão DATA no conector. Com o IT-020U, não serve para EF/EH, Litematic VL-B/S-B, SJ-210 e EB.

Detalhes técnicos

Conector do instrumento
Tipo D, plano de 10 pinos
Outra ponta
Tipo D (plano de 10 pinos)
Comprimento
1 m
Outro comprimento
965014 (2 m)
Botão DATA no conector
Não

Transmissão de dados

O 936937 é a ligação com fio entre o instrumento e o aparelho que recebe o dado.

Entrada do instrumento
Conector tipo D, plano de 10 pinos
Saída para o aparelho
Conector tipo D (plano de 10 pinos)
Aparelhos
IT-020U 264-020 (USB), IT-007R 264-007 (RS-232C), DP-1VA LOGGER 264-505A, MUX-10F 264-002A e contador EC
Direto na USB, sem aparelho
USB-ITN-D 06AFM380D
Sem fio
U-WAVE-T com o cabo 02AZD790D
Com o IT-020U
Não atende EF/EH, VL-B/S-B, SJ-210 e EB (notas 2 e 4)

Variações da série

Cabos de conexão Digimatic na loja

Código Tipo Comprimento Instrumentos
05CZA624 Tipo A 1 m Paquímetros 500-712, 500-776, 550 a 552 e 573-601; profundidade 571-251; escalas 572-600/601
05CZA625 Tipo A 2 m Paquímetros 500-712, 500-776, 550 a 552 e 573-601; profundidade 571-251; escalas 572-600/601
05CZA662 Tipo B 1 m Micrômetros 293-140-30, 293-230-30, 293-666-20 e outros; Holtest 468; cabeçotes 350; profundidade 329
05CZA663 Tipo B 2 m Micrômetros 293-140-30, 293-230-30, 293-666-20 e outros; Holtest 468; cabeçotes 350; profundidade 329
959149 Tipo C 1 m Paquímetros 500-150, 500-500, 500-443 e 573; profundidade 571-201; cabeçotes 164; escalas 572-203/300
959150 Tipo C 2 m Paquímetros 500-150, 500-500, 500-443 e 573; profundidade 571-201; cabeçotes 164; escalas 572-203/300
936937 (este) Tipo D 1 m Relógios ID-H/ID-F, QMH, Mu-Checker, LSM-9506, EB/EC-101D, SJ-210/310/410, durômetros HM-210/220, HV e HR
965014 Tipo D 2 m Relógios ID-H/ID-F, QMH, Mu-Checker, LSM-9506, EB/EC-101D, SJ-210/310/410, durômetros HM-210/220, HV e HR
937387 Tipo E 1 m Durômetros HM-102, HM-103, HM-320, HM-430 e HM-411
965013 Tipo E 2 m Durômetros HM-102, HM-103, HM-320, HM-430 e HM-411
905338 Tipo F 1 m Relógios ID-CX, ID-C112, ID-U, ID-SS e ID-SX; HDM/HD/HDS; Borematic 568; súbito 511; escalas SD-E/SDV-E/SD-F/SDV-F; HH-300
905409 Tipo F 2 m Relógios ID-CX, ID-C112, ID-U, ID-SS e ID-SX; HDM/HD/HDS; Borematic 568; súbito 511; escalas SD-E/SDV-E/SD-F/SDV-F; HH-300
21EAA194 Tipo G 1 m Relógios ID-N e ID-B
21EAA190 Tipo G 2 m Relógios ID-N e ID-B

Itens inclusos

  • Cabo de conexão Digimatic tipo D, 1 m, 936937

Perguntas e Respostas

Que instrumento usa o cabo Digimatic tipo D 936937?

Relógios ID-H/ID-F, traçador QMH, Mu-Checker, LSM-9506, contadores EB/EC-101D, rugosímetros SJ-210/310/410 e durômetros HM-210/220, HV e HR, todos de conector plano de 10 pinos.

O 936937 liga direto ao computador?

Não liga: do outro lado precisa de um aparelho Digimatic. Para a USB, o caminho é o IT-020U com este cabo ou o USB-ITN-D 06AFM380D, cabo e conversor numa peça só. Com o USB-ITN-D, o ID-F, o Mu-Checker, o EB e o EC-101D pedem também o USB-ITPAK (nota 1).

Qual a diferença entre o 936937 e o 965014?

Só o comprimento: o 936937 tem 1 m e o 965014 tem 2 m. Os dois têm o conector tipo D e o tipo D na outra ponta.

O 936937 serve com o IT-020U para qualquer instrumento de conector D?

Não. Com o IT-020U ficam fora o EF/EH e o VL-B/S-B (nota 2) e o SJ-210 e o EB (nota 4). Os outros da lista funcionam.

Existe versão sem fio para o instrumento do 936937?

Existe: o transmissor U-WAVE-T (02AZD730H ou 02AZD880H) com o cabo 02AZD790D, ou o 02AZE140D com entrada para pedal, e o receptor U-WAVE-R 02AZD810E no PC. O U-WAVE-T não serve ao EF/EH, ao VL-B/S-B nem ao SJ-500/SV-2100.

Como o aparelho recebe a leitura, se o conector do 936937 não tem botão?

Pelo botão de dados do instrumento. Sem ele, o MUX-10F puxa a leitura pela tecla dele, e o IT-007R, por comando do PC (págs. 09-6 e 09-21).
