Cabo de Comunicação Modelo Reto à Prova d'água DATA-1m - 21EAA194

SKU: 21EAA194

Solicite um Orçamento

Loading gears animation
Garantia
Produto original Mitutoyo
Compra Segura
100% protegida
Sobre o produto

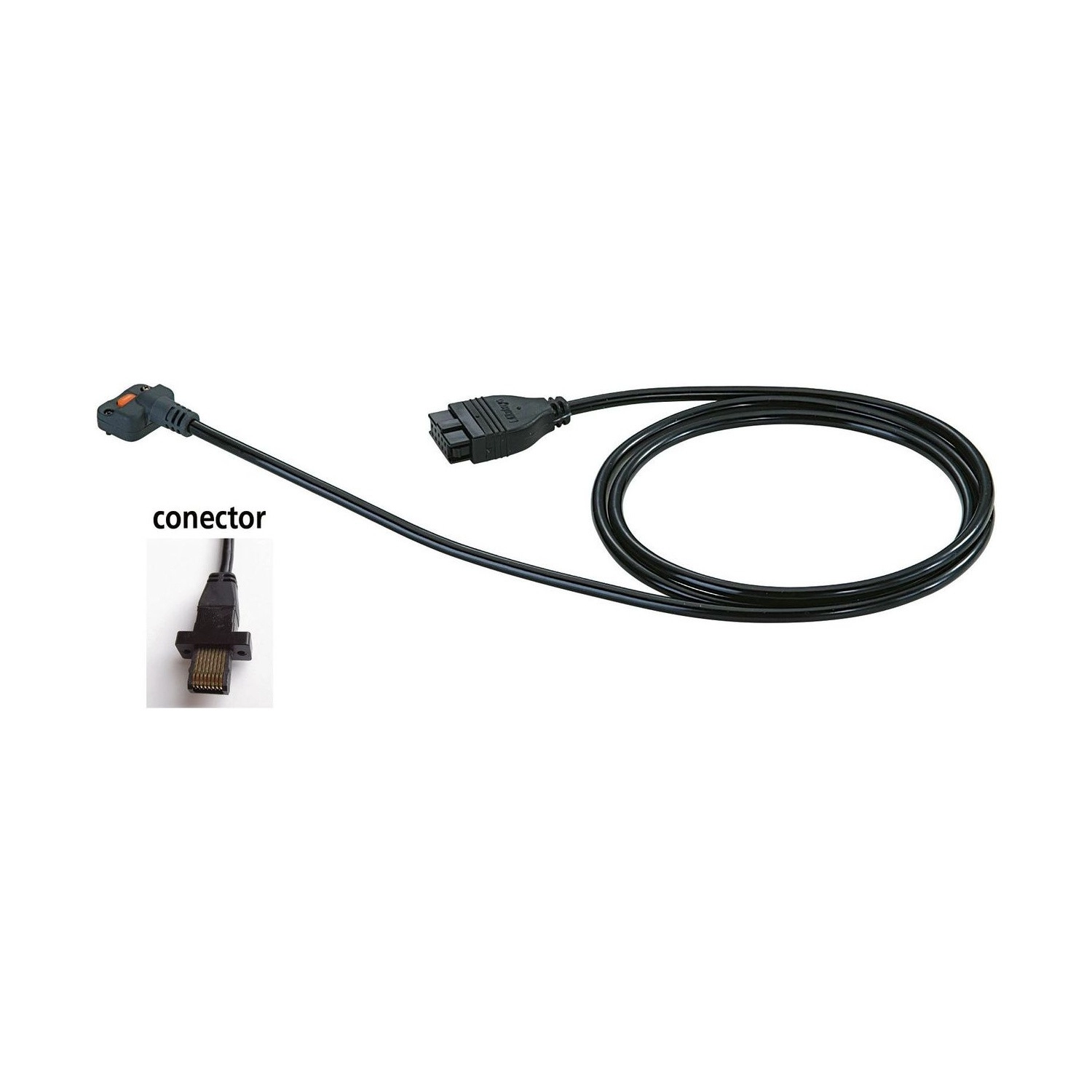

Com 1 m, liga um instrumento Digimatic de conector tipo G (plano reto à prova d'água) a um aparelho que recebe o dado: o conversor USB IT-020U, o conversor RS-232C IT-007R, a miniimpressora DP-1VA LOGGER, o multiplexador MUX-10F ou o contador EC. Na outra ponta, o conector é sempre o tipo D (plano de 10 pinos).

Pela tabela de conectores do catálogo, o tipo G é o de relógios comparadores Digimatic ID-N e ID-B. Os relógios ID-CNX e ID-FNX não usam este cabo: têm conector SF, com o cabo Digimatic 06AGL011/021, que a loja não vende; o ID-CX é tipo F (pág. 09-24).

O conector não tem botão: a leitura sai pelo botão de dados do instrumento ou é pedida pelo aparelho. A versão de 2 m do mesmo conector é o 21EAA190.

Resumo técnico
  • Conector tipo G · plano reto à prova d'água
  • Cabo de 1 m · tipo D na outra ponta
  • Relógios ID-N e ID-B
  • Versão de 2 m: 21EAA190

Destaques do produto

O que distingue o 21EAA194 entre os cabos de conexão Digimatic.

Plano reto à prova d'água

Saída tipo G do instrumento.

1 m

Versão de 2 m: 21EAA190.

Tipo D na outra ponta

Plano de 10 pinos.

Relógios ID-N e ID-B

Pelo catálogo, pág. 09-24.

Sem botão DATA

Envio pelo instrumento ou aparelho.

IT-020U e MUX-10F

Também IT-007R, DP-1VA e EC.

Principais características

O que cada número do 21EAA194 significa na prática.

  • Tipo G Conector

    Cada instrumento Digimatic tem um formato de saída, e o cabo precisa ser do mesmo tipo; aqui, plano reto à prova d'água. Além disso, sem botão no conector, a leitura sai pelo botão do instrumento ou é pedida pelo aparelho (pág. 09-24).

  • Tipo D, plano de 10 pinos Outra ponta

    Todos os cabos desta família terminam no tipo D do lado do aparelho; de um cabo para outro, muda só o conector do instrumento (pág. 09-23).

  • 1 m Comprimento

    O catálogo traz este conector em 1 m e 2 m: este é o de 1 m, para aparelho ao lado do instrumento, sem cabo sobrando na bancada. O de 2 m é o 21EAA190 (pág. 09-23).

  • Para a porta USB IT-020U (264-020)

    Converte a leitura em sinal de teclado USB e tem botão DATA grande e entrada para pedal; com o USB-ITPAK, passa a trabalhar como porta COM virtual (pág. 09-6).

  • Até 4 instrumentos MUX-10F (264-002A)

    Converte a saída Digimatic de até 4 instrumentos em RS-232C para o PC ou o CLP; quando o instrumento não tem botão, a leitura é puxada pela tecla do próprio MUX-10F (pág. 09-21).

  • ID-CX e ID-CNX não são G Atenção

    Relógio ID-CX vai no tipo F (905338/905409), e relógio ID-CNX ou ID-FNX tem conector SF, com cabo 06AGL011/021, não vendido na loja (pág. 09-24).

Quais problemas este produto resolve?

Situações em que o 21EAA194 é a escolha certa.

Desafio Aparelho ao lado do instrumento

Cabo sobrando atrapalha na bancada.

Solução

O 21EAA194 tem 1 m; a versão de 2 m é o 21EAA190.

Desafio Imprimir as leituras

Transcrever as leituras do relógio para o relatório gera erro.

Solução

Pelo 21EAA194, o DP-1VA LOGGER imprime a leitura do ID-N ou do ID-B com estatística.

Desafio Medição em sequência

Trocar o cabo entre instrumentos interrompe a inspeção.

Solução

Com cabos como o 21EAA194, o MUX-10F deixa até 4 instrumentos ligados e lê na ordem dos canais.

Desafio Erro de digitação

Ler o visor e digitar o número dá margem a troca de algarismo.

Solução

Pelo 21EAA194, o valor sai do instrumento e chega ao aparelho como foi medido.

Informações Técnicas

Especificações, detalhes de construção, variações da série e o que vem na caixa.

Especificações

  • Modelo: Cabo de conexão Digimatic tipo G
  • Marca: Mitutoyo
  • Tipo: (G) Modelo reto à prova d'água
  • Notas / Obs.: Sem botão DATA no conector.

Detalhes técnicos

Conector do instrumento
Tipo G, plano reto à prova d'água
Outra ponta
Tipo D (plano de 10 pinos)
Comprimento
1 m
Outro comprimento
21EAA190 (2 m)
Botão DATA no conector
Não

Transmissão de dados

O 21EAA194 é a ligação com fio entre o instrumento e o aparelho que recebe o dado.

Entrada do instrumento
Conector tipo G, plano reto à prova d'água
Saída para o aparelho
Conector tipo D (plano de 10 pinos)
Aparelhos
IT-020U 264-020 (USB), IT-007R 264-007 (RS-232C), DP-1VA LOGGER 264-505A, MUX-10F 264-002A e contador EC
Direto na USB, sem aparelho
USB-ITN-G 06AFM380G
Sem fio
U-WAVE-T com o cabo 02AZD790G

Variações da série

Cabos de conexão Digimatic na loja

Código Tipo Comprimento Instrumentos
05CZA624 Tipo A 1 m Paquímetros 500-712, 500-776, 550 a 552 e 573-601; profundidade 571-251; escalas 572-600/601
05CZA625 Tipo A 2 m Paquímetros 500-712, 500-776, 550 a 552 e 573-601; profundidade 571-251; escalas 572-600/601
05CZA662 Tipo B 1 m Micrômetros 293-140-30, 293-230-30, 293-666-20 e outros; Holtest 468; cabeçotes 350; profundidade 329
05CZA663 Tipo B 2 m Micrômetros 293-140-30, 293-230-30, 293-666-20 e outros; Holtest 468; cabeçotes 350; profundidade 329
959149 Tipo C 1 m Paquímetros 500-150, 500-500, 500-443 e 573; profundidade 571-201; cabeçotes 164; escalas 572-203/300
959150 Tipo C 2 m Paquímetros 500-150, 500-500, 500-443 e 573; profundidade 571-201; cabeçotes 164; escalas 572-203/300
936937 Tipo D 1 m Relógios ID-H/ID-F, QMH, Mu-Checker, LSM-9506, EB/EC-101D, SJ-210/310/410, durômetros HM-210/220, HV e HR
965014 Tipo D 2 m Relógios ID-H/ID-F, QMH, Mu-Checker, LSM-9506, EB/EC-101D, SJ-210/310/410, durômetros HM-210/220, HV e HR
937387 Tipo E 1 m Durômetros HM-102, HM-103, HM-320, HM-430 e HM-411
965013 Tipo E 2 m Durômetros HM-102, HM-103, HM-320, HM-430 e HM-411
905338 Tipo F 1 m Relógios ID-CX, ID-C112, ID-U, ID-SS e ID-SX; HDM/HD/HDS; Borematic 568; súbito 511; escalas SD-E/SDV-E/SD-F/SDV-F; HH-300
905409 Tipo F 2 m Relógios ID-CX, ID-C112, ID-U, ID-SS e ID-SX; HDM/HD/HDS; Borematic 568; súbito 511; escalas SD-E/SDV-E/SD-F/SDV-F; HH-300
21EAA194 (este) Tipo G 1 m Relógios ID-N e ID-B
21EAA190 Tipo G 2 m Relógios ID-N e ID-B

Itens inclusos

  • Cabo de conexão Digimatic tipo G, 1 m, 21EAA194

Perguntas e Respostas

Cabo Digimatic tipo G: em que instrumento o 21EAA194 encaixa?

Só os relógios ID-N e ID-B, de conector plano reto à prova d'água.

O 21EAA194 liga direto ao computador?

Não: vai a um aparelho com entrada tipo D. Para chegar à USB, use o IT-020U (264-020) com este cabo, ou o USB-ITN-G 06AFM380G, que já tem o cabo embutido.

Qual a diferença entre o 21EAA194 e o 21EAA190?

Só o comprimento: o 21EAA194 tem 1 m e o 21EAA190 tem 2 m. Os dois têm o conector tipo G e o tipo D na outra ponta.

O 21EAA194 serve para relógio ID-CX ou ID-CNX?

Não. O ID-CX usa o 905338 ou o 905409; o ID-CNX tem conector SF, e esse cabo a loja não vende. O G é só do ID-N e do ID-B.

Existe versão sem fio para o instrumento do 21EAA194?

Existe: o transmissor U-WAVE-T (02AZD730H ou 02AZD880H) com o cabo 02AZD790G, ou o 02AZE140G com entrada para pedal, e o receptor U-WAVE-R 02AZD810E no PC.

Como o aparelho recebe a leitura, se o conector do 21EAA194 não tem botão?

Quem dispara é o botão de dados do instrumento; se ele não tiver, a tecla do MUX-10F ou um comando do PC no IT-007R pedem a leitura (págs. 09-6 e 09-21).
