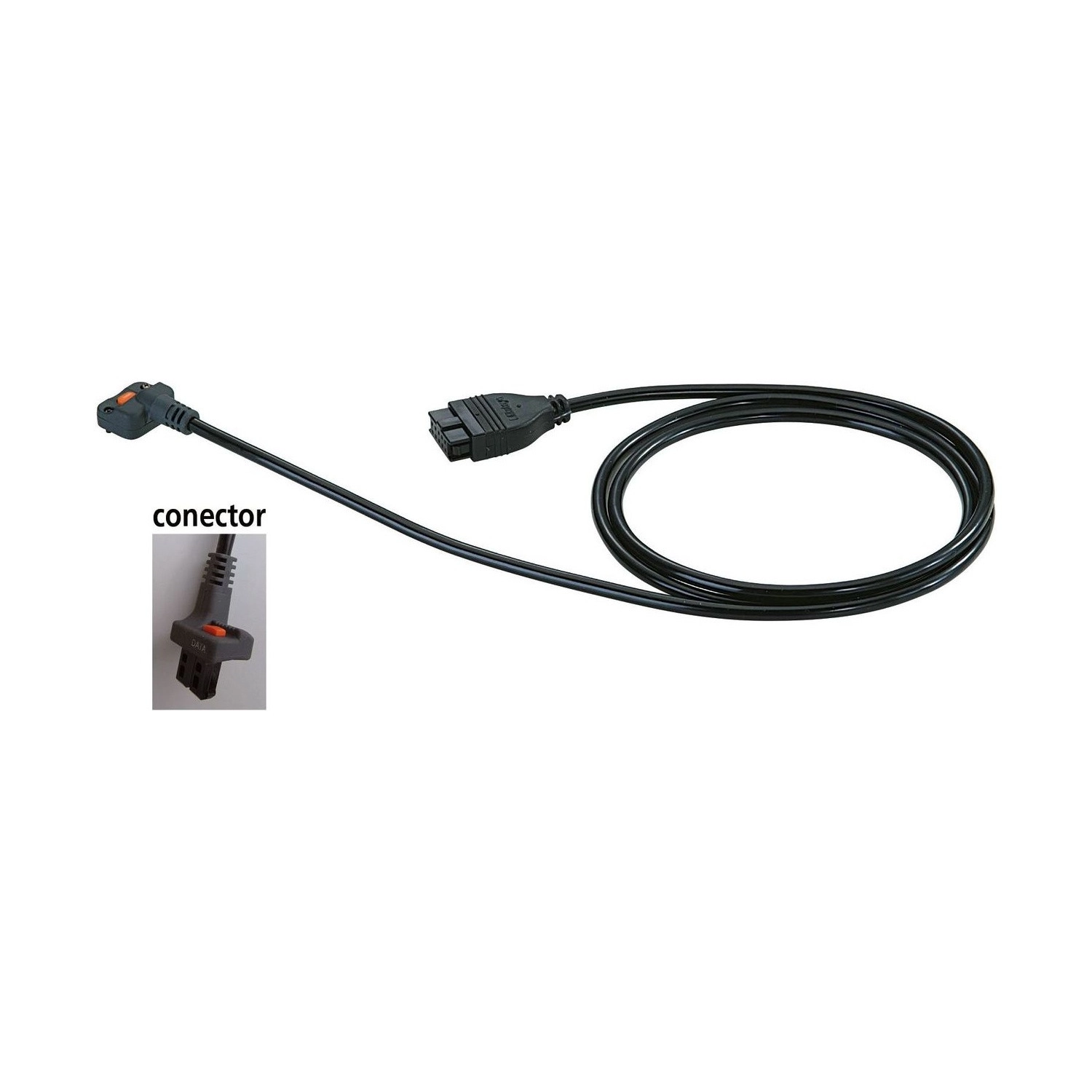

Cabo de Comunicação Padrão Reto com Botão DATA-2m - 959150

SKU: 959150

  Melhor Oferta
de: R$680,79 15% Economize R$102,12
por: R$549,74 À vista no PIX com 5% OFF
ou R$578,67 em até 6x de R$96,45 sem juros
Digite seu CEP para encontrar o melhor preço e o melhor frete da sua região
Não sei meu CEP Insira um CEP válido
Garantia
Produto original Mitutoyo
Compra Segura
100% protegida
Sobre o produto

Com 2 m, liga um instrumento Digimatic de conector tipo C (reto, com botão de saída) a um aparelho que recebe o dado: o conversor USB IT-020U, o conversor RS-232C IT-007R, a miniimpressora DP-1VA LOGGER, o multiplexador MUX-10F ou o contador EC. Na outra ponta, o conector é sempre o tipo D (plano de 10 pinos).

Pela tabela de conectores do catálogo, o tipo C é o de paquímetros Digimatic 500-150-30/500-151-30, 500-500-10/500-501-10, 500-443, 573-118-10, 573-116-10, 573-191-30 e 573-181-30, medidores de profundidade 571-201-30/571-202-30, cabeçotes micrométricos 164-163/164-164 e unidades de escala 572-203-10/572-213-10 e 572-300-10/572-301-10. Micrômetro de conector CR não usa o tipo C nesta família: o cabo Digimatic dele é o 04AZB512/513, não vendido na loja (pág. 09-23).

Do outro lado, cada aparelho faz uma coisa: o IT-020U entra no PC como teclado pela USB, o IT-007R fala RS-232C e responde a comando do PC, o MUX-10F junta até 4 instrumentos e o DP-1VA LOGGER imprime e faz estatística (págs. 09-6, 09-20 e 09-21). A versão de 1 m é o 959149.

Resumo técnico
  • Conector tipo C · reto, com botão de saída
  • Cabo de 2 m · tipo D na outra ponta
  • Paquímetros, cabeçotes e escalas
  • Botão DATA no conector

Aproveite o máximo do seu cabo Digimatic

Kits para levar as medições ao computador com o cabo desta página.

Destaques do produto

O que distingue o 959150 entre os cabos de conexão Digimatic.

Reto, com botão de saída

Saída tipo C do instrumento.

2 m

Versão de 1 m: 959149.

Paquímetros, cabeçotes e escalas

Pelo catálogo, pág. 09-23.

Botão DATA

No conector do instrumento.

IT-020U e MUX-10F

Também IT-007R, DP-1VA e EC.

Tipo D na outra ponta

Plano de 10 pinos.

Principais características

O que cada número do 959150 significa na prática.

  • Tipo C Conector

    Cada instrumento Digimatic tem um formato de saída, e o cabo precisa ser do mesmo tipo; aqui, reto, com botão de saída. Além disso, o botão DATA fica no próprio conector e envia a leitura com um toque (pág. 09-23).

  • Tipo D, plano de 10 pinos Outra ponta

    O lado do aparelho é o mesmo em todos os cabos Digimatic de conexão; por isso o 959150 serve ao IT-020U, ao IT-007R, ao DP-1VA LOGGER, ao MUX-10F e ao contador EC (pág. 09-23).

  • 2 m Comprimento

    Com 2 m, alcança o aparelho quando ele fica mais longe do instrumento, como num painel ou num carrinho de medição. O mesmo conector em 1 m é o 959149 (pág. 09-23).

  • Até 4 instrumentos MUX-10F

    Converte a saída Digimatic de até 4 instrumentos em RS-232C para o PC ou o CLP; quando o instrumento não tem botão, a leitura é puxada pela tecla do próprio MUX-10F (pág. 09-21).

  • Imprime e guarda DP-1VA LOGGER

    Miniimpressora que imprime cada medição, calcula estatística, desenha histograma e carta Xbar-R e guarda até 1.000 leituras para passar ao PC por USB (pág. 09-20).

  • CR tem cabo próprio Atenção

    Os micrômetros de conector CR (293-582/293-583, 389-514/389-714) têm cabo Digimatic próprio, o 04AZB512 (1 m) ou o 04AZB513 (2 m), que a loja não vende (pág. 09-23).

Quais problemas este produto resolve?

Situações em que o 959150 é a escolha certa.

Desafio Anotar a leitura à mão

Transcrever valores atrasa o controle e gera erro.

Solução

O 959150 leva a medição do instrumento ao aparelho Digimatic, sem passar pelo teclado.

Desafio Escolher o cabo pelo conector

Cada instrumento Digimatic tem um formato de saída.

Solução

O 959150 é o tipo C; confira a saída do instrumento nas págs. 09-23 e 09-24.

Desafio Aparelho fora da bancada

Painel ou carrinho de medição ficam longe do instrumento.

Solução

Com 2 m, o 959150 alcança; para o aparelho ao lado, há o 959149, de 1 m.

Desafio Enviar com um toque

Voltar ao aparelho a cada leitura interrompe a inspeção.

Solução

O conector reto do 959150 tem botão DATA.

Informações Técnicas

Especificações, detalhes de construção, variações da série e o que vem na caixa.

Especificações

  • Modelo: Cabo de conexão Digimatic tipo C
  • Marca: Mitutoyo
  • Tipo: (C) Com botão de saída
  • Notas / Obs.: Com botão DATA no conector do instrumento. Os micrômetros de conector CR têm cabo próprio (04AZB512 e 04AZB513).

Detalhes técnicos

Conector do instrumento
Tipo C, reto, com botão de saída
Outra ponta
Tipo D (plano de 10 pinos)
Comprimento
2 m
Outro comprimento
959149 (1 m)
Botão DATA no conector
Sim

Transmissão de dados

O 959150 é a ligação com fio entre o instrumento e o aparelho que recebe o dado.

Entrada do instrumento
Conector tipo C, reto, com botão de saída
Saída para o aparelho
Conector tipo D (plano de 10 pinos)
Aparelhos
IT-020U 264-020 (USB), IT-007R 264-007 (RS-232C), DP-1VA LOGGER 264-505A, MUX-10F 264-002A e contador EC
Direto na USB, sem aparelho
USB-ITN-C 06AFM380C
Sem fio
U-WAVE-T com o cabo 02AZD790C

Variações da série

Cabos de conexão Digimatic na loja

Código Tipo Comprimento Instrumentos
05CZA624 Tipo A 1 m Paquímetros 500-712, 500-776, 550 a 552 e 573-601; profundidade 571-251; escalas 572-600/601
05CZA625 Tipo A 2 m Paquímetros 500-712, 500-776, 550 a 552 e 573-601; profundidade 571-251; escalas 572-600/601
05CZA662 Tipo B 1 m Micrômetros 293-140-30, 293-230-30, 293-666-20 e outros; Holtest 468; cabeçotes 350; profundidade 329
05CZA663 Tipo B 2 m Micrômetros 293-140-30, 293-230-30, 293-666-20 e outros; Holtest 468; cabeçotes 350; profundidade 329
959149 Tipo C 1 m Paquímetros 500-150, 500-500, 500-443 e 573; profundidade 571-201; cabeçotes 164; escalas 572-203/300
959150 (este) Tipo C 2 m Paquímetros 500-150, 500-500, 500-443 e 573; profundidade 571-201; cabeçotes 164; escalas 572-203/300
936937 Tipo D 1 m Relógios ID-H/ID-F, QMH, Mu-Checker, LSM-9506, EB/EC-101D, SJ-210/310/410, durômetros HM-210/220, HV e HR
965014 Tipo D 2 m Relógios ID-H/ID-F, QMH, Mu-Checker, LSM-9506, EB/EC-101D, SJ-210/310/410, durômetros HM-210/220, HV e HR
937387 Tipo E 1 m Durômetros HM-102, HM-103, HM-320, HM-430 e HM-411
965013 Tipo E 2 m Durômetros HM-102, HM-103, HM-320, HM-430 e HM-411
905338 Tipo F 1 m Relógios ID-CX, ID-C112, ID-U, ID-SS e ID-SX; HDM/HD/HDS; Borematic 568; súbito 511; escalas SD-E/SDV-E/SD-F/SDV-F; HH-300
905409 Tipo F 2 m Relógios ID-CX, ID-C112, ID-U, ID-SS e ID-SX; HDM/HD/HDS; Borematic 568; súbito 511; escalas SD-E/SDV-E/SD-F/SDV-F; HH-300
21EAA194 Tipo G 1 m Relógios ID-N e ID-B
21EAA190 Tipo G 2 m Relógios ID-N e ID-B

Itens inclusos

  • Cabo de conexão Digimatic tipo C, 2 m, 959150

Perguntas e Respostas

Em que aparelhos o cabo Digimatic 959150 liga?

Em qualquer aparelho com entrada Digimatic tipo D: o conversor USB IT-020U, o conversor RS-232C IT-007R, a miniimpressora DP-1VA LOGGER, o multiplexador MUX-10F ou o contador EC.

O 959150 liga direto ao computador?

Não: vai a um aparelho com entrada tipo D. Para chegar à USB, use o IT-020U com este cabo, ou o USB-ITN-C 06AFM380C, que já tem o cabo embutido.

Qual a diferença entre o 959150 e o 959149?

O comprimento, 2 m no 959150 e 1 m no 959149. Conector do instrumento e lado do aparelho são os mesmos.

O 959150 serve para micrômetro de conector CR?

Não: nos cabos Digimatic, o CR tem código próprio, 04AZB512 ou 04AZB513, fora da loja. O tipo C só serve ao CR no USB-ITN e no U-WAVE-T (pág. 09-23).

Existe versão sem fio para o instrumento do 959150?

Sim, pelo U-WAVE-T: o cabo do mesmo conector é o 02AZD790C (padrão) ou o 02AZE140C (com pedal), com o transmissor 02AZD730H ou 02AZD880H e o receptor U-WAVE-R 02AZD810E. Em paquímetros e micrômetros, o U-WAVE fit dispensa o cabo, com unidade de conexão própria (pág. 09-12).

O conector do 959150 tem botão DATA?

Tem. Na tabela da pág. 09-23, o botão (data switch) aparece no conector tipo C: um toque envia a leitura ao aparelho.
