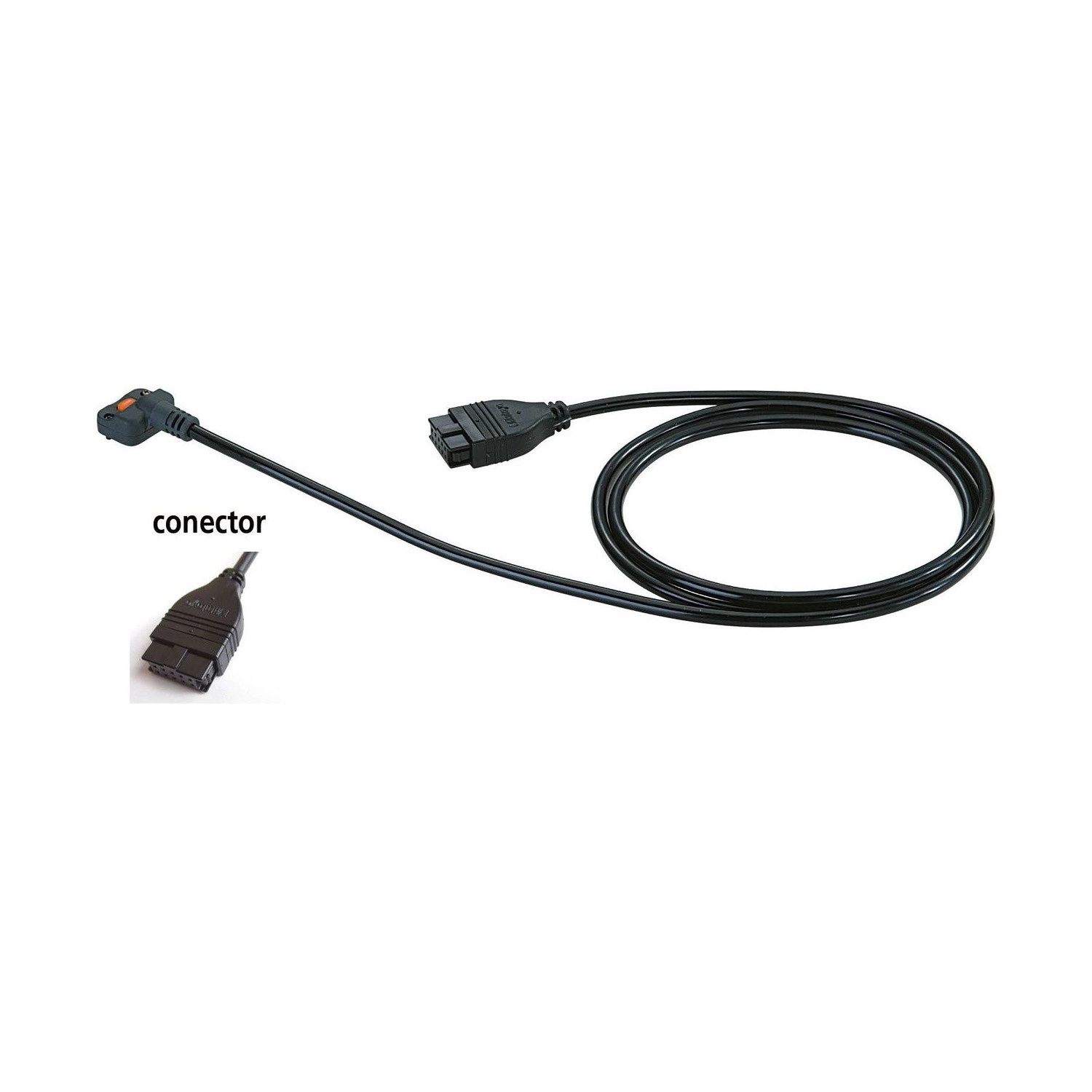

Cabo de Comunicação Plano com 10 Pinos DATA-2m - 965014

SKU: 965014

  Melhor Oferta
de: R$995,65 15% Economize R$149,35
por: R$803,99 À vista no PIX com 5% OFF
ou R$846,30 em até 6x de R$141,05 sem juros
Digite seu CEP para encontrar o melhor preço e o melhor frete da sua região
Não sei meu CEP Insira um CEP válido
Garantia
Produto original Mitutoyo
Compra Segura
100% protegida
Sobre o produto

Com 2 m, o 965014 leva a leitura de um instrumento Digimatic de conector tipo D (plano de 10 pinos) até o aparelho de entrada Digimatic: IT-020U, IT-007R, DP-1VA LOGGER, MUX-10F ou contador EC. O lado do aparelho é sempre o conector tipo D, igual em todos os cabos desta família.

No catálogo, o conector tipo D aparece em relógios comparadores Digimatic ID-H e ID-F, traçador de altura QMH-AX/BX, Mu-Checker digital, micrômetro a laser LSM-9506, contadores EB e EC-101D, rugosímetros SJ-210/310/410 e durômetros HM-210/220, HV-110/120, HR-530 e HR-600. Ligado ao IT-020U, o tipo D não atende EF/EH nem VL-B/S-B (nota 2), nem o SJ-210 e o EB (nota 4); entre os aparelhos desta família, as notas da pág. 09-24 citam só o IT-020U.

O conector não tem botão: a leitura sai pelo botão de dados do instrumento ou é pedida pelo aparelho. A versão de 1 m do mesmo conector é o 936937.

Resumo técnico
  • Conector tipo D · plano de 10 pinos
  • Cabo de 2 m · tipo D na outra ponta
  • Relógios, rugosímetros e durômetros
  • Versão de 1 m: 936937

Destaques do produto

O que distingue o 965014 entre os cabos de conexão Digimatic.

Plano de 10 pinos

Saída tipo D do instrumento.

2 m

Versão de 1 m: 936937.

IT-020U e MUX-10F

Também IT-007R, DP-1VA e EC.

Tipo D na outra ponta

Plano de 10 pinos.

Relógios, rugosímetros e durômetros

Pelo catálogo, pág. 09-23.

Sem botão DATA

Envio pelo instrumento ou aparelho.

Principais características

O que cada número do 965014 significa na prática.

  • Tipo D Conector

    Cada instrumento Digimatic tem um formato de saída, e o cabo precisa ser do mesmo tipo; aqui, plano de 10 pinos. Além disso, sem botão no conector, a leitura sai pelo botão do instrumento ou é pedida pelo aparelho (pág. 09-23).

  • Tipo D, plano de 10 pinos Outra ponta

    Todos os cabos desta família terminam no tipo D do lado do aparelho; de um cabo para outro, muda só o conector do instrumento (pág. 09-23).

  • 2 m Comprimento

    Com 2 m, alcança o aparelho quando ele fica mais longe do instrumento, como num painel ou num carrinho de medição. O mesmo conector em 1 m é o 936937 (pág. 09-23).

  • Para a porta USB IT-020U

    Converte a leitura em sinal de teclado USB e tem botão DATA grande e entrada para pedal; com o USB-ITPAK, passa a trabalhar como porta COM virtual (pág. 09-6).

  • Até 4 instrumentos MUX-10F

    Converte a saída Digimatic de até 4 instrumentos em RS-232C para o PC ou o CLP; quando o instrumento não tem botão, a leitura é puxada pela tecla do próprio MUX-10F (pág. 09-21).

  • Restrições com o IT-020U Atenção

    Com o IT-020U, o catálogo exclui os contadores EF/EH e o VL-B/S-B (nota 2) e o SJ-210 e o EB (nota 4) (pág. 09-24).

Quais problemas este produto resolve?

Situações em que o 965014 é a escolha certa.

Desafio Aparelho fora da bancada

Painel ou carrinho de medição ficam longe do instrumento.

Solução

Com 2 m, o 965014 alcança; para o aparelho ao lado, há o 936937, de 1 m.

Desafio Dureza impressa no posto

Copiar a dureza do visor para o relatório gera erro.

Solução

Com o 965014 no DP-1VA LOGGER, a leitura do HM-210/220, do HV ou do HR sai impressa, com estatística.

Desafio Vários instrumentos num posto

Ligar um instrumento por vez ao PC toma tempo.

Solução

O MUX-10F recebe até 4 instrumentos por cabos como o 965014 e manda tudo por RS-232C.

Desafio Erro de digitação

Ler o visor e digitar o número dá margem a troca de algarismo.

Solução

Pelo 965014, o valor sai do instrumento e chega ao aparelho como foi medido.

Informações Técnicas

Especificações, detalhes de construção, variações da série e o que vem na caixa.

Especificações

  • Modelo: Cabo de conexão Digimatic tipo D
  • Marca: Mitutoyo
  • Tipo: (D) Com 10 pinos modelo retangular
  • Notas / Obs.: Sem botão DATA no conector. Com o IT-020U, não serve para EF/EH, Litematic VL-B/S-B, SJ-210 e EB.

Detalhes técnicos

Conector do instrumento
Tipo D, plano de 10 pinos
Outra ponta
Tipo D (plano de 10 pinos)
Comprimento
2 m
Outro comprimento
936937 (1 m)
Botão DATA no conector
Não

Transmissão de dados

O 965014 é a ligação com fio entre o instrumento e o aparelho que recebe o dado.

Entrada do instrumento
Conector tipo D, plano de 10 pinos
Saída para o aparelho
Conector tipo D (plano de 10 pinos)
Aparelhos
IT-020U 264-020 (USB), IT-007R 264-007 (RS-232C), DP-1VA LOGGER 264-505A, MUX-10F 264-002A e contador EC
Direto na USB, sem aparelho
USB-ITN-D 06AFM380D
Sem fio
U-WAVE-T com o cabo 02AZD790D
Com o IT-020U
Não atende EF/EH, VL-B/S-B, SJ-210 e EB (notas 2 e 4)

Variações da série

Cabos de conexão Digimatic na loja

Código Tipo Comprimento Instrumentos
05CZA624 Tipo A 1 m Paquímetros 500-712, 500-776, 550 a 552 e 573-601; profundidade 571-251; escalas 572-600/601
05CZA625 Tipo A 2 m Paquímetros 500-712, 500-776, 550 a 552 e 573-601; profundidade 571-251; escalas 572-600/601
05CZA662 Tipo B 1 m Micrômetros 293-140-30, 293-230-30, 293-666-20 e outros; Holtest 468; cabeçotes 350; profundidade 329
05CZA663 Tipo B 2 m Micrômetros 293-140-30, 293-230-30, 293-666-20 e outros; Holtest 468; cabeçotes 350; profundidade 329
959149 Tipo C 1 m Paquímetros 500-150, 500-500, 500-443 e 573; profundidade 571-201; cabeçotes 164; escalas 572-203/300
959150 Tipo C 2 m Paquímetros 500-150, 500-500, 500-443 e 573; profundidade 571-201; cabeçotes 164; escalas 572-203/300
936937 Tipo D 1 m Relógios ID-H/ID-F, QMH, Mu-Checker, LSM-9506, EB/EC-101D, SJ-210/310/410, durômetros HM-210/220, HV e HR
965014 (este) Tipo D 2 m Relógios ID-H/ID-F, QMH, Mu-Checker, LSM-9506, EB/EC-101D, SJ-210/310/410, durômetros HM-210/220, HV e HR
937387 Tipo E 1 m Durômetros HM-102, HM-103, HM-320, HM-430 e HM-411
965013 Tipo E 2 m Durômetros HM-102, HM-103, HM-320, HM-430 e HM-411
905338 Tipo F 1 m Relógios ID-CX, ID-C112, ID-U, ID-SS e ID-SX; HDM/HD/HDS; Borematic 568; súbito 511; escalas SD-E/SDV-E/SD-F/SDV-F; HH-300
905409 Tipo F 2 m Relógios ID-CX, ID-C112, ID-U, ID-SS e ID-SX; HDM/HD/HDS; Borematic 568; súbito 511; escalas SD-E/SDV-E/SD-F/SDV-F; HH-300
21EAA194 Tipo G 1 m Relógios ID-N e ID-B
21EAA190 Tipo G 2 m Relógios ID-N e ID-B

Itens inclusos

  • Cabo de conexão Digimatic tipo D, 2 m, 965014

Perguntas e Respostas

Em que aparelhos o cabo Digimatic 965014 liga?

Em qualquer aparelho com entrada Digimatic tipo D: o conversor USB IT-020U, o conversor RS-232C IT-007R, a miniimpressora DP-1VA LOGGER, o multiplexador MUX-10F ou o contador EC.

O 965014 liga direto ao computador?

Não: vai a um aparelho com entrada tipo D. Para chegar à USB, use o IT-020U com este cabo, ou o USB-ITN-D 06AFM380D, que já tem o cabo embutido. Com o USB-ITN-D, o ID-F, o Mu-Checker, o EB e o EC-101D pedem também o USB-ITPAK (nota 1).

Qual a diferença entre o 965014 e o 936937?

O comprimento, 2 m no 965014 e 1 m no 936937. Conector do instrumento e lado do aparelho são os mesmos.

O 965014 serve com o IT-020U para qualquer instrumento de conector D?

Nem todos: as notas 2 e 4 tiram do IT-020U os contadores EF/EH e VL-B/S-B, o rugosímetro SJ-210 e o contador EB (pág. 09-24).

Existe versão sem fio para o instrumento do 965014?

Existe: o transmissor U-WAVE-T (02AZD730H ou 02AZD880H) com o cabo 02AZD790D, ou o 02AZE140D com entrada para pedal, e o receptor U-WAVE-R 02AZD810E no PC. O U-WAVE-T não serve ao EF/EH, ao VL-B/S-B nem ao SJ-500/SV-2100.

Como o aparelho recebe a leitura, se o conector do 965014 não tem botão?

Quem dispara é o botão de dados do instrumento; se ele não tiver, a tecla do MUX-10F ou um comando do PC no IT-007R pedem a leitura (págs. 09-6 e 09-21).
