Cabo de Comunicação Plano Padrão Reto sem Botão DATA-1m - 905338

SKU: 905338

  Melhor Oferta
R$480,32 À vista no PIX com 5% OFF
ou R$505,60 em até 6x de R$84,27 sem juros
Digite seu CEP para encontrar o melhor preço e o melhor frete da sua região
Não sei meu CEP Insira um CEP válido
Garantia
Produto original Mitutoyo
Compra Segura
100% protegida
Sobre o produto

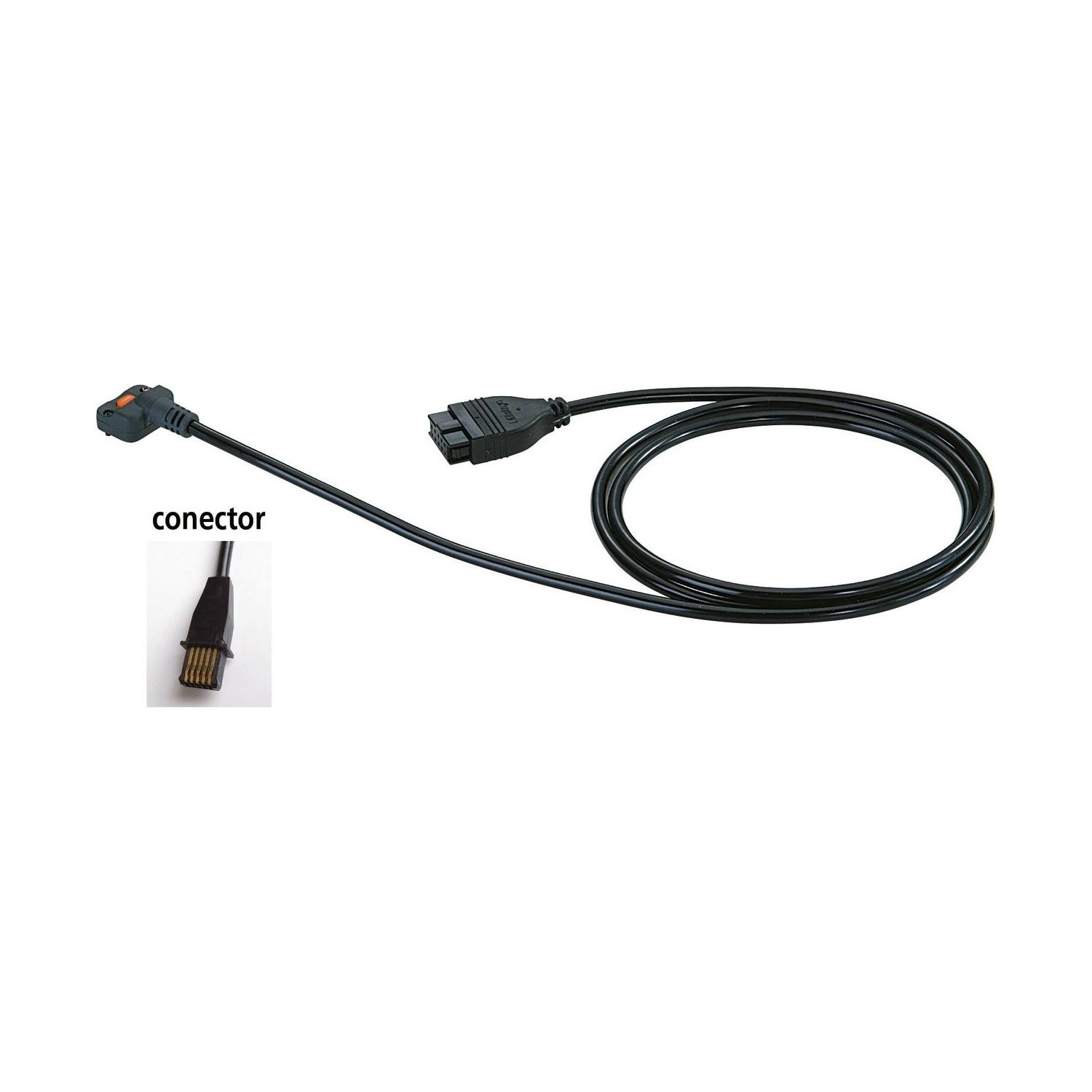

Com 1 m, liga um instrumento Digimatic de conector tipo F (plano reto) a um aparelho que recebe o dado: o conversor USB IT-020U, o conversor RS-232C IT-007R, a miniimpressora DP-1VA LOGGER, o multiplexador MUX-10F ou o contador EC. Na outra ponta, o conector é sempre o tipo D (plano de 10 pinos).

No catálogo, o conector tipo F aparece em relógios comparadores Digimatic ID-CX, ID-C112AX/RXB/GXB, ID-U, ID-SS e ID-SX, as linhas HDM-AX, HD-AX, HDS-HC e HDS-C, Borematic ABS 568-361-10/568-362-10, súbito Digimatic 511-501/511-502, unidades de escala SD-E, SDV-E, SD-F e SDV-F, durômetro HH-300 e medidor de profundidade com relógio ID-CX. Instrumento com conector em L usa cabo próprio: 905689/905690 (FB), 905691/905692 (FR) ou 905693/905694 (FL), que a loja não vende (pág. 09-24).

Do outro lado, cada aparelho faz uma coisa: o IT-020U entra no PC como teclado pela USB, o IT-007R fala RS-232C e responde a comando do PC, o MUX-10F junta até 4 instrumentos e o DP-1VA LOGGER imprime e faz estatística (págs. 09-6, 09-20 e 09-21). A versão de 2 m é o 905409.

Resumo técnico
  • Conector tipo F · plano reto
  • Cabo de 1 m · tipo D na outra ponta
  • Relógios, súbitos e escalas SD
  • Versão de 2 m: 905409

Aproveite o máximo do seu cabo Digimatic

Kits para levar as medições ao computador com o cabo desta página.

Destaques do produto

O que distingue o 905338 entre os cabos de conexão Digimatic.

Plano reto

Saída tipo F do instrumento.

1 m

Comprimento do cabo.

Sem botão DATA

Leitura pedida pelo aparelho.

IT-020U e MUX-10F

Entre outros aparelhos Digimatic.

Tipo D na outra ponta

Igual em toda a família.

Relógios, súbitos e escalas SD

Pelo catálogo, pág. 09-24.

Principais características

O que cada número do 905338 significa na prática.

  • Tipo F Conector

    Cada instrumento Digimatic tem um formato de saída, e o cabo precisa ser do mesmo tipo; aqui, plano reto. Além disso, sem botão no conector, a leitura sai pelo botão do instrumento ou é pedida pelo aparelho (pág. 09-24).

  • Tipo D, plano de 10 pinos Outra ponta

    Todos os cabos desta família terminam no tipo D do lado do aparelho; de um cabo para outro, muda só o conector do instrumento (pág. 09-23).

  • 1 m Comprimento

    O catálogo traz este conector em 1 m e 2 m: este é o de 1 m, para aparelho ao lado do instrumento, sem cabo sobrando na bancada. O de 2 m é o 905409 (pág. 09-23).

  • Até 4 instrumentos MUX-10F

    Converte a saída Digimatic de até 4 instrumentos em RS-232C para o PC ou o CLP; quando o instrumento não tem botão, a leitura é puxada pela tecla do próprio MUX-10F (pág. 09-21).

  • Imprime e guarda DP-1VA LOGGER

    Miniimpressora que imprime cada medição, calcula estatística, desenha histograma e carta Xbar-R e guarda até 1.000 leituras para passar ao PC por USB (pág. 09-20).

  • Saída em L tem cabo próprio Atenção

    Para saída em L, o catálogo tem cabos Digimatic à parte, 905689 a 905694 (FB, FR e FL), não vendidos na loja; este F é o de saída reta (pág. 09-24).

Quais problemas este produto resolve?

Situações em que o 905338 é a escolha certa.

Desafio Anotar a leitura à mão

Transcrever valores atrasa o controle e gera erro.

Solução

O 905338 leva a medição do instrumento ao aparelho Digimatic, sem passar pelo teclado.

Desafio Escolher o cabo pelo conector

Cada instrumento Digimatic tem um formato de saída.

Solução

O 905338 é o tipo F; confira a saída do instrumento nas págs. 09-23 e 09-24.

Desafio Bancada compacta

Com o aparelho perto, um cabo longo só enrosca.

Solução

Com 1 m, o 905338 fica justo; para mais alcance, o 905409 tem 2 m.

Desafio Relógio sem botão de dados

O conector plano reto não tem botão.

Solução

Pelo 905338, o IT-007R pede a leitura por comando do PC.

Informações Técnicas

Especificações, detalhes de construção, variações da série e o que vem na caixa.

Especificações

  • Modelo: Cabo de conexão Digimatic tipo F
  • Marca: Mitutoyo
  • Tipo: (F) Modelo reto
  • Notas / Obs.: Sem botão DATA no conector.

Detalhes técnicos

Conector do instrumento
Tipo F, plano reto
Outra ponta
Tipo D (plano de 10 pinos)
Comprimento
1 m
Outro comprimento
905409 (2 m)
Botão DATA no conector
Não

Transmissão de dados

O 905338 é a ligação com fio entre o instrumento e o aparelho que recebe o dado.

Entrada do instrumento
Conector tipo F, plano reto
Saída para o aparelho
Conector tipo D (plano de 10 pinos)
Aparelhos
IT-020U 264-020 (USB), IT-007R 264-007 (RS-232C), DP-1VA LOGGER 264-505A, MUX-10F 264-002A e contador EC
Direto na USB, sem aparelho
USB-ITN-F 06AFM380F
Sem fio
U-WAVE-T com o cabo 02AZD790F

Variações da série

Cabos de conexão Digimatic na loja

Código Tipo Comprimento Instrumentos
05CZA624 Tipo A 1 m Paquímetros 500-712, 500-776, 550 a 552 e 573-601; profundidade 571-251; escalas 572-600/601
05CZA625 Tipo A 2 m Paquímetros 500-712, 500-776, 550 a 552 e 573-601; profundidade 571-251; escalas 572-600/601
05CZA662 Tipo B 1 m Micrômetros 293-140-30, 293-230-30, 293-666-20 e outros; Holtest 468; cabeçotes 350; profundidade 329
05CZA663 Tipo B 2 m Micrômetros 293-140-30, 293-230-30, 293-666-20 e outros; Holtest 468; cabeçotes 350; profundidade 329
959149 Tipo C 1 m Paquímetros 500-150, 500-500, 500-443 e 573; profundidade 571-201; cabeçotes 164; escalas 572-203/300
959150 Tipo C 2 m Paquímetros 500-150, 500-500, 500-443 e 573; profundidade 571-201; cabeçotes 164; escalas 572-203/300
936937 Tipo D 1 m Relógios ID-H/ID-F, QMH, Mu-Checker, LSM-9506, EB/EC-101D, SJ-210/310/410, durômetros HM-210/220, HV e HR
965014 Tipo D 2 m Relógios ID-H/ID-F, QMH, Mu-Checker, LSM-9506, EB/EC-101D, SJ-210/310/410, durômetros HM-210/220, HV e HR
937387 Tipo E 1 m Durômetros HM-102, HM-103, HM-320, HM-430 e HM-411
965013 Tipo E 2 m Durômetros HM-102, HM-103, HM-320, HM-430 e HM-411
905338 (este) Tipo F 1 m Relógios ID-CX, ID-C112, ID-U, ID-SS e ID-SX; HDM/HD/HDS; Borematic 568; súbito 511; escalas SD-E/SDV-E/SD-F/SDV-F; HH-300
905409 Tipo F 2 m Relógios ID-CX, ID-C112, ID-U, ID-SS e ID-SX; HDM/HD/HDS; Borematic 568; súbito 511; escalas SD-E/SDV-E/SD-F/SDV-F; HH-300
21EAA194 Tipo G 1 m Relógios ID-N e ID-B
21EAA190 Tipo G 2 m Relógios ID-N e ID-B

Itens inclusos

  • Cabo de conexão Digimatic tipo F, 1 m, 905338

Perguntas e Respostas

Cabo Digimatic tipo F: em que instrumento o 905338 encaixa?

Relógios ID-CX, ID-C112, ID-U, ID-SS e ID-SX, as linhas HDM, HD e HDS, o Borematic 568, o súbito 511, as escalas SD-E/SDV-E/SD-F/SDV-F e o durômetro HH-300, de conector plano reto.

O 905338 liga direto ao computador?

Não liga: do outro lado precisa de um aparelho Digimatic. Para a USB, o caminho é o IT-020U com este cabo ou o USB-ITN-F 06AFM380F, cabo e conversor numa peça só. Com o USB-ITN-F, o ID-U, o ID-SS e o ID-SX pedem também o USB-ITPAK (nota 1).

Qual a diferença entre o 905338 e o 905409?

Só o comprimento: o 905338 tem 1 m e o 905409 tem 2 m. Os dois têm o conector tipo F e o tipo D na outra ponta.

O 905338 serve para instrumento com saída em L?

Não: FB, FR e FL têm cabos próprios, do 905689 ao 905694, que a loja não vende. O 905338 é o de saída reta.

Existe versão sem fio para o instrumento do 905338?

Existe: o transmissor U-WAVE-T (02AZD730H ou 02AZD880H) com o cabo 02AZD790F, ou o 02AZE140F com entrada para pedal, e o receptor U-WAVE-R 02AZD810E no PC.

Como o aparelho recebe a leitura, se o conector do 905338 não tem botão?

Quem dispara é o botão de dados do instrumento; se ele não tiver, a tecla do MUX-10F ou um comando do PC no IT-007R pedem a leitura (págs. 09-6 e 09-21).
