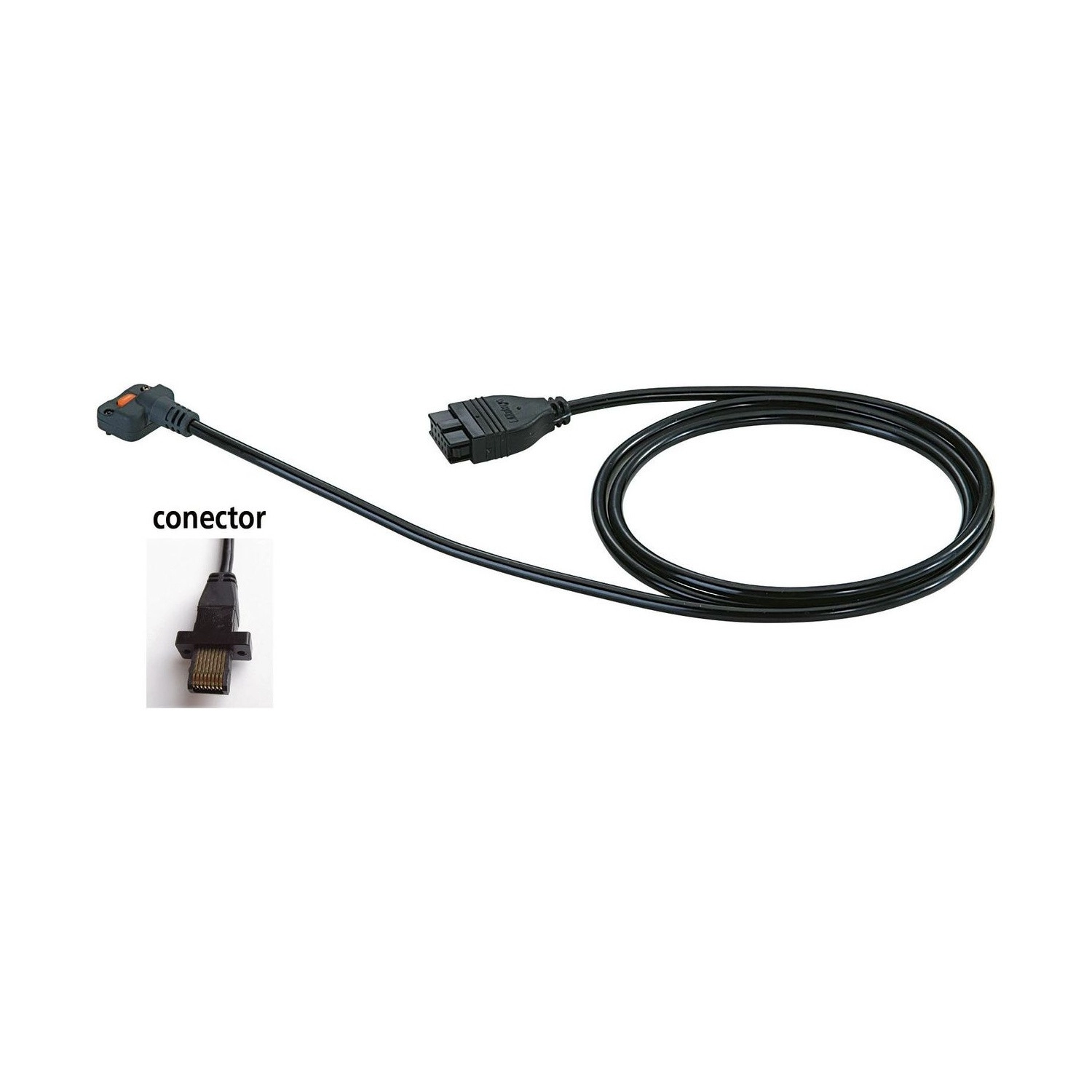

Cabo de Comunicação Modelo Reto à Prova d'água DATA-2m - 21EAA190

SKU: 21EAA190

  Melhor Oferta
de: R$722,26 15% Economize R$108,34
por: R$583,22 À vista no PIX com 5% OFF
ou R$613,92 em até 6x de R$102,32 sem juros
Digite seu CEP para encontrar o melhor preço e o melhor frete da sua região
Não sei meu CEP Insira um CEP válido
Garantia
Produto original Mitutoyo
Compra Segura
100% protegida
Sobre o produto

Com 2 m, o 21EAA190 leva a leitura de um instrumento Digimatic de conector tipo G (plano reto à prova d'água) até o aparelho de entrada Digimatic: IT-020U, IT-007R, DP-1VA LOGGER, MUX-10F ou contador EC. O lado do aparelho é sempre o conector tipo D, igual em todos os cabos desta família.

Pela tabela de conectores do catálogo, o tipo G é o de relógios comparadores Digimatic ID-N e ID-B. Relógio ID-CX vai no tipo F (905338/905409), e relógio ID-CNX ou ID-FNX tem conector SF, com cabo 06AGL011/021, não vendido na loja (pág. 09-24).

Do outro lado, cada aparelho faz uma coisa: o IT-020U entra no PC como teclado pela USB, o IT-007R fala RS-232C e responde a comando do PC, o MUX-10F junta até 4 instrumentos e o DP-1VA LOGGER imprime e faz estatística (págs. 09-6, 09-20 e 09-21). A versão de 1 m é o 21EAA194.

Resumo técnico
  • Conector tipo G · plano reto à prova d'água
  • Cabo de 2 m · tipo D na outra ponta
  • Relógios ID-N e ID-B
  • Versão de 1 m: 21EAA194

Aproveite o máximo do seu cabo Digimatic

Kits para levar as medições ao computador com o cabo desta página.

Destaques do produto

O que distingue o 21EAA190 entre os cabos de conexão Digimatic.

Plano reto à prova d'água

Saída tipo G do instrumento.

2 m

Versão de 1 m: 21EAA194.

Relógios ID-N e ID-B

Pelo catálogo, pág. 09-24.

Sem botão DATA

Leitura pedida pelo aparelho.

IT-020U e MUX-10F

Entre outros aparelhos Digimatic.

Tipo D na outra ponta

Igual em toda a família.

Principais características

O que cada número do 21EAA190 significa na prática.

  • Tipo G Conector

    O cabo segue o formato da saída Digimatic do instrumento: o G é plano reto à prova d'água, e sem botão no conector, a leitura sai pelo botão do instrumento ou é pedida pelo aparelho (pág. 09-24).

  • Tipo D, plano de 10 pinos Outra ponta

    O lado do aparelho é o mesmo em todos os cabos Digimatic de conexão; por isso o 21EAA190 serve ao IT-020U, ao IT-007R, ao DP-1VA LOGGER, ao MUX-10F e ao contador EC (pág. 09-23).

  • 2 m Comprimento

    Com 2 m, alcança o aparelho quando ele fica mais longe do instrumento, como num painel ou num carrinho de medição. O mesmo conector em 1 m é o 21EAA194 (pág. 09-23).

  • Imprime e guarda DP-1VA LOGGER

    Miniimpressora que imprime cada medição, calcula estatística, desenha histograma e carta Xbar-R e guarda até 1.000 leituras para passar ao PC por USB (pág. 09-20).

  • Para RS-232C IT-007R

    Manda a leitura pela porta serial RS-232C e atende ao comando de pedido de dado do PC, que dispara a leitura sem o operador tocar no instrumento (pág. 09-6).

  • ID-CX e ID-CNX não são G Atenção

    Os relógios ID-CNX e ID-FNX não usam este cabo: têm conector SF, com o cabo Digimatic 06AGL011/021, que a loja não vende; o ID-CX é tipo F (pág. 09-24).

Quais problemas este produto resolve?

Situações em que o 21EAA190 é a escolha certa.

Desafio Relógio ID-N ou ID-B sem botão no cabo

O conector G não tem botão de saída.

Solução

Com o 21EAA190 no MUX-10F, a tecla do aparelho puxa a leitura.

Desafio Vários instrumentos num posto

Ligar um instrumento por vez ao PC toma tempo.

Solução

O MUX-10F recebe até 4 instrumentos por cabos como o 21EAA190 e manda tudo por RS-232C.

Desafio Erro de digitação

Ler o visor e digitar o número dá margem a troca de algarismo.

Solução

Pelo 21EAA190, o valor sai do instrumento e chega ao aparelho como foi medido.

Desafio Escolher o cabo pelo conector

Cada instrumento Digimatic tem um formato de saída.

Solução

O 21EAA190 é o tipo G; confira a saída do instrumento nas págs. 09-23 e 09-24.

Informações Técnicas

Especificações, detalhes de construção, variações da série e o que vem na caixa.

Especificações

  • Modelo: Cabo de conexão Digimatic tipo G
  • Marca: Mitutoyo
  • Tipo: (G) Modelo reto à prova d'água
  • Notas / Obs.: Sem botão DATA no conector.

Detalhes técnicos

Conector do instrumento
Tipo G, plano reto à prova d'água
Outra ponta
Tipo D (plano de 10 pinos)
Comprimento
2 m
Outro comprimento
21EAA194 (1 m)
Botão DATA no conector
Não

Transmissão de dados

O 21EAA190 é a ligação com fio entre o instrumento e o aparelho que recebe o dado.

Entrada do instrumento
Conector tipo G, plano reto à prova d'água
Saída para o aparelho
Conector tipo D (plano de 10 pinos)
Aparelhos
IT-020U 264-020 (USB), IT-007R 264-007 (RS-232C), DP-1VA LOGGER 264-505A, MUX-10F 264-002A e contador EC
Direto na USB, sem aparelho
USB-ITN-G 06AFM380G
Sem fio
U-WAVE-T com o cabo 02AZD790G

Variações da série

Cabos de conexão Digimatic na loja

Código Tipo Comprimento Instrumentos
05CZA624 Tipo A 1 m Paquímetros 500-712, 500-776, 550 a 552 e 573-601; profundidade 571-251; escalas 572-600/601
05CZA625 Tipo A 2 m Paquímetros 500-712, 500-776, 550 a 552 e 573-601; profundidade 571-251; escalas 572-600/601
05CZA662 Tipo B 1 m Micrômetros 293-140-30, 293-230-30, 293-666-20 e outros; Holtest 468; cabeçotes 350; profundidade 329
05CZA663 Tipo B 2 m Micrômetros 293-140-30, 293-230-30, 293-666-20 e outros; Holtest 468; cabeçotes 350; profundidade 329
959149 Tipo C 1 m Paquímetros 500-150, 500-500, 500-443 e 573; profundidade 571-201; cabeçotes 164; escalas 572-203/300
959150 Tipo C 2 m Paquímetros 500-150, 500-500, 500-443 e 573; profundidade 571-201; cabeçotes 164; escalas 572-203/300
936937 Tipo D 1 m Relógios ID-H/ID-F, QMH, Mu-Checker, LSM-9506, EB/EC-101D, SJ-210/310/410, durômetros HM-210/220, HV e HR
965014 Tipo D 2 m Relógios ID-H/ID-F, QMH, Mu-Checker, LSM-9506, EB/EC-101D, SJ-210/310/410, durômetros HM-210/220, HV e HR
937387 Tipo E 1 m Durômetros HM-102, HM-103, HM-320, HM-430 e HM-411
965013 Tipo E 2 m Durômetros HM-102, HM-103, HM-320, HM-430 e HM-411
905338 Tipo F 1 m Relógios ID-CX, ID-C112, ID-U, ID-SS e ID-SX; HDM/HD/HDS; Borematic 568; súbito 511; escalas SD-E/SDV-E/SD-F/SDV-F; HH-300
905409 Tipo F 2 m Relógios ID-CX, ID-C112, ID-U, ID-SS e ID-SX; HDM/HD/HDS; Borematic 568; súbito 511; escalas SD-E/SDV-E/SD-F/SDV-F; HH-300
21EAA194 Tipo G 1 m Relógios ID-N e ID-B
21EAA190 (este) Tipo G 2 m Relógios ID-N e ID-B

Itens inclusos

  • Cabo de conexão Digimatic tipo G, 2 m, 21EAA190

Perguntas e Respostas

Em que aparelhos o cabo Digimatic 21EAA190 liga?

No IT-020U, no IT-007R, no DP-1VA LOGGER, no MUX-10F e no contador EC: todos têm entrada Digimatic tipo D, a ponta comum dos cabos desta família (pág. 09-23).

O 21EAA190 liga direto ao computador?

Não liga: do outro lado precisa de um aparelho Digimatic. Para a USB, o caminho é o IT-020U com este cabo ou o USB-ITN-G 06AFM380G, cabo e conversor numa peça só.

Qual a diferença entre o 21EAA190 e o 21EAA194?

O comprimento, 2 m no 21EAA190 e 1 m no 21EAA194. Conector do instrumento e lado do aparelho são os mesmos.

O 21EAA190 serve para relógio ID-CX ou ID-CNX?

Não serve. Cada um tem o seu: F para o ID-CX e SF para o ID-CNX. O conector G é do ID-N e do ID-B (pág. 09-24).

Existe versão sem fio para o instrumento do 21EAA190?

Existe: o transmissor U-WAVE-T (02AZD730H ou 02AZD880H) com o cabo 02AZD790G, ou o 02AZE140G com entrada para pedal, e o receptor U-WAVE-R 02AZD810E no PC.

Como o aparelho recebe a leitura, se o conector do 21EAA190 não tem botão?

Pelo botão de dados do instrumento. Sem ele, o MUX-10F puxa a leitura pela tecla dele, e o IT-007R, por comando do PC (págs. 09-6 e 09-21).
