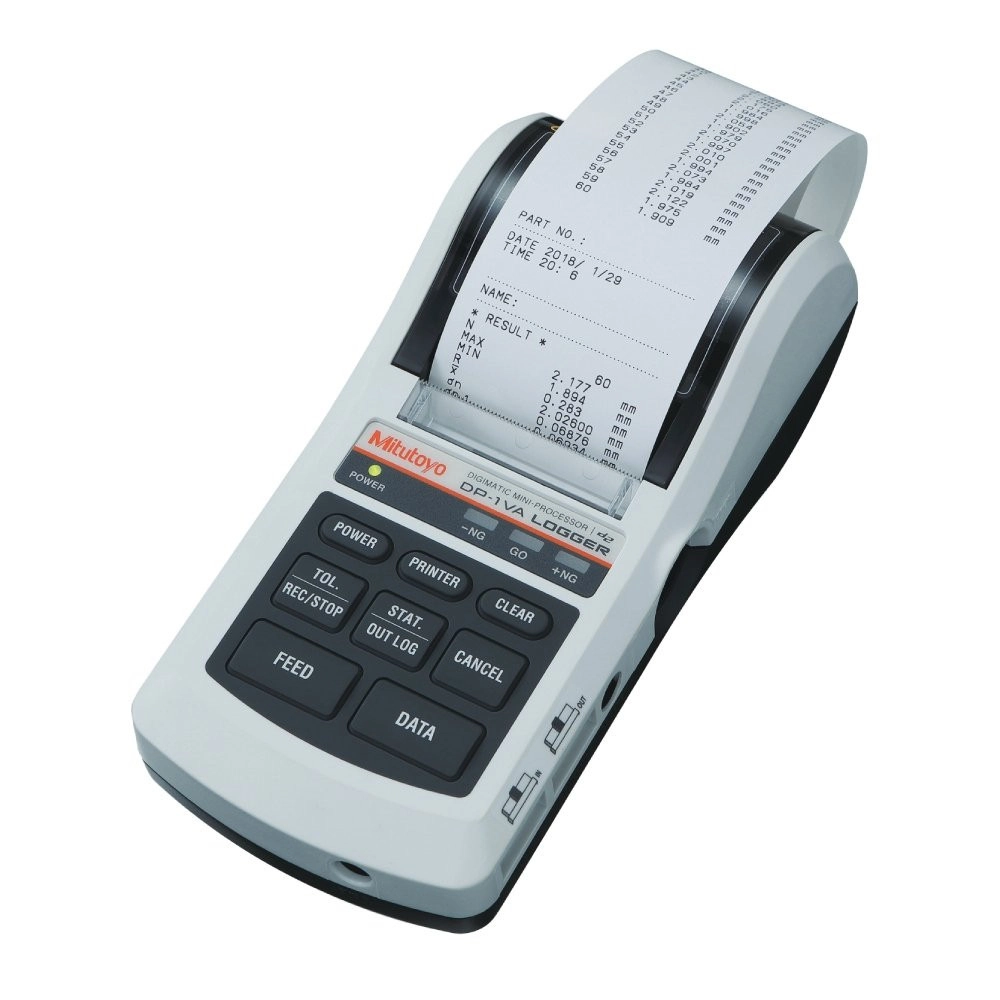

Miniprocessador Digimatic DP-1VA Logger - 264-505A
Vídeo
Miniprocessador Digimatic DP-1VA Logger - 264-505A

Miniprocessador Digimatic DP-1VA Logger - 264-505A

SKU: 264-505A

Solicite um Orçamento

Loading gears animation
Garantia
Produto original Mitutoyo
Acessórios inclusos
Adaptador CA (6 V, 2 A)
Compra Segura
100% protegida
Sobre o produto

Impressora de bolso que recebe a medição de instrumentos Digimatic, imprime o resultado e faz a análise estatística na hora, sem computador.

Além do que o DP-1VR já fazia (imprimir e calcular), ele registra até 1.000 dados na memória e os transfere de uma vez para uma planilha Excel de certificado de inspeção, ligado ao PC por cabo USB (opcional). Imprime histograma, carta D e cartas de controle X̄-R, e aceita cinco conjuntos de limites GO/±NG.

A impressão é térmica, a 0,8 s por linha, em papel de 58 mm × 48 m. Funciona com o adaptador CA de 6 V e 2 A que acompanha o produto ou com 4 pilhas AA. O sufixo A do código indica o adaptador CA para a América do Norte.

Resumo técnico
  • DP-1VA LOGGER · impressora de dados
  • Registra até 1.000 dados · envia ao Excel por USB
  • Estatística, histograma e cartas X̄-R
  • Adaptador CA 6 V incluso · ou 4 pilhas AA

Destaques do produto

O que o 264-505A faz com a medição.

Imprime na hora

Térmica, 0,8 s por linha, com data e hora do relógio interno.

Registro de dados

Até 1.000 medidas, iniciadas e paradas pela tecla REC/STOP.

Saída USB

Medida a medida ou o lote inteiro para a planilha Excel.

Estatística

Histograma, carta D, cartas X̄-R, Cp e Cpk no papel.

GO/±NG

Cinco conjuntos de limites e lâmpadas no painel.

Pilha ou tomada

Adaptador 6 V incluso ou 4 pilhas AA; 390 g.

Principais características

O que cada número do 264-505A significa na prática.

  • Até 1.000 dados Registro

    Segurando a tecla TOL.|REC/STOP, o registro começa e para; segurando STAT.|OUT LOG, o log sai impresso e pela USB em três formatos: com a hora, com o número da medida ou com data e hora, pelo relógio interno (catálogo 2024, pág. 09-20; boletim 2287, pág. 4).

  • Em tempo real ou em lote Saída USB

    Pelo conector micro USB e um cabo opcional, cada medida vai ao PC na hora, ou todo o registro guardado desce de uma vez quando o operador volta da máquina; com o USB-ITPAK V2.1 e o MeasurLink, o Excel e a carta de controle na tela se preenchem sozinhos (boletim 2287, págs. 3, 4 e 7).

  • Modos 0 a 3 Estatística

    O modo 0 só julga GO/±NG; os modos 1 e 2 calculam N, máximo, mínimo, amplitude, média, desvio padrão, rejeição, Cp e Cpk e imprimem o histograma ou a carta D; o modo 3 monta as cartas X̄-R em subgrupos de até 10 (catálogo 2024, pág. 09-20).

  • 5 conjuntos GO/±NG Julgamento

    As lâmpadas −NG, GO e +NG do painel mostram se a medida ficou abaixo, dentro ou acima da tolerância, sem olhar o papel; a mesma decisão sai num conector próprio para acender uma lâmpada ou um alarme externo (boletim 2287, págs. 4 e 5; catálogo 2024, pág. 09-20).

  • 0,25 s a 60 min Entrada automática

    O temporizador lê o instrumento sozinho em intervalos de 0,25 s, 1 s, 5 s, 30 s, 1, 30 ou 60 min e registra uma medição contínua sem apertar botão; o pedal 937179T, opcional, faz a leitura com o pé no lugar da tecla DATA (boletim 2287, pág. 5).

  • Térmica, 0,8 s por linha Impressão e energia

    Rolo de 58 mm × 48 m com carga em um toque, cerca de 10.000 linhas normais; funciona no adaptador de 6 V incluso ou em 4 pilhas AA, com cerca de 10.000 linhas em NiMH, e pesa 390 g com alça para levar à máquina (catálogo 2024, pág. 09-20; boletim 2287, pág. 5).

Quais problemas este produto resolve?

Situações em que o 264-505A resolve.

Desafio Medição no chão de fábrica, sem PC

Levar um computador até a máquina nem sempre é possível.

Solução

O 264-505A imprime e calcula a estatística ali mesmo.

Desafio Passar a limpo no Excel

Digitar medições na planilha toma tempo e abre espaço para erro.

Solução

O 264-505A guarda até 1.000 dados e os envia em lote para a planilha de certificado.

Desafio Controle estatístico do processo

Sem gráfico, a tendência da medição passa despercebida.

Solução

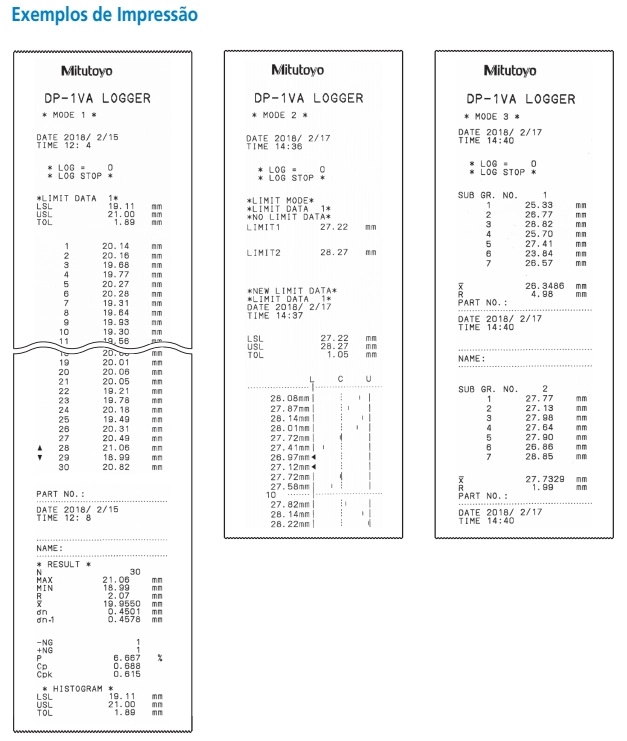

O 264-505A imprime histograma, carta D e cartas X̄-R.

Desafio Separar peça boa de ruim

Conferir tolerância medida a medida cansa o operador.

Solução

Com os limites GO/±NG, o 264-505A julga cada medição.

Informações Técnicas

Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.

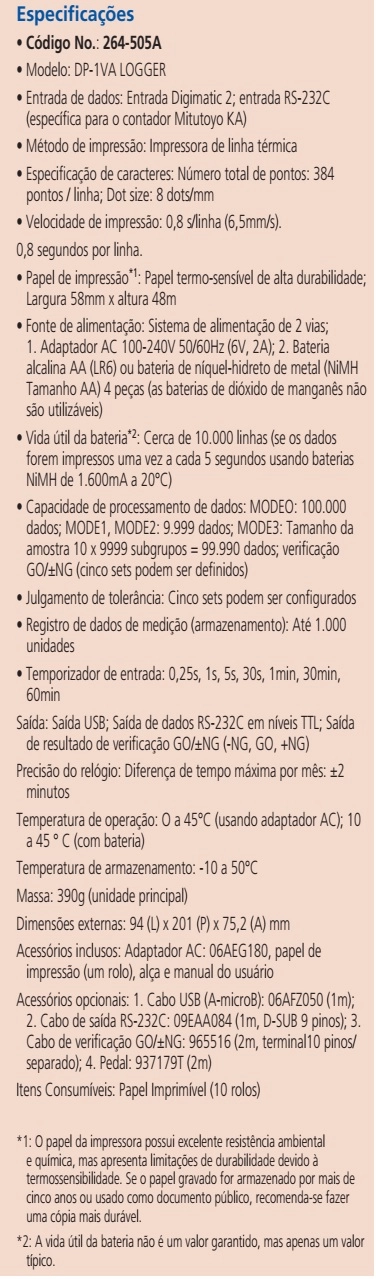

Especificações

  • Serie: 264
  • Modelo: DP-1VA LOGGER
  • Marca: Mitutoyo
  • Saída de Dados: USB, RS-232C em nível TTL e resultado GO/±NG (+NG, GO, −NG)
  • Notas / Obs.: Impressora térmica (papel de 58 mm × 48 m). Guarda até 1.000 dados para transferir ao PC por USB (cabo opcional). Massa: 390 g. Sufixo A: adaptador CA para a América do Norte.

Detalhes técnicos

Capacidade
Modo 0: 100.000 dados; modos 1 e 2: 9.999; modo 3: 10 × 9.999 subgrupos
Julgamento GO/±NG
Cinco conjuntos de limites
Temporizador de entrada
0,25 s, 1 s, 5 s, 30 s, 1 min, 30 min e 60 min
Velocidade de impressão
0,8 s por linha (6,5 mm/s, com adaptador CA)
Papel
Térmico de alta durabilidade, 58 mm × 48 m; 10.000 linhas normais ou 7.000 grandes por rolo; reposição 09EAA082 (10 rolos)
Autonomia com pilhas
Cerca de 10.000 linhas (impressão a cada 5 s, pilhas NiMH de 1.600 mAh, a 20 °C)
Sufixo A
Adaptador CA para a América do Norte

Funções

Modos do 264-505A
Modo 0

Julgamento GO/±NG.

Modos 1 e 2

Estatística: número de dados, máximo, mínimo, amplitude, média, desvio padrão, Cp e Cpk.

Modo 3

Cartas de controle X̄-R, por subgrupos.

Transmissão de dados

O 264-505A recebe a medição pela entrada Digimatic e entrega os dados por três saídas. Os cabos de cada saída e o pedal são opcionais.

Entrada Digimatic
Cabo de conexão Digimatic do tipo de conector do instrumento
Entrada RS-232C
Só para o contador KA da Mitutoyo
Saída USB para o PC
Cabo A-micro B; envio em lote para planilha Excel
Saída RS-232C
Em nível TTL
Saída GO/±NG
Resultado em +NG, GO e −NG
Pedal
937179T, para disparar a entrada

Variações da série

Miniprocessador Digimatic DP-1VA LOGGER

Código Modelo Função Saídas
264-505A (este) DP-1VA LOGGER Impressora térmica + registro de dados USB · RS-232C · GO/±NG

Itens inclusos

  • Miniprocessador DP-1VA LOGGER 264-505A
  • Adaptador CA 6 V, 2 A (versão para a América do Norte)

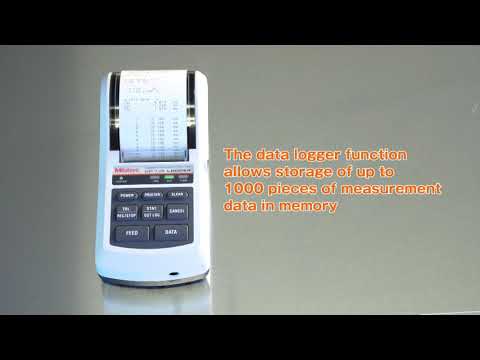

Vídeo

Perguntas e Respostas

O que o 264-505A faz além de imprimir?

Calcula estatística, imprime histograma, carta D e cartas X̄-R, julga GO/±NG e registra até 1.000 dados para enviar ao PC.

Como passar os dados do 264-505A para o computador?

Por cabo USB A-micro B (opcional), medida a medida ou em lote: os dados guardados vão de uma vez para uma planilha Excel de certificado de inspeção.

Como o 264-505A é alimentado?

Pelo adaptador CA de 6 V e 2 A que acompanha o produto ou por 4 pilhas AA (alcalinas ou NiMH). Pilha de manganês não serve.

O que significa o A no código 264-505A?

Pelo catálogo, o sufixo indica o adaptador CA: A é a versão para a América do Norte.

Que instrumentos se ligam ao 264-505A?

Instrumentos com saída Digimatic, pelo cabo Digimatic do tipo de conector de cada um. A entrada RS-232C é só para o contador KA da Mitutoyo.

Quanto imprime um rolo de papel no 264-505A?

Cerca de 10.000 linhas de caracteres normais ou 7.000 de caracteres grandes, em papel térmico de 58 mm × 48 m.
