Software Opcional Para Interface Input Tool USB Direta e U-WAVE - USB-ITPAK V2.1 – 06AFM386

SKU: 06AFM386

  Melhor Oferta
de: R$3.043,43 15% Economize R$456,51
por: R$2.457,57 À vista no PIX com 5% OFF
ou R$2.586,92 em até 6x de R$431,15 sem juros
Digite seu CEP para encontrar o melhor preço e o melhor frete da sua região
Não sei meu CEP Insira um CEP válido
Garantia
Produto original Mitutoyo
Compra Segura
100% protegida
Sobre o produto

Monta o procedimento de coleta no Excel: define onde cada medição entra (pasta, planilha, faixa de células e movimento do cursor) quando os dados chegam de instrumentos Digimatic pelo IT-016U, pelo IT-020U, pelo USB-ITN, pelo U-WAVE ou pelo DP-1VA LOGGER. O pacote traz o software e o dongle USB que o libera no PC.

Em alguns casos ele é obrigatório: com o USB-ITN, para os relógios ID-F, ID-U, ID-SS e ID-SX, o Mu-Checker e os contadores EB e EC-101D; quando nem o instrumento nem o USB-ITN têm botão de dados; e para usar o pedal 937179T com o USB-ITN, junto com o adaptador USB-FSW 06ADV384, que a loja não vende (págs. 09-5 e 09-24).

Tem três modos: sequencial, que preenche o certificado de inspeção na ordem do procedimento; simultâneo, que lê de uma vez os instrumentos montados num dispositivo; e individual, que junta num PC inspeções feitas em postos separados. Com o U-WAVE, cada transmissor pode ir para a sua planilha, pelo número dele (págs. 09-15 e 09-16).

Resumo técnico
  • USB-ITPAK V2.1 · software e dongle USB
  • Medição sequencial, simultânea e individual
  • Obrigatório em alguns instrumentos com o USB-ITN
  • Windows 2000 SP4 a 10 · Excel 2002 a 365

Destaques do produto

O que o 06AFM386 acrescenta à coleta de dados Digimatic.

Direto no Excel

Pasta, planilha e faixa de células.

3 modos de medição

Sequencial, simultânea e individual.

Obrigatório às vezes

Em alguns instrumentos com o USB-ITN.

Pedal com USB-FSW

Pede, cancela, pula e insere texto.

Porta COM virtual

Driver incluso no software.

17 idiomas

Inclusive português e espanhol.

Principais características

O que cada número do 06AFM386 significa na prática.

  • Certificado na ordem Sequencial

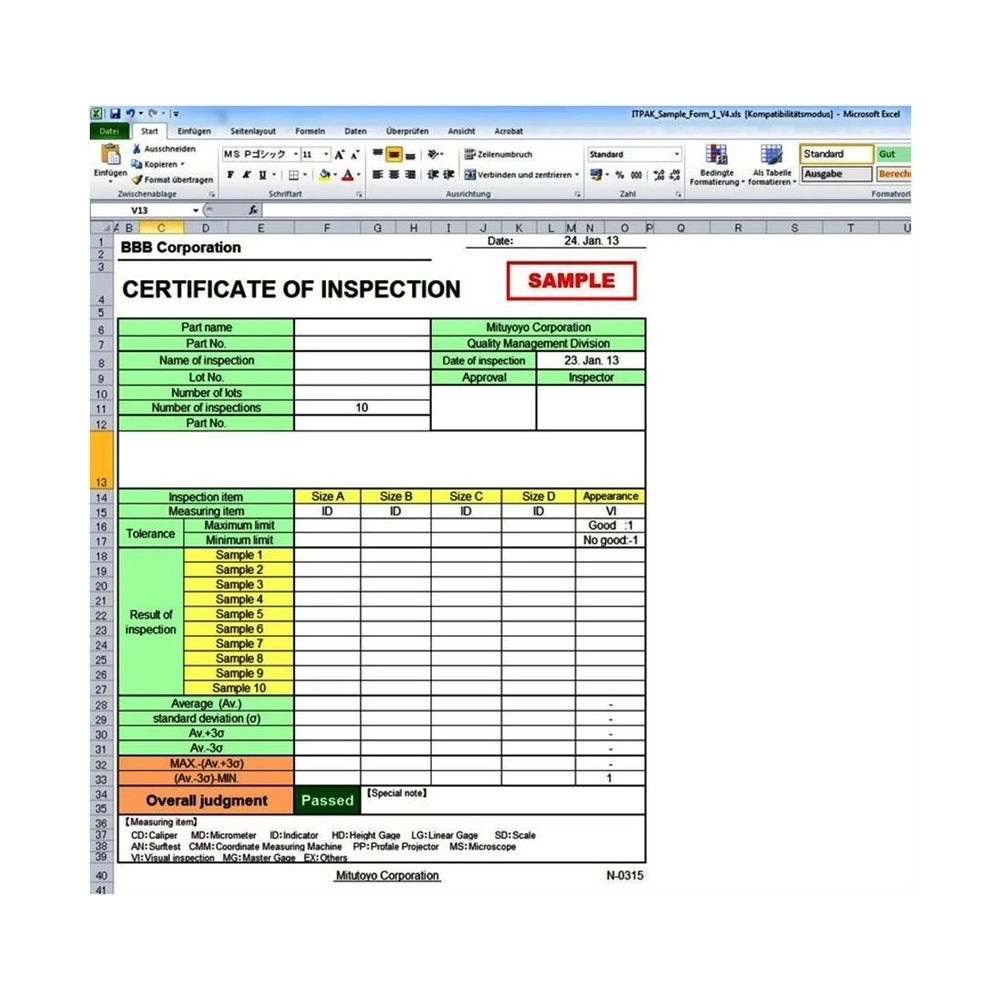

    As medições entram no certificado de inspeção do Excel na ordem do procedimento, e o cursor anda sozinho para a próxima célula, para a direita ou para baixo, conforme a configuração (págs. 09-15 e 09-16).

  • Vários instrumentos de uma vez Simultâneo

    Lê de uma vez os instrumentos montados num dispositivo; só neste modo há entrada por tempo, de 0,1 s a 24 h, e a data e a hora da medição podem ir para a planilha (pág. 09-15).

  • Postos separados num só PC Individual

    Junta num mesmo PC as inspeções feitas separadamente, como no exemplo do catálogo de dois operadores medindo peças diferentes ao mesmo tempo (págs. 09-15 e 09-16).

  • Mouse, tecla ou pedal Controle do dado

    O dado é pedido, cancelado ou pulado por clique, tecla de função ou pedal com o adaptador USB-FSW; pelo pedal entra também um texto registrado, como OK/NG (pág. 09-15).

  • Driver incluso Porta COM virtual

    Com o software, o IT-020U e o USB-ITN deixam de entrar como teclado e passam a porta COM virtual; o driver vem junto, e cada leitura leva de 0,2 a 0,3 s por instrumento (pág. 09-15).

Quais problemas este produto resolve?

Situações em que o 06AFM386 é a escolha certa.

Desafio Preencher o certificado à mão

Digitar cada medição no relatório toma tempo e gera erro.

Solução

Na medição sequencial, o 06AFM386 põe cada dado na célula certa do certificado no Excel.

Desafio Vários instrumentos num dispositivo

Ler um por um atrasa a inspeção.

Solução

Na medição simultânea, o 06AFM386 lê todos os instrumentos do dispositivo de uma vez.

Desafio Instrumento que não entra no PC

Com o USB-ITN, alguns instrumentos só funcionam junto com o software.

Solução

O 06AFM386 é o software que o catálogo pede nesses casos (nota 1, pág. 09-24).

Desafio Dados de muitos postos misturados

Com vários U-WAVE, os valores chegam juntos.

Solução

O 06AFM386 manda os dados de cada transmissor para a sua planilha, pelo número dele.

Informações Técnicas

Especificações, detalhes de construção, variações da série e o que vem na caixa.

Especificações

  • Marca: Mitutoyo
  • Serie: USB-ITPAK
  • Modelo: USB-ITPAK V2.1
  • OS compatíveis : Windows 2000 SP4, Windows XP SP2 ou posterior, Windows Vista, 7, 8, 8.1 e 10 (32 e 64 bits)
  • Versões de Excel suportadas: Excel 2002, 2003, 2007, 2010, 2013, 2016 e Microsoft 365
  • HD: Espaço livre maior que 10MB
  • CD-ROM: Para instalação do programa
  • Portas USB: 2 portas ou mais
  • Resolução do Monitor: 800×600, 256 cores ou mais
  • Notas / Obs.: Pacote com o software e o dongle USB. Não há atualização do V1.0/V2.0 para o V2.1. O V3.0 é outro código (06AGR543).

Detalhes técnicos

Modos de medição
Sequencial, simultânea e individual
Controle do dado
Pedido, cancelamento e pulo por mouse, tecla de função ou pedal (com USB-FSW); texto registrado pelo pedal
Registros
Até 400 no total
Porta COM virtual
Driver incluso; o IT-020U e o USB-ITN deixam de entrar como teclado
Idiomas
17 na interface; manual em PDF em japonês, inglês e alemão

Transmissão de dados

O 06AFM386 fica no PC e recebe os dados dos aparelhos de coleta Digimatic.

Aparelhos
IT-016U, IT-020U, USB-ITN, U-WAVE e DP-1VA LOGGER (o IT-007R não usa as opções do software)
Obrigatório com o USB-ITN
ID-F, ID-U, ID-SS, ID-SX, Mu-Checker, EB e EC-101D (nota 1); instrumento sem botão de dados; pedal (com o USB-FSW 06ADV384, não vendido na loja)
Tempo de leitura
0,2 a 0,3 s por instrumento com IT-020U/USB-ITN; atualização de 0,5 s com U-WAVE
Capacidade
Até 20 aparelhos no Windows Vista ou posterior (100 no 2000/XP); até 100 instrumentos por U-WAVE-R; 400 registros no total
Porta COM virtual
Driver incluso no USB-ITPAK

Variações da série

Software de coleta de dados na loja

Código Versão Pacote Excel
06AFM386 (este) USB-ITPAK V2.1 Software e dongle USB Excel 2002 a Microsoft 365

Itens inclusos

  • Software USB-ITPAK V2.1
  • Dongle USB

Perguntas e Respostas

Quando o USB-ITPAK 06AFM386 é obrigatório?

Com o USB-ITN, nos instrumentos da nota 1 do catálogo (ID-F, ID-U, ID-SS, ID-SX, Mu-Checker, EB e EC-101D); quando nem o instrumento nem o USB-ITN têm botão de dados; e para usar o pedal com o USB-ITN (págs. 09-5 e 09-24).

Com que aparelhos o 06AFM386 funciona?

Com o IT-016U, o IT-020U, o USB-ITN, o sistema U-WAVE e o DP-1VA LOGGER. O IT-007R não usa as opções do software (pág. 09-16).

O 06AFM386 roda no Windows 11?

Não: o V2.1 vai do Windows 2000 SP4 ao Windows 10, em 32 e 64 bits. Para o Windows 11, o catálogo indica o V3.0, 06AGR543, que a loja não vende (pág. 09-15).

Quantos instrumentos o 06AFM386 aceita?

Pelo IT-020U ou pelo USB-ITN, até 20 no Windows Vista ou posterior e até 100 no 2000/XP. Com o U-WAVE, cada U-WAVE-R soma até 100 instrumentos, e o registro total vai até 400 (pág. 09-15).

Posso atualizar do V1.0 ou do V2.0 para o 06AFM386?

Não. O catálogo informa que não há atualização do V1.0/V2.0 para o V2.1.

O que o USB-ITPAK V3.0 tem que o 06AFM386 não tem?

Medição simples, ajuste do instrumento pelo PC (com ID-CNX/ID-FNX e USB-ITN-SF ou IT-020U) e histórico de medição, além do Windows 11. O V3.0 é o 06AGR543, só o dongle, com o software baixado do site; a loja vende o V2.1.

O 06AFM386 funciona com Excel para Mac?

O catálogo não garante a operação com Excel para Mac. No Windows, o V2.1 aceita do Excel 2002 ao Microsoft 365.
