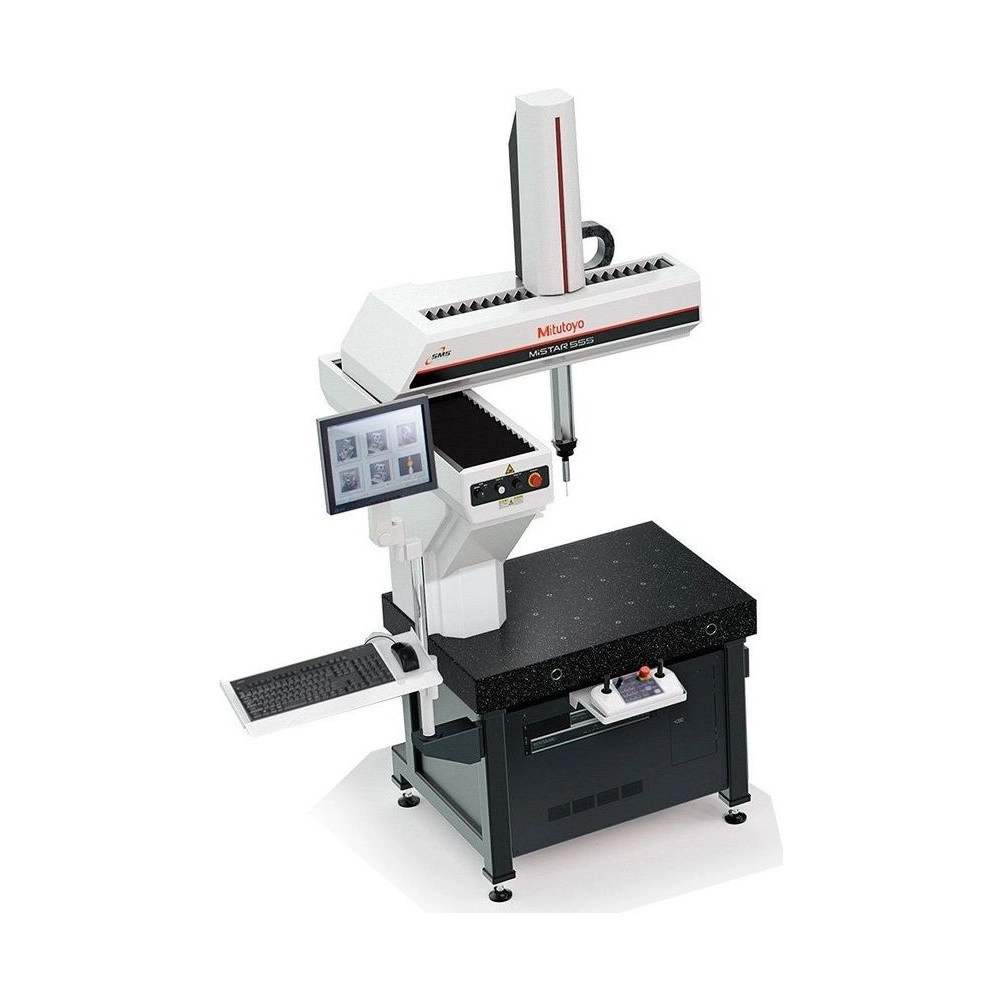

A Máquina de Medir por Coordenadas CNC MiSTAR 555 Mitutoyo (MiSTAR 555) foi feita para o chão de fábrica: opera perto das máquinas-ferramenta, na linha de produção, sem sala de medição. O curso é de 570 × 500 × 500 mm, para peças de até 660 mm de altura e 120 kg.
A exatidão é garantida de 10 a 40 °C, graças à estrutura simétrica, ao material uniforme e à compensação de temperatura. A escala absoluta resiste ao dobro da contaminação que uma escala convencional da Mitutoyo aguenta e dispensa o Home Position ao ligar. A máquina não precisa de ar comprimido.
A estrutura cantilever, com o computador e o controlador sob o granito, ocupa 70% menos espaço que uma máquina convencional e deixa a área aberta por três lados para pôr e tirar peças. O Quick Launcher vem de série, e o E0,MPE é de (2,2+3,0L/1000) µm com a SP25M de 18 a 22 °C.
O que distingue a MiSTAR 555 entre as máquinas de medir por coordenadas para a produção.
Exatidão garantida.
Resiste ao dobro de sujeira.
Não usa ar comprimido.
70% menos espaço.
Peça entra e sai fácil.
De série.
O que cada dado da MiSTAR 555 significa na prática.
Peça de até 660 mm.
De 18 a 22 °C.
Combinada.
Massa da máquina 655 kg.
Situações de medição em que a MiSTAR 555 é a escolha certa.
Levar a peça à sala de medição atrasa a decisão sobre o lote.
A MiSTAR 555 foi feita para o chão de fábrica e garante a exatidão de 10 a 40 °C.
A contaminação degrada as escalas e gera erro de leitura.
A escala absoluta da MiSTAR 555 resiste ao dobro da contaminação de uma escala convencional da Mitutoyo.
Mancais a ar pedem ar seco e limpo no ponto de instalação.
A MiSTAR 555 não precisa de ar comprimido.
Uma CMM de ponte ocupa área e cerca a peça por todos os lados.
A estrutura cantilever da MiSTAR 555 ocupa 70% menos espaço e abre a área por três lados.
Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.
Colocar a máquina na linha, perto da máquina-ferramenta, sem ar comprimido.
Pôr a peça pela frente ou pelos lados, na área aberta por três lados.
Escolher o programa no Quick Launcher e medir com a SP25M ou a TP200.
Ver o status da máquina no Status Monitor e a qualidade no MeasurLink.
Para que serve a MiSTAR 555?
É uma CMM CNC para uso direto no chão de fábrica, perto das máquinas-ferramenta, para inspeção fora da sala de medição.
Qual a exatidão da MiSTAR 555?
Com PH6M ou PH10MQ e SP25M, E0,MPE de (2,2+3,0L/1000) µm de 18 a 22 °C, (2,9+4,5L/1000) de 10 a 30 °C e (3,8+8,0L/1000) µm de 10 a 40 °C. Com TP200 ou SP600Q, de (2,5+3,0L/1000) a (4,1+8,0L/1000) µm.
A MiSTAR 555 precisa de ar comprimido?
Não. Ela usa guia linear em cada eixo e não precisa de ar comprimido.
Qual a velocidade da MiSTAR 555?
Em CNC, até 350 mm/s por eixo (606 mm/s combinados), medição de 1 a 5 mm/s e aceleração de 1556 mm/s² por eixo (2695 combinada).
O que a instalação da MiSTAR 555 exige?
100 a 120 V ou 200 a 240 V CA ±10%, 50/60 Hz, com consumo de até 1,5 kW. A unidade mede 1121 × 1122 × 2350 mm e pesa 655 kg com a base e o controlador.
A MiSTAR 555 se conecta à Smart Factory?
Sim. É compatível com o Status Monitor, o Condition Monitor e o MeasurLink, os dois últimos opcionais.
