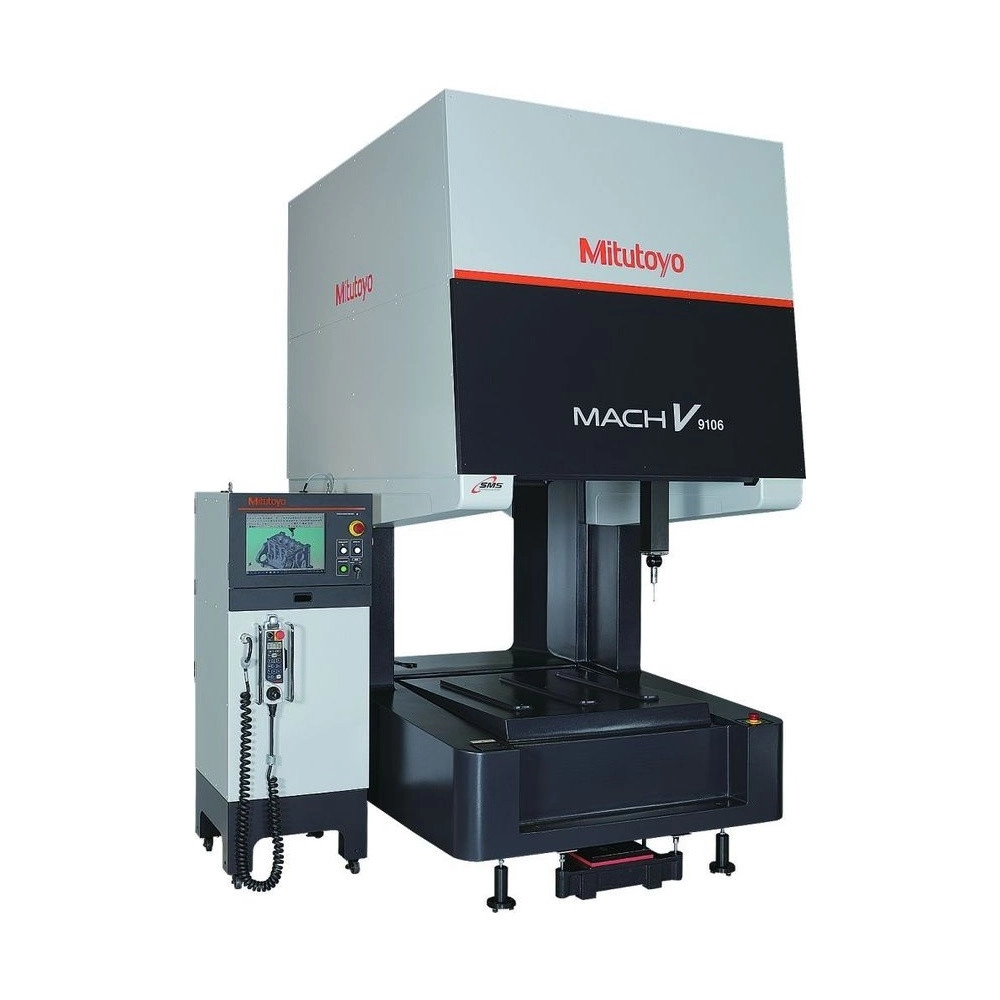

A Máquina de Medir por Coordenadas CNC vertical MACH-V9106 Mitutoyo (MACH V 9106 Medição in line) é a CMM de linha que substitui dispositivos de fixação dedicados na produção: curso de 900 × 1000 × 600 mm e peças de até 800 mm de altura e 150 kg.
Desloca a até 866 mm/s combinados, com aceleração de 8770 mm/s², e mede a 20 mm/s no contato. O acionamento baricêntrico aplica a força no centro de massa da corrediça, o que evita o giro e mantém a exatidão em alta velocidade. A largura é 15% menor que a do modelo anterior, e a área de medição abre pela frente, por trás e pelos lados.
A compensação térmica e a definição da origem garantem a exatidão de 5 a 35 °C, inclusive com a peça ainda esfriando depois da usinagem: E0,MPE de (2,5+3,5L/1000) µm com a SP25M de 19 a 21 °C. A transmissão e as unidades de medição ficam em estrutura hermética contra poeira, e a máquina opera sem ar.
O que distingue a MACH V 9106 Medição in line entre as máquinas de medir por coordenadas para linha de produção.
Aceleração de 8770 mm/s².
Força no centro de massa.
Acesso por 4 lados.
Compensa a peça quente.
Transmissão contra poeira.
Caixa de transmissão.
O que cada dado da MACH V 9106 Medição in line significa na prática.
Peça de até 800 mm.
Combinada; medição a 20 mm/s.
De 19 a 21 °C.
Com compensação.
Com suporte e controlador.
Situações de medição em que a MACH V 9106 Medição in line é a escolha certa.
A peça muda de tamanho enquanto esfria, e a medição em linha precisa acompanhar.
A MACH-V9106 compensa a temperatura da peça e mede referida a 20 °C mesmo com a peça esfriando de 40 a 20 °C.
Cada mudança de peça pede um dispositivo de medição novo.
A MACH-V9106 substitui o dispositivo dedicado e mede a peça nova pelo programa.
Na linha, a CMM disputa espaço com as máquinas-ferramenta.
A MACH-V9106 é 15% mais estreita que o modelo anterior e abre a área de medição por quatro lados.
O ambiente da produção suja a transmissão e as unidades de medição.
Na MACH-V9106 elas ficam numa estrutura hermética, e o controle e o computador num gabinete hermético.
Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.
Instalar na linha ou ao lado dela, com acesso pela frente, por trás e pelos lados.
Rodar o programa a até 20 mm/s de medição, com a SP25M ou a TP7M.
Medir a peça ainda quente: a compensação refere o resultado a 20 °C.
Operar sem ar, com a transmissão protegida contra poeira.
Para que serve a MACH-V9106 (MACH V 9106 Medição in line)?
É uma CMM CNC vertical para a linha de produção, que pode substituir dispositivos dedicados ou calibradores, na linha ou ao lado dela.
Qual a exatidão da MACH-V9106 (MACH V 9106 Medição in line)?
Com a SP25M, E0,MPE de (2,5+3,5L/1000) µm de 19 a 21 °C, (2,7+3,8L/1000) de 18 a 22 °C, (2,9+4,3L/1000) de 15 a 25 °C e (3,6+5,8L/1000) µm de 5 a 35 °C. A TP7M tem os mesmos valores.
Qual a velocidade da MACH-V9106 (MACH V 9106 Medição in line)?
Até 500 mm/s por eixo (866 mm/s combinados), aceleração de 5063 mm/s² por eixo (8770 combinada) e medição de 1 a 20 mm/s.
A MACH-V9106 (MACH V 9106 Medição in line) mede peça quente?
Sim. A compensação da temperatura da peça corrige a mudança de tamanho, e a exatidão é garantida de 5 a 35 °C, com até 2 °C por hora e 10 °C em 24 horas.
A MACH-V9106 (MACH V 9106 Medição in line) precisa de ar?
Não. Opera sem ar, o que reduz as chances de problema de manutenção.
Qual o tamanho da MACH-V9106 (MACH V 9106 Medição in line)?
Cerca de 2042 × 1477 mm de base e 2900 mm de altura, 15% mais estreita que o modelo anterior; pesa 4130 kg com o suporte e o controlador.
