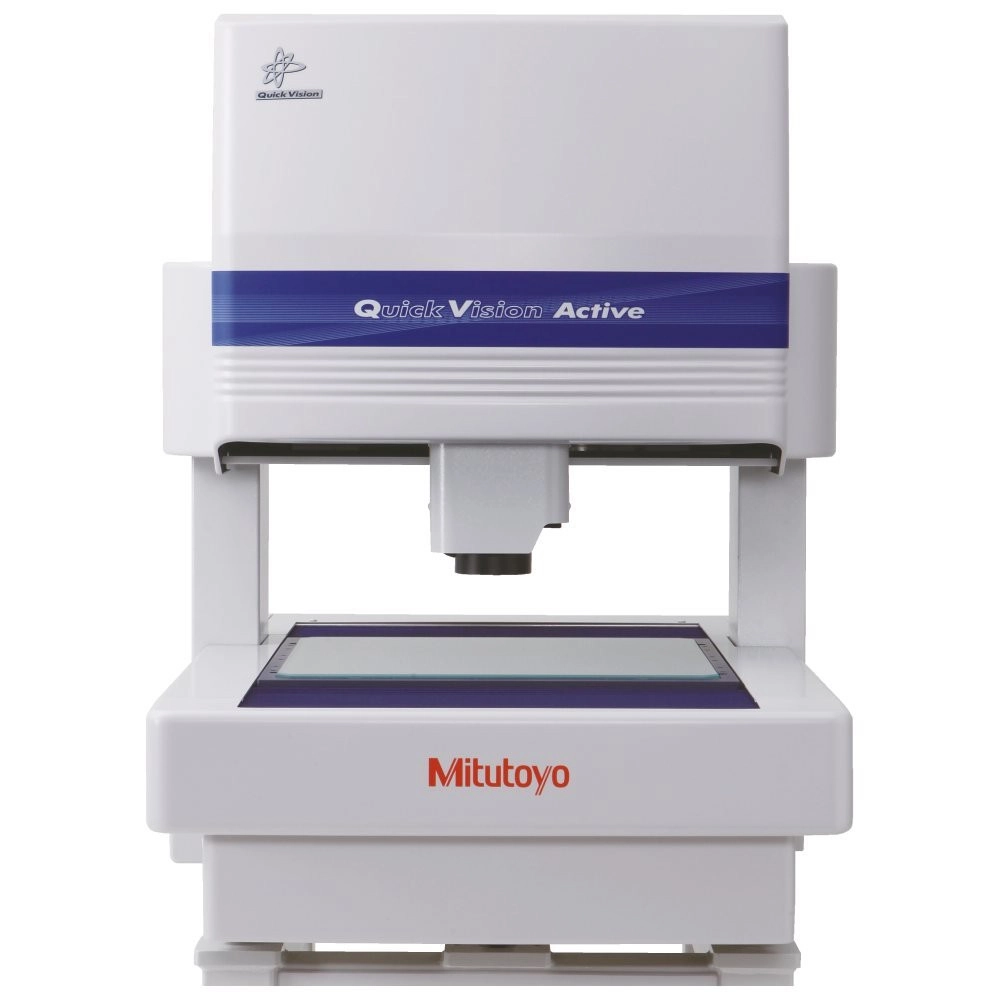

Máquina de Medição Óptica CNC 3D Quick Vision Active 404 – 364-110-10Z

Máquina de Medição Óptica CNC 3D Quick Vision Active 404 – 364-110-10Z

Name: Máquina de Medição Óptica CNC 3D Quick Vision Active 404 – 364-110-10Z
Brand: Mitutoyo
SKU: 364-110-10Z

SKU: 364-110-10Z

R$219.410,00

Tenho Interesse

Nome do interessado

Telefone

E-mail

Empresa

CNPJ

Estado

Cidade

Mensagem

LGPD - Autoriza o envio de promoções, workshops gratuitos, lançamentos e cursos via e-mail?

Sim

Não

Sobre o produto

A Máquina de Medição Óptica CNC 3D Quick Vision Active 404 Mitutoyo (364-110-10Z, modelo QVT1-L404Z1L-D) mede por imagem e por toque no mesmo programa, num curso de 400 × 400 × 200 mm. Ela faz numa máquina o que costuma pedir paquímetro, relógio comparador e microscópio de medição, e com isso corta etapas do processo.

A câmera mede o contorno, e a sonda de toque, com exatidão de (2,4 + 3L/1000) µm nos três eixos, alcança o que a imagem vista de cima não mostra: a face lateral de objetos tridimensionais e a altura de moldes de metal ou resina. O zoom de 0,5X a 7X vai do campo amplo de 13,6 × 10,8 mm à micromedição, e a exatidão é garantida de 18 a 23 °C.

A máquina não pede atenção constante. A busca padrão reconhece a forma da peça e compensa a posição, então a medição começa com a peça só apoiada, sem gabarito de posicionamento; e o step & repeat mede um lote inteiro no dispositivo numa operação, sem troca de ferramenta entre as peças tridimensionais.

Imagem + sonda de toque no mesmo programa
Curso de 400 × 400 × 200 mm, mesa de 20 kg
Zoom de 0,5X a 7X
Exatidão garantida de 18 a 23 °C

Diferenciais

Destaques do produto

O que a QV Active 404 (364-110-10Z) traz para a medição por imagem e por toque.

Contorno, face lateral e altura.

Do campo amplo à micromedição.

Com a objetiva 1X, sem colisão.

Busca padrão compensa a posição.

Lote inteiro numa operação.

Faixa de exatidão garantida.

Especificações

Principais características

O que cada dado da QV Active 404 (364-110-10Z) significa na prática.

(2,4+3L/1000) µm Sonda de toque

É a exatidão nos três eixos (E1X, E1Y e E1Z). A sonda mede a face lateral de objetos tridimensionais e a altura de moldes de metal ou resina, no mesmo programa da imagem; com o MCR20, opcional, até três sondas se trocam sozinhas.
(2+3L/1000) µm Exatidão por imagem

E1X e E1Y com a objetiva 1,5X e ampliação de 5,25X; E1Z de (3+5L/1000) µm e E2 de (2,5+4L/1000) µm. Neste modelo com sonda, a exatidão vale de 18 a 23 °C, uma faixa mais larga que os 20 ± 1 °C do modelo só com visão.
0,5X a 7X Zoom

A unidade de zoom de relação 7:1, com objetivas intercambiáveis de 1X, 1,5X e 2X, leva o campo de visão de 13,6 × 10,8 mm a 0,97 × 0,77 mm: localiza o ponto no campo amplo e mede o detalhe na ampliação maior.
74 mm Distância de trabalho

Com a objetiva 1X, essa distância praticamente elimina o risco de a objetiva bater na peça, e permite medir com segurança peças com degraus altos. Com a 1,5X e a 2X, a distância é de 42 mm.
Um clique Detecção de borda

Escolhido o elemento, um clique na borda faz a medição de vários pontos com alta exatidão, qualquer que seja a experiência do operador. A remoção de outlier descarta sozinha o ponto falso de rebarba ou poeira.
400 × 400 mm Mesa

O curso X × Y cobre o vidro de 466 × 480 mm, que aceita até 20 kg e tem 24 furos M6 para o dispositivo. É onde o step & repeat mede o lote inteiro numa operação.

Soluções

Quais problemas este produto resolve?

Situações de medição em que a QV Active 404 (364-110-10Z) é a escolha certa.

Desafio Medida que a câmera não alcança

Face lateral e altura de molde não aparecem na imagem vista de cima.

Solução

A sonda de toque da QV Active 404 mede essas faces no mesmo programa da imagem.

Desafio Vários instrumentos para uma peça

Paquímetro, relógio comparador e microscópio somam etapas e operadores.

Solução

Imagem e toque juntos na QV Active 404 reduzem o número de processos de medição.

Desafio Gabarito só para posicionar

Fabricar um dispositivo de posicionamento custa tempo e mão de obra.

Solução

A busca padrão da QV Active 404 reconhece a peça e compensa a posição, sem gabarito.

Desafio Peça com degrau alto

Com pouca distância de trabalho, a objetiva corre risco de bater na peça.

Solução

Com a objetiva 1X, a QV Active 404 trabalha a 74 mm da peça.

Desafio Borda que não aparece

Há detalhes que a luz coaxial sozinha não realça.

Solução

A luz anelar de 4 quadrantes da QV Active 404 ilumina pela frente, por trás ou por um dos lados e destaca a borda a medir.

Desafio Relatório com rastreabilidade

Setores como o médico pedem relatório com rastreabilidade.

Solução

O MiCAT Reporter da QV Active 404 exporta o relatório direto em PDF.

Dados Técnicos

Informações Técnicas

Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.

Especificações

Marca: Mitutoyo
Serie: 364
Modelo: QV Active 404
Capacidade (X×Y×Z): 400 × 400 × 200mm
Resolução: 0,1μm
Iluminação: (LED branco) Contorno / Coaxial / Iluminação anelar com 4 quadrantes
Escalas: Encoder linear
Exatidão (μm): E1(X,Y) = (2+3L/1000) E1(Z) = (3+5L/1000) E2(X,Y) = (2,5+4L/1000)
Capacidade de carga: 20kg
Dimensões (L×A×P): 776 × 1303 × 1529 mm
Peso (incluindo o suporte da máquina): 324 kg
Dimensões da mesa de vidro: 466 × 480 mm
Sistema de troca de ampliação: Zoom óptico com sistema de 8 posições
Lentes objetivas opcionais: 1X e 2X de ampliação
Notas / Obs.: QV Active 404 com sonda de toque (QVT1-L404Z1L-D). Exatidão da sonda de toque E1X, E1Y, E1Z: (2,4+3L/1000) µm. Exatidão garantida de 18 a 23 °C. Compensação de temperatura manual.

Detalhes técnicos

Exatidão da sonda de toque (E1X, E1Y, E1Z): (2,4+3L/1000) µm
Faixa de temperatura com exatidão garantida: 18 a 23 °C
Compensação de temperatura: Manual
Curso com a objetiva 1X: 400 × 400 × 168 mm
Distância de trabalho: 42 mm com as objetivas de 1,5X e 2X; 74 mm com a de 1X
Campo de visão: De 13,60 × 10,80 mm (0,5X) a 0,97 × 0,77 mm (7X)
Câmera: Colorida CMOS de alta definição
Fixação na mesa: 24 furos M6, profundidade de 12 mm
Opcionais para a sonda: Magazine MCR20 (até 3 sondas), master ball e calibration ring
Software: QVPAK com QVEasyEditor, QVGraphics e MiCAT Reporter; opcionais FORMTRACEPAK-AP, QV3DCAD, QVEio, MeasurLink Real-Time Professional e QVPartManager

Funções

Como usar a QV Active 404

Fixar

Prender o dispositivo nos furos M6 da mesa e apoiar a peça.

Programar

Medir uma vez: o QVEasyEditor grava os pontos de imagem e de toque na mesma rotina.

Calibrar

Usar a master ball e o calibration ring para a ponta e o offset da sonda.

Medir

Rodar o programa: a busca padrão acha a peça, a câmera mede o contorno e a sonda, as faces laterais e alturas.

Repetir

Usar o step & repeat para medir as peças do dispositivo em sequência.

Variações da série

Quick Vision Active disponível na loja

Código	Modelo	Curso (X × Y × Z)	Carga da mesa
Quick Vision Active	QV Active 202	250 × 200 × 150 mm	10 kg
364-110-10Z (este)	QV Active 404 com sonda de toque	400 × 400 × 200 mm	20 kg

Itens inclusos

Máquina de medição por visão QV Active 404 equipada com sonda de toque (QVT1-L404Z1L-D), com suporte
Objetiva 1,5X (acessório padrão)

Perguntas frequentes

Perguntas e Respostas

Qual a diferença entre a QV Active 404 (364-110-10Z) e a QV Active 202?

A 404 tem curso de 400 × 400 × 200 mm e mesa para 20 kg, contra 250 × 200 × 150 mm e 10 kg na 202; e este modelo vem equipado com sonda de toque.

O que a sonda de toque da QV Active 404 (364-110-10Z) mede?

A face lateral de objetos tridimensionais e a altura de moldes de metal ou resina, que a imagem vista de cima não alcança.

Qual a exatidão da QV Active 404 (364-110-10Z)?

Por imagem, E1X e E1Y de (2+3L/1000) µm, E1Z de (3+5L/1000) µm e E2 de (2,5+4L/1000) µm; com a sonda de toque, (2,4+3L/1000) µm nos três eixos. Garantida de 18 a 23 °C.

Qual o curso da QV Active 404 (364-110-10Z) com a objetiva 1X?

400 × 400 × 168 mm. Com a objetiva padrão de 1,5X, o curso é de 400 × 400 × 200 mm.

A QV Active 404 (364-110-10Z) precisa de gabarito de posicionamento?

Não. A busca padrão reconhece a forma cadastrada da peça e compensa a posição, então a medição automática começa com a peça só apoiada.

A QV Active 404 (364-110-10Z) troca de sonda sozinha?

Com o magazine MCR20, opcional, sim: ele guarda até três sondas de toque e faz a troca automática.

Como se calibra a sonda de toque da QV Active 404 (364-110-10Z)?

Com a master ball, que compensa o diâmetro da ponta, e o calibration ring, que acerta o offset entre a imagem e a sonda. Os dois são opcionais.

A QV Active 404 (364-110-10Z) gera relatório?

Sim. O MiCAT Reporter vem de fábrica e exporta o relatório dos resultados do QVPAK direto em PDF.
