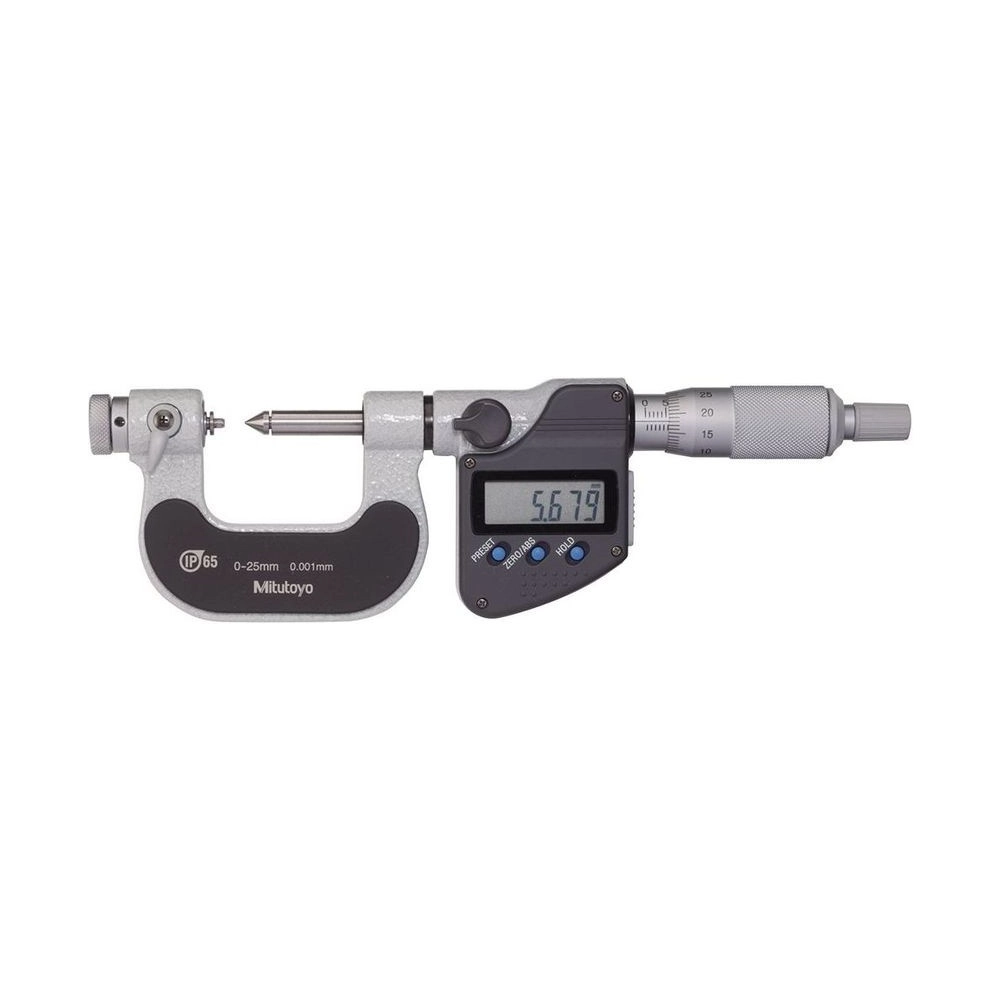

Micrômetro Externo Digital 0-25mm 0,001mm Para Roscas 326-251-30

SKU: 326-251-30

  Melhor Oferta
de: R$8.089,37 15% Economize R$1.213,41
por: R$6.532,16 À vista no PIX com 5% OFF
ou R$6.875,96 em até 6x de R$1.145,99 sem juros
Digite seu CEP para encontrar o melhor preço e o melhor frete da sua região
Não sei meu CEP Insira um CEP válido
Garantia
Produto original Mitutoyo
Acessórios inclusos
Bateria SR44 e chave
Compra Segura
100% protegida
Sobre o produto

Mede o diâmetro de flancos (diâmetro primitivo) de roscas externas na faixa de 0 a 25 mm, aplicação típica na inspeção de roscas de peças e componentes pequenos. Trabalha com batentes e pontas de contato intercambiáveis, que se ajustam ao passo e ao perfil da rosca a ser medida.

Tem proteção IP65 Coolant Proof (IEC 60529), resistente a água, óleo e poeira, o que permite medir direto na usinagem com respingo de fluido de corte. É um micrômetro digital ABSOLUTE (origem retida) com resolução de 0,001 mm e erro máximo admissível de ±4 µm na faixa. A catraca aplica força de medição constante de 5 a 10 N, para leituras repetíveis. Mede a partir de zero, sem necessidade de barra padrão.

Possui saída de dados Digimatic, que transmite as medições ao controle estatístico de processo (CEP/SPC) com os acessórios de conexão Mitutoyo. Funciona com bateria SR44 (autonomia de cerca de 2,4 anos) e acompanha estojo, chave, bateria e certificado de inspeção.

Resumo técnico
  • Roscas · faixa 0–25 mm · resolução 0,001 mm
  • Exatidão ±4 µm · mede diâmetro de flancos
  • IP65 Coolant Proof · batentes e pontas intercambiáveis
  • ABSOLUTE · Digimatic · bateria SR44

Aproveite o máximo do seu Micrômetro Digital

Kits de transmissão de dados para facilitar a coleta das medições, aumentar a produtividade e eliminar erros de digitação.

Destaques do produto

O que caracteriza o Micrômetro Externo Digital para Roscas 326-251-30

Medição de roscas externas

Mede o diâmetro de flancos (primitivo) de roscas na faixa de 0 a 25 mm, essencial no controle de peças rosqueadas.

Batentes e pontas intercambiáveis

Os contatos trocáveis se ajustam ao passo e ao perfil da rosca, cobrindo diferentes tipos com o mesmo instrumento.

Sistema ABSOLUTE

A origem fica retida ao desligar: liga e já mede, sem reposicionar o zero a cada uso.

IP65 Coolant Proof

Vedado contra poeira e protegido contra jatos de água e fluido de corte (IEC 60529).

Saída de dados Digimatic

Transmite as medições ao controle estatístico de processo (CEP/SPC) com os acessórios de conexão Mitutoyo.

Mede a partir de zero

Na faixa de 0 a 25 mm dispensa barra padrão: a posição fechada define a origem.

Principais características

O que cada número do 326-251-30 significa na prática.

  • Mede de 0 a 25 mm FAIXA 0 A 25 MM

    Dimensões externas nessa faixa; para outras, a aba Variações da série lista os irmãos.

  • Leitura digital de 0,001 mm RESOLUÇÃO

    O visor mostra o milésimo direto, sem interpretar as linhas do tambor; menos erro de leitura entre operadores.

  • Erro máximo admissível de ±4 µm EXATIDÃO

    É o maior desvio que o instrumento pode apresentar em toda a faixa, nas condições de medição do fabricante.

  • Batentes e pontas intercambiáveis (conforme o passo) CONTATOS

    Cada par de pontas atende um passo e um perfil de rosca; são vendidos à parte, para montar o conjunto da sua produção.

  • IP65 (IEC 60529), Coolant Proof PROTEÇÃO IP65

    Vedado contra poeira e jatos de água ou fluido de corte: pode medir na máquina, com a peça ainda molhada.

  • Saída Digimatic para o computador SAÍDA DE DADOS

    A medição vai direto para o CEP, sem digitação; cabos e unidades compatíveis na aba Transmissão de dados.

Quais problemas este produto resolve?

Situações do dia a dia que o micrômetro externo digital para roscas 326-251-30 ajuda a resolver

Desafio Inspecionar o diâmetro de flancos de roscas

Conferir a rosca com paquímetro ou micrômetro comum não mede o diâmetro primitivo corretamente.

Solução

O 326-251-30 mede o diâmetro de flancos direto, com os batentes e pontas próprios para o perfil da rosca.

Desafio Medir roscas de passos diferentes

Cada passo de rosca exige um contato compatível para a leitura ser correta.

Solução

Os batentes e pontas intercambiáveis do instrumento cobrem diferentes passos, sem precisar de vários micrômetros.

Desafio Medir na própria máquina, com fluido

Respingo de refrigeração danifica instrumentos sem proteção, obrigando a levar a peça até a sala de medição.

Solução

A proteção IP65 Coolant Proof do 326-251-30 permite medir no ambiente de usinagem, sem tirar a peça da máquina.

Desafio Registrar a medição no controle de qualidade

Anotar cada leitura à mão para o CEP abre espaço para erro.

Solução

A saída Digimatic envia a medida direto ao computador ou ao CEP com os acessórios de conexão Mitutoyo.

Desafio Ter o zero pronto no início do turno

Ajustar a origem a cada uso atrasa a inspeção.

Solução

Com faces que fecham em zero e origem ABSOLUTE retida, o zero fica pronto sem etapas extras.

Desafio Garantir força de medição constante

A pressão que cada operador aplica ao fuso muda a leitura.

Solução

A catraca (ratchet stop) do 326-251-30 padroniza a pressão de contato, independentemente de quem mede.

Informações Técnicas

Especificações, detalhes, transmissão, variações e itens inclusos.

Especificações

  • Serie: 326
  • Modelo: Batente intercambiável
  • Força de medição: 5 - 10 N
  • Vida útil da bateria: Aprox. 2,4 anos com uso normal
  • Bateria: SR44 (acessório padrão para operação inicial)
  • Marca: Mitutoyo
  • Sistema de Medição: Métrico (mm)
  • Alcance (mm): 0-25mm
  • Resolução (mm): 0,001mm
  • Exatidão (mm): ±0,004mm
  • Proteção IP: IP65
  • Saída de Dados: Sim
  • Tecnologia: Digital
  • Notas / Obs.: Batente e Pontas Intercambiáveis próprio para medição de roscas.
  • Faces de Metal Duro: Sim
  • Passo do Fuso: 0,5mm

Detalhes técnicos

Aplicação
Diâmetro de flancos (primitivo) de roscas externas
Faixa de medição
0 a 25 mm
Resolução
0,001 mm
Erro máximo admissível (EMP)
±4 µm
Contatos
Batentes e pontas intercambiáveis (conforme o passo)
Grau de proteção
IP65 (IEC 60529), Coolant Proof
Mecanismo de força
Catraca
Sensor
ABSOLUTE (origem retida)
Protocolo de saída
Digimatic (SPC)
Fonte de energia
Bateria SR44 (1 pç)
Massa
350 g

Transmissão de dados

O micrômetro externo digital para roscas 326-251-30 tem saída de dados. Para levar as medições de rosca ao computador ou ao CEP, escolha uma opção abaixo (itens vendidos separadamente):

OpçãoO que comprarIndicada para
1. Cabo USB (Input Tool)06AFM380BBancada fixa ao lado do computador, a opção mais simples e econômica
2. Radiofrequência U-WAVE fit · proteção IP6702AZF310 + 264-622B + 02AZD810EVárias bancadas · ambiente com fluido de corte
3. Radiofrequência U-WAVE fit02AZF310 + 264-623B + 02AZD810EVárias bancadas · uso geral
4. Bluetooth U-WAVE · proteção IP6702AZF310 + 264-626BPC, tablet ou celular sem receptor · ambiente com fluido
5. Bluetooth U-WAVE · LED e sinal sonoro02AZF310 + 264-627BPC, tablet ou celular · confirmação visível e audível
6. Cabo Digimatic à prova d’água · 1 m05CZA662Já possui coletor/processador Digimatic
7. Cabo Digimatic à prova d’água · 2 m05CZA663Já possui coletor Digimatic · maior distância
Opção 1
Cabo USB (Input Tool)
Você precisa destes itens: 06AFM380B (Interface Input Tool USB de Entrada Direta ITN – Tipo B)

O cabo liga o micrômetro à porta USB e se comporta como um teclado: ao pressionar o botão DATA, a leitura é “digitada” diretamente no Excel ou em qualquer campo de texto. Não exige software adicional.

Opção 2
Radiofrequência U-WAVE fit · proteção IP67
Você precisa destes itens: 02AZF310 (Unidade de conexão U-WAVE fit para micrômetros) + 264-622B (Transmissor U-WAVE fit para micrômetros · proteção IP67) + 02AZD810E (Receptor sem fio U-WAVE-R)

O transmissor U-WAVE fit acopla ao micrômetro e envia as medições por radiofrequência ao receptor U-WAVE-R conectado ao PC. Sem cabos entre o instrumento e o computador. Esta versão tem proteção IP67, resistente a respingo de fluido de corte.

Opção 3
Radiofrequência U-WAVE fit
Você precisa destes itens: 02AZF310 (Unidade de conexão U-WAVE fit para micrômetros) + 264-623B (Transmissor U-WAVE fit para micrômetros) + 02AZD810E (Receptor sem fio U-WAVE-R)

Mesma transmissão por radiofrequência ao receptor U-WAVE-R, na versão padrão (sem proteção IP67), para ambientes secos.

Opção 4
Bluetooth U-WAVE · proteção IP67
Você precisa destes itens: 02AZF310 (Unidade de conexão U-WAVE fit para micrômetros) + 264-626B (Transmissor U-WAVE Bluetooth para micrômetros · proteção IP67)

O transmissor Bluetooth envia as medições direto para PC, tablet ou celular com Bluetooth, sem receptor dedicado. Versão com proteção IP67 para ambiente com respingo.

Opção 5
Bluetooth U-WAVE · LED e sinal sonoro
Você precisa destes itens: 02AZF310 (Unidade de conexão U-WAVE fit para micrômetros) + 264-627B (Transmissor U-WAVE Bluetooth para micrômetros · LED e sinal sonoro)

Transmissão Bluetooth direta ao PC, tablet ou celular, com LED e sinal sonoro que confirmam cada envio de medição.

Opção 6
Cabo Digimatic à prova d’água · 1 m
Você precisa destes itens: 05CZA662 (Cabo de comunicação à prova d’água com botão DATA · 1 m)

Cabo reto com botão DATA que conecta a saída Digimatic do micrômetro a um processador/coletor Digimatic (ou multiplexador), para quem já usa esse ecossistema.

Opção 7
Cabo Digimatic à prova d’água · 2 m
Você precisa destes itens: 05CZA663 (Cabo de comunicação à prova d’água com botão DATA · 2 m)

Mesma conexão do cabo de 1 m, com 2 metros para maior distância até o coletor.

Todas as opções usam a saída Digimatic padrão (enviar a medição). O modo Digimatic S1 (bidirecional, configurar o instrumento pelo PC) exige o software USB-ITPAK e não é compatível com o sistema U-WAVE.

Variações da série

Micrômetros para Roscas, Série 326

Código Faixa de medição Saída de dados
326-251-30 (este) 0–25 mm Sim
326-252-30 25–50 mm Sim
326-253-30 50–75 mm Sim
326-254-30 75–100 mm Sim

Itens inclusos

  • Micrômetro Externo Digital para Roscas 0 a 25 mm (326-251-30)
  • Batentes e pontas de contato intercambiáveis
  • Estojo
  • Chave (spanner)cód. 301336
  • Bateria SR441 unidade
  • Certificado de inspeção

Vídeo

Perguntas e Respostas

O que o micrômetro externo digital para roscas 326-251-30 mede?

O 326-251-30 mede o diâmetro de flancos (diâmetro primitivo) de roscas externas na faixa de 0 a 25 mm. É o diâmetro usado para verificar se a rosca está dentro da tolerância de fabricação.

O micrômetro externo digital 326-251-30 serve para qualquer passo de rosca?

O 326-251-30 usa batentes e pontas de contato intercambiáveis, que devem ser escolhidos conforme o passo e o perfil da rosca. Trocando os contatos, o mesmo instrumento mede diferentes roscas na faixa de 0 a 25 mm.

Qual a exatidão do micrômetro digital para roscas 326-251-30?

O 326-251-30 tem erro máximo admissível de ±4 µm na faixa de 0 a 25 mm, com resolução de 0,001 mm. É um micrômetro digital ABSOLUTE, que retém a origem ao desligar.

O micrômetro externo digital 326-251-30 transmite as medições para o computador?

Sim. O 326-251-30 tem saída de dados Digimatic: com os acessórios de conexão Mitutoyo, as medições vão direto ao computador ou ao CEP. As opções estão na aba "Transmissão de dados".

O micrômetro para roscas 326-251-30 pode ser usado com fluido de corte?

Sim. O 326-251-30 tem proteção IP65 Coolant Proof (IEC 60529), resistente a água, óleo e poeira. Pode ser usado direto na usinagem, com respingo de fluido de corte, sem precisar levar a peça até a sala de medição.

Qual bateria o micrômetro 326-251-30 usa?

O 326-251-30 usa uma bateria SR44, com autonomia de cerca de 2,4 anos em uso normal. Uma unidade acompanha o produto.

Certificações e Tecnologias

O 326-251-30 reúne as tecnologias e os selos de qualidade Mitutoyo da linha.

Coolant Proof IP65
Coolant Proof IP65

Proteção IP65 (IEC 60529): resistente a água, óleo e poeira para uso direto na usinagem.

ABSOLUTE
ABSOLUTE

Sistema de medição absoluto: a origem é retida, sem rezerar a cada uso.

Digimatic
Digimatic

Saída de dados para transmitir as medições ao controle estatístico de processo (CEP/SPC).

Certificado de Inspeção
Certificado de Inspeção

Acompanha os dados de inspeção de fábrica, para uso com confiança e rastreabilidade.

TÜV Rheinland IP65
TÜV Rheinland IP65

Proteção IP65 testada e certificada pela TÜV Rheinland, certificado nº 1111310852 (tuv.com).

Mitutoyo Quality
Mitutoyo Quality

Padrão de qualidade Mitutoyo em cada etapa: projeto, fabricação e inspeção final.
