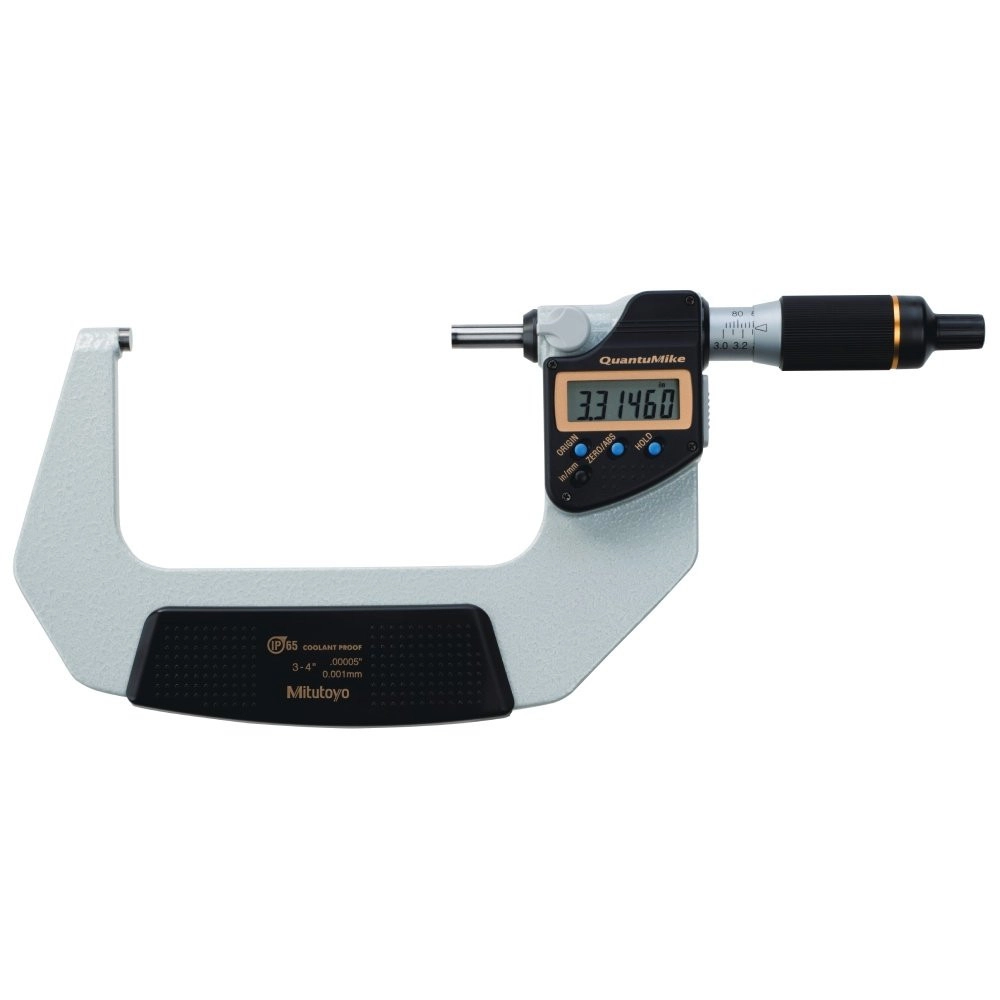

Micrômetro Externo Digital QuantuMike 3-4"/0,00005" IP65 sem Saída de Dados – 293-188-30

Name: Micrômetro Externo Digital QuantuMike 3-4"/0,00005" IP65 sem Saída de Dados – 293-188-30
Brand: Mitutoyo
SKU: 293-188-30
Price: 1717.88 BRL
Availability: OutOfStock

SKU: 293-188-30

Melhor Oferta

R$1.717,88 À vista no PIX com 5% OFF

ou R$1.808,29 em até 6x de R$301,38 sem juros

Digite seu CEP para encontrar o melhor preço e o melhor frete da sua região

Não sei meu CEP Insira um CEP válido

Garantia

Produto original Mitutoyo

Acessórios inclusos

Barra padrão de ajuste, bateria SR44 instalada e chave 301336

Compra Segura

100% protegida

Sobre o produto

O Micrômetro Externo Digital Mitutoyo 293-188-30 é o maior desta lista: mede de 3 a 4 polegadas, o equivalente a 76,2 a 101,6 mm, com resolução de 0,00005" / 0,001 mm.

A exatidão nesta faixa é de ±0,0001", com planeza de 0,000012" e paralelismo de 0,00008", valores proporcionais ao curso maior. O instrumento pesa 620 g, quase o dobro dos modelos de uma polegada.

É a versão sem saída de dados, com o fuso de avanço rápido de 2 mm por volta, proteção IP65 e barra padrão de ajuste inclusa.

Capacidade 3 a 4" · resolução 0,00005" / 0,001 mm
Exatidão ±0,0001" · paralelismo 0,00008"
Arco para peça grande · 620 g
Proteção IP65 · sem saída de dados

Diferenciais

Destaques do produto

O que distingue o 293-188-30 dentro da linha QuantuMike.

De 76,2 a 101,6 mm, para eixo e flange de porte maior.

Quanto maior o curso, mais o passo rápido economiza tempo.

Com planeza de 0,000012" nas faces de metal duro.

A referência de 3 polegadas vem com o instrumento.

Poeira e jato d’água não entram no corpo.

Origem retida, sem rezerar a cada retomada.

Especificações

Principais características

O que cada número do 293-188-30 significa na prática.

3 a 4 polegadas CAPACIDADE

De 76,2 a 101,6 mm. É a faixa de eixo, flange e bucha de porte médio, onde o micrômetro de uma polegada não alcança.
±0,0001" EXATIDÃO

O dobro do erro máximo permitido das faixas de 1 a 2 polegadas, proporcional ao curso maior. É o valor do próprio catálogo para esta faixa.
0,00008" PARALELISMO

Também o dobro do valor das faixas menores. A planeza de cada face permanece em 0,000012".
620 g MASSA

Quase o dobro dos modelos de uma polegada, pelo arco maior. Em medição repetida, vale apoiar o instrumento em suporte em vez de segurá-lo.
2 mm por volta AVANÇO DO FUSO

No curso de uma polegada o ganho é o mesmo das outras faixas, mas aqui ele se soma ao esforço de manejar um instrumento mais pesado.

Soluções

Quais problemas este produto resolve?

Situações de medição em que o 293-188-30 é a escolha certa.

Desafio Instrumento pesado medido no ar

Com 620 g na mão, segurar o arco e girar o tambor ao mesmo tempo cansa e faz a face inclinar sobre a peça, o que abre a leitura.

Solução

O 293-188-30 pode ser montado em suporte de micrômetro, e a catraca garante a mesma força de 7 a 12 N em toda medição.

Desafio Muitas voltas para atravessar o curso

Uma polegada de abertura num passo convencional de 0,5 mm exige quase cinquenta voltas de tambor, e a peça grande costuma ter vários diâmetros a conferir.

Solução

O fuso do 293-188-30 avança 2 mm por volta, o que reduz o percurso a pouco mais de doze voltas.

Desafio Peça grande que não vai até a metrologia

Eixo de quatro polegadas não se leva até a sala climatizada a cada conferência, e medir na máquina significa conviver com fluido de corte.

Solução

Com proteção IP65, o 293-188-30 mede no posto de trabalho, com respingo e poeira.

Desafio Conferir a origem de um curso longo

Quanto maior a faixa, mais custa refazer o ajuste de origem, porque a barra padrão também é maior e mais sensível à temperatura da mão.

Solução

O sensor ABSOLUTE do 293-188-30 retém a origem mesmo desligado, então o ajuste com a barra vira rotina periódica, não diária.

Dados Técnicos

Informações Técnicas

Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.

Especificações

Serie: QuantuMike
Força de medição: 7 - 12 N
Bateria: SR44 (acessório padrão para operação inicial)
Marca: Mitutoyo
Sistema de Medição: Métrico e Polegadas (mm/in)
Alcance (in): 3-4"
Resolução (mm): 0,001mm
Resolução (in): 0,00005"
Exatidão (in): ±0,0001"
Proteção IP: IP65
Faces de Metal Duro: Sim
Planeza das Faces: 0,3µm
Paralelismo: 2µm

Detalhes técnicos

Modelo: MDE-4"PX sem saída
Massa: 620 g
Nome de fábrica: Coolant Proof Micrometer QuantuMike: Série 293
Avanço do fuso: 2 mm por volta do tambor, quatro vezes o passo de um micrômetro convencional
Ganho de tempo medido: Posicionamento 60% mais rápido e medição 35% mais rápida, em teste comparativo da Mitutoyo em peças típicas
Princípio de medição: ABSOLUTE, com sensor rotativo eletromagnético
Código Mitutoyo da pilha: 938882
Vida da bateria: Aproximadamente 1,2 ano em uso normal
Norma da proteção: IEC 60529: nível 6 contra poeira e nível 5 contra jato d’água em qualquer direção
Cuidado de uso: Aplicar óleo protetor após o uso, conforme a nota do catálogo
Documento de referência: Catálogo geral Mitutoyo p2019, página B-5

Funções

Funções de operação do 293-188-30

Sistema de medição absoluta (ABS)

A origem da medição pode ser configurada em qualquer valor dentro da capacidade de dígitos do mostrador, e fica retida no instrumento. Não é preciso rezerar a cada uso.

Sistema de medição incremental (INC)

O mostrador pode ser zerado em qualquer posição do fuso, o que facilita a medição por comparação. O retorno ao modo absoluto também é direto.

Função Hold

Congela o valor no mostrador e libera o fuso para girar. Serve para medir em local de pouca visibilidade e só depois trazer o instrumento para uma posição de leitura confortável.

Função Lock

Bloqueia o preset e o zero, para que as origens não sejam alteradas por engano durante o trabalho.

Desligamento automático

O instrumento se desliga sozinho se o fuso ficar 20 minutos sem movimento, mesmo que tenha sido deixado ligado.

Alarme de erro

Se o valor medido passar da capacidade do display ou houver erro de cálculo, o mostrador exibe a mensagem e interrompe a medição até a correção. O indicador de bateria fraca aparece antes de a medição se tornar impossível.

Variações da série

Outros QuantuMike da série -30 disponíveis na loja

Código	Capacidade	Sistema de medição	Saída de dados
293-145-30	0 a 25 mm	Métrico	Não
293-146-30	25 a 50 mm	Métrico	Não
293-180-30	0 a 1"	Polegada e métrico	Sim
293-181-30	1 a 2"	Polegada e métrico	Sim
293-186-30	1 a 2"	Polegada e métrico	Não
293-188-30 (este)	3 a 4"	Polegada e métrico	Não

Itens inclusos

Micrômetro externo digital 293-188-30
Barra padrão de ajuste, 1 peça
Bateria SR44 (código 938882), instalada para a operação inicial
Chave 301336, 1 peça

Vídeo

Perguntas frequentes

Perguntas e Respostas

Quanto mede o 293-188-30 em milímetro?

De 76,2 a 101,6 mm, que é a conversão da faixa de 3 a 4 polegadas. O mostrador exibe as duas unidades, com 0,00005" ou 0,001 mm de resolução.

Por que o 293-188-30 tem exatidão menor que os modelos de 1 a 2 polegadas?

Porque o erro máximo permitido cresce com o curso: o catálogo dá ±0,00005" nas faixas até 2 polegadas e ±0,0001" de 3 a 4 polegadas. É a especificação da faixa, não um desvio do instrumento.

Quanto pesa o 293-188-30?

620 g, contra 325 g dos modelos de 1 a 2 polegadas e 265 g do 0 a 25 mm. A diferença está no arco, que precisa ser maior e mais rígido para abraçar a peça.

Dá para usar o 293-188-30 em suporte?

Dá, e nesta faixa é recomendável em medição repetida. Com o instrumento apoiado, as duas mãos ficam livres para posicionar a peça, e a leitura não sofre com a inclinação do arco.

O 293-188-30 tem saída para computador?

Não. É a versão sem porta Digimatic da série. Para coletar medição automaticamente é preciso um modelo com saída de dados.

Como o 293-188-30 deve ser guardado?

Com óleo protetor aplicado depois do uso, como o catálogo pede, e preferencialmente deitado no estojo. Pelo peso, a queda de um instrumento deste porte costuma ser fatal para o alinhamento das faces.

A bateria do 293-188-30 é a mesma dos modelos menores?

É. Toda a série usa a SR44, código Mitutoyo 938882, com autonomia aproximada de 1,2 ano em uso normal.

Qualidade Garantida

Certificações e Tecnologias

O que o 293-188-30 traz de fábrica.

Linha de micrômetros digitais com fuso de avanço rápido de 2 mm por volta, quatro vezes o passo de um micrômetro convencional.

Sensor rotativo eletromagnético com origem retida: a referência não se perde ao desligar o instrumento.

Proteção IP65 (IEC 60529): nível 6 contra poeira e nível 5 contra jato d’água de qualquer direção, para uso na usinagem com respingo de fluido de corte.

Proteção IP65 testada e certificada pela TÜV Rheinland, certificado nº 1111310852 (tuv.com).

Acompanha os dados de inspeção de fábrica, para uso com confiança e rastreabilidade.

Padrão de qualidade Mitutoyo em cada etapa: projeto, fabricação e inspeção final.
