Micrômetro Externo Digital QuantuMike 1-2"/0,00005" IP65 com Saída de Dados – 293-181-30

Name: Micrômetro Externo Digital QuantuMike 1-2"/0,00005" IP65 com Saída de Dados – 293-181-30
Brand: Mitutoyo
SKU: 293-181-30
Price: 620.34 BRL
Availability: OutOfStock

SKU: 293-181-30

Melhor Oferta

R$620,34 À vista no PIX com 5% OFF

ou R$652,99 em até 6x de R$108,83 sem juros

Digite seu CEP para encontrar o melhor preço e o melhor frete da sua região

Não sei meu CEP Insira um CEP válido

Garantia

Produto original Mitutoyo

Acessórios inclusos

Barra padrão de ajuste, bateria SR44 instalada e chave 301336

Compra Segura

100% protegida

Sobre o produto

O Micrômetro Externo Digital Mitutoyo 293-181-30 mede de 1 a 2 polegadas e mostra a leitura em polegada e milímetro, com resolução de 0,00005" / 0,001 mm. É o modelo da linha QuantuMike para quem trabalha com desenho em polegada sem abrir mão do métrico.

A exatidão é de ±0,00005", com planeza de 0,000012" e paralelismo de 0,00004". Pesa 325 g, tem proteção IP65 e acompanha barra padrão de ajuste.

É o único dos QuantuMike -30 desta lista com saída de dados Digimatic: a medição vai para o computador por cabo ou por rádio, o que permite usar o instrumento em controle estatístico de processo.

Capacidade 1 a 2" · resolução 0,00005" / 0,001 mm
Exatidão ±0,00005" · paralelismo 0,00004"
Saída de dados Digimatic para CEP e medição em rede
Leitura em polegada e milímetro · IP65 · 325 g

Diferenciais

Destaques do produto

O que distingue o 293-181-30 dentro da linha QuantuMike.

Polegada e milímetro no mesmo mostrador, sem tabela de conversão.

A medição vai para o computador sem ninguém digitar.

Com paralelismo de 0,00004" nas faces de metal duro.

O curso de uma polegada se percorre em poucas voltas.

Fica na máquina, com respingo de fluido de corte.

A origem é retida com o instrumento desligado.

Especificações

Principais características

O que cada número do 293-181-30 significa na prática.

1 a 2 polegadas CAPACIDADE

A faixa de quem segue desenho em polegada: a peça é cotada em fração de polegada e a conferência acontece na mesma unidade.
0,00005" / 0,001 mm RESOLUÇÃO

O mostrador alterna entre as duas unidades, o que elimina a conversão de cabeça quando o desenho está numa e o relatório na outra.
Digimatic, conector tipo B SAÍDA DE DADOS

A porta permite levar a leitura ao computador por cabo USB, por cabo Digimatic ou por rádio com o sistema U-WAVE-T. Os códigos estão na aba Transmissão de dados.
±0,00005" EXATIDÃO

Erro máximo permitido em toda a faixa, com planeza de 0,000012" e paralelismo de 0,00004".
Bateria SR44 ALIMENTAÇÃO

Cerca de 1,2 ano em uso normal, código Mitutoyo 938882 da pilha.

Soluções

Quais problemas este produto resolve?

Situações de medição em que o 293-181-30 é a escolha certa.

Desafio Transcrever medida para a planilha

Leitura de cinco casas em polegada copiada no papel e digitada depois é onde nasce o dígito trocado, e em centésimo de milésimo o erro passa despercebido na conferência.

Solução

A saída Digimatic do 293-181-30 leva a medição direto ao computador, sem ninguém digitar.

Desafio Desenho em polegada, relatório em milímetro

Converter de cabeça a cada peça atrasa e introduz erro de arredondamento, ainda mais em tolerância estreita.

Solução

O 293-181-30 mostra as duas unidades no próprio mostrador, com resolução de 0,00005" ou 0,001 mm.

Desafio Montar controle estatístico sem coleta automática

CEP alimentado por digitação manual chega sempre atrasado e com amostra menor do que deveria, porque depende de alguém parar para lançar.

Solução

Com a porta Digimatic, o 293-181-30 entra em sistema de medição em rede e alimenta o CEP no momento da medição.

Desafio Cabo preso ao instrumento na bancada

Em bancada com vários postos, o cabo até o computador limita o movimento e acaba arrancado.

Solução

O 293-181-30 aceita o sistema sem fio U-WAVE-T: o transmissor acopla ao cabo tipo B e envia a leitura por rádio ao receptor.

Dados Técnicos

Informações Técnicas

Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.

Especificações

Serie: QuantuMike
Força de medição: 7 - 12 N
Bateria: SR44 (acessório padrão para operação inicial)
Marca: Mitutoyo
Sistema de Medição: Métrico e Polegadas (mm/in)
Alcance (in): 1-2"
Resolução (mm): 0,001mm
Resolução (in): 0,00005"
Exatidão (in): ±0,00005"
Proteção IP: IP65
Saída de Dados: Sim
Tecnologia: Digital
Faces de Metal Duro: Sim
Passo do Fuso: 2mm
Classe EN ISO 3611: Class 1
Planeza das Faces: 0,3µm
Paralelismo: 1µm

Detalhes técnicos

Modelo: MDE-2"PX
Massa: 325 g
Conector Digimatic: Tipo B (catálogo p2025, seção 09)
Nome de fábrica: Coolant Proof Micrometer QuantuMike: Série 293
Avanço do fuso: 2 mm por volta do tambor, quatro vezes o passo de um micrômetro convencional
Ganho de tempo medido: Posicionamento 60% mais rápido e medição 35% mais rápida, em teste comparativo da Mitutoyo em peças típicas
Princípio de medição: ABSOLUTE, com sensor rotativo eletromagnético
Código Mitutoyo da pilha: 938882
Vida da bateria: Aproximadamente 1,2 ano em uso normal
Norma da proteção: IEC 60529: nível 6 contra poeira e nível 5 contra jato d’água em qualquer direção
Cuidado de uso: Aplicar óleo protetor após o uso, conforme a nota do catálogo
Documento de referência: Catálogo geral Mitutoyo p2019, página B-5

Funções

Funções de operação do 293-181-30

Sistema de medição absoluta (ABS)

A origem da medição pode ser configurada em qualquer valor dentro da capacidade de dígitos do mostrador, e fica retida no instrumento. Não é preciso rezerar a cada uso.

Sistema de medição incremental (INC)

O mostrador pode ser zerado em qualquer posição do fuso, o que facilita a medição por comparação. O retorno ao modo absoluto também é direto.

Função Hold

Congela o valor no mostrador e libera o fuso para girar. Serve para medir em local de pouca visibilidade e só depois trazer o instrumento para uma posição de leitura confortável.

Função Lock

Bloqueia o preset e o zero, para que as origens não sejam alteradas por engano durante o trabalho.

Desligamento automático

O instrumento se desliga sozinho se o fuso ficar 20 minutos sem movimento, mesmo que tenha sido deixado ligado.

Alarme de erro

Se o valor medido passar da capacidade do display ou houver erro de cálculo, o mostrador exibe a mensagem e interrompe a medição até a correção. O indicador de bateria fraca aparece antes de a medição se tornar impossível.

Saída de dados

As medições podem ser transmitidas ao computador, o que permite usar o instrumento em controle estatístico de processo ou em sistema de medição em rede.

Transmissão de dados

Este micrômetro usa conector Digimatic tipo B e tem botão DATA no próprio instrumento.

Opção	O que comprar	Indicada para
1. Cabo USB Input Tool	06AFM380B	Bancada ao lado do computador · a opcao mais simples
2. Sem fio U-WAVE-T com LED	02AZD790B + 02AZD730H + 02AZD810E	Varias bancadas · confirmacao visual do envio
3. Sem fio U-WAVE-T com alarme sonoro	02AZD790B + 02AZD880H + 02AZD810E	Ambiente ruidoso ou operador de costas para o painel
4. Cabo Digimatic a prova d’agua	05CZA662 + 05CZA663	Ja possui coletor ou processador Digimatic

Opção 1

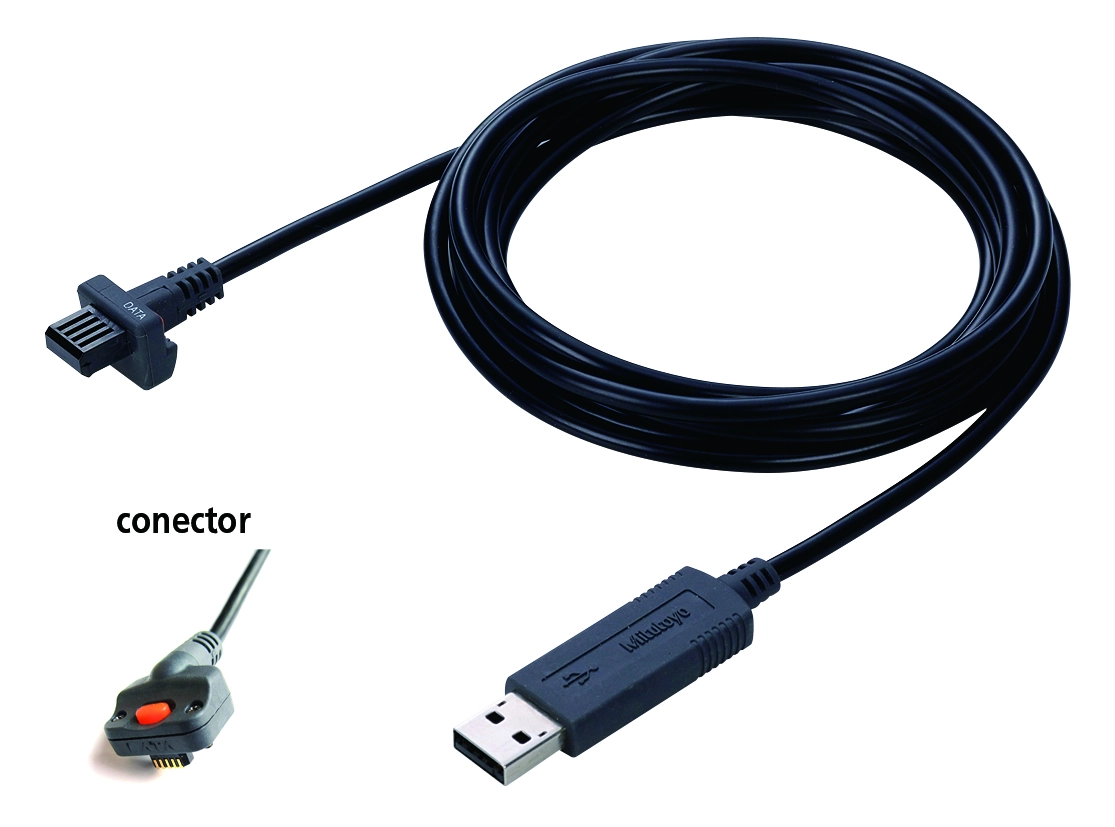

Cabo USB Input Tool

Você precisa destes itens: 06AFM380B (Interface Input Tool USB de Entrada Direta ITN: Tipo B)

O cabo liga o micrometro a porta USB e se comporta como um teclado: ao apertar o botao DATA, a leitura e digitada direto no Excel ou em qualquer campo de texto. Nao exige software.

06AFM380BInterface Input Tool USB de Entrada Direta ITN, Tipo BVer produto →

Opção 2

Sem fio U-WAVE-T com LED

Você precisa destes itens: 02AZD790B (Cabo de conexao tipo B para U-WAVE-T) + 02AZD730H (Transmissor sem fio U-WAVE-T com LED) + 02AZD810E (Receptor sem fio U-WAVE-R)

O cabo tipo B liga o micrometro ao transmissor U-WAVE-T, que envia a medicao por radiofrequencia ao receptor U-WAVE-R ligado ao computador. O LED confirma cada envio, e nao ha cabo entre o instrumento e o PC.

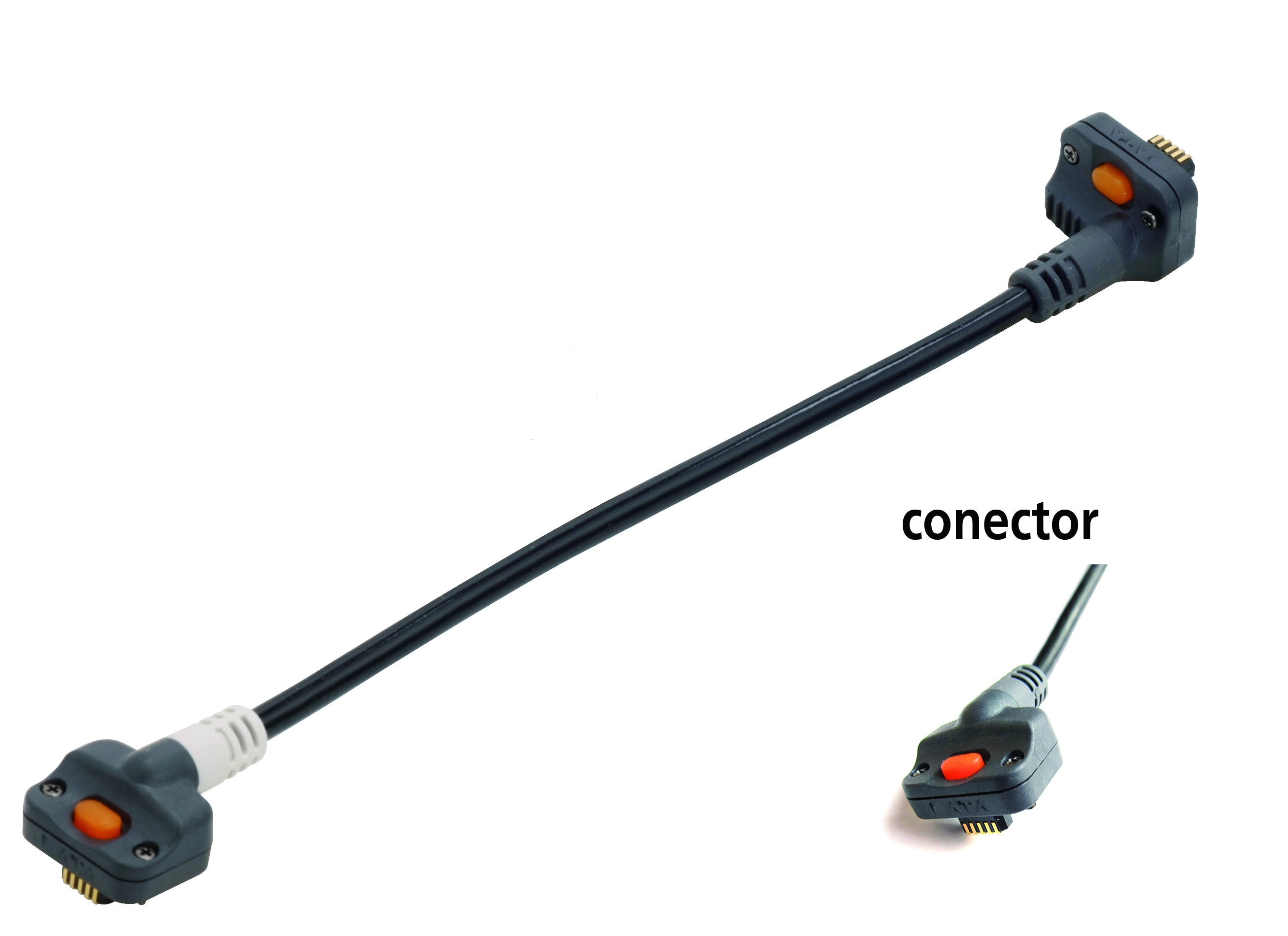

02AZD790BCabo de conexao tipo B para U-WAVE-TVer produto →

02AZD730HTransmissor sem fio U-WAVE-T com LEDVer produto →

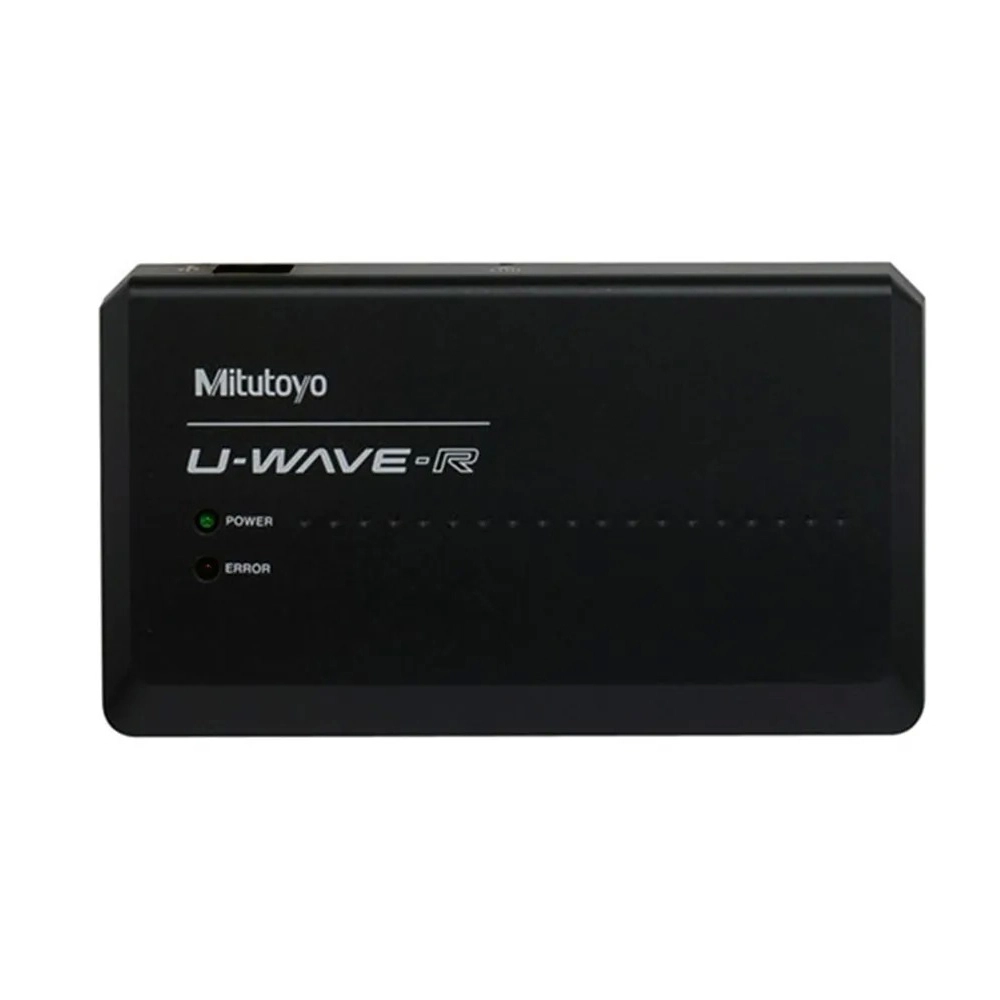

02AZD810EReceptor sem fio U-WAVE-RVer produto →

Opção 3

Sem fio U-WAVE-T com alarme sonoro

Você precisa destes itens: 02AZD790B (Cabo de conexao tipo B para U-WAVE-T) + 02AZD880H (Transmissor sem fio U-WAVE-T com alarme sonoro) + 02AZD810E (Receptor sem fio U-WAVE-R)

Mesma transmissao da opcao anterior, com o transmissor que avisa por som alem do LED. Serve quando o operador nao esta olhando para o instrumento no momento do envio.

02AZD790BCabo de conexao tipo B para U-WAVE-TVer produto →

02AZD880HTransmissor sem fio U-WAVE-T com alarme sonoroVer produto →

02AZD810EReceptor sem fio U-WAVE-RVer produto →

Opção 4

Cabo Digimatic a prova d’agua

Você precisa destes itens: 05CZA662 (Cabo Digimatic a prova d’agua com botao DATA · 1 m) + 05CZA663 (Cabo Digimatic a prova d’agua com botao DATA · 2 m)

Cabo reto com botao DATA que liga a saida Digimatic do micrometro a um coletor, processador ou multiplexador Digimatic. Escolha 1 m (05CZA662) ou 2 m (05CZA663) conforme a distancia ate o coletor.

05CZA662Cabo Digimatic a prova d’agua com botao DATA · 1 mVer produto →

05CZA663Cabo Digimatic a prova d’agua com botao DATA · 2 mVer produto →

Existe ainda o cabo 02AZE140B, igual ao 02AZD790B mas com entrada de pedal, para quem precisa das duas mãos na peça e dispara o envio com o pé. Todas as opções usam a saída Digimatic padrão do instrumento.

Variações da série

Outros QuantuMike da série -30 disponíveis na loja

Código	Capacidade	Sistema de medição	Saída de dados
293-145-30	0 a 25 mm	Métrico	Não
293-146-30	25 a 50 mm	Métrico	Não
293-180-30	0 a 1"	Polegada e métrico	Sim
293-181-30 (este)	1 a 2"	Polegada e métrico	Sim
293-186-30	1 a 2"	Polegada e métrico	Não
293-188-30	3 a 4"	Polegada e métrico	Não

Itens inclusos

Micrômetro externo digital 293-181-30
Barra padrão de ajuste, 1 peça
Bateria SR44 (código 938882), instalada para a operação inicial
Chave 301336, 1 peça

Vídeo

Perguntas frequentes

Perguntas e Respostas

O 293-181-30 mede em milímetro também?

Mede. O mostrador alterna entre polegada e milímetro, com resolução de 0,00005" ou 0,001 mm. A capacidade de 1 a 2 polegadas corresponde a 25 a 50 mm.

Qual a diferença entre o 293-181-30 e o 293-186-30?

A saída de dados. Os dois medem de 1 a 2 polegadas com a mesma exatidão de ±0,00005", mas só o 293-181-30 tem porta Digimatic para enviar a leitura ao computador. O 293-186-30 é a versão sem essa porta.

Que tipo de conector o 293-181-30 usa?

Conector Digimatic tipo B. É o tipo que define todos os códigos de cabo e de transmissor compatíveis, listados na aba Transmissão de dados desta página.

Preciso de software para levar a medição do 293-181-30 ao Excel?

Não, se usar o Input Tool USB 06AFM380B. Ele se comporta como teclado: ao apertar o botão DATA a leitura é digitada no campo onde o cursor estiver. As outras formas de conexão estão na aba Transmissão de dados.

Dá para usar o 293-181-30 sem fio?

Dá. Com o cabo tipo B 02AZD790B ligado a um transmissor U-WAVE-T e ao receptor U-WAVE-R no computador, a medição vai por radiofrequência, sem cabo entre o instrumento e o PC.

Qual bateria o 293-181-30 usa?

A SR44, código Mitutoyo 938882, com autonomia aproximada de 1,2 ano em uso normal. O indicador de bateria aparece no mostrador antes de a medição ficar impossível.

A porta de dados do 293-181-30 compromete a proteção IP65?

Não. A proteção IP65 vale para o instrumento como vendido, incluindo a saída de dados, com o nível 6 contra poeira e o nível 5 contra jato d’água da norma IEC 60529.

Qualidade Garantida

Certificações e Tecnologias

O que o 293-181-30 traz de fábrica.

Linha de micrômetros digitais com fuso de avanço rápido de 2 mm por volta, quatro vezes o passo de um micrômetro convencional.

Sensor rotativo eletromagnético com origem retida: a referência não se perde ao desligar o instrumento.

Proteção IP65 (IEC 60529): nível 6 contra poeira e nível 5 contra jato d’água de qualquer direção, para uso na usinagem com respingo de fluido de corte.

Proteção IP65 testada e certificada pela TÜV Rheinland, certificado nº 1111310852 (tuv.com).

Acompanha os dados de inspeção de fábrica, para uso com confiança e rastreabilidade.
