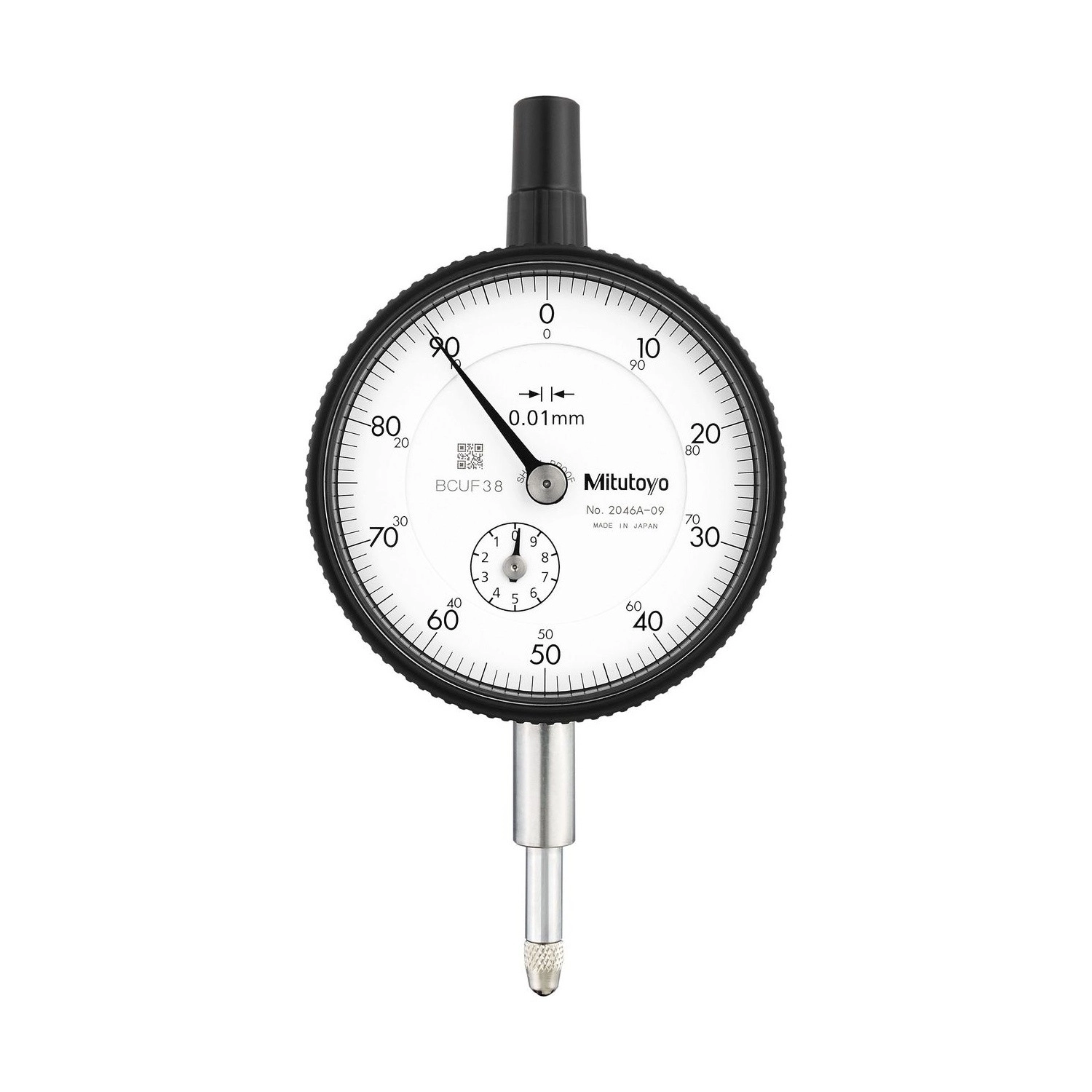

Relógio Comparador Modelo Padrão Tampa Com Orelha 10mm/0,01mm – 2046A-09

Relógio Comparador Modelo Padrão Tampa Com Orelha 10mm/0,01mm – 2046A-09

Name: Relógio Comparador Modelo Padrão Tampa Com Orelha 10mm/0,01mm – 2046A-09
Brand: Mitutoyo
SKU: 2046A-09
Price: 645.23 BRL
Availability: InStock

SKU: 2046A-09

Melhor Oferta

de: R$799,05 15% Economize R$119,86

por: R$645,23 À vista no PIX com 5% OFF

ou R$679,19 em até 6x de R$113,20 sem juros

Digite seu CEP para encontrar o melhor preço e o melhor frete da sua região

Não sei meu CEP Insira um CEP válido

Garantia

Produto original Mitutoyo

Acessórios inclusos

Ponta de contato de metal duro e certificado de inspeção

Compra Segura

100% protegida

Sobre o produto

O Relógio Comparador Analógico Mitutoyo 2046A-09 é a versão resistente a choque do 2046A. Mesma capacidade de 10 mm e graduação de 0,01 mm, com o mecanismo reforçado para o impacto que o instrumento leva na linha de produção.

O reforço tem um preço declarado em catálogo: o erro máximo permitido é de ±0,015 mm em todo o curso, contra ±0,013 mm do 2046A comum. Histerese e repetibilidade seguem em 0,003 mm e a força de medição em até 1,4 N.

Traz a construção da linha: aço inoxidável temperado, ponta de contato de metal duro, vedação contra óleo e água: mais o amortecedor no ponto de repouso superior, que absorve a volta brusca do fuso.

Resistente a choque: mecanismo reforçado
Capacidade 10 mm · graduação 0,01 mm
Erro máximo permitido ±0,015 mm (contra ±0,013 do 2046A)
Histerese e repetibilidade 0,003 mm · força até 1,4 N

Diferenciais

Destaques do produto

O que distingue o 2046A-09 dentro da linha de graduação 0,01 mm da Série 2.

Mecanismo reforçado para o impacto do chão de fábrica.

A mesma faixa de trabalho do 2046A comum.

Dois micrometros a mais que o 2046A: é o preço do reforço.

Absorve a volta brusca do fuso quando o operador o solta.

Rosca M2,5 × 0,45, acompanha o instrumento.

Corpo sem furos passantes.

Especificações

Principais características

O que cada número do 2046A-09 significa na prática.

Resistente a choque CARACTERÍSTICA

Versão reforçada do 2046A. É o modelo indicado quando o instrumento vive perto de prensa, esteira ou bancada de montagem, onde a batida é rotina e não exceção.
±0,015 mm ERRO MÁXIMO PERMITIDO

Dois micrometros acima do 2046A comum, que fica em ±0,013 mm. O catálogo declara essa diferença: o reforço custa um pouco de exatidão no fim do curso.
10 mm de curso CAPACIDADE

Igual à do 2046A, com graduação de 0,01 mm e uma volta do ponteiro valendo 1 mm.
0,003 mm HISTERESE E REPETIBILIDADE

Iguais às do 2046A. O reforço não piora a consistência da medição repetida, só o erro máximo ao longo do curso.
Até 1,4 N FORÇA DE MEDIÇÃO

Força padrão da linha.

Soluções

Quais problemas resolve

Situações de medição em que o 2046A-09 é a escolha certa.

Desafio Comparador que quebra perto da prensa

Em bancada de montagem e junto de prensa, o instrumento leva batida de peça, de ferramenta e de queda. O mecanismo comum sai de calibração ou trava.

Solução

O 2046A-09 é a versão resistente a choque da mesma linha, com mecanismo reforçado para esse uso.

Desafio Escolher entre resistência e exatidão sem saber o preço

A ficha do modelo reforçado costuma dizer só "resistente a choque", e quem compra não sabe se perde exatidão nem quanto.

Solução

Aqui está declarado: o 2046A-09 tem ±0,015 mm contra ±0,013 mm do 2046A, e histerese e repetibilidade iguais, de 0,003 mm.

Desafio Instrumento que sai de calibração toda hora

Quando o comparador precisa voltar para o laboratório a cada poucas semanas, o custo não é a calibração: é a linha parada e a peça medida com instrumento fora.

Solução

O reforço do 2046A-09 existe para alongar esse intervalo em ambiente de impacto.

Desafio Fuso solto que volta de uma vez

Quando o operador larga o fuso, ele retorna com impacto e o mecanismo sofre: e essa é a batida mais frequente de todas, porque vem do próprio uso.

Solução

O 2046A-09 tem amortecedor no ponto de repouso superior, que absorve essa volta.

Dados Técnicos

Informações Técnicas

Especificações, detalhes de construção, variações da série e o que vem na caixa.

Especificações

Serie: Série 2
Força de medição: 1,4N ou menor
Marca: Mitutoyo
Sistema de Medição: Métrico (mm)
Alcance (mm): 0-10mm
Resolução (mm): 0,01mm
Exatidão (mm): ±0,015mm
Proteção IP: Sem proteção
Tecnologia: Analógico
Tampa traseira: Com orelha
Histerese: 0,003mm
Repetibilidade: 0,003mm

Detalhes técnicos

Característica: Resistente a choque
Capacidade: 10 mm
Escala: Contínua, leitura ±0-100
Nome de fábrica: Dial Indicator Série 2: modelo padrão, graduação de 0,01 mm
Aro (bisel): Diâmetro externo de 57 mm
Ponta de contato: Metal duro, rosca M2,5 × 0,45, acessório padrão
Construção: Vedação contra óleo e água, aço inoxidável temperado e engrenagem principal em material resistente ao desgaste e à deformação
Corpo: Sem furos passantes, o que aumenta a resistência a óleo e poeira
Mostrador: Revestimento antirreflexo e antimanchas, para leitura mais fácil
Fixação pelo canhão: Bucha redesenhada: faixa de aperto maior, torque máximo de 150 N·cm com parafuso M5
Amortecedor: No ponto de repouso superior do fuso
Acessórios opcionais: Limitadores de tolerância (21AZB195, 2 peças), trava do aro (21AZB148) e alavanca de elevação (21EZA198), montável à direita ou à esquerda
Certificado: Certificado de inspeção de fábrica

Variações da série

Outros modelos da linha de graduação 0,01 mm da Série 2 disponíveis na loja

Código	Tampa traseira	Capacidade	Graduação	Característica
2044A	Com orelha	5 mm	0,01 mm	Escala contínua
2046A	Com orelha	10 mm	0,01 mm	Escala contínua
2046AB	Lisa	10 mm	0,01 mm	Escala contínua
2046A-09 (este)	Com orelha	10 mm	0,01 mm	Resistente a choque
2047A	Com orelha	10 mm	0,01 mm	Escala balanceada (0-50-0)

Itens inclusos

Relógio comparador analógico 2046A-09
Ponta de contato de metal duro, rosca M2,5 × 0,45
Certificado de inspeção de fábrica
Manual do usuário

Perguntas frequentes

Perguntas e Respostas

O que o sufixo -09 do 2046A-09 indica?

É a versão resistente a choque do modelo. O 2046A-09 tem a mesma capacidade e graduação do 2046A, com o mecanismo reforçado para suportar impacto.

Por que a exatidão do 2046A-09 é pior que a do 2046A?

Porque o reforço do mecanismo tem esse custo, e o catálogo o declara: ±0,015 mm contra ±0,013 mm em todo o curso. Em compensação, histerese e repetibilidade são iguais nos dois, 0,003 mm.

Quando vale a pena escolher o 2046A-09 e trocar exatidão por resistência?

Quando a tolerância que você controla é maior que a diferença. Dois micrometros raramente decidem uma peça de oficina; um comparador quebrado ou fora de calibração para a linha.

Resistente a choque quer dizer que posso deixar o 2046A-09 cair?

Não. O reforço é para o impacto do uso: batida de peça, volta brusca do fuso, vibração de bancada. Queda continua sendo motivo de recalibração, e o manual pede não bater nem deixar cair o instrumento.

Os limitadores acompanham o 2046A-09?

Não. Nesta geração os limitadores (21AZB195, 2 peças) e a trava do aro (21AZB148) são acessórios opcionais. Acompanham a ponta de contato de metal duro, o certificado de inspeção e o manual.

Como saber se o 2046A-09 sofreu com um impacto?

Comparando com um padrão conhecido: bloco padrão ou o próprio dispositivo de referência. Se a leitura repetida na mesma altura passar a variar mais que 0,003 mm, é sinal de que o mecanismo precisa de atenção.

Qualidade Mitutoyo

Certificações e Tecnologias

O que acompanha o 2046A-09 de fábrica.

A Mitutoyo envia o instrumento com um certificado de inspeção que traz os dados de inspeção de fábrica.
