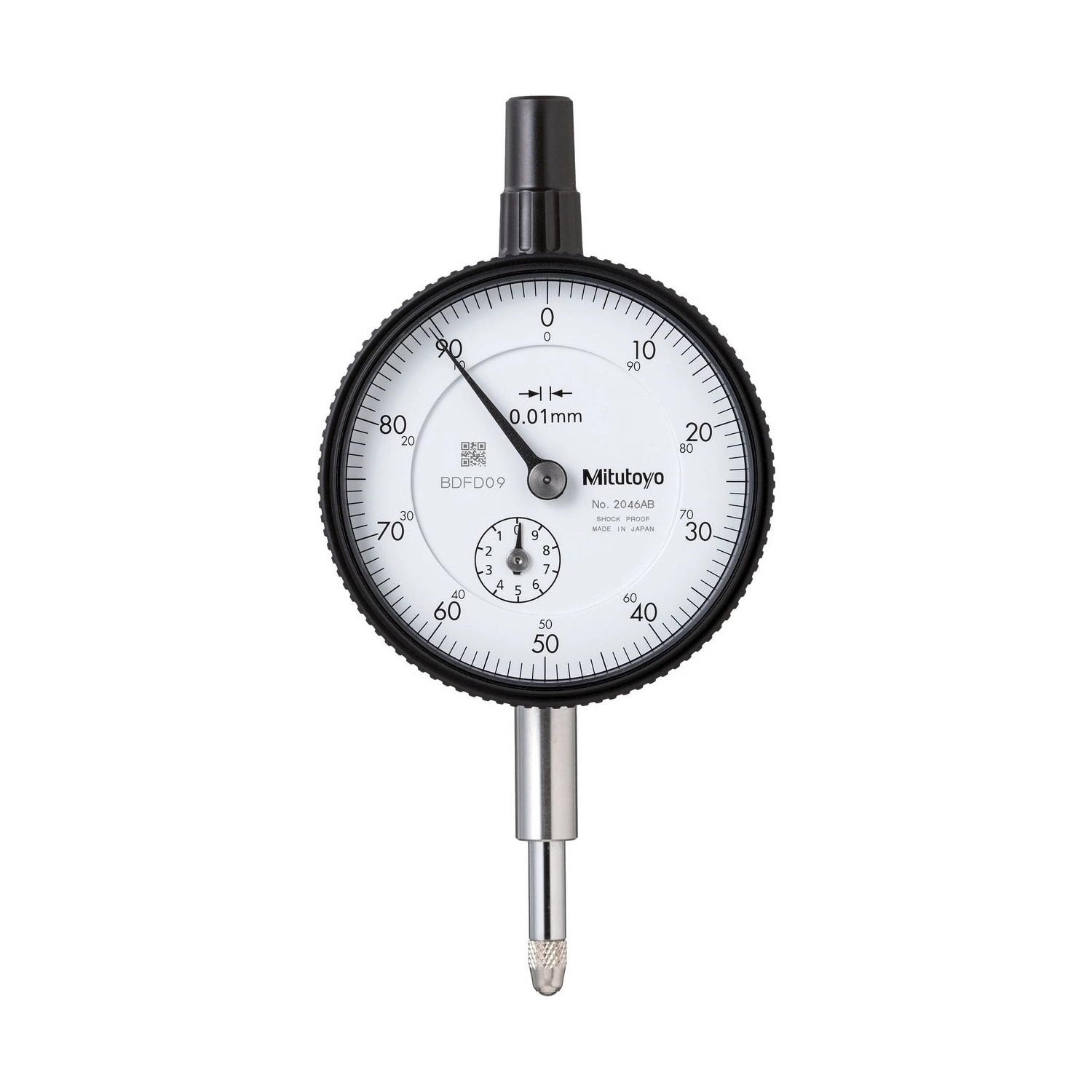

Relógio Comparador Capacidade 10mm Resolução 0,01mm com Tampa Lisa Mitutoyo 2046AB

Name: Relógio Comparador Capacidade 10mm Resolução 0,01mm com Tampa Lisa Mitutoyo 2046AB
Brand: Mitutoyo
SKU: 2046AB
Price: 284.03 BRL
Availability: InStock

SKU: 2046AB

Melhor Oferta

de: R$351,74 15% Economize R$52,76

por: R$284,03 À vista no PIX com 5% OFF

ou R$298,98 em até 5x de R$59,80 sem juros

Digite seu CEP para encontrar o melhor preço e o melhor frete da sua região

Não sei meu CEP Insira um CEP válido

Garantia

Produto original Mitutoyo

Acessórios inclusos

Ponta de contato de metal duro e certificado de inspeção

Compra Segura

100% protegida

Sobre o produto

O Relógio Comparador Analógico Mitutoyo 2046AB é o 2046A com tampa traseira lisa. Mesma capacidade de 10 mm, mesma graduação de 0,01 mm, mesma exatidão: muda a forma de prender o instrumento.

O sufixo B indica a traseira plana, sem as orelhas de fixação. A montagem é feita pelo canhão, em suporte de coluna, base magnética ou furo de gabarito, o que dá liberdade para girar o instrumento até a posição de leitura.

O erro máximo permitido é de ±0,013 mm, com histerese e repetibilidade de 0,003 mm e força de até 1,4 N. A construção é a da linha: aço inoxidável temperado, ponta de metal duro e vedação contra óleo e água.

Tampa traseira lisa: fixação pelo canhão
Capacidade 10 mm · graduação 0,01 mm
Erro máximo permitido ±0,013 mm · força até 1,4 N
Mesmo desempenho do 2046A, com outra montagem

Diferenciais

Destaques do produto

O que distingue o 2046AB dentro da linha de graduação 0,01 mm da Série 2.

Sem orelhas: o instrumento encosta rente na superfície de apoio.

Suporte de coluna, base magnética ou furo de gabarito.

Preso pelo canhão, o mostrador pode ser girado para ficar de frente.

O mesmo desempenho do 2046A de orelha.

A construção da linha, com ponta de metal duro.

Corpo sem furos passantes.

Especificações

Principais características

O que cada número do 2046AB significa na prática.

Lisa, sufixo B TAMPA TRASEIRA

Sem as orelhas de fixação. A traseira plana encosta rente na superfície e a montagem passa a ser pelo canhão.
Pelo canhão de ø8 mm MONTAGEM

Aceita suporte de coluna, base magnética e furo de gabarito. A bucha desta geração tem faixa de aperto maior, com torque máximo de 150 N·cm em parafuso M5.
10 mm de curso CAPACIDADE

Igual à do 2046A: o curso padrão do comparador de bancada.
±0,013 mm ERRO MÁXIMO PERMITIDO

Em todo o curso, com histerese e repetibilidade de 0,003 mm. O tipo de tampa não altera o desempenho.
Até 1,4 N FORÇA DE MEDIÇÃO

Força padrão da linha.

Soluções

Quais problemas resolve

Situações de medição em que o 2046AB é a escolha certa.

Desafio Suporte que só aceita o canhão

Base magnética e suporte de coluna prendem pelo canhão. Com a tampa de orelha, as orelhas sobram e atrapalham o encosto na superfície.

Solução

O 2046AB tem traseira plana e foi feito para esse tipo de montagem.

Desafio Mostrador virado para o lado errado

Preso por parafuso passante nas orelhas, o comparador fica na posição que a furação permite, e às vezes o operador tem que se deslocar para ler.

Solução

Preso pelo canhão, o 2046AB pode ser girado até o mostrador ficar de frente para quem mede.

Desafio Trocar o instrumento no meio da produção

Dispositivo com furação para orelha obriga a repor pelo mesmo tipo de tampa, e nem sempre há um igual em estoque.

Solução

O 2046AB e o 2046A são o mesmo instrumento com tampas diferentes: ter os dois na prateleira cobre as duas montagens sem mudar o desempenho.

Desafio Óleo e cavaco entrando no instrumento

Em usinagem, névoa de óleo e poeira de rebarba entram pelos furos do corpo e travam o mecanismo.

Solução

O corpo do 2046AB não tem furos passantes e a construção é vedada contra óleo e água.

Dados Técnicos

Informações Técnicas

Especificações, detalhes de construção, variações da série e o que vem na caixa.

Especificações

Serie: Série 2
Força de medição: 1,4N ou menor
Marca: Mitutoyo
Sistema de Medição: Métrico (mm)
Alcance (mm): 0-10mm
Resolução (mm): 0,01mm
Exatidão (mm): ±0,013mm
Proteção IP: Sem proteção
Tecnologia: Analógico
Tampa traseira: Lisa
Diâmetro da haste: 8mm
Histerese: 0,003mm
Repetibilidade: 0,003mm

Detalhes técnicos

Fixação da tampa: Lisa (sufixo B), sem orelhas de fixação
Capacidade: 10 mm
Escala: Contínua, leitura ±0-100
Nome de fábrica: Dial Indicator Série 2: modelo padrão, graduação de 0,01 mm
Aro (bisel): Diâmetro externo de 57 mm
Ponta de contato: Metal duro, rosca M2,5 × 0,45, acessório padrão
Construção: Vedação contra óleo e água, aço inoxidável temperado e engrenagem principal em material resistente ao desgaste e à deformação
Corpo: Sem furos passantes, o que aumenta a resistência a óleo e poeira
Mostrador: Revestimento antirreflexo e antimanchas, para leitura mais fácil
Fixação pelo canhão: Bucha redesenhada: faixa de aperto maior, torque máximo de 150 N·cm com parafuso M5
Amortecedor: No ponto de repouso superior do fuso
Acessórios opcionais: Limitadores de tolerância (21AZB195, 2 peças), trava do aro (21AZB148) e alavanca de elevação (21EZA198), montável à direita ou à esquerda
Certificado: Certificado de inspeção de fábrica

Variações da série

Outros modelos da linha de graduação 0,01 mm da Série 2 disponíveis na loja

Código	Tampa traseira	Capacidade	Graduação	Característica
2044A	Com orelha	5 mm	0,01 mm	Escala contínua
2046A	Com orelha	10 mm	0,01 mm	Escala contínua
2046AB (este)	Lisa	10 mm	0,01 mm	Escala contínua
2046A-09	Com orelha	10 mm	0,01 mm	Resistente a choque
2047A	Com orelha	10 mm	0,01 mm	Escala balanceada (0-50-0)

Itens inclusos

Relógio comparador analógico 2046AB
Ponta de contato de metal duro, rosca M2,5 × 0,45
Certificado de inspeção de fábrica
Manual do usuário

Perguntas frequentes

Perguntas e Respostas

O que significa o B em 2046AB?

Tampa traseira lisa, plana. É a convenção da Mitutoyo nesta linha: o código sem B tem tampa com orelha e o código com B tem tampa lisa. O resto do instrumento é igual.

Posso trocar a tampa do 2046AB pela do 2046A?

A tampa traseira faz parte do instrumento e define o modelo. Se o dispositivo mudou de tipo de fixação, o caminho é usar o código correspondente: 2046A para orelha, 2046AB para lisa.

A exatidão do 2046AB muda por causa da tampa?

Não. Os dois têm ±0,013 mm em todo o curso, histerese e repetibilidade de 0,003 mm e força de até 1,4 N. O tipo de tampa é forma de montagem, não desempenho.

Qual o aperto certo no canhão do 2046AB?

O torque máximo no ponto de fixação com parafuso M5 é de 150 N·cm. Acima disso o canhão deforma e o fuso passa a prender, é o erro mais comum de quem aperta "até firmar".

O 2046AB vem com limitadores?

Não. Nesta geração os limitadores (21AZB195) e a trava do aro (21AZB148) são acessórios opcionais. Acompanham a ponta de contato de metal duro, o certificado de inspeção e o manual.

Posso usar o 2046AB em máquina com refrigeração?

Com névoa e respingo, sim: a construção é vedada contra óleo e água. Para contato direto com jato ou imersão, o modelo da família feito para isso é o 2046A-60, à prova d'água.

Qualidade Mitutoyo

Certificações e Tecnologias

O que acompanha o 2046AB de fábrica.

A Mitutoyo envia o instrumento com um certificado de inspeção que traz os dados de inspeção de fábrica.
