Rugosimetro Sj-210 (sensor Transversal) - 178-565-12A

Rugosimetro Sj-210 (sensor Transversal) - 178-565-12A

Name: Rugosimetro Sj-210 (sensor Transversal) - 178-565-12A
SKU: 178-565-12A
Price: 38941.97 BRL
Availability: BackOrder

SKU: 178-565-12A

Melhor Oferta

R$38.941,97 À vista no PIX com 5% OFF

ou R$40.991,55 em até 6x de R$6.831,93 sem juros

Digite seu CEP para encontrar o melhor preço e o melhor frete da sua região

Não sei meu CEP Insira um CEP válido

Garantia

Produto original Mitutoyo

Acessórios inclusos

Padrão de rugosidade 178-605

Compra Segura

100% protegida

Sobre o produto

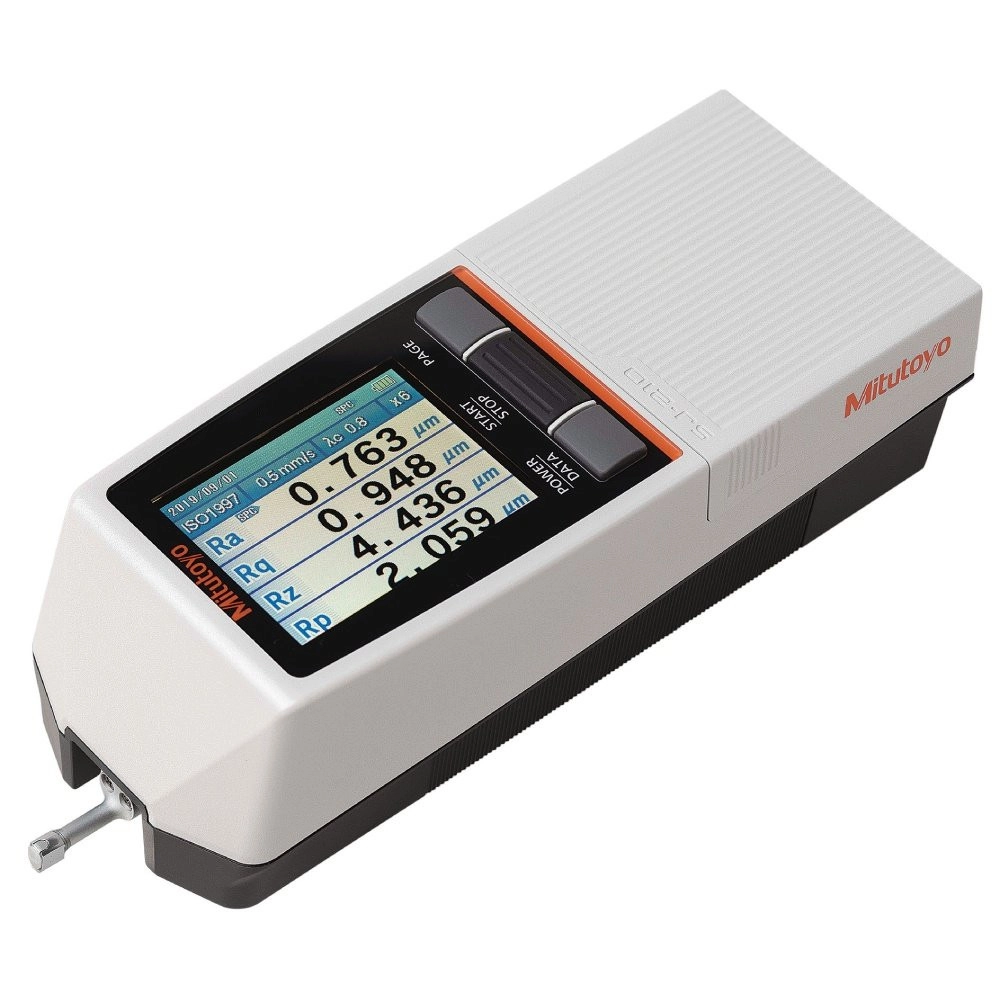

O Rugosímetro Portátil Surftest SJ-210 Mitutoyo 178-565-12A vem com a unidade de avanço transversal, que a Mitutoyo indica para peças com acesso estreito ou blindado, como virabrequins e peças de eletroerosão. É a versão de 4 mN, com ponta de 5 µm de raio e 90°, e leitura em polegada e milímetro.

No transversal, o curso do eixo X é de 5,6 mm. A unidade de avanço pode trabalhar acoplada à unidade de leitura ou separada dela por um cabo de 1 m, e o contato da ponta com a peça aparece por cor na tela, o que ajuda quando não dá para ver a superfície medida.

A unidade de leitura tem tela colorida de 2,4 polegadas com iluminação, 16 idiomas, normas JIS, ISO, ANSI e VDA, saídas USB, Digimatic e RS-232C, e bateria que recarrega em cerca de um quarto do tempo dos modelos Mitutoyo anteriores. Na caixa vêm o padrão de rugosidade 178-605 (Ra 1 µm) e os dois adaptadores exclusivos do transversal.

Unidade de avanço transversal · eixo X de 5,6 mm
Força de medição 4 mN · ponta 5 µmR 90°
Tela colorida de 2,4" · 16 idiomas
Saídas USB, Digimatic e RS-232C

Diferenciais

Destaques do produto

O que distingue o 178-565-12A entre os rugosímetros portáteis Surftest.

Virabrequim e peças de eletroerosão.

A tela mostra se a ponta tocou.

Por cabo de 1 m.

Apoio para a ponta e adaptador em V.

Troca parâmetro sem medir de novo.

Avisa pelo desgaste acumulado.

Especificações

Principais características

O que cada dado do 178-565-12A significa na prática.

Transversal Unidade de avanço

Para acesso estreito ou blindado.
5,6 mm Eixo X

Curso de medição do transversal.
4 mN Força de medição

Ponta de 5 µm de raio e 90°.
2,4" colorida Tela

Com iluminação e 16 idiomas.
USB, Digimatic, RS-232C Saídas

Também impressora e pedal.

Soluções

Quais problemas resolve

Situações de medição em que o 178-565-12A é a escolha certa.

Desafio Medir onde a ponta mal entra

Em virabrequins e peças de eletroerosão, a unidade de avanço padrão não alcança a superfície.

Solução

O 178-565-12A vem com a unidade transversal, que a Mitutoyo indica para peças com acesso estreito ou blindado.

Desafio Saber se a ponta tocou a peça

Dentro de um canal ou de um recurso coberto, não dá para ver a ponta.

Solução

No 178-565-12A, o contato da ponta com a peça aparece por cor na tela.

Desafio Trocar o parâmetro depois de medir

Repetir a medição só para ver outro parâmetro toma tempo.

Solução

O 178-565-12A recalcula com os parâmetros novos sem medir de novo, quando as condições de medição permitem.

Desafio Ponta gasta sem aviso

O desgaste da ponta muda o resultado aos poucos.

Solução

O alarme da ponta do 178-565-12A avisa quando a distância de medição acumulada passa do limite que o operador definir.

Dados Técnicos

Informações Técnicas

Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.

Especificações

Modelo: SJ-210 4mN
Curso total eixo X: 5,6mm
Curso Total/Sensor/Curso: 360 µm (-200 µm até +160 µm)
Curso Total/Sensor/Resolução: 360 µm / 0,02 µm, 100 µm / 0,006 µm, 25 µm / 0,002 µm
Velocidade de medição: Durante a medição: 0,25mm/s, 0,5mm/s, 0,75mm/s Retorno: 1mm/s
Força de medição / Formato da ponta: 4 mN / 5 µmR 90°
Força de apoio: 400mN ou menos
Normas de referência: JIS1982/ JIS1994/ JIS2001/ ISO1997/ ANSI/ VDA
Perfis calculados: Perfil primário, Perfil de Rugosidade, Perfil DF, Perfil Motif
Parâmetros: Ra, Rc, Ry, Rz, Rq, Rt, Rmax, Rp, Rv, R3z, Rsk, Rku, Rc, RPc, Rsm, Rz1max, S, HSC, RzJIS, Rppi, R∆a, R∆q, Rlr, Rmr, Rmr(c), R c, Rk, Rpk, Rvk, Mr1, Mr2, A1, A2, Vo, Rpm, tp, Htp, R, Rx, AR, Análise Livre
Gráficos: BAC e ADC
Filtros: Gaussiano, 2CR75, PC75
Valores de cutoff λc: 0,08, 0,25, 0,8, 2,5 mm
Valores de cutoff λs: 2,5, 8 µm
Comprimento de amostragem: 0,08, 0,25, 0,8, 2,5 mm
Quantidade de segmentos de amostra: ×1,×2,×3,×4,×5,×6,×7,×8,×9,×10, arbitrário (0,3 até 5,6mm: 0,01mm intervalo)
Tamanho da tela : 36.7×48.9 mm
Linguagem: 16 linguagens (Japonês, Inglês, Alemão, Francês, Italiano, Espanhol, Português, Holandês, Polonês, Húngaro, Sueco, Checo, Chinês Simples, Chinês Tradicional, Coreano, Turco)
Apresentação dos resultados: Vertical: 1 linha/3 linhas/Gráfico Horizontal: 1 coluna/4 colunas/Gráfico (Deslocamento direita/esquerda)
Impressão *1: Condição de Medição / Resultados / Julgamento GO-NG / Resultados por Segmento / Perfil Gerado / Curva de porcentagem de Material / Curva de distribuição da Amplitude / Detalhes da Medição (impressora 178-421 opcional)
Funções I/O: USB I/F, Saída Digimatic, Saída Impressora, RS-232C I/F, Pedal I/F
Funções Configuráveis: Os parâmetros podem ser selecionados para cálculo, apresentação e impressão.
Funções de avaliação: Regra do valor máximo, Regra dos 16%, Regra do valor médio
Função de grava as configurações: Quando desliga o aparelho
Funções de armazenamento: Memória: Condições de medição (Até 10) Cartão de Memoria (opcional): 500 configurações, 10.000 perfis, 500 imagens, Texto (Condição de medição/Dados Medidos/Perfis/Curva de porcentagem de Material / Curva de distribuição da Amplitude)
Funções de Calibração : Auto-calibração com entrada do valor padrão /Calibração pela média de vários valores (Até 5x)
Economia de energia: Função "Auto-sleep" (10 a 600 segundos), desligada durante o uso do carregador AC
Alimentação: Bateria interna (recarregável Ni-MH) ou carregador AC. Tempo de carga: cerca de 4 horas (pode variar com a temperatura ambiente). Duração: cerca de 1000 medições (varia ligeiramente com as condições de uso e o ambiente)
Dimesões Externas Unidade principal: 160×65,8×52,1 mm (tampa fechada, sem o sensor)
Dimesões Externas Drive (Acionador) : 115×23×26 mm (sem o sensor)
Peso: Aprox. 500 g (Unidade principal, Drive, Sensor)
Acessórios Padrão: 12BAA303 Cabo de conexão, 178-605 Padrão de rugosidade Ra (1 µm), 12AAE643 Apoio para a ponta, 12AAE644 Adaptador em V, 12BAR344 Estojo, 12BAK700 Suporte para calibração, película da tela, carregador AC, manual, guia rápido e certificado de garantia

Detalhes técnicos

Indicação de contato da ponta: Por cor na tela
Separação da unidade de avanço: Por cabo de 1 m (12BAA303); recolocada em uma etapa
Alarme da ponta: Pela distância de medição acumulada, com limite definido pelo operador
Proteção: Acesso aos recursos por senha
Acessórios exclusivos: Apoio para a ponta 12AAE643 e adaptador em V 12AAE644
Não servem ao transversal: Patins, prolongador de 50 mm, adaptador vertical e dispositivos de fixação

Funções

Funções do 178-565-12A

Medir

Apoiar a unidade de avanço transversal na peça e iniciar pela tecla ou pelo pedal. O contato da ponta aparece por cor na tela.

Ver o resultado

Resultados em caracteres grandes, aprovado/reprovado em cores, perfis avaliados e curvas BAC e ADC, com a tela em retrato ou paisagem.

Recalcular

Depois de medir, trocar os parâmetros e recalcular sem nova medição, quando as condições de medição permitem.

Guardar

Até 10 condições de medição na memória interna; com o cartão de memória opcional, 500 condições, 10.000 perfis e 500 imagens.

Enviar os dados

USB para o computador, saída Digimatic para Input Tool, U-WAVE ou DP-1VA, RS-232C, impressora e pedal.

Transmissão de dados

O 178-565-12A tem saída Digimatic (SPC). Os acessórios abaixo são os que o folheto do SJ-210 indica para levar os resultados de cálculo adiante. Todos são opcionais.

Direto no PC (USB): Input Tool USB-ITN-D 06AFM380D
Sem fio (U-WAVE): Transmissor U-WAVE-T 02AZD880H com o cabo 02AZD790D, e receptor U-WAVE-R 02AZD810E no PC
Miniprocessador: Digimatic DP-1VA LOGGER (264-505A na loja), com o cabo 936937 (1 m) ou 965014 (2 m)
USB do próprio SJ-210: Transfere dados de e para o computador
Impressora: Impressora para SJ-210 (178-421A na loja)
Pedal: Inicia a medição

Variações da série

Rugosímetros portáteis Surftest SJ-210 e SJ-310 disponíveis na loja

Código	Modelo	Unidade de avanço	Curso do eixo X
178-565-12A (este)	SJ-210	Transversal	5,6 mm
178-571-12A	SJ-310	Padrão	16,0 mm

Itens inclusos

Unidade de leitura SJ-210
Unidade de avanço transversal com sensor (4 mN)
12BAA303 Cabo de conexão
178-605 Padrão de rugosidade Ra (1 µm)
12AAE643 Apoio para a ponta
12AAE644 Adaptador em V
12BAR344 Estojo
12BAK700 Suporte para calibração
Película de proteção da tela, carregador AC, manual do usuário, guia rápido e certificado de garantia

Perguntas frequentes

Perguntas e Respostas

Para que serve a unidade transversal do 178-565-12A?

Para peças com acesso estreito ou blindado, como virabrequins e peças de eletroerosão, segundo a Mitutoyo.

Qual o curso do eixo X do 178-565-12A?

5,6 mm. Nas unidades de avanço padrão e retrátil do SJ-210, o curso é de 16,0 mm.

O que vem na caixa do 178-565-12A?

Unidade de leitura, unidade de avanço transversal com o sensor, cabo de conexão 12BAA303, padrão de rugosidade 178-605 (Ra 1 µm), apoio para a ponta 12AAE643, adaptador em V 12AAE644, estojo 12BAR344, suporte de calibração 12BAK700, película de proteção da tela, carregador AC, manual do usuário, guia rápido e certificado de garantia.

Quais acessórios do SJ-210 não servem no 178-565-12A?

Segundo o folheto, os patins para superfície plana e cilíndrica, o prolongador de 50 mm, o adaptador vertical e os dispositivos de fixação não estão disponíveis para a unidade transversal.

O 178-565-12A imprime os resultados?

Sim, com a impressora para SJ-210 (178-421, vendida à parte). Ela cabe na palma da mão e funciona com bateria interna.

Como conferir a ponta do 178-565-12A?

Pelo alarme da ponta, que avisa pelo desgaste acumulado, e pelo padrão de rugosidade 178-604 (opcional, Ra aprox. 0,4 µm), que a Mitutoyo indica só para checar o raio da ponta.
