Sobre o produto

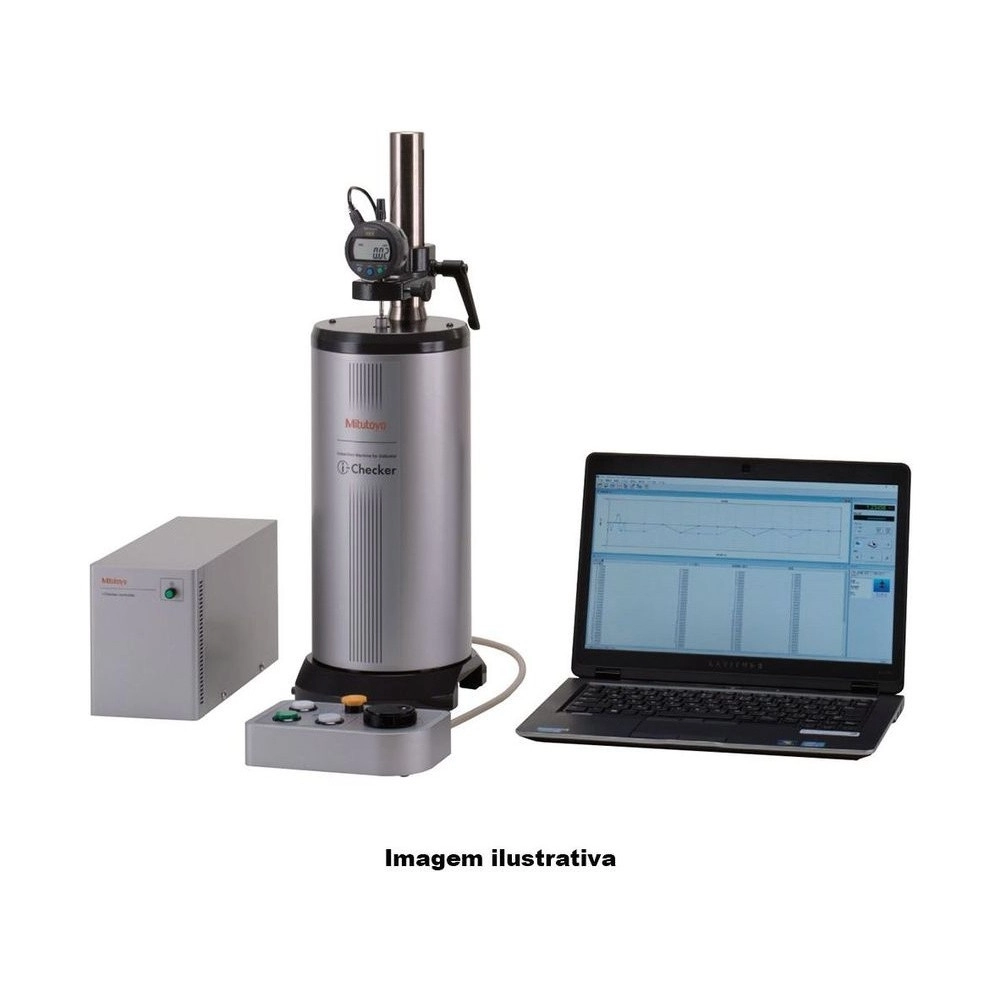

O i-Checker IC2000 Mitutoyo 170-402, da série 170, é o equipamento de inspeção de relógios com curso de 100 mm, resolução de 0,01 µm e exatidão de (0,1 + 0,4L/100) µm na posição vertical, a 20 °C. Esta versão vem com bucha de ø8 mm.

O fuso é movido por motor. Em relógio analógico, a medição é semiautomática: o i-Checker leva o ponteiro para logo antes de cada ponto e o operador faz o ajuste final no controle. Em relógio digital com saída de dados, a medição é totalmente automática.

Com os acessórios opcionais, inspeciona relógios comparadores, apalpadores, Hicator, comparadores de diâmetro interno, relógios Digimatic, Linear Gage e micrômetros eletrônicos, pelas normas ISO, JIS, JMAS, ASME, DIN, VDI/VDE/DGQ e BS. Vem com certificado de inspeção, certificado de calibração e carta de rastreabilidade.

Curso de 100 mm · resolução 0,01 µm
Exatidão (0,1 + 0,4L/100) µm · na vertical
Medição semiautomática ou automática · até 10 mm/s
Ambiente de 20 ±0,5 °C · 20 kg

Diferenciais

Destaques do produto

O que distingue o 170-402 entre os calibradores de relógio Mitutoyo.

Inspeciona relógios de até 100 mm direto.

Com encoder linear separado.

Posiciona e registra sozinho em relógio com saída de dados.

Leva o ponteiro para perto de cada ponto.

ISO, JIS, JMAS, ASME, DIN, VDI/VDE/DGQ e BS.

Certificado de calibração e carta de rastreabilidade.

Especificações

Principais características

O que cada número do 170-402 significa na prática.

100 mm Curso

Relógios de até 100 mm de curso, direto.
(0,1 + 0,4L/100) µm Exatidão vertical

L = comprimento em mm, a 20 °C; na lateral, (0,15 + 0,6L/100) µm.
0,01 µm Resolução

Encoder linear separado.
Até 10 mm/s Velocidade

Acionamento por motor.
20 ±0,5 °C Ambiente

Temperatura de operação declarada.
20 kg Massa

Unidade principal.

Soluções

Quais problemas resolve

Situações de calibração em que o 170-402 é a escolha certa.

Desafio Muitos relógios para aferir

Aferir ponto a ponto à mão ocupa o laboratório e cansa o operador.

Solução

Em relógio analógico, o i-Checker leva o ponteiro para perto de cada ponto; o folheto indica inspeção 2,5 vezes mais rápida que o modelo anterior.

Desafio Relógio digital com saída de dados

Mesmo com saída de dados, posicionar e anotar cada ponto leva tempo.

Solução

O i-Checker posiciona o fuso e registra o resultado de forma totalmente automática.

Desafio Seguir uma norma de inspeção

Cada cliente e cada tipo de relógio podem pedir uma norma diferente.

Solução

O i-Checker trabalha com ISO, JIS, JMAS, ASME, DIN, VDI/VDE/DGQ e BS, e aceita norma do próprio cliente.

Desafio Relógio de curso longo

Bancos de curso curto não inspecionam relógios de 50 ou 100 mm de uma vez.

Solução

O i-Checker inspeciona direto relógios de até 100 mm de curso.

Dados Técnicos

Informações Técnicas

Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.

Especificações

Marca: Mitutoyo
Serie: 170
Modelo: i-Checker
Capacidade: 100mm/4"
Resolução: 0,01µm
Exatidão: ±(0,1+0,4L/100)μm na posição vertical (a 20°C) ±(0,15+0,6L/100)μm na posição lateral

Detalhes técnicos

Código: 170-402 (bucha de ø8 mm)
Curso: 100 mm
Velocidade de avanço: Até 10 mm/s
Acionamento: Motor; semiautomático ou totalmente automático (automático só com relógio com saída de dados)
Unidade de medição: Encoder linear separado
Temperatura de operação: 20 °C ±0,5 °C
Alimentação: 100 a 240 V CA ±10%, 50/60 Hz
Dimensões: 164 × 200 × 559,5 mm (L × P × A)
Massa: 20 kg
Entrada de dados: Conector Digimatic na traseira da unidade; RS-232C
Normas suportadas: ISO, JIS, JMAS, ANSI/ASME, DIN, VDI/VDE/DGQ, BS

Funções

Como o 170-402 trabalha

Semiautomático

Em relógio analógico, o botão DATA registra o ponto e leva o fuso para logo antes do próximo; o ajuste final é no jog dial.

Totalmente automático

Em relógio com saída de dados, o i-Checker posiciona o fuso e registra o resultado.

Normas e certificados

Com o i-Pak, cria a norma de inspeção pela norma industrial ou do cliente, mostra o resultado em gráfico e imprime certificado simplificado.

Controle na mão

Botões STOP, RETRY, DATA e CANCEL e o jog dial ficam no controle; o pedal opcional 937179T substitui o botão DATA.

Variações da série

Calibradores de relógio Mitutoyo disponíveis na loja

Código	Capacidade	Graduação / resolução	Exatidão
170-402 (este)	100 mm	0,01 µm	(0,1+0,4L/100) µm
170-102-12	0 a 25 mm	0,001 mm	±2 µm
170-101-10	0 a 1"	.0001"	±.0001"
521-103	0 a 1 mm	0,0002 mm	±0,2 µm
521-105	0 a 5 mm	0,0002 mm	±0,8 µm
521-104	0 a .05"	.00001"	±.00001"
521-106	0 a .2"	.00001"	±.00003"

Itens inclusos

Unidade principal
Controlador ICMC-2
Controle (02AST830)
Cabo de sinal (02ASU001)
Cabo do motor (02ASU002)
Cabo USB 2.0 (02ASU003A)
Bucha para haste ø8 mm (02ASJ856)
Capa contra pó (601614-2)
Manual do usuário em inglês (99MBD063A)
Certificado de inspeção, certificado de calibração e carta de rastreabilidade

Vídeo

Perguntas frequentes

Perguntas e Respostas

Que instrumentos o 170-402 inspeciona?

Relógio comparador, relógio apalpador, Hicator, comparador de diâmetro interno, relógio Digimatic, Linear Gage e micrômetro eletrônico (Mu-Checker). Alguns tipos pedem acessório opcional, como o jogo 02ASK000 para relógio apalpador ou o 02ASU162 para comparador interno.

Qual a exatidão do 170-402?

(0,1 + 0,4L/100) µm na posição vertical e (0,15 + 0,6L/100) µm na lateral, a 20 °C, com L = comprimento em mm. O folheto observa que não é possível inspecionar relógio mais exato que o próprio equipamento.

O 170-402 mede sozinho?

Em relógio digital com saída de dados, sim: a medição é totalmente automática. Em relógio analógico, é semiautomática, com o ajuste final do ponteiro feito no controle.

O 170-402 precisa de software?

Sim. O software dedicado i-Pak é acessório opcional necessário, para Windows 10 de 64 bits. Com ele se criam as normas de inspeção, o gráfico do resultado e o certificado de inspeção simplificado.

Em que ambiente o 170-402 trabalha?

Na temperatura de 20 °C ±0,5 °C. Alimentação de 100 a 240 V CA ±10%, 50/60 Hz; a unidade principal pesa 20 kg.

O que vem com o 170-402?

Unidade principal, controlador ICMC-2, controle, cabos de sinal, de motor e USB 2.0, bucha de ø8 mm, capa contra pó, manual em inglês e os certificados de inspeção e de calibração com a carta de rastreabilidade.
