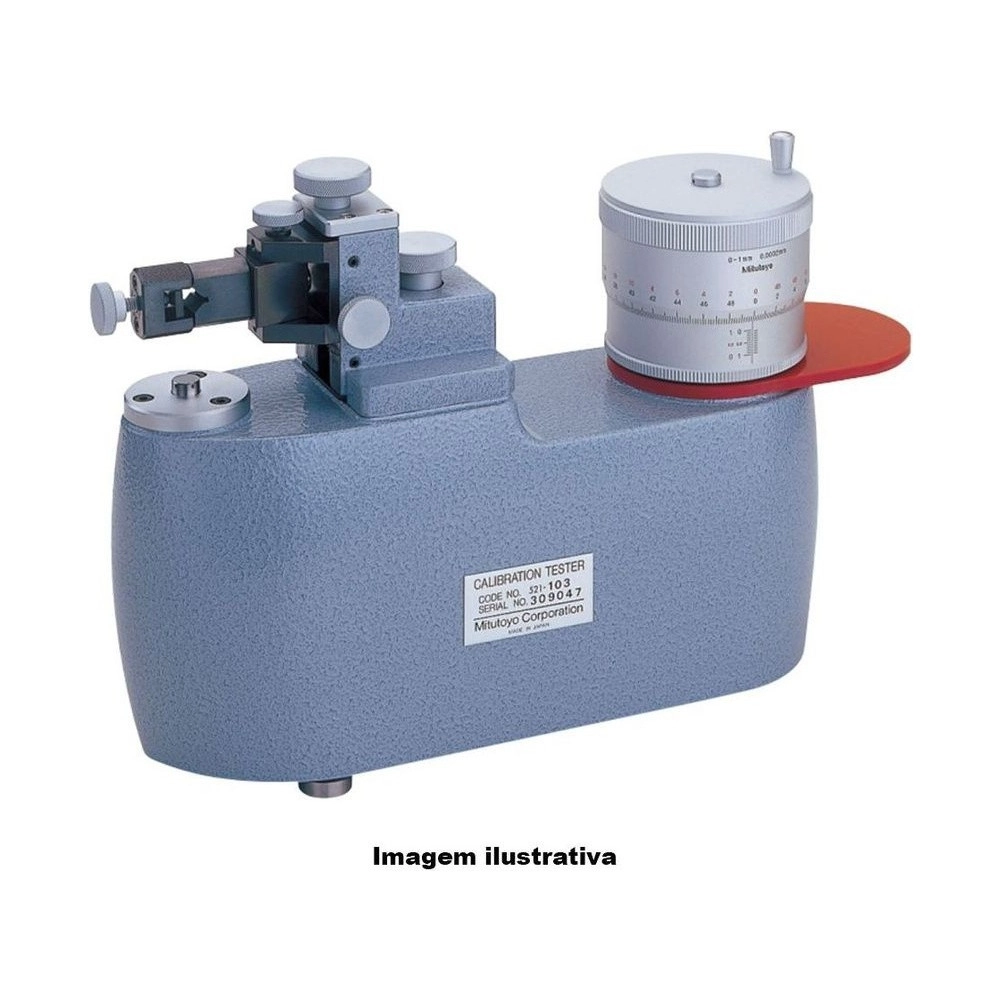

Calibrador de Relógios 0-.05" .00001" – 521-104

SKU: 521-104

Solicite um Orçamento

Loading gears animation
Garantia
Produto original Mitutoyo
Acessórios inclusos
Pinça universal e certificado de inspeção
Compra Segura
100% protegida
Sobre o produto

Modelo 521 em polegada de curso curto: 0 a .05", com cabeçote graduado em .00001".

A exatidão de indicação é de ±.00001", igual à própria graduação, e a histerese também é de .00001". É a exatidão mais apertada da série 521 em polegada; a graduação é a mesma do 521-106.

Afere relógios comparadores e apalpadores de 0,01 mm e comparadores eletrônicos presos na pinça universal, de ø4 a ø10 mm, e ajusta a sensibilidade de micrômetros eletrônicos.

Resumo técnico
  • Capacidade de 0 a .05" · graduação .00001"
  • Exatidão de ±.00001" · histerese .00001"
  • Pinça universal ø4 a ø10 mm · série 521
  • Certificado de inspeção · incluso

Destaques do produto

O que distingue o 521-104 entre os calibradores de relógio Mitutoyo.

Polegada, curso curto

Cabeçote de 0 a .05".

Exatidão de ±.00001"

Igual à graduação do cabeçote.

Graduação de .00001"

A mesma do 521-106.

Histerese de .00001"

Pelo catálogo 2025.

Pinça universal

De ø4 a ø10 mm.

Micrômetro eletrônico

Ajuste de sensibilidade.

Principais características

O que cada número do 521-104 significa na prática.

  • 0 a .05" Capacidade

    .05" equivalem a cerca de 1,27 mm de curso, perto do 1 mm do 521-103 métrico. Para relógio em polegada de curso maior, o 521-106 vai até .2" (catálogo 2025, pág. 07-88).

  • .00001" Graduação

    Cerca de 0,25 µm por divisão do cabeçote: cada divisão de um relógio de 0,01 mm corresponde a perto de 40 divisões do calibrador. A graduação é a mesma do 521-106 (catálogo 2025, pág. 07-88).

  • ±.00001" Exatidão

    Cerca de ±0,25 µm, igual a uma divisão do cabeçote: é a exatidão mais fina dos 521 em polegada, um terço dos ±.00003" do 521-106 (catálogo 2025, pág. 07-88).

  • .00001" Histerese

    Cerca de 0,25 µm de diferença entre a leitura na ida e na volta, no curso de 0 a .05". No 521-106, de curso quatro vezes maior, a histerese é de .00003" (catálogo 2025, pág. 07-88).

Quais problemas este produto resolve?

Situações de calibração em que o 521-104 é a escolha certa.

Desafio Apalpador em polegada

Relógio em polegada de curso curto pede calibrador na mesma unidade.

Solução

O 521-104 vai de 0 a .05", graduado em .00001".

Desafio Tolerância apertada

Para aferir um relógio, o calibrador precisa ser bem mais fino que ele.

Solução

A exatidão do 521-104 é de ±.00001".

Desafio Hastes de diâmetros diferentes

Um suporte para cada relógio atrasa a bancada.

Solução

A pinça universal prende de ø4 a ø10 mm.

Desafio Ajustar micrômetro eletrônico

Sensibilidade fora deixa a leitura do micrômetro eletrônico errada.

Solução

O 521-104 serve também para esse ajuste.

Informações Técnicas

Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.

Especificações

  • Marca: Mitutoyo
  • Serie: 521
  • Capacidade: 0 - .05"
  • Graduação: .00001”
  • Exatidão: ±.00001”

Detalhes técnicos

Código
521-104 (polegada)
Histerese
.00001"
Fixação
Pinça universal, de ø4 a ø10 mm, sem acessório adicional
Instrumentos a calibrar
Relógio comparador e relógio apalpador de 0,01 mm, comparador eletrônico; ajusta também a sensibilidade de micrômetros eletrônicos

Funções

Como o 521-104 trabalha
Pinça universal

Aceita relógio comparador, apalpador ou comparador eletrônico de ø4 a ø10 mm, sem acessório opcional.

Curso curto

Feito para relógios de curso pequeno, com graduação fina no cabeçote.

Ajuste de micrômetro eletrônico

Serve também para ajustar a sensibilidade de micrômetros eletrônicos.

Variações da série

Calibradores de relógio Mitutoyo disponíveis na loja

Código Capacidade Graduação / resolução Exatidão
170-402 100 mm 0,01 µm (0,1+0,4L/100) µm
170-102-12 0 a 25 mm 0,001 mm ±2 µm
170-101-10 0 a 1" .0001" ±.0001"
521-103 0 a 1 mm 0,0002 mm ±0,2 µm
521-105 0 a 5 mm 0,0002 mm ±0,8 µm
521-104 (este) 0 a .05" .00001" ±.00001"
521-106 0 a .2" .00001" ±.00003"

Itens inclusos

  • Calibrador de Relógios 521-104
  • Certificado de inspeção

Perguntas e Respostas

O 521-104 é em polegada?

Sim: capacidade de 0 a .05" e graduação de .00001". O modelo métrico de curso curto é o 521-103.

Qual a exatidão do 521-104?

±.00001" de exatidão de indicação, com histerese de .00001".

O 521-104 precisa de acessório?

Não para fixar o instrumento: a pinça universal aceita de ø4 a ø10 mm.

Qual a diferença entre o 521-104 e o 521-106?

O 521-104 vai de 0 a .05" com ±.00001"; o 521-106 vai de 0 a .2" com ±.00003". Os dois têm graduação de .00001".

O 521-104 vem com certificado?

Sim, com certificado de inspeção fornecido como padrão.

Certificações e Tecnologias

O que o 521-104 traz de fábrica.

Certificado de Inspeção
Certificado de Inspeção

Acompanha os dados de inspeção de fábrica, para uso com confiança e rastreabilidade.

Mitutoyo Quality
Mitutoyo Quality

Padrão de qualidade Mitutoyo em cada etapa: projeto, fabricação e inspeção final.
