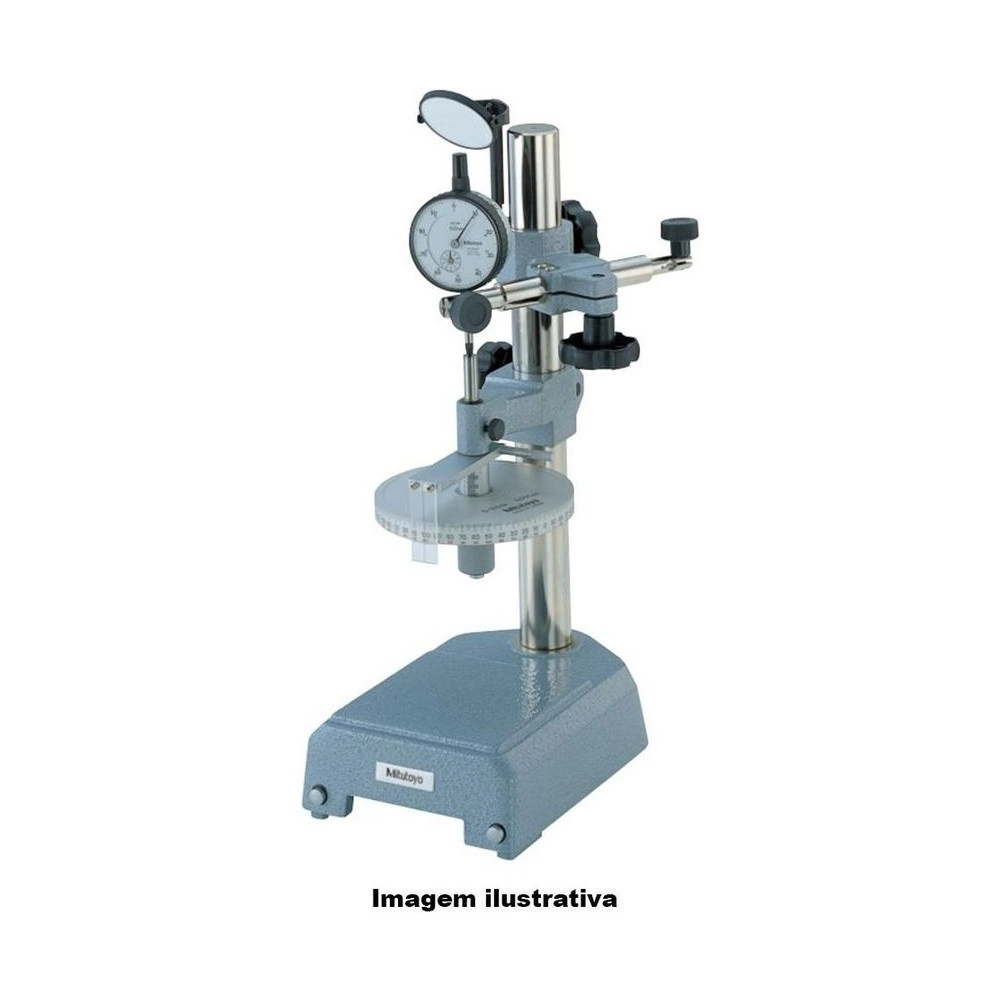

Na série 170, é o banco de aferição para relógios comparadores, relógios apalpadores e comparadores de diâmetro interno com graduação ou resolução de 0,01 mm. Esta é a versão métrica.
O deslocamento é aplicado por um cabeçote micrométrico de 0 a 25 mm, graduado em 0,001 mm, com exatidão de avanço de ±2 µm no curso de 25 mm e histerese de 0,5 µm.
Fixa hastes de ø6 e ø8 mm, e também de ø1/4" e ø3/8". Com a base opcional 12AAK824, calibra comparadores internos da série 511 de até 400 mm. Acompanha certificado de inspeção.
O que distingue o 170-102-12 entre os calibradores de relógio Mitutoyo.
Comparador, apalpador e comparador interno.
Cabeçote micrométrico graduado em 0,001 mm.
Avanço medido no curso de 25 mm.
Declarada no catálogo 2025.
ø6 e ø8 mm, ø1/4" e ø3/8".
Opcional 12AAK824, série 511 até 400 mm.
O que cada número do 170-102-12 significa na prática.
Curso de 25 mm no cabeçote micrométrico, a versão métrica do UDT-2. A versão em polegada, 170-101-10, vai a 1", cerca de 25,4 mm (catálogo 2025, pág. 07-88).
1 µm por divisão: cada divisão de um relógio de 0,01 mm equivale a 10 divisões do cabeçote, então o erro do relógio aparece em décimos da graduação dele (catálogo 2025, pág. 07-88).
±2 µm de exatidão de avanço, medida no curso de 25 mm: duas divisões do cabeçote, ou um quinto da divisão de um relógio de 0,01 mm (catálogo 2025, pág. 07-88).
0,5 µm entre a leitura na ida e na volta do cabeçote, meia divisão. O UDT-2 em polegada, 170-101-10, tem .00002", praticamente o mesmo valor (catálogo 2025, pág. 07-88).
O catálogo indica o UDT-2 para relógios de 0,01 mm de graduação ou resolução. Para inspeção automática e mais tipos de medidor, a série 170 tem o i-Checker 170-402 (catálogo 2025, págs. 07-87 e 07-88).
Situações de calibração em que o 170-102-12 é a escolha certa.
Um relógio que perdeu exatidão continua medindo, e o erro vai para a peça.
No UDT-2, o relógio é comparado com o cabeçote micrométrico de 0,001 mm.
Comparador interno não se prende num suporte comum de relógio.
Com a base 12AAK824, o UDT-2 calibra comparadores internos da série 511 até 400 mm.
Um suporte para cada diâmetro de haste atrasa a rotina.
O UDT-2 fixa hastes de ø6 e ø8 mm, ø1/4" e ø3/8".
Converter leitura em polegada abre espaço para erro.
O 170-102-12 é a versão métrica, com cabeçote de 0 a 25 mm.
Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.
O deslocamento aplicado ao relógio é lido no cabeçote do UDT-2 e comparado com a indicação do relógio.
Fixa relógios de haste ø6 e ø8 mm, ø1/4" e ø3/8".
Com a base opcional, calibra comparadores de diâmetro interno da série 511.
Que relógios o 170-102-12 calibra?
Relógios comparadores, relógios apalpadores e comparadores de diâmetro interno com graduação ou resolução de 0,01 mm.
Qual a exatidão do 170-102-12?
Exatidão de avanço de ±2 µm no curso de 25 mm, com graduação de 0,001 mm e histerese de 0,5 µm.
O 170-102-12 calibra comparador de diâmetro interno?
Sim, com a base opcional 12AAK824, que atende a série 511 no modelo padrão ou com cabeçote micrométrico, até 400 mm.
Qual a diferença entre o 170-102-12 e o 170-101-10?
Os dois são o UDT-2. O 170-102-12 é métrico (0 a 25 mm, graduação de 0,001 mm); o 170-101-10 é em polegada (0 a 1", graduação de .0001").
Que diâmetros de haste o 170-102-12 fixa?
ø6 e ø8 mm, e também ø1/4" e ø3/8".
O que o 170-102-12 traz de fábrica.
Acompanha os dados de inspeção de fábrica, para uso com confiança e rastreabilidade.
Padrão de qualidade Mitutoyo em cada etapa: projeto, fabricação e inspeção final.
