Durômetro Rockwell Analógico – HR-210MR cód. 810-191-11 - Mitutoyo Loja Oficial | Produto Original

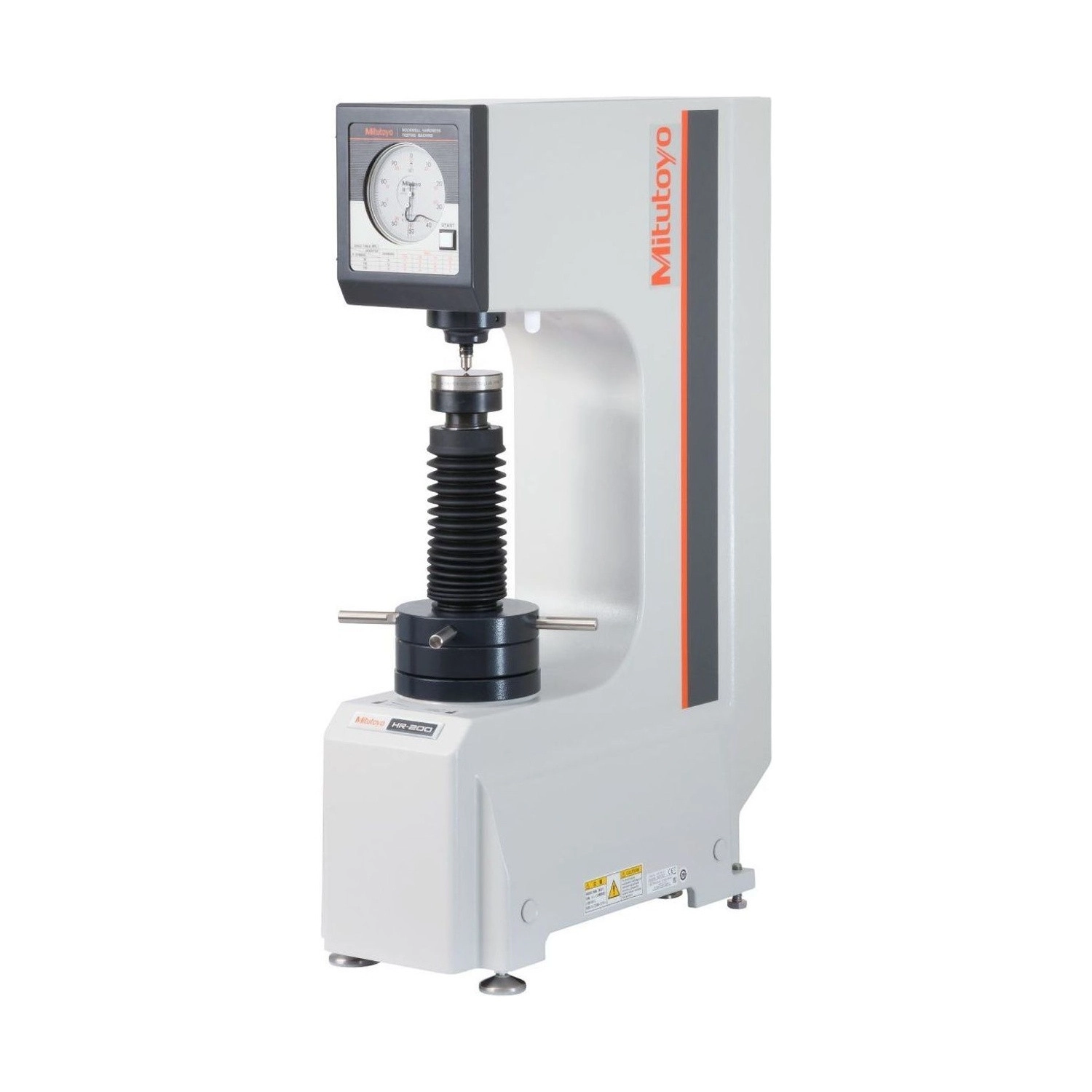

Durômetro Rockwell Analógico – HR-210MR cód. 810-191-21-ISO

SKU: 810-191-21-ISO

  Melhor Oferta
de: R$39.600,00 15% Economize R$6.061,00
por: R$31.862,05 À vista no PIX com 5% OFF
ou R$33.539,00 em até 6x de R$5.589,83 sem juros
Digite seu CEP para encontrar o melhor preço e o melhor frete da sua região
Não sei meu CEP Insira um CEP válido
Garantia
Produto original Mitutoyo
Acessórios inclusos
Batentes plano e em V, fonte AC e nível
Compra Segura
100% protegida
Sobre o produto

Modelo de relógio da série HR-200/300/400: faz o ensaio Rockwell com pré-carga de 98,07 N e carga total de 588,4, 980,7 ou 1471 N, e a leitura sai num relógio analógico com graduação de 0,5 HR.

O relógio tem zero automático: depois da pré-carga, não é preciso ajustar a posição inicial do ponteiro. A pré-carga é dada pelo volante, e a carga total é aplicada e retirada pelo motor quando se aperta o botão Start, com tempo fixo de 3 a 5,5 s ou controle manual. A troca entre 60, 100 e 150 kgf é feita com os pesos.

Recebe peças de até 180 mm de altura (100 mm com a capa do fuso), com 165 mm de profundidade a partir do centro do penetrador. Com o jogo de pesos Brinell e o penetrador de esfera opcionais, faz também ensaio Brinell; o microscópio para medir a impressão é preparado à parte. Os penetradores não acompanham a máquina: são escolhidos à parte, conforme a escala.

Resumo técnico
  • Ensaio Rockwell · 588,4 a 1471 N
  • Relógio analógico · 0,5 HR
  • Zero automático do relógio
  • Carga pelo motor · botão Start

Destaques do produto

O que distingue o 810-191-21-ISO na série HR-200/300/400.

Zero automático

Sem ajustar o ponteiro antes do ensaio.

Carga motorizada

Aplicada e retirada pelo motor.

Botão Start

Um toque inicia a carga total.

Relógio de 0,5 HR

Leitura direta, sem eletrônica no visor.

Peça de até 180 mm

Profundidade de 165 mm.

Brinell opcional

Com kit de pesos e penetrador.

Principais características

O que cada dado do 810-191-21-ISO significa na prática.

  • 588,4 / 980,7 / 1471 N Carga total

    60, 100 e 150 kgf, escolhidas pela troca dos pesos. Depois do toque no botão Start, o motor aplica, mantém e retira a carga total, e a velocidade de aplicação deixa de variar de um operador para outro.

  • 98,07 N Pré-carga

    10 kgf, dada pelo volante. O relógio zera sozinho depois da pré-carga, então o ponteiro não precisa ser ajustado antes de cada ensaio.

  • 0,5 HR Leitura

    Graduação do relógio analógico, com indicação mecânica no próprio relógio. Nos modelos digitais da série, a profundidade é lida por transdutor e mostrada com 0,1 HR.

  • 3 a 5,5 s Tempo de carga

    Fixo nessa faixa, com o motor aplicando a carga, ou controlado à mão. Os modelos digitais vão de 1 a 99 s.

  • 180 mm Peça

    Altura máxima, ou 100 mm com a capa do fuso, com 165 mm do eixo do penetrador até o corpo. O corpo foi desenhado para dar o máximo de espaço à peça, e a máquina se instala sobre uma mesa plana.

  • kit opcional Brinell

    Com o jogo de pesos Brinell e um penetrador de esfera de metal duro, de ø1 a ø10 mm, o HR-210MR também faz ensaio Brinell. O microscópio para medir a impressão é preparado à parte, segundo o catálogo da série.

Quais problemas este produto resolve?

Situações de ensaio em que o 810-191-21-ISO é a escolha certa.

Desafio Zerar o relógio a cada ensaio

Em durômetro analógico comum, o ponteiro precisa ser posicionado antes de cada leitura.

Solução

O relógio do HR-210MR tem zero automático depois da pré-carga.

Desafio Carga aplicada de forma diferente a cada operador

Aplicar a carga total à mão muda a velocidade e o tempo de um ensaio para outro.

Solução

No 810-191-21-ISO o motor aplica e retira a carga total ao toque do botão Start.

Desafio Durômetro Rockwell sem depender de eletrônica no visor

Nem todo posto de inspeção precisa de display digital.

Solução

O HR-210MR mostra a dureza num relógio analógico com graduação de 0,5 HR.

Desafio Ensaio Brinell no mesmo equipamento

Comprar uma segunda máquina só para Brinell pesa no investimento.

Solução

Com os acessórios opcionais de Brinell, o mesmo HR-210MR também faz esse ensaio.

Desafio Conferir se o durômetro continua lendo certo

Sem uma referência conhecida, um desvio da máquina só aparece quando a peça já foi aprovada.

Solução

Os blocos padrão de dureza opcionais, com certificado, conferem o 810-191-21-ISO antes do lote.

Desafio Peça alta na mesa

Peças altas ou de aba longa precisam de vão livre sob o penetrador e até o corpo da máquina.

Solução

O HR-210MR recebe peças de até 180 mm de altura, com 165 mm de profundidade a partir do penetrador.

Informações Técnicas

Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.

Especificações

  • Serie: 810
  • Modelo: HR-210MR
  • Força de ensaio/N: 588,4, 980,7 e 1471 N
  • Força de ensaio/kgf: 60, 100 e 150 kgf
  • Ensaios disponíveis: Rockwell e Brinell (com kit opcional de pesos, penetrador e microscópio de medição)
  • Dimensões máximas do corpo de prova: Altura de até 180 mm (100 mm com a capa do fuso); profundidade de 165 mm a partir do centro do penetrador
  • Tipo de dureza: Rockwell
  • Normas: Rockwell: JIS B 7726, ISO 6508-2
  • Tipo de display: Analógico
  • Controle da pré carga: Relógio com pré-carga automática
  • Seleção da carga total: Troca de Carga
  • Aplicação da carga: Motorizado - Botão de Início
  • Dureza no display: Leitura mínima de 0,5 HR (relógio analógico)
  • Alimentação: CA 100 a 240 V, 50/60 Hz, 1,8 A; saída CC 12 V, 4,17 A
  • Dimensões externas: 214 (L) × 512 (P) × 780 (A) mm
  • Peso da unidade principal: Aprox. 47 kg
  • Marca: Mitutoyo

Detalhes técnicos

Pré-carga
98,07 N (10 kgf)
Tempo de aplicação da carga
Fixo, de 3 a 5,5 s, ou manual
Subida e descida da mesa
Manual, pelo volante
Penetradores
Não acompanham. Opcionais: diamante 19BAA072 ou 19BAA073 e esferas de ø1/16" a ø1/2"

Funções

Funções de operação do 810-191-21-ISO
Zero automático

Depois da pré-carga, o relógio já parte do zero, sem ajuste do ponteiro.

Botão Start

Inicia a aplicação da carga total pelo motor.

Tempo de carga

Fixo, de 3 a 5,5 s, ou manual, pela chave.

Troca de carga

A carga total de 60, 100 ou 150 kgf é escolhida trocando os pesos.

Variações da série

Modelos da série HR-200/300/400 disponíveis na loja

Código Modelo Ensaios Indicação
810-191-21-ISO (este) HR-210MR Rockwell Relógio analógico, 0,5 HR
810-192-21-ISO HR-320MS Rockwell e superficial Digital, 0,1 HR
810-193-21-ISO HR-430MR Rockwell Digital, 0,1 HR, freio automático
810-194-21-ISO HR-430MS Rockwell e superficial Digital, 0,1 HR, freio automático

Itens inclusos

  • Durômetro Rockwell HR-210MR (unidade principal)
  • Batente plano 810-039 (ø64 mm)
  • Batente em V 810-040 (ø40 mm, V de 120°, largura de 30 mm)
  • Fonte AC 357651 (CA 100 a 240 V, 1,2 A; CC 12 V, 3,5 A)
  • Nível
  • Caixa de acessórios
  • Manual do usuário
  • Penetradores não acompanham: são acessórios opcionais

Vídeo

Perguntas e Respostas

Que ensaios o durômetro Rockwell HR-210MR 810-191-21-ISO faz?

Rockwell, com pré-carga de 98,07 N e carga total de 588,4, 980,7 ou 1471 N, e Brinell com o jogo de pesos e o penetrador de esfera opcionais, medindo a impressão num microscópio preparado à parte. Ensaio Rockwell superficial é nos modelos MS da série.

Preciso zerar o relógio do durômetro 810-191-21-ISO antes de cada ensaio?

Não. O relógio do HR-210MR tem zero automático, e o ajuste da posição inicial é desnecessário.

Como a carga é aplicada no HR-210MR 810-191-21-ISO?

A pré-carga é dada pelo volante. A carga total é aplicada e retirada pelo motor quando se aperta o botão Start, com tempo fixo de 3 a 5,5 s ou controle manual.

O durômetro 810-191-21-ISO vem com penetrador?

Não. Segundo o folheto da série, as máquinas são fornecidas sem penetradores: o diamante e as esferas são escolhidos à parte, conforme a escala.

Qual a diferença entre o HR-210MR 810-191-21-ISO e o HR-320MS?

O HR-210MR tem relógio analógico (0,5 HR) e só ensaio Rockwell. O HR-320MS é digital (0,1 HR) e faz também Rockwell superficial.

O durômetro Rockwell HR-210MR 810-191-21-ISO tem saída de dados?

Não. A leitura é no relógio analógico, e o folheto da série diz que a transferência de dados não se aplica ao HR-210MR. Para Digimatic e RS-232C, os modelos são o HR-320MS e os HR-430.

Qual o tamanho máximo de peça no durômetro 810-191-21-ISO?

Até 180 mm de altura, ou 100 mm com a capa do fuso, e 165 mm de profundidade do eixo do penetrador até o corpo da máquina.

Como conferir a leitura do durômetro analógico 810-191-21-ISO?

Com os blocos padrão de dureza opcionais da série, que têm certificado. Há blocos nas escalas HRC, HRBW e HRA, entre outras, conforme a norma ISO/JIS ou ASTM.
