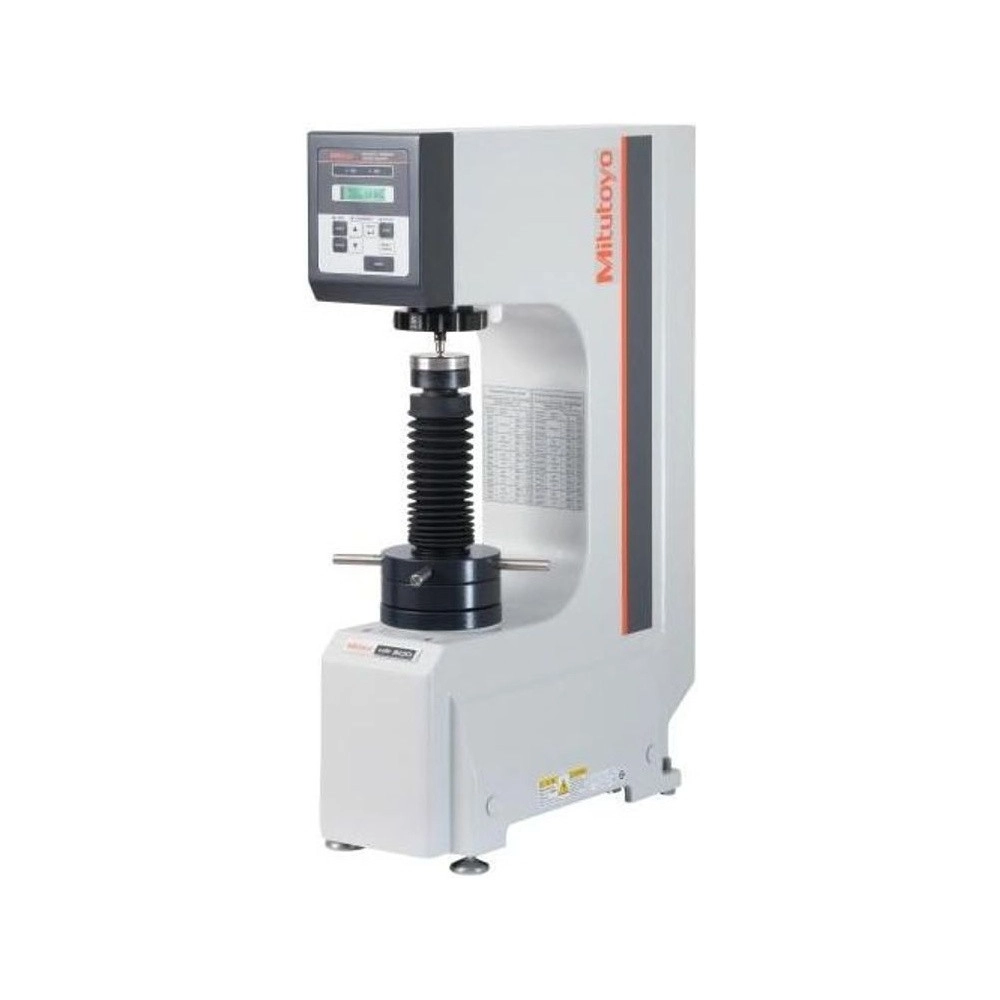

O Durômetro Rockwell Digital HR-320MS Mitutoyo 810-192-21-ISO é o modelo duplo da série HR-200/300/400 com visor digital: faz ensaios Rockwell e Rockwell superficial na mesma máquina, com leitura de 0,1 HR num LCD matricial com luz de fundo.
A pré-carga de 29,42 ou 98,07 N é escolhida no manípulo e aplicada pelo volante, com a indicação em barras no visor guiando o operador até o ponto certo. A carga total, de 147,1 a 441,3 N no superficial e de 588,4 a 1471 N no Rockwell, é trocada pelos pesos e aplicada pelo motor, com tempo automático de 1 a 99 s.
O visor faz julgamento de tolerância (OK/NG), compensação offset e conversão de escalas, e a saída Digimatic leva o resultado ao miniprocessador DP-1VA ou ao computador; há também saída RS-232C. A peça pode ter até 180 mm de altura, e os penetradores são opcionais.
O que distingue o 810-192-21-ISO na série HR-200/300/400.
Os dois ensaios num só durômetro.
LCD matricial com luz de fundo.
Indicação em barras no visor.
Tolerância conferida no visor.
Resultado em outra escala de dureza.
Para DP-1VA, PC ou U-WAVE.
O que cada dado do 810-192-21-ISO significa na prática.
Rockwell, com 588,4 a 1471 N, e Rockwell superficial, com 147,1 a 441,3 N, na mesma máquina. A troca entre os dois é feita pela pré-carga no manípulo e pelos pesos.
3 ou 10 kgf, escolhida no manípulo e dada pelo volante. A indicação em barras no visor acompanha o volante e mostra quando a pré-carga chegou ao ponto.
Um transdutor lê a profundidade da impressão, e o valor aparece no LCD matricial com luz de fundo. É cinco vezes mais fino que a graduação de 0,5 HR do modelo analógico.
O visor compara o resultado com os limites de tolerância, aplica a compensação offset e converte o valor para outra escala de dureza, ao lado da própria leitura.
Automático, em passos de 1 s, ou manual. O motor aplica e retira a carga total depois do toque no botão Start.
O resultado vai ao miniprocessador DP-1VA LOGGER, que guarda até 1.000 resultados e calcula a estatística do lote, ou ao computador pelo cabo USB-ITN-E. Com o U-WAVE, a transmissão é sem fio, até 20 m.
Situações de ensaio em que o 810-192-21-ISO é a escolha certa.
Chapas finas e superfícies endurecidas pedem cargas menores que as do Rockwell normal.
O HR-320MS também faz Rockwell superficial, com cargas de 147,1 a 441,3 N.
Sem referência visual, a pré-carga passa do ponto ou fica abaixo dele.
No 810-192-21-ISO a indicação em barras no visor mostra quando a pré-carga chegou ao ponto.
Comparar o valor com o limite e converter para outra escala toma tempo e abre espaço para erro.
O visor do HR-320MS faz o julgamento OK/NG e a conversão de escalas.
Anotar cada leitura atrasa a inspeção.
Pela saída Digimatic, o 810-192-21-ISO manda o resultado ao DP-1VA, ao PC pela USB-ITN-E ou ao U-WAVE.
Algumas peças pedem Brinell, e comprar outro durômetro só para isso pesa no investimento.
Com o jogo de pesos Brinell e o penetrador de esfera opcionais, o HR-320MS também faz Brinell.
Levar as leituras ao computador para calcular média e dispersão atrasa a liberação do lote.
O DP-1VA LOGGER, ligado ao 810-192-21-ISO, imprime estatística, histograma e gráficos de cada lote.
Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.
Barras no visor mostram o avanço da pré-carga dada pelo volante.
O visor compara o resultado com os limites de tolerância.
Desloca o resultado por um valor de correção definido.
Mostra o resultado convertido para outra escala de dureza.
Automático, de 1 a 99 s em passos de 1 s, ou manual.
O 810-192-21-ISO (HR-320MS) tem saída Digimatic com conector tipo E e saída RS-232C, segundo o folheto da série. Estes são os acessórios da loja para levar o resultado à impressora ou ao computador:
O durômetro digital HR-320MS 810-192-21-ISO faz Rockwell superficial?
Sim. É um durômetro duplo: faz Rockwell, com cargas de 588,4 a 1471 N, e Rockwell superficial, com cargas de 147,1 a 441,3 N.
Como o durômetro Rockwell 810-192-21-ISO ajuda a aplicar a pré-carga?
A pré-carga é dada pelo volante, e o visor mostra o avanço em barras até o ponto certo.
Que funções o visor do HR-320MS 810-192-21-ISO tem?
Julgamento de tolerância (OK/NG), compensação offset e conversão de escalas, com leitura de 0,1 HR.
Como enviar os resultados do durômetro 810-192-21-ISO ao computador?
Pela saída Digimatic, com o cabo tipo E: direto no PC com a USB-ITN-E 06AFM380E, sem fio com o U-WAVE ou impressos no DP-1VA LOGGER 264-505A.
O durômetro HR-320MS 810-192-21-ISO vem com penetrador?
Não. A máquina é fornecida sem penetradores; para o Rockwell superficial, o diamante indicado é o 19BAA073.
Qual a diferença entre o HR-320MS 810-192-21-ISO e o HR-430MS?
Os dois fazem Rockwell e superficial com visor digital. No HR-430MS a carga total é escolhida num manípulo seletor e o freio eletromagnético inicia o ensaio sozinho; no HR-320MS a carga é trocada pelos pesos.
O durômetro digital HR-320MS 810-192-21-ISO faz ensaio Brinell?
Sim, com o jogo de pesos Brinell e o penetrador de esfera de metal duro opcionais, de ø1 a ø10 mm. O microscópio para medir a impressão é preparado à parte.
Como conferir a leitura do durômetro 810-192-21-ISO nos dois ensaios?
Com os blocos padrão de dureza opcionais, com certificado, nas escalas do Rockwell (HRC, HRBW) e do superficial (HR15N, HR30N, HR30TW, entre outras).
