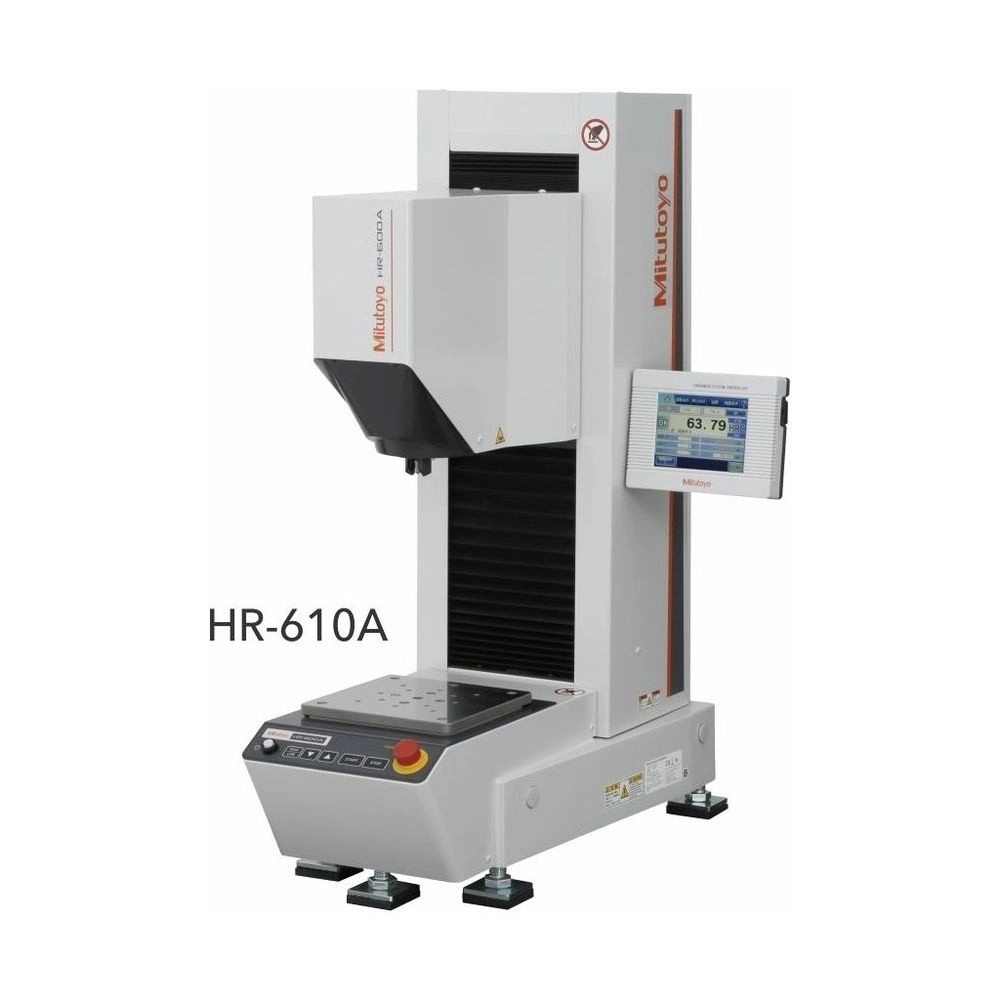

Durômetro Rockwell HR-610A - série HR-600

SKU: HR-610A

Solicite um Orçamento

Loading gears animation
Garantia
Produto original Mitutoyo
Compra Segura
100% protegida
Sobre o produto

Modelo padrão da série HR-600: faz ensaios Rockwell e Rockwell superficial com força de 29,42 a 1839 N (3 a 187,5 kgf), e Brinell com penetrador opcional e microscópio de medição. A força é controlada por célula de carga com realimentação.

É dos primeiros durômetros Mitutoyo com cabeçote móvel: em vez de a mesa subir até o penetrador, o cabeçote desce a 10 mm/s, num curso de 210 mm. A mesa recebe peças de até 100 kg e 250 mm de altura, com 220 mm de profundidade a partir do centro do penetrador, o que permite ensaiar virabrequins e blocos de motor montados direto na platina fixa.

A escala é escolhida na tela colorida sensível ao toque, que já define a força inicial e a total. A correção de superfície curva trata barras redondas e formas côncavas ou convexas como superfícies planas, e a estatística calcula máximo, mínimo, média e desvio padrão. A mesa do eixo X motorizada, de 160 ou 300 mm, é opcional.

Resumo técnico
  • Rockwell e Rockwell superficial
  • Força de 29,42 a 1839 N
  • Cabeçote móvel · mesa de 100 kg
  • Peça de até 250 mm de altura

Destaques do produto

O que distingue o HR-610A na série HR-600.

Cabeçote móvel

Desce a 10 mm/s num curso de 210 mm, até peças de 40 a 250 mm de altura.

Mesa de 100 kg

Platina fixa com 220 mm de profundidade: bloco de cilindros entra como está.

Escala na tela

Escolhida a escala, as forças inicial e total ficam definidas por ela.

Superfície curva

Correção para barras redondas, côncavos a partir de R25 e convexos.

Estatística

Extremos, média e desvio da série de ensaios, com julgamento passa/não passa.

Três saídas

RS-232C para impressora, Digimatic para DP-1VA ou U-WAVE e USB 2.0 para o PC.

Principais características

O que cada dado do HR-610A significa na prática.

  • 29,42 a 1839 N Força de ensaio

    De 3 a 187,5 kgf, com a força controlada por célula de carga e realimentação: cobre Rockwell (147,1 a 1471 N), Rockwell superficial e Brinell de 49,03 a 1839 N com penetrador opcional (ficha E17012).

  • 210 mm a 10 mm/s Cabeçote móvel

    É o cabeçote que desce até a peça, não a mesa que sobe: peças de 40 a 250 mm de altura entram na platina fixa, sem regular altura de mesa (folheto FVP-280, pág. 7).

  • 100 kg e 220 mm de profundidade Mesa

    Cinco vezes a carga dos durômetros anteriores da Mitutoyo (20 kg) e 70 mm a mais de profundidade: um bloco de cilindros é ensaiado montado na mesa como está (folheto FVP-280, pág. 7).

  • 18 × 4 mm Peça mínima

    A menor superfície ensaiável mede 18 × 4 mm; peça côncava com raio de 25 mm ou mais e até 20 mm de altura, e diâmetro externo a partir de 20 mm, com a correção de superfície curva (ficha E17012).

  • Colorida, sensível ao toque Tela

    De série no HR-610A. Escolhida a escala, as forças inicial e total vêm dela; mostra até 7 dígitos, julga passa/não passa e converte o resultado para outra escala (ficha E17012; folheto, pág. 14).

  • RS-232C, Digimatic e USB 2.0 Saídas

    Um canal serial para impressora, um Digimatic para o DP-1VA ou o U-WAVE e um USB para PC ou memória USB; alimentação de 100 a 200 V, 50/60 Hz; 176 kg (ficha E17012).

Quais problemas este produto resolve?

Situações de ensaio em que o HR-610A é a escolha certa.

Desafio Peça grande demais para mesa elevatória

Blocos de motor e de cilindros pesados não cabem em durômetros cuja mesa sobe até o penetrador.

Solução

No HR-610A a peça fica na platina fixa, de até 100 kg, e o cabeçote desce até ela.

Desafio Ensaiar barra redonda

Em superfície curva, a leitura Rockwell precisa ser corrigida pela forma da peça.

Solução

A correção de superfície curva do HR-610A trata barras redondas e formas côncavas ou convexas.

Desafio Trocar de escala sem errar a força

Cada escala Rockwell tem sua força inicial e total, e configurar à mão abre espaço para erro.

Solução

No HR-610A a escala é escolhida na tela, e as duas forças são definidas por ela.

Desafio Resumir uma série de ensaios

Decidir sobre um lote pede mais que um valor isolado.

Solução

A estatística do HR-610A resume a série em extremos, média e dispersão, com julgamento passa/não passa.

Informações Técnicas

Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.

Especificações

  • Serie: 810
  • Modelo: HR-610A
  • Força de ensaio/N: 29,42 a 1839 N
  • Força de ensaio/kgf: 3 a 187,5 kgf
  • Ensaios disponíveis: Rockwell, Rockwell superficial e Brinell (com penetrador opcional e microscópio)
  • Dimensões máximas do corpo de prova: Altura de até 250 mm; profundidade de 220 mm a partir do centro do penetrador
  • Funções de conversão de durezas: Tabelas Mitutoyo, SAE J417, ASTM E140, ISO 18265 e BS 860
  • Tipo de dureza: Rockwell/Rockwell Superficial
  • Normas: Rockwell: JIS B 7726, ISO 6508-2, ASTM E18
  • Tipo de display: Tela colorida sensível ao toque
  • Aplicação da carga: Célula de carga com controle de realimentação
  • Seleção da précarga/Seleção da Carga Total: Pré-carga 3 ou 10 kgf; carga total 15, 30, 45, 60, 100 ou 150 kgf (Rockwell)
  • Aplicação: Metais, como virabrequins e blocos de cilindros
  • Dureza no display: Até 7 dígitos; leitura mínima de 0,01 (configurável)
  • Saída de Dados: RS-232C (impressora), Digimatic e USB 2.0
  • Alimentação: CA 100 a 200 V, 50/60 Hz
  • Peso da unidade principal: 176 kg
  • Notas / Obs.: Durômetro Rockwell CNC da série HR-600, modelo padrão. Cabeçote móvel no eixo Z a 10 mm/s; mesa para peças de até 100 kg. Opcional: mesa do eixo X motorizada de 160 ou 300 mm (810-530 ou 810-531).
  • Marca: Mitutoyo

Detalhes técnicos

Cabeçote
Móvel, 10 mm/s, curso de 210 mm
Telas
Padrão, simples, multiponto, média e lista dos 5 últimos
Correção
Superfície curva (cilíndrica, esférica) e correção do usuário
Estatística
Máximo, mínimo, média e desvio padrão
Idiomas
15, entre eles português e espanhol
Opcionais
Mesa do eixo X de 160 ou 300 mm (810-530 ou 810-531), rack A, bigorna em V, pedal, AVPAK

Funções

Funções do HR-610A
Escolher a escala

Selecionar a escala na tela sensível ao toque; as forças inicial e total vêm dela.

Posicionar

Montar a peça na platina fixa e deixar o cabeçote descer até ela.

Ensaiar

Aplicar a força de 29,42 a 1839 N, com controle de realimentação pela célula de carga.

Corrigir

Aplicar a correção de superfície curva em barras e formas côncavas ou convexas.

Analisar

Ver a estatística da série e enviar os dados por RS-232C, Digimatic ou USB.

Transmissão de dados

O HR-610A tem três saídas: RS-232C (para impressora), Digimatic e USB 2.0, para PC ou memória USB. Os acessórios abaixo são os que a ficha técnica da série HR-600 indica, com os códigos das versões vendidas na loja. Todos são opcionais.

Direto no PC (USB)
Input Tool USB-ITN-D 06AFM380D
Sem fio (U-WAVE)
Transmissor U-WAVE-T 02AZD730H (IP67) ou 02AZD880H (com buzzer), com o cabo 02AZD790D, e receptor U-WAVE-R 02AZD810E no PC
Miniprocessador
Digimatic DP-1VA LOGGER 264-505A, com o cabo 936937 (1 m)
Linha de produção
FORMEio: controle por CLP via RS-232C ou LAN
Gestão de dados
MeasurLink, para coleta e estatística em tempo real

Variações da série

Durômetros Rockwell CNC série HR-600 disponíveis na loja

Código Versão Força de ensaio Mesa
HR-610A (este) Modelo padrão 29,42 a 1839 N Eixo X opcional
HR-620B Eixo Y motorizado 9,807 a 2452 N Eixo Y de série; X opcional

Itens inclusos

  • Durômetro Rockwell CNC HR-610A (unidade principal)

Vídeo

Perguntas e Respostas

Que ensaios o HR-610A faz?

Rockwell e Rockwell superficial, nas normas JIS B 7726, ISO 6508-2 e ASTM E18, e Brinell com penetrador opcional e microscópio de medição.

Qual a força de ensaio do HR-610A?

De 29,42 a 1839 N (3 a 187,5 kgf). Na escala Rockwell, a pré-carga é de 3 ou 10 kgf, e a carga total de 15, 30, 45, 60, 100 ou 150 kgf.

Qual o tamanho máximo de peça no HR-610A?

Até 250 mm de altura e 100 kg, com 220 mm de profundidade a partir do centro do penetrador.

O HR-610A mede superfícies curvas?

Sim. A correção de superfície curva compensa o resultado em peças cilíndricas, a partir de 20 mm de diâmetro, e côncavas, com raio de 25 mm ou mais, como se fossem planas (ficha E17012).

O HR-610A pode medir vários pontos sozinho?

Com a mesa do eixo X motorizada opcional (160 ou 300 mm) e o software AVPAK, também opcional, os ensaios multiponto seguem um programa de peça.

Como o HR-610A envia os resultados?

Pelas saídas RS-232C (impressora), Digimatic e USB 2.0. Com o FORMEio, conversa com um CLP via RS-232C ou LAN.
