CRYSTA APEX V 574 Máquina de Medir Coordenadas CNC - Mitutoyo Loja Oficial | Produto Original

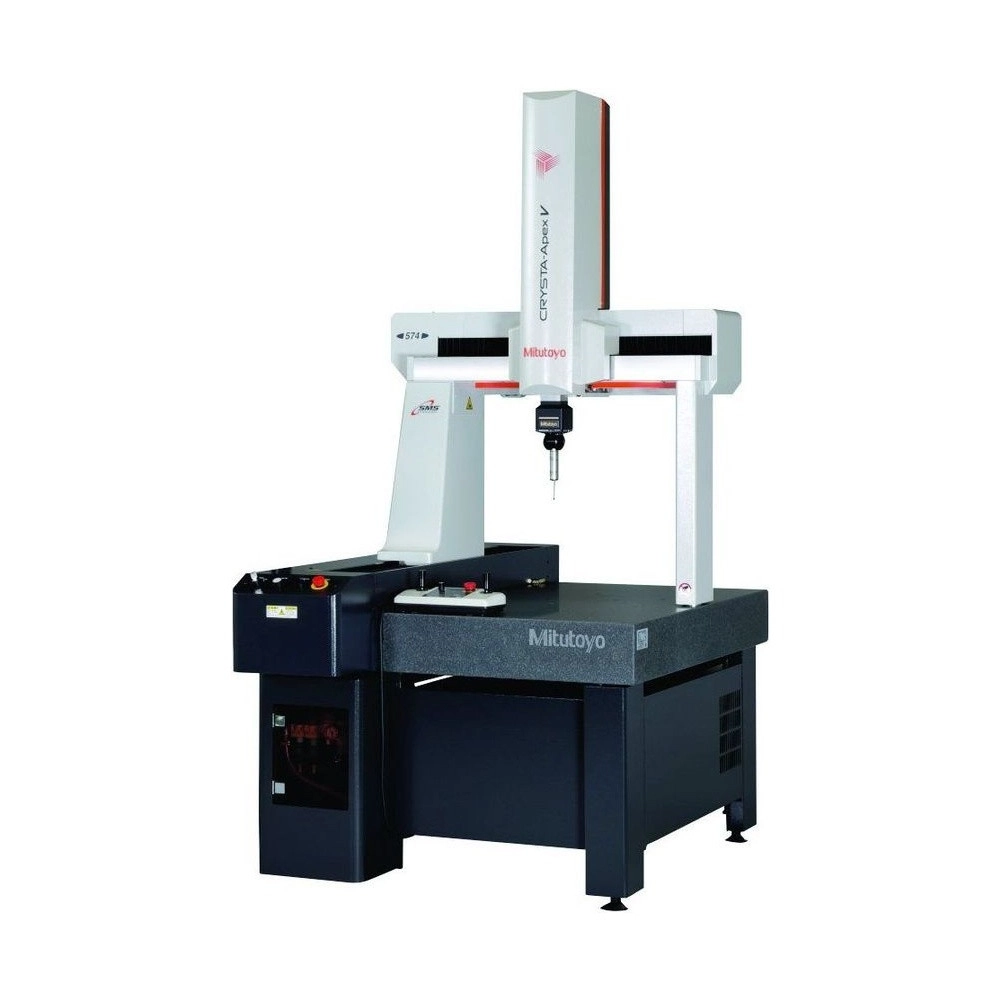

CRYSTA APEX V 574 Máquina de Medir Coordenadas CNC

SKU: CRYSTA APEX V 574

Solicite um Orçamento

Loading gears animation
Garantia
Produto original Mitutoyo
Compra Segura
100% protegida
Sobre o produto

Versão da série V500 com eixo Y de 700 mm: mantém X de 500 mm e Z de 400 mm e alonga a mesa de granito para 638 × 1160 mm. Mede com sondas de contato, de scanning e laser.

A exatidão é de (1,7+3L/1000) µm com a SP25M. Parece pouco perto de uma CMM de (2,5 + 4L/1000) µm, mas, numa tolerância de ±0,02 mm, a CRYSTA-Apex V574 mantém a incerteza abaixo de um quinto da tolerância em comprimentos de até 766 mm; a outra chega só a 375 mm. A compensação de temperatura em tempo real mantém essa exatidão de 16 a 26 °C, fora da sala climatizada.

Para encurtar o ciclo, a máquina se desloca a até 519 mm/s, com aceleração de 2.309 mm/s², e faz scanning pelo caminho do projeto, corrigindo o erro dinâmico que a aceleração causaria. Quanto mais cotas a peça tem, maior o ganho de tempo. A SP25M, a sonda laser SurfaceMeasure e as pontas podem ser trocadas automaticamente pelo ACR3.

Resumo técnico
  • Curso de 500 × 700 × 400 mm
  • Incerteza de até 1/5 de ±0,02 mm até 766 mm
  • Exatidão de 16 a 26 °C
  • Peças de até 180 kg

Destaques do produto

O que distingue a CRYSTA APEX V 574 entre as máquinas de medir por coordenadas CNC.

1,7 µm

Primeiro termo do E0 com SP25M.

16 a 26 °C

Compensação de temperatura em tempo real.

519 mm/s

Deslocamento combinado, 2.309 mm/s².

10.000 pontos/s

Scanning com a SP25M.

Contato e laser

Troca automática pelo ACR3.

180 kg

Peça de até 545 mm de altura.

Principais características

O que cada dado da CRYSTA APEX V 574 significa na prática.

  • (1,7+3L/1000) µm E0,MPE (SP25M)

    Numa tolerância de ±0,02 mm, com a incerteza limitada a um quinto da tolerância, a CRYSTA-Apex V574 garante a medição até 766 mm de comprimento. Uma CMM de (2,5+4L/1000) µm, já considerada de alta exatidão, chega só a 375 mm. A diferença de 0,8 µm no primeiro termo dobra o comprimento garantido.

  • 16 a 26 °C Faixa garantida

    Sensores de temperatura na escala de cada eixo e na peça mandam o dado ao controlador, que calcula o valor que a peça teria a 20 °C. Por isso a exatidão vale fora de uma sala climatizada, com até 5 °C de variação em 24 horas.

  • 1,3 µm Repetibilidade R0 (SP25M)

    Ao tocar a peça, a sonda fica parada alguns instantes antes de medir. Isso elimina a origem do erro dinâmico e deixa o resultado igual de uma medição para a outra.

  • 519 mm/s Deslocamento combinado

    Com aceleração de 2.309 mm/s², o tempo entre um ponto e outro cai. Em peças com muitas cotas, é aí que está a maior parte do ciclo, e o ganho cresce com o número de pontos.

  • 10.000 pontos/s Scanning (SP25M)

    A SP25M, de 25 mm de diâmetro, faz scanning e medição por ponto. O scanning pelo caminho do projeto segue superfícies 3D em alta velocidade e corrige o desvio de trajetória, sem perder exatidão.

  • 180 kg Peça na mesa

    Até 545 mm de altura, sobre mesa de granito de 638 × 1160 mm com furos M8×1,25 para fixação.

Quais problemas este produto resolve?

Situações de medição em que a CRYSTA APEX V 574 é a escolha certa.

Desafio Peça longa com tolerância fina

A incerteza de uma CMM comum passa de um quinto de ±0,02 mm a partir de 375 mm.

Solução

A CRYSTA-Apex V574 segura esse limite até 766 mm de comprimento.

Desafio Sem tempo para estabilizar a peça

Deixar a peça aclimatar antes de medir trava o fluxo.

Solução

Com a compensação em tempo real, a CRYSTA-Apex V574 mede a peça na temperatura em que ela está, de 16 a 26 °C.

Desafio Formas de turbina e ventilador

O caminho nominal de scanning falha quando a peça foge do projeto.

Solução

Na CRYSTA-Apex V574, a verificação ativa limita essa diferença e mantém a medição em andamento.

Desafio Medir com contato e sem contato

Cada tecnologia de sonda serve a uma parte da peça.

Solução

O ACR3 alterna sozinho entre a SP25M e a SurfaceMeasure na CRYSTA-Apex V574 e também troca as pontas.

Desafio Lançamento de peça nova

A programação por aprendizado ocupa máquina e operador.

Solução

Com o MiCAT Planner, o programa da CRYSTA-Apex V574 sai do CAD 3D com tolerâncias, de forma mais eficiente.

Desafio Medição automatizada na fábrica

Depender da sala de medição cria fila.

Solução

A CRYSTA-Apex V574 pode ser automatizada dentro ou ao lado da linha, porque a exatidão não depende de sala climatizada.

Peças que a CRYSTA-Apex V mede

Exemplos publicados pela Mitutoyo, com a sonda indicada para cada peça.

Molde de separador

Com a sonda de scanning de baixa força, mede-se superfície e seção dos moldes; os pontos alimentam a análise de erro 3D e de forma.

Impulsor

Formas complexas como impulsores de bomba são medidas sem contato, com a sonda laser gerando grande volume de pontos.

Núcleo de motor elétrico

Mede-se a retitude e o corte do pacote de lâminas, além das faces laterais e de dimensões em qualquer altura.

Pá de turbina de avião

Seções da pá medidas com a SP25M, inclusive em peças fundidas sujeitas a grandes erros.

Prótese articular

Com a SP25M, a superfície livre é varrida e o erro em relação ao projeto é analisado em 3D.

Carcaça de transmissão

Topo e faces laterais medidos juntos pelo laser em três direções, o que reduz o reposicionamento.

Informações Técnicas

Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.

Especificações

  • Marca: Mitutoyo
  • Serie: 191
  • Modelo: CRYSTA-Apex V574
  • Faixa de medição: 500 × 700 × 400 mm
  • Sistema de medição: Encoder Linear
  • Resolução: 0,0001mm (0,1µm)
  • Velocidade Modo J/S: Deslocamento 0 a 80 mm/s; medição 0 a 3 mm/s; fino 0 a 0,05 mm/s
  • Material da Mesa: Granito
  • Tamanho da Mesa: 638 × 1160 mm
  • Método de Fixação da Peça: Rosca M8×1,25
  • Altura Max. da Peça: 545mm
  • Tensão: 100 a 120 V / 200 a 240 V CA ±10%
  • Frequência: 50/60 Hz
  • Consumo de energia: 1,5 kW
  • Ar Pressão: 0,4MPa
  • Ar Consumo: 50L/min em condições normais (Alimentação: 100L/min)
  • Temperatura de operação: 10 a 30 °C
  • Compensação Térmica: Sim; exatidão garantida de 16 a 26 °C
  • Medição por Scanning: Sim (SP25M, SP600Q ou MPP310Q)
  • Sensores compatíveis: SP25M, SP600Q, MPP310Q (sob pedido), TP200, TP20 e PH20
  • Capacidade Eixo X: 500mm
  • Capacidade Eixo Y: 700mm
  • Capacidade Eixo Z: 400mm
  • Vel. Max. de Medição: 8mm/s
  • Velocidade de deslocamento: 300 mm/s por eixo (combinada 519 mm/s)
  • Máxima Aceleração: 1333 mm/s² por eixo (combinada 2309 mm/s²)
  • Exatidão(a 20°C)/E0, MPE: (1,7+3L/1000) µm (SP25M, 18 a 22 °C)
  • Exatidão(a 20°C)/PFTU,MPE: 1,7 µm (SP25M)
  • Tipo de Movimentação: Colchões de Ar em cada eixo
  • Peso Max. sob a mesa: 180kg
  • Peso total (incluindo controlador e base): 691kg
  • Notas / Obs.: Nota: A aparência natural da pedra pode variar de acordo com a origem. No entando as propriedades e estabilidade do material é sempre garantida pelo controle de qualidade Mitutoyo.

Detalhes técnicos

Dimensões da unidade (A × L × P)
2185 × 1082 × 1548 mm
Exatidão com TP200 (E0,MPE)
(1,9+3L/1000) µm; R0 de 1,5 µm
Scanning com SP25M
MPE_THP de 2,3 µm, em 50 s; até 10.000 pontos/s
Condições de exatidão
18 a 22 °C (2 °C/h e 2 °C em 24 h) ou 16 a 26 °C (2 °C/h e 5 °C em 24 h); gradiente de 1 °C/m
Normas de ensaio
ISO 10360-2:2009 e ISO 10360-5:2020
Monitoramento
Status Monitor (MTConnect); Condition Monitor (distância percorrida, temperatura e número de toques); MeasurLink
Opcionais
Mesa rotativa (engrenagens, impulsores, rotores de parafuso, cames), trocador ACR3, sonda laser SurfaceMeasure, kit de fixação Eco-Fix, automação em linha

Funções

Como usar a CRYSTA APEX V 574
Programar

Gerar o programa no MiCAT Planner a partir das tolerâncias do CAD 3D, ou por aprendizado no MCOSMOS.

Fixar

Prender a peça na mesa pelos furos M8×1,25, com o kit Eco-Fix opcional.

Executar

Iniciar o programa no Quick Launcher, pelo painel de toque ou por código de barras e QR.

Posicionar

Levar a sonda à peça pela caixa de joystick, com botões por ícone e botão de ajuste de velocidade.

Acompanhar

Ver o estado da máquina no Status Monitor e a condição para manutenção no Condition Monitor.

Variações da série

CRYSTA-Apex V disponíveis na loja

Código Modelo Curso (X × Y × Z) E0,MPE com SP25M
CRYSTA APEX V 544 CRYSTA-Apex V544 500 × 400 × 400 mm (1,7+3L/1000) µm
CRYSTA APEX V 574 (este) CRYSTA-Apex V574 500 × 700 × 400 mm (1,7+3L/1000) µm
CRYSTA APEX V 776 CRYSTA-Apex V776 700 × 700 × 600 mm (1,7+3L/1000) µm
CRYSTA APEX V 7106 CRYSTA-Apex V7106 700 × 1000 × 600 mm (1,7+3L/1000) µm
CRYSTA APEX V 9106 CRYSTA-Apex V9106 900 × 1000 × 600 mm (1,7+3L/1000) µm
CRYSTA APEX V 9168 CRYSTA-Apex V9168 900 × 1600 × 800 mm (1,7+3L/1000) µm
CRYSTA APEX V 122010 CRYSTA-Apex V122010 1200 × 2000 × 1000 mm (2,3+3L/1000) µm
CRYSTA APEX V162012 CRYSTA-Apex V162012 1600 × 2000 × 1200 mm (3,3+4,5L/1000) µm
CRYSTA APEX V 163012 CRYSTA-Apex V163012 1600 × 3000 × 1200 mm (3,3+4,5L/1000) µm
CRYSTA APEX V 203016 CRYSTA-Apex V203016 2000 × 3000 × 1600 mm (4,5+8L/1000) µm

Itens inclusos

  • Máquina de medir por coordenadas CRYSTA-Apex V574 (unidade principal com mesa de granito)
  • Controlador
  • Caixa de joystick

Vídeo

Perguntas e Respostas

Que tamanho de peça cabe na CRYSTA-Apex V574 (CRYSTA APEX V 574)?

O curso é de 500 × 700 × 400 mm, na mesa de granito de 638 × 1160 mm com furos M8×1,25; a peça pode ter até 180 kg e 545 mm de altura.

Por que o E0 da CRYSTA-Apex V574 (CRYSTA APEX V 574) faz diferença?

Porque, numa tolerância de ±0,02 mm, a incerteza da máquina fica abaixo de um quinto da tolerância até 766 mm de comprimento, contra 375 mm de uma CMM de (2,5+4L/1000) µm. O E0 é de (1,7+3L/1000) µm.

A CRYSTA-Apex V574 (CRYSTA APEX V 574) precisa de sala climatizada?

Não para manter a exatidão de 16 a 26 °C: sensores nas escalas e na peça levam o resultado a 20 °C em tempo real.

Quais sondas trabalham na CRYSTA-Apex V574 (CRYSTA APEX V 574)?

SP25M, SP600Q, TP200, TP20 e PH20; a MPP310Q sob pedido. Para medir sem contato, a série usa a sonda laser SurfaceMeasure; o ACR3 faz a troca automática.

Quão rápida é a CRYSTA-Apex V574 (CRYSTA APEX V 574)?

Desloca a até 300 mm/s por eixo e 519 mm/s combinados, com aceleração combinada de 2.309 mm/s², e mede de 1 a 8 mm/s em CNC. Em scanning, a medição chega a 120 mm/s.

Com que software a CRYSTA-Apex V574 (CRYSTA APEX V 574) trabalha?

MCOSMOS para medição e avaliação, MiCAT Planner para gerar o programa a partir do CAD 3D com tolerâncias e MSURF para a sonda laser (MSURF-S mede, MSURF-I compara com o modelo).

Quais utilidades a CRYSTA-Apex V574 (CRYSTA APEX V 574) pede?

Alimentação de 100 a 120 V ou 200 a 240 V CA ±10%, 50/60 Hz, 1,5 kW, e ar a 0,4 MPa (50 L/min de consumo, fonte de 100 L/min). Dimensões da unidade: 2185 × 1082 × 1548 mm (A × L × P); massa: 691 kg.

Posso mudar a CRYSTA-Apex V574 (CRYSTA APEX V 574) de lugar?

Só falando antes com a Mitutoyo: o sistema de partida trava a máquina quando detecta vibração inesperada ou mudança de lugar.
