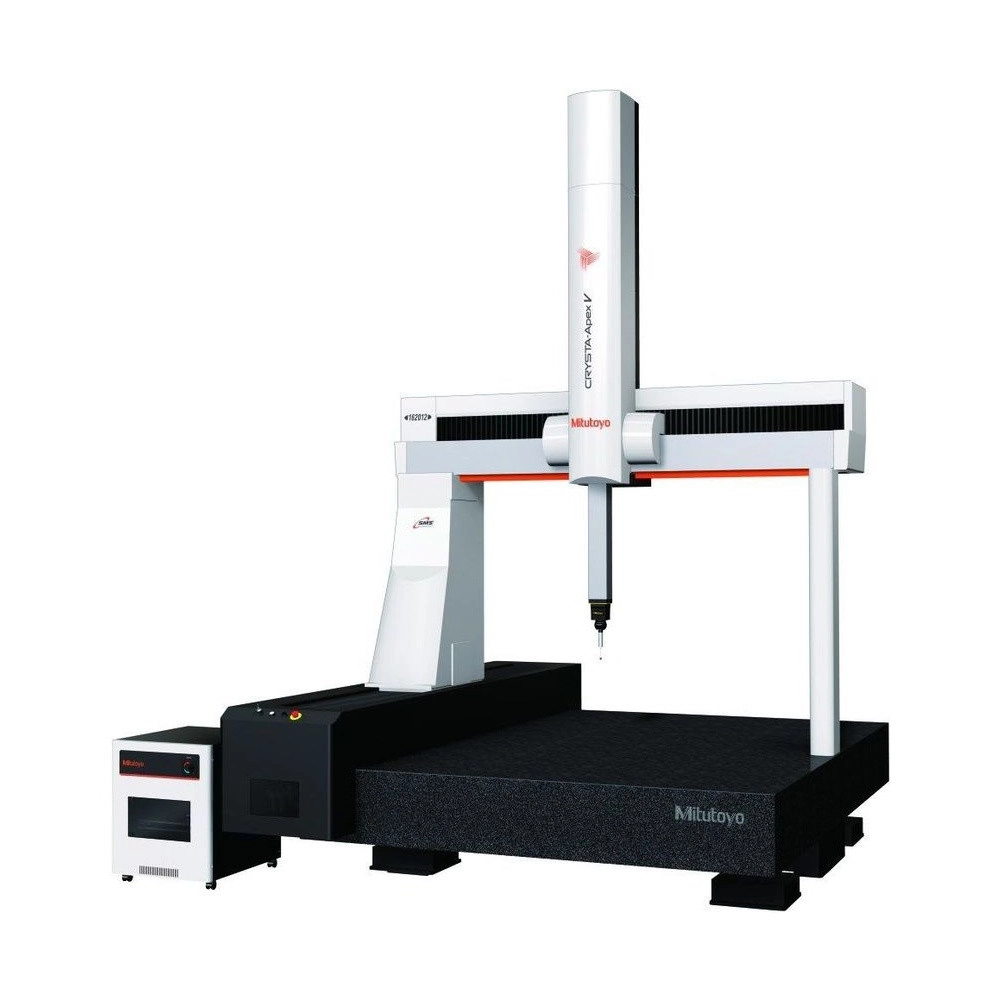

CRYSTA APEX V 162012 Máquina de Medir Coordenadas CNC - Mitutoyo Loja Oficial | Produto Original

CRYSTA APEX V 162012 Máquina de Medir Coordenadas CNC

SKU: CRYSTA APEX V162012

Solicite um Orçamento

Loading gears animation
Garantia
Produto original Mitutoyo
Compra Segura
100% protegida
Sobre o produto

Modelo da série V1600, de grande porte: curso de 1600 × 2000 × 1200 mm e peças de até 1400 mm de altura e 3000 kg, na mesa de 1800 × 3205 mm. Mede com sondas de contato, de scanning e laser.

A exatidão chega a (3,3+4,5L/1000) µm com a SP25M (18 a 22 °C). Fora da sala climatizada, a compensação em tempo real, que lê a temperatura das escalas e da peça e converte o resultado para 20 °C, mantém o valor garantido de 16 a 24 °C.

Em velocidade, a máquina chega a 693 mm/s com aceleração de 1.390 mm/s², e o scanning pelo caminho do projeto corrige em tempo real o erro dinâmico. Em peças com muitas cotas, é onde o tempo total mais cai. A SP25M e a sonda laser SurfaceMeasure ampliam o que se mede sem refixar a peça.

Resumo técnico
  • Curso de 1600 × 2000 × 1200 mm
  • E0 de (3,3+4,5L/1000) µm (SP25M)
  • Exatidão de 16 a 24 °C
  • Peças de até 3.000 kg

Destaques do produto

O que distingue a CRYSTA APEX V162012 entre as máquinas de medir por coordenadas CNC.

3,3 µm

Primeiro termo do erro de comprimento.

16 a 24 °C

Fora da sala climatizada.

693 mm/s

Combinados, com 1.390 mm/s².

10.000 pontos/s

Na sonda SP25M.

Contato e laser

Contato e sem contato.

3.000 kg

Altura de até 1.400 mm.

Principais características

O que cada dado da CRYSTA APEX V162012 significa na prática.

  • (3,3+4,5L/1000) µm E0,MPE (SP25M)

    Valor da ISO 10360-2 com a SP25M, na faixa de 18 a 22 °C; L é o comprimento medido, em mm. A TP200 fica em (6+4,5L/1000) µm.

  • 16 a 24 °C Faixa garantida

    A máquina lê a temperatura da peça e das escalas e entrega o resultado como se tudo estivesse a 20 °C. É isso que permite instalá-la fora da sala climatizada, com até 5 °C de variação em 24 horas.

  • 3,3 µm Repetibilidade R0 (SP25M)

    A repetibilidade vem de uma pausa curta: a sonda fica parada alguns instantes depois de tocar a peça. Sem o erro dinâmico do movimento, a medição se repete de uma vez para a outra.

  • 693 mm/s Deslocamento combinado

    Velocidade e aceleração altas (1.390 mm/s²) reduzem o tempo morto entre um ponto e o seguinte. Quanto mais cotas a peça tem, mais esse ganho aparece no tempo total.

  • 10.000 pontos/s Scanning (SP25M)

    Com 25 mm de diâmetro, a SP25M mede por ponto ou desliza sobre a superfície em scanning. O caminho vem do projeto, e o desvio de trajetória é corrigido durante a medição, sem perder exatidão.

  • 3.000 kg Peça na mesa

    Peças de até 1.400 mm de altura cabem sobre a mesa de granito de 1800 × 3205 mm, que tem furos M8×1,25 para prender a peça.

Quais problemas este produto resolve?

Situações de medição em que a CRYSTA APEX V162012 é a escolha certa.

Desafio Carcaça grande e pesada

Peças de grande porte exigem curso e carga compatíveis com elas.

Solução

A CRYSTA-Apex V162012 mede peças de até 3.000 kg e 1.400 mm de altura, numa mesa de 1800 × 3205 mm.

Desafio Peça medida logo após a usinagem

Ainda quente, a peça não está na medida que teria a 20 °C.

Solução

A CRYSTA-Apex V162012 lê a temperatura da peça e converte o resultado para 20 °C; a exatidão vale de 16 a 24 °C.

Desafio Pás e impulsores fora do nominal

Peças com variação de fabricação desviam do caminho de scanning do projeto.

Solução

A verificação ativa da CRYSTA-Apex V162012 acompanha a peça real e mede sem interromper o programa.

Desafio Peça de revolução

Engrenagens e rotores pedem acesso a todas as faces.

Solução

A mesa rotativa opcional gira a peça na CRYSTA-Apex V162012 sincronizada com o scanning.

Desafio Programa novo a cada peça

Ensinar o programa na máquina toma tempo.

Solução

O MiCAT Planner monta o programa da CRYSTA-Apex V162012 a partir das tolerâncias do CAD 3D, com mais eficiência que o aprendizado.

Desafio Inspeção perto da produção

Uma sala de medição distante atrasa a liberação da peça.

Solução

Como a exatidão vale numa faixa ampla de temperatura, a CRYSTA-Apex V162012 pode ser automatizada junto da linha.

Onde a CRYSTA-Apex V mede

Casos de uso da série publicados pela Mitutoyo, com a sonda usada em cada um.

Molde de separador

Superfície e corte de moldes de precisão com a sonda de scanning de baixa força; análise de erro 3D e de forma do corte.

Impulsor

Medido com a sonda laser, que gera uma grande nuvem de pontos para caracterizar a forma em detalhe.

Núcleo de motor elétrico

Retitude e forma do corte das lâminas empilhadas, faces laterais e dimensões em qualquer altura.

Pá de turbina de avião

Corte da pá com a SP25M; até peças fundidas, sujeitas a grandes desvios, são medidas com rapidez.

Prótese articular

Superfície livre medida com a SP25M e comparada ao projeto em análise de erro 3D.

Carcaça de transmissão

Laser em três direções de uma vez mede topo e laterais juntos, com menos reposicionamento.

Informações Técnicas

Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.

Especificações

  • Marca: Mitutoyo
  • Serie: 191
  • Modelo: CRYSTA-Apex V162012
  • Faixa de medição: 1600 × 2000 × 1200 mm
  • Sistema de medição: Encoder Linear
  • Resolução: 0,0001mm (0,1µm)
  • Velocidade Modo J/S: Deslocamento 0 a 80 mm/s; medição 0 a 3 mm/s; fino 0 a 0,05 mm/s
  • Material da Mesa: Granito
  • Tamanho da Mesa: 1800 × 3205 mm
  • Método de Fixação da Peça: Rosca M8×1,25
  • Altura Max. da Peça: 1400mm
  • Tensão: 100 a 120 V / 200 a 240 V CA ±10%
  • Frequência: 50/60 Hz
  • Consumo de energia: 1,5 kW
  • Ar Pressão: 0,4MPa
  • Ar Consumo: 150L/min em condições normais (Alimentação: 200L/min)
  • Temperatura de operação: 10 a 30 °C
  • Compensação Térmica: Sim; exatidão garantida de 16 a 24 °C
  • Medição por Scanning: Sim (SP25M, MPP310Q ou SP80)
  • Sensores compatíveis: SP25M, MPP310Q e SP80 (sob pedido) e TP200
  • Capacidade Eixo X: 1600mm
  • Capacidade Eixo Y: 2000mm
  • Capacidade Eixo Z: 1200mm
  • Vel. Max. de Medição: 3mm/s
  • Velocidade de deslocamento: 400 mm/s por eixo (combinada 693 mm/s)
  • Máxima Aceleração: 800 mm/s² por eixo (combinada 1390 mm/s²)
  • Exatidão(a 20°C)/E0, MPE: (3,3+4,5L/1000) µm (SP25M, 18 a 22 °C)
  • Exatidão(a 20°C)/PFTU,MPE: 5,0 µm (SP25M)
  • Tipo de Movimentação: Colchões de Ar em cada eixo
  • Peso Max. sob a mesa: 3000kg
  • Peso total (incluindo controlador e base): 9300kg (plataforma de instalação) / 9950kg (plataforma amortecedora)
  • Notas / Obs.: A aparência natural da pedra pode variar de acordo com a origem. No entando as propriedades e estabilidade do material é sempre garantida pelo controle de qualidade Mitutoyo

Detalhes técnicos

Dimensões da unidade (A × L × P)
4140 × 2700 × 3650 mm
Exatidão com TP200 (E0,MPE)
(6+4,5L/1000) µm; R0 de 6,0 µm
Scanning com SP25M
MPE_THP de 5,0 µm, em 60 s; até 10.000 pontos/s
Condições de exatidão
18 a 22 °C (2 °C/h e 2 °C em 24 h) ou 16 a 24 °C (2 °C/h e 5 °C em 24 h); gradiente de 1 °C/m
Normas de ensaio
ISO 10360-2:2009 e ISO 10360-5:2020
Monitoramento
Status Monitor (MTConnect); Condition Monitor (distância percorrida, temperatura e número de toques); MeasurLink
Opcionais
Mesa rotativa (engrenagens, impulsores, rotores de parafuso, cames), sonda laser SurfaceMeasure, kit de fixação Eco-Fix, automação em linha

Funções

Como usar a CRYSTA APEX V162012
Programar

Gerar o programa no MiCAT Planner a partir das tolerâncias do CAD 3D, ou por aprendizado no MCOSMOS.

Fixar

Prender a peça na mesa pelos furos M8×1,25, com o kit Eco-Fix opcional.

Executar

Iniciar o programa no Quick Launcher, pelo painel de toque ou por código de barras e QR.

Posicionar

Levar a sonda à peça pela caixa de joystick, com botões por ícone e botão de ajuste de velocidade.

Acompanhar

Ver o estado da máquina no Status Monitor e a condição para manutenção no Condition Monitor.

Variações da série

CRYSTA-Apex V disponíveis na loja

Código Modelo Curso (X × Y × Z) E0,MPE com SP25M
CRYSTA APEX V 544 CRYSTA-Apex V544 500 × 400 × 400 mm (1,7+3L/1000) µm
CRYSTA APEX V 574 CRYSTA-Apex V574 500 × 700 × 400 mm (1,7+3L/1000) µm
CRYSTA APEX V 776 CRYSTA-Apex V776 700 × 700 × 600 mm (1,7+3L/1000) µm
CRYSTA APEX V 7106 CRYSTA-Apex V7106 700 × 1000 × 600 mm (1,7+3L/1000) µm
CRYSTA APEX V 9106 CRYSTA-Apex V9106 900 × 1000 × 600 mm (1,7+3L/1000) µm
CRYSTA APEX V 9168 CRYSTA-Apex V9168 900 × 1600 × 800 mm (1,7+3L/1000) µm
CRYSTA APEX V 122010 CRYSTA-Apex V122010 1200 × 2000 × 1000 mm (2,3+3L/1000) µm
CRYSTA APEX V162012 (este) CRYSTA-Apex V162012 1600 × 2000 × 1200 mm (3,3+4,5L/1000) µm
CRYSTA APEX V 163012 CRYSTA-Apex V163012 1600 × 3000 × 1200 mm (3,3+4,5L/1000) µm
CRYSTA APEX V 203016 CRYSTA-Apex V203016 2000 × 3000 × 1600 mm (4,5+8L/1000) µm

Itens inclusos

  • Máquina de medir por coordenadas CRYSTA-Apex V162012 (unidade principal com mesa de granito)
  • Controlador
  • Caixa de joystick

Vídeo

Perguntas e Respostas

Que tamanho de peça cabe na CRYSTA-Apex V162012 (CRYSTA APEX V162012)?

O curso é de 1600 × 2000 × 1200 mm, na mesa de granito de 1800 × 3205 mm com furos M8×1,25; a peça pode ter até 3.000 kg e 1.400 mm de altura.

Qual o erro de comprimento da CRYSTA-Apex V162012 (CRYSTA APEX V162012)?

E0,MPE de (3,3+4,5L/1000) µm com SP25M e (6+4,5L/1000) µm com TP200, de 18 a 22 °C; a repetibilidade R0 é de 3,3 µm com a SP25M.

A CRYSTA-Apex V162012 (CRYSTA APEX V162012) precisa de sala climatizada?

Não para manter a exatidão de 16 a 24 °C: sensores nas escalas e na peça levam o resultado a 20 °C em tempo real.

Quais sondas trabalham na CRYSTA-Apex V162012 (CRYSTA APEX V162012)?

SP25M e TP200; a MPP310Q e a SP80 sob pedido. Para medir sem contato, a série usa a sonda laser SurfaceMeasure.

Quão rápida é a CRYSTA-Apex V162012 (CRYSTA APEX V162012)?

Desloca a até 400 mm/s por eixo e 693 mm/s combinados, com aceleração combinada de 1.390 mm/s², e mede de 1 a 3 mm/s em CNC.

Com que software a CRYSTA-Apex V162012 (CRYSTA APEX V162012) trabalha?

MCOSMOS para medição e avaliação, MiCAT Planner para gerar o programa a partir do CAD 3D com tolerâncias e MSURF para a sonda laser (MSURF-S mede, MSURF-I compara com o modelo).

Quais utilidades a CRYSTA-Apex V162012 (CRYSTA APEX V162012) pede?

Alimentação de 100 a 120 V ou 200 a 240 V CA ±10%, 50/60 Hz, 1,5 kW, e ar a 0,4 MPa (150 L/min de consumo, fonte de 200 L/min). Dimensões da unidade: 4140 × 2700 × 3650 mm (A × L × P); massa: 9300 kg (plataforma de instalação) ou 9950 kg (plataforma amortecedora).

Posso mudar a CRYSTA-Apex V162012 (CRYSTA APEX V162012) de lugar?

Só falando antes com a Mitutoyo: o sistema de partida trava a máquina quando detecta vibração inesperada ou mudança de lugar.
