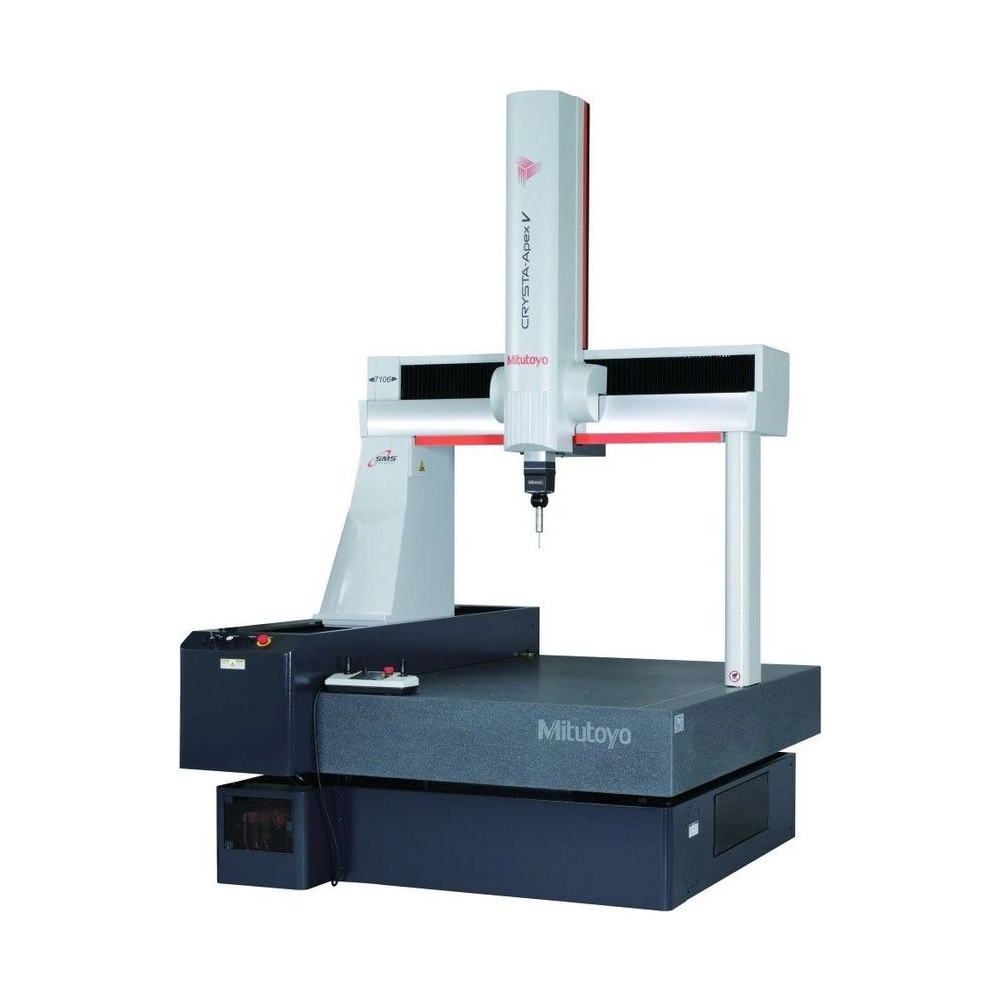

CRYSTA APEX V 7106 Máquina de Medir Coordenadas CNC

SKU: CRYSTA APEX V 7106

Solicite um Orçamento

Loading gears animation
Garantia
Produto original Mitutoyo
Compra Segura
100% protegida
Sobre o produto

V700 de eixo Y longo: curso de 700 × 1000 × 600 mm, mesa de granito de 880 × 1720 mm e peças de até 1000 kg e 800 mm de altura. Mede peças de pequeno a médio porte com sondas de contato, de scanning e laser.

A exatidão é de (1,7 + 3L/1000) µm com a SP25M. Parece pouco perto de uma CMM de (2,5 + 4L/1000) µm, mas, numa tolerância de ±0,02 mm, a V7106 mantém a incerteza abaixo de um quinto da tolerância em comprimentos de até 766 mm; a outra chega só a 375 mm. A compensação de temperatura em tempo real mantém essa exatidão de 16 a 26 °C, fora da sala climatizada.

Para encurtar o ciclo, a máquina se desloca a até 519 mm/s, com aceleração de 2309 mm/s², e faz scanning pelo caminho do projeto, corrigindo o erro dinâmico que a aceleração causaria. Quanto mais cotas a peça tem, maior o ganho de tempo. A cabeça PH20, a sonda SP25M e a sonda laser SurfaceMeasure podem ser trocadas automaticamente pelo ACR3.

Resumo técnico
  • Curso de 700 × 1000 × 600 mm
  • Incerteza de até 1/5 de ±0,02 mm até 766 mm
  • Exatidão de 16 a 26 °C
  • Peças de até 1000 kg

Destaques do produto

O que distingue a CRYSTA APEX V 7106 entre as máquinas de medir por coordenadas CNC.

1,7 µm

Primeiro termo do E0 com SP25M.

16 a 26 °C

Compensação de temperatura em tempo real.

519 mm/s

Deslocamento combinado, 2309 mm/s².

10.000 pontos/s

Scanning com a SP25M.

Contato e laser

Troca automática pelo ACR3.

1000 kg

Peça de até 800 mm de altura.

Principais características

O que cada dado da CRYSTA APEX V 7106 significa na prática.

  • (1,7+3L/1000) µm E0,MPE (SP25M)

    Numa tolerância de ±0,02 mm, com a incerteza limitada a um quinto da tolerância, a V7106 garante a medição até 766 mm de comprimento. Uma CMM de (2,5+4L/1000) µm, já considerada de alta exatidão, chega só a 375 mm. A diferença de 0,8 µm no primeiro termo dobra o comprimento garantido.

  • 16 a 26 °C Faixa garantida

    Sensores de temperatura na escala de cada eixo e na peça mandam o dado ao controlador, que calcula o valor que a peça teria a 20 °C. Por isso a exatidão vale fora de uma sala climatizada, com até 5 °C de variação em 24 horas.

  • 1,3 µm Repetibilidade R0 (SP25M)

    Ao tocar a peça, a sonda fica parada alguns instantes antes de medir. Isso elimina a origem do erro dinâmico e deixa o resultado igual de uma medição para a outra.

  • 519 mm/s Deslocamento combinado

    Com aceleração de 2309 mm/s², o tempo entre um ponto e outro cai. Em peças com muitas cotas, é aí que está a maior parte do ciclo, e o ganho cresce com o número de pontos.

  • 10.000 pontos/s Scanning (SP25M)

    A SP25M, de 25 mm de diâmetro, faz scanning e medição por ponto. O scanning pelo caminho do projeto segue superfícies 3D em alta velocidade e corrige o desvio de trajetória, sem perder exatidão.

  • 1000 kg Peça na mesa

    Até 800 mm de altura, sobre mesa de granito de 880 × 1720 mm com furos M8×1,25 para fixação.

Quais problemas este produto resolve?

Situações de medição em que a CRYSTA APEX V 7106 é a escolha certa.

Desafio Tolerância apertada em peça longa

Com uma CMM comum, a incerteza passa de um quinto de ±0,02 mm acima de 375 mm de comprimento.

Solução

A CRYSTA-Apex V7106 mantém a incerteza dentro desse limite até 766 mm, com E0 de (1,7+3L/1000) µm.

Desafio Peça que chega quente da usinagem

Esperar a peça estabilizar a 20 °C atrasa a liberação.

Solução

A compensação em tempo real da CRYSTA-Apex V7106 mede a temperatura da peça e calcula o valor a 20 °C, com exatidão garantida de 16 a 26 °C.

Desafio Pás de turbina, ventiladores e impulsores

A variação de fabricação dessas peças faz o caminho nominal de scanning falhar.

Solução

O scanning ativo da CRYSTA-Apex V7106 limita a diferença entre o projeto e a peça real e mede essas formas sem interromper o programa.

Desafio Superfície que pede contato e laser

Trocar a sonda à mão quebra a medição automática.

Solução

O ACR3 troca a ponta e alterna entre a SP25M e a sonda laser SurfaceMeasure usando o próprio acionamento da CRYSTA-Apex V7106.

Desafio Programar peça nova toma tempo de máquina

A programação por aprendizado ocupa a CMM e o operador.

Solução

O MiCAT Planner lê as tolerâncias do modelo CAD 3D e gera o programa da CRYSTA-Apex V7106 com mais eficiência que a programação por aprendizado.

Desafio Medição longe da linha

Levar a peça até a sala de medição atrasa o fluxo de produção.

Solução

Com exatidão garantida numa faixa ampla de temperatura, a CRYSTA-Apex V7106 pode ser automatizada dentro ou ao lado da linha.

Onde a CRYSTA-Apex V mede

Casos de uso da série publicados pela Mitutoyo, com a sonda usada em cada um.

Molde de separador

Superfície e corte de moldes de precisão com a sonda de scanning de baixa força; análise de erro 3D e de forma do corte.

Impulsor

Medido com a sonda laser, que reduz as reflexões múltiplas e é tão exata quanto a sonda de contato, com alta repetição da geometria.

Núcleo de motor elétrico

Retitude e forma do corte das lâminas empilhadas, faces laterais e dimensões em qualquer altura.

Pá de turbina de avião

Corte da pá com a SP25M; até peças fundidas, sujeitas a grandes desvios, são medidas com rapidez.

Prótese articular

Superfície livre medida com a SP25M e comparada ao projeto em análise de erro 3D.

Carcaça de transmissão

Laser em três direções de uma vez mede topo e laterais juntos, com menos reposicionamento.

Informações Técnicas

Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.

Especificações

  • Marca: Mitutoyo
  • Serie: 191
  • Modelo: CRYSTA-Apex V7106
  • Faixa de medição: 700 × 1000 × 600 mm
  • Sistema de medição: Encoder Linear
  • Resolução: 0,0001mm (0,1µm)
  • Velocidade Modo J/S: Deslocamento 0 a 80 mm/s; medição 0 a 3 mm/s; fino 0 a 0,05 mm/s
  • Material da Mesa: Granito
  • Tamanho da Mesa: 880 × 1720 mm
  • Método de Fixação da Peça: Rosca M8×1,25
  • Altura Max. da Peça: 800mm
  • Tensão: 100 a 120 V / 200 a 240 V CA ±10%
  • Frequência: 50/60 Hz
  • Consumo de energia: 1,5 kW
  • Ar Pressão: 0,4MPa
  • Ar Consumo: 60L/min em condições normais (Alimentação: 120L/min)
  • Temperatura de operação: 10 a 30 °C
  • Compensação Térmica: Sim; exatidão garantida de 16 a 26 °C
  • Medição por Scanning: Sim (SP25M, MPP310Q ou SP80)
  • Sensores compatíveis: SP25M, MPP310Q e SP80 (sob pedido), TP200, TP20 e PH20
  • Capacidade Eixo X: 700mm
  • Capacidade Eixo Y: 1000mm
  • Capacidade Eixo Z: 600mm
  • Vel. Max. de Medição: 8mm/s
  • Velocidade de deslocamento: 300 mm/s por eixo (combinada 519 mm/s)
  • Máxima Aceleração: 1333 mm/s² por eixo (combinada 2309 mm/s²)
  • Exatidão(a 20°C)/E0, MPE: (1,7+3L/1000) µm (SP25M, 18 a 22 °C)
  • Exatidão(a 20°C)/PFTU,MPE: 1,7 µm (SP25M)
  • Tipo de Movimentação: Colchões de Ar em cada eixo
  • Peso Max. sob a mesa: 1000kg
  • Peso total (incluindo controlador e base): 2063kg
  • Notas / Obs.: Nota: A aparência natural da pedra pode variar de acordo com a origem. No entando as propriedades e estabilidade do material é sempre garantida pelo controle de qualidade Mitutoyo.

Detalhes técnicos

Dimensões da unidade (A × L × P)
2730 × 1470 × 2000 mm
Exatidão com TP200 (E0,MPE)
(1,9+3L/1000) µm; R0 de 1,9 µm
Scanning com SP25M
MPE_THP de 2,3 µm, em 50 s; até 10.000 pontos/s
Condições de exatidão
18 a 22 °C (2 °C/h e 2 °C em 24 h) ou 16 a 26 °C (2 °C/h e 5 °C em 24 h); gradiente de 1 °C/m
Normas de ensaio
ISO 10360-2:2009 e ISO 10360-5:2020
Modo CNC com seletor MANUAL
Até 138 mm/s por eixo (239 mm/s combinada)
Monitoramento
Status Monitor (MTConnect); Condition Monitor (distância percorrida, temperatura e número de toques); MeasurLink
Opcionais
Mesa rotativa (engrenagens, impulsores, rotores de parafuso, cames cilíndricos), trocador ACR3, sonda laser SurfaceMeasure, kit de fixação Eco-Fix, automação em linha

Funções

Como usar a CRYSTA APEX V 7106
Programar

Gerar o programa no MiCAT Planner a partir das tolerâncias do CAD 3D, ou por aprendizado no MCOSMOS.

Fixar

Prender a peça na mesa pelos furos M8×1,25, com o kit Eco-Fix opcional.

Executar

Iniciar o programa no Quick Launcher, pelo painel de toque ou por código de barras e QR.

Posicionar

Levar a sonda à peça pela caixa de joystick, com botões por ícone e botão de ajuste de velocidade.

Acompanhar

Ver o estado da máquina no Status Monitor e a condição para manutenção no Condition Monitor.

Variações da série

CRYSTA-Apex V disponíveis na loja

Código Modelo Curso (X × Y × Z) E0,MPE com SP25M
CRYSTA APEX V 544 CRYSTA-Apex V544 500 × 400 × 400 mm (1,7+3L/1000) µm
CRYSTA APEX V 574 CRYSTA-Apex V574 500 × 700 × 400 mm (1,7+3L/1000) µm
CRYSTA APEX V 776 CRYSTA-Apex V776 700 × 700 × 600 mm (1,7+3L/1000) µm
CRYSTA APEX V 7106 (este) CRYSTA-Apex V7106 700 × 1000 × 600 mm (1,7+3L/1000) µm
CRYSTA APEX V 9106 CRYSTA-Apex V9106 900 × 1000 × 600 mm (1,7+3L/1000) µm
CRYSTA APEX V 9168 CRYSTA-Apex V9168 900 × 1600 × 800 mm (1,7+3L/1000) µm
CRYSTA APEX V 122010 CRYSTA-Apex V122010 1200 × 2000 × 1000 mm (2,3+3L/1000) µm
CRYSTA APEX V162012 CRYSTA-Apex V162012 1600 × 2000 × 1200 mm (3,3+4,5L/1000) µm
CRYSTA APEX V 163012 CRYSTA-Apex V163012 1600 × 3000 × 1200 mm (3,3+4,5L/1000) µm
CRYSTA APEX V 203016 CRYSTA-Apex V203016 2000 × 3000 × 1600 mm (4,5+8L/1000) µm

Itens inclusos

  • Máquina de medir por coordenadas CRYSTA-Apex V7106 (unidade principal com mesa de granito)
  • Controlador
  • Caixa de joystick

Vídeo

Perguntas e Respostas

Qual o curso de medição da CRYSTA-Apex V7106 (CRYSTA APEX V 7106)?

X 700 mm, Y 1000 mm e Z 600 mm, sobre mesa de granito de 880 × 1720 mm com furos M8×1,25, para peças de até 1000 kg e 800 mm de altura.

O que a exatidão da CRYSTA-Apex V7106 (CRYSTA APEX V 7106) muda na prática?

Com E0 de (1,7+3L/1000) µm, numa tolerância de ±0,02 mm a incerteza fica abaixo de um quinto da tolerância até 766 mm de comprimento. Uma CMM de (2,5+4L/1000) µm chega só a 375 mm.

Como a CRYSTA-Apex V7106 (CRYSTA APEX V 7106) compensa a temperatura?

Sensores na escala de cada eixo e na peça medem a temperatura, e o controlador calcula o valor que a peça teria a 20 °C. A exatidão é garantida de 16 a 26 °C.

Que sondas a CRYSTA-Apex V7106 (CRYSTA APEX V 7106) aceita?

SP25M, TP200, TP20 e PH20; a MPP310Q e a SP80 sob pedido. A série também trabalha com a sonda laser SurfaceMeasure, e o ACR3 troca as sondas automaticamente.

Qual a velocidade da CRYSTA-Apex V7106 (CRYSTA APEX V 7106)?

Em CNC, até 300 mm/s por eixo (519 mm/s combinados), aceleração de 2309 mm/s² combinada e medição de 1 a 8 mm/s. Em scanning, a medição chega a 120 mm/s.

Que softwares a CRYSTA-Apex V7106 (CRYSTA APEX V 7106) usa?

O MCOSMOS mede e avalia; o MiCAT Planner gera o programa a partir das tolerâncias do CAD 3D; o MSURF trabalha com a sonda laser (MSURF-S mede, MSURF-I compara com o modelo).

O que a instalação da CRYSTA-Apex V7106 (CRYSTA APEX V 7106) exige?

Ar a 0,4 MPa, com consumo de 60 L/min (fonte de 120 L/min), e 100 a 120 V ou 200 a 240 V CA ±10%, 50/60 Hz, 1,5 kW. A unidade mede 2730 × 1470 × 2000 mm e pesa 2063 kg.

A CRYSTA-Apex V7106 (CRYSTA APEX V 7106) pode mudar de lugar?

O sistema de partida bloqueia a operação se detectar vibração inesperada ou mudança de lugar. Antes de mover a máquina, é preciso falar com a Mitutoyo.
