Sobre o produto

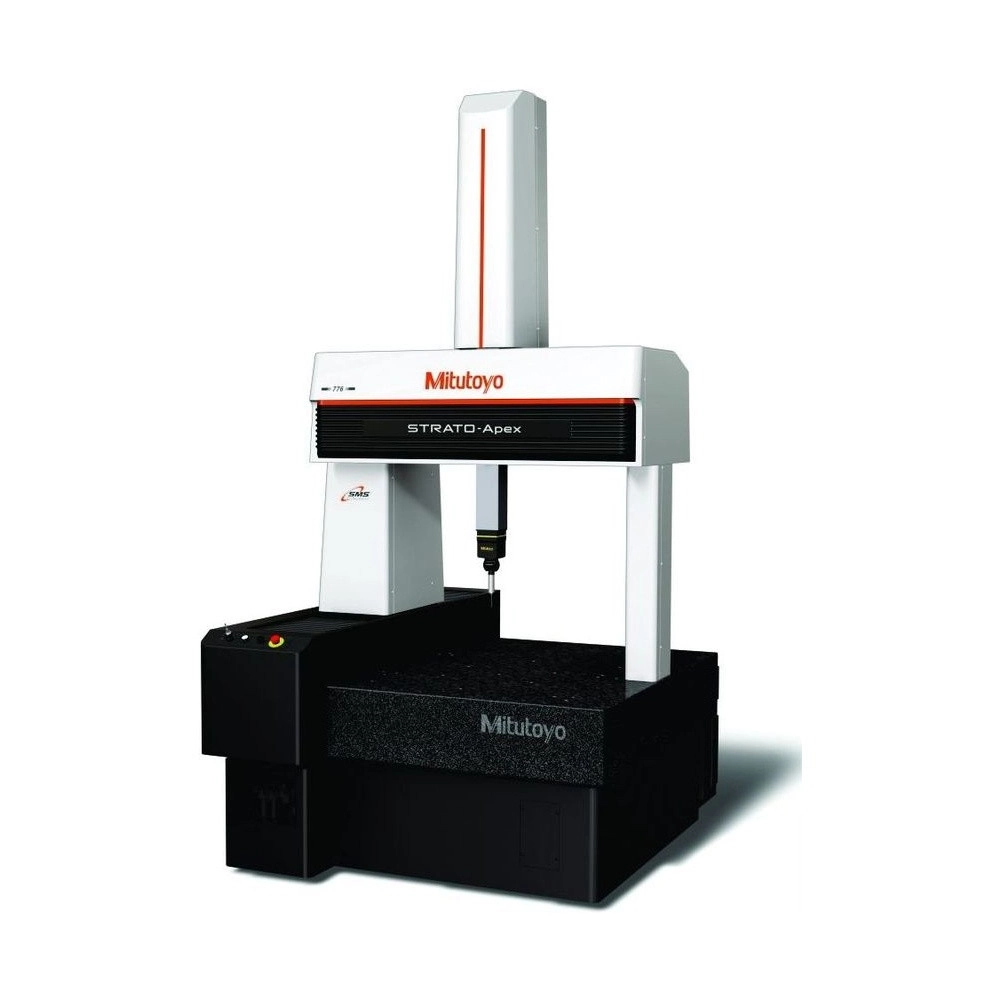

A Máquina de Medir por Coordenadas CNC STRATO-Apex 776 Mitutoyo (STRATO APEX-776 alta exatidão) abre a série 700/900 da STRATO-Apex: curso de 700 × 700 × 600 mm e escalas de vidro cristalizado de ultra alta exatidão em cada eixo.

Cada eixo tem escala de vidro cristalizado de ultra alta exatidão, quase sem dilatação térmica, com encoder refletivo de 0,02 µm, a mesma unidade da LEGEX. O controlador fica fora da unidade principal, sem levar calor a ela, e a exatidão de (0,7+2,5L/1000) µm com SP25M é garantida de 19 a 21 °C.

O GEOPAK, núcleo do MCOSMOS, mede e avalia; o CAT1000S compara com o CAD, o MiCAT Planner gera o programa e o MeasurLink acompanha a qualidade. A sonda laser SurfaceMeasure e a de visão QVP medem sem contato, e o Status Monitor mostra pela rede como a máquina está trabalhando.

Curso de 700 × 700 × 600 mm
E0,MPE de (0,7+2,5L/1000) µm
Resolução de 0,02 µm
Amortecedor de vibrações de série

Diferenciais

Destaques do produto

O que distingue a STRATO APEX-776 alta exatidão entre as máquinas de medir por coordenadas CNC.

Quase sem dilatação térmica.

Encoder linear.

Com SP25M, de 19 a 21 °C.

Molas pneumáticas autonivelantes.

Sonda laser sem contato.

Velocidade combinada em CNC.

Especificações

Principais características

O que cada dado da STRATO APEX-776 alta exatidão significa na prática.

700 × 700 × 600 mm Curso X × Y × Z

Mesa de 862 × 1420 mm.
(0,7+2,5L/1000) µm E0,MPE (SP25M)

De 19 a 21 °C.
1,8 µm Scanning (SP25M)

Em 45 s.
500 kg Carga na mesa

Altura até 770 mm.
519 mm/s Velocidade combinada

Medição de 1 a 3 mm/s.

Soluções

Quais problemas resolve

Situações de medição em que a STRATO APEX-776 alta exatidão é a escolha certa.

Desafio Superfície livre comparada ao CAD

Peças de forma livre precisam ser comparadas ao modelo nominal.

Solução

O CAT1000S compara a peça medida na STRATO-Apex 776 com o modelo CAD e mostra o desvio no próprio CAD.

Desafio Vibração do piso

A vibração do chão onde a máquina está muda o valor medido.

Solução

A STRATO-Apex 776 vem com unidade de amortecimento de molas pneumáticas autonivelantes, que também detecta a mudança de carga e devolve a máquina à horizontal.

Desafio Peça mole ou microfabricada

Algumas peças não aceitam força de medição nenhuma.

Solução

A sonda de visão QVP lê as bordas pela imagem ampliada de uma câmera CCD, sem tocar na peça.

Desafio Defeito descoberto tarde

Sem análise em tempo real, a tendência só aparece no fim do lote.

Solução

O MeasurLink calcula a estatística dos resultados da STRATO-Apex 776 e mostra a carta de controle em tempo real.

Dados Técnicos

Informações Técnicas

Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.

Especificações

Marca: Mitutoyo
Serie: 355
Modelo: STRATO-Apex 776
Capacidade Eixo X: 700mm
Capacidade Eixo Y: 700mm
Capacidade Eixo Z: 600mm
Velocidade de deslocamento: 300 mm/s por eixo (combinada 519 mm/s)
Velocidade Máxima de Medição: 1 a 3mm/s
Aceleração Max. Combinada: 1500 mm/s² por eixo (combinada 2598 mm/s²)
Resolução: 0,02µm
Temperatura de trabalho: 19 a 21°C
Exatidão ISO 10360/E0, MPE: (0,7+2,5L/1000) µm (SP25M)
Exatidão ISO 10360/PFTU,MPE: 0,9 µm
Exatidão ISO 10360/MPEthp: 1,8 µm (45s)
Mesa de Trabalho/Material: Granito
Mesa de Trabalho/Área: 862 × 1420 mm
Mesa de Trabalho/Insertos roscados: M8×1.25
Altura Max. da Peça: 770mm
Peso Max. sob a mesa: 500kg
Peso total incluindo suporte: 1895kg
Ar Pressão: 0,4MPa
Ar Consumo: 60L/min em condições normais (Alimentação: 120L/min)

Detalhes técnicos

Dimensões externas (L × P × A): 1460 × 1910 × 2830 mm
Exatidão com TP200 (E0,MPE): (1,4+2,5L/1000) µm; R0 de 1,2 µm; erro de forma do apalpador de 1,8 µm
Repetibilidade R0 (SP25M): 0,7 µm
Variação de temperatura admitida: 1,0 °C por hora, 2,0 °C em 24 horas, gradiente de 1,0 °C/m
Alimentação elétrica: 100 a 120 V / 200 a 240 V CA ±10%, 700 W
Normas de ensaio: ISO 10360-2:2009 e ISO 10360-5:2020
Opcionais: MPP-310Q e SP80 sob pedido, mesa giratória MRT320, SurfaceMeasure, QVP, sonda SURFTEST

Funções

Como usar a STRATO APEX-776 alta exatidão

Fixar

Prender a peça na mesa de granito pelos 13 insertos M8×1,25.

Posicionar

Levar a sonda até a peça no modo J/S, de 0 a 80 mm/s, com fino de 0 a 0,05 mm/s.

Medir

Rodar o programa em CNC, por toque com a TP200 ou por scanning com a SP25M.

Acompanhar

Ver a estatística e a carta de controle no MeasurLink.

Variações da série

STRATO-Apex disponíveis na loja

Código	Modelo	Curso (X × Y × Z)	E0,MPE com SP25M
STRATO APEX-574 alta exatidão CNC	STRATO-Apex 574	500 × 700 × 400 mm	(0,7+2,5L/1000) µm
STRATO APEX-776 alta exatidão (este)	STRATO-Apex 776	700 × 700 × 600 mm	(0,7+2,5L/1000) µm
STRATO APEX-9106 alta exatidão	STRATO-Apex 9106	900 × 1000 × 600 mm	(0,7+2,5L/1000) µm
STRATO APEX-9166 alta exatidão CNC	STRATO-Apex 9166	900 × 1600 × 600 mm	(0,7+2,5L/1000) µm
STRATO APEX-162016 alta exatidão CNC	STRATO-Apex 162016	1600 × 2000 × 1600 mm	(3,0+4,0L/1000) µm
STRATO APEX-163012	STRATO-Apex 163012	1600 × 3000 × 1200 mm	(2,5+4,0L/1000) µm
STRATO APEX-163016	STRATO-Apex 163016	1600 × 3000 × 1600 mm	(3,0+4,0L/1000) µm
STRATO-APEX cnc grande	STRATO-Apex 2000G/3000G/4000G	até 4000 × 6000 × 2000 mm	Sob consulta

Itens inclusos

Máquina de medir por coordenadas STRATO-Apex 776 (unidade principal com mesa de granito)
Controlador
Unidade de amortecimento de vibrações

Perguntas frequentes

Perguntas e Respostas

Qual o curso de medição da STRATO-Apex 776 (STRATO APEX-776 alta exatidão)?

X 700 mm, Y 700 mm e Z 600 mm, sobre mesa de granito de 862 × 1420 mm com 13 insertos M8×1,25.

Qual a exatidão da STRATO-Apex 776 (STRATO APEX-776 alta exatidão)?

E0,MPE de (0,7+2,5L/1000) µm com SP25M e (1,4+2,5L/1000) µm com TP200, com L em mm. A repetibilidade R0 é de 0,7 µm com SP25M e 1,2 µm com TP200.

Que sondas a STRATO-Apex 776 (STRATO APEX-776 alta exatidão) aceita?

SP25M e TP200; a MPP-310Q e a SP80 sob pedido. A linha inclui também a sonda laser SurfaceMeasure, a sonda de visão QVP e a sonda de rugosidade SURFTEST.

Em que ambiente a STRATO-Apex 776 (STRATO APEX-776 alta exatidão) garante a exatidão?

De 19 a 21 °C, com variação de até 1,0 °C por hora e 2,0 °C em 24 horas e gradiente de 1,0 °C por metro.

Que softwares a STRATO-Apex 776 (STRATO APEX-776 alta exatidão) usa?

O GEOPAK, núcleo do MCOSMOS, mede e avalia elementos geométricos. Há também CAT1000S e CAT1000P, SCANPAK, GEARPAK Express, MSURF, MiCAT Planner e MeasurLink.

A STRATO-Apex 776 (STRATO APEX-776 alta exatidão) pode mudar de lugar?

Ela tem um sistema de partida que bloqueia a operação se detectar vibração inesperada ou mudança de lugar. Antes de mover a máquina depois da instalação, é preciso falar com a Mitutoyo.
