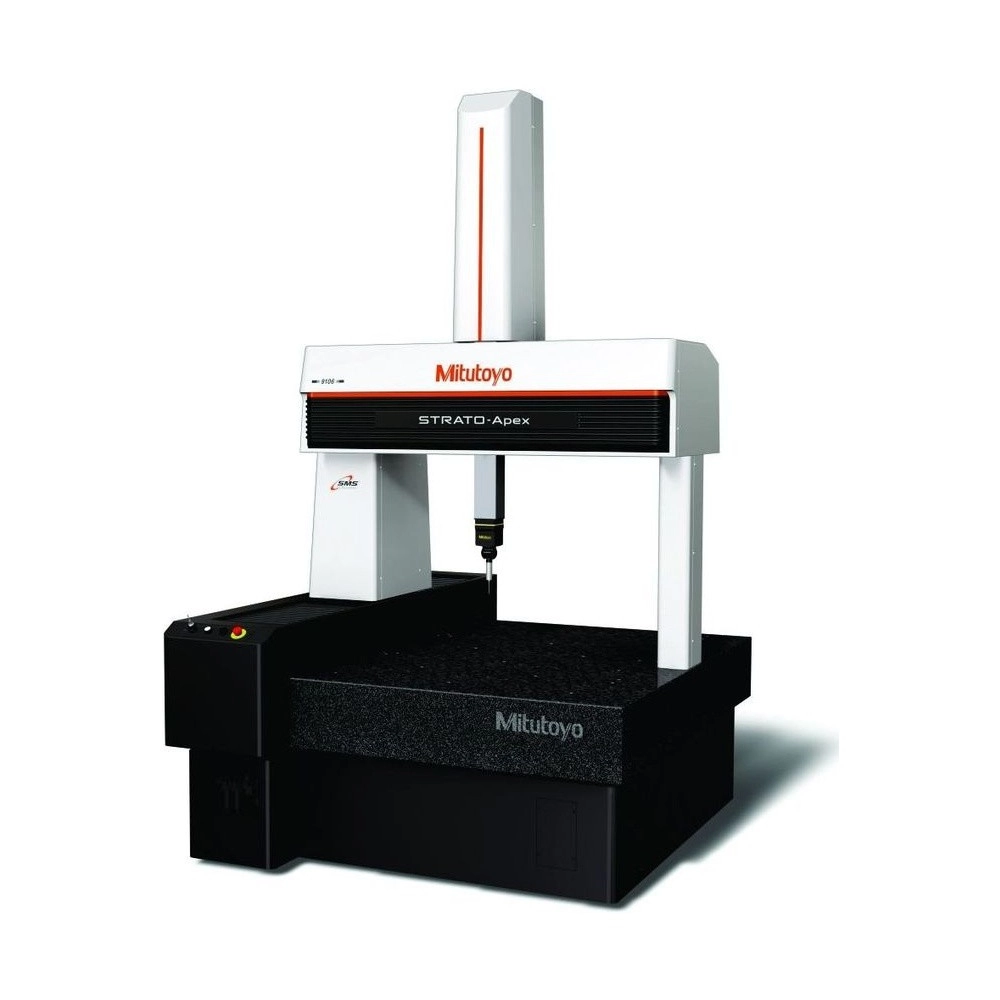

A Máquina de Medir por Coordenadas CNC STRATO-Apex 9106 Mitutoyo (STRATO APEX-9106 alta exatidão) é da série 900 da STRATO-Apex: curso de 900 × 1000 × 600 mm e mesa de granito de 1062 × 1720 mm para peças de até 800 kg.
O corpo e o mecanismo de guia foram redesenhados para mais rigidez, e o controlador novo usa servo digital em todos os laços de posição e velocidade. Com a SP25M, a STRATO-Apex 9106 faz o scanning da esfera com erro de forma de 1,8 µm em 45 s, e o E0,MPE é de (0,7+2,5L/1000) µm.
O GEOPAK, núcleo do MCOSMOS, mede e avalia; o CAT1000S compara com o CAD, o MiCAT Planner gera o programa e o MeasurLink acompanha a qualidade. A sonda laser SurfaceMeasure e a de visão QVP medem sem contato, e o Status Monitor mostra pela rede como a máquina está trabalhando.
O que distingue a STRATO APEX-9106 alta exatidão entre as máquinas de medir por coordenadas CNC.
Altura máxima de 770 mm.
Quase sem dilatação térmica.
Scanning em 45 s com SP25M.
Comunicação MTConnect.
Sem calor na unidade.
Com SP25M, de 19 a 21 °C.
O que cada dado da STRATO APEX-9106 alta exatidão significa na prática.
Mesa de 1062 × 1720 mm.
De 19 a 21 °C.
Em 45 s.
Altura até 770 mm.
Medição de 1 a 3 mm/s.
Situações de medição em que a STRATO APEX-9106 alta exatidão é a escolha certa.
Peças de revolução pedem muitos pontos ao longo do giro.
A MPP-310Q, sob pedido, faz scanning a até 120 mm/s e trabalha com a mesa giratória MRT320 na STRATO-Apex 9106.
O calor do controlador aquece a estrutura e desloca a medição.
Na STRATO-Apex 9106 o controlador fica fora da unidade principal, sem levar calor a ela.
Criar o programa na própria CMM tira a máquina da produção.
Com o CAT1000P ou o MiCAT Planner, o programa da STRATO-Apex 9106 é feito fora da máquina, a partir do CAD.
Sem dados de uso, a manutenção vira corretiva.
O Condition Monitor registra a distância percorrida, a temperatura e as entradas de apalpador da STRATO-Apex 9106.
Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.
Gerar o programa no MiCAT Planner ou no CAT1000P, a partir do CAD, fora da máquina.
Prender a peça na mesa de granito pelos 13 insertos M8×1,25.
Rodar o programa em CNC, por toque com a TP200 ou por scanning com a SP25M.
Acompanhar o status pela rede, com MTConnect, e a condição da máquina no Condition Monitor.
Qual o curso de medição da STRATO-Apex 9106 (STRATO APEX-9106 alta exatidão)?
X 900 mm, Y 1000 mm e Z 600 mm, sobre mesa de granito de 1062 × 1720 mm com 13 insertos M8×1,25.
Qual a velocidade da STRATO-Apex 9106 (STRATO APEX-9106 alta exatidão)?
Em CNC, até 300 mm/s por eixo (519 mm/s combinados), medição de 1 a 3 mm/s e aceleração de 1500 mm/s² por eixo (2598 combinada). No modo J/S, de 0 a 80 mm/s, com fino de 0 a 0,05 mm/s.
O que a instalação da STRATO-Apex 9106 (STRATO APEX-9106 alta exatidão) exige?
Ar a 0,4 MPa com consumo de 60 L/min (fonte de pelo menos 120 L/min) e 100 a 120 V ou 200 a 240 V CA ±10%, com 700 W. A unidade mede 1660 × 2210 × 2830 mm (L × P × A) e pesa 2410 kg com o amortecedor e o controlador.
Qual o desempenho de scanning da STRATO-Apex 9106 (STRATO APEX-9106 alta exatidão)?
Com a SP25M, erro de forma em scanning de 1,8 µm em 45 s e erro de forma do apalpador de 0,9 µm, pela ISO 10360-5:2020.
Qual a exatidão da STRATO-Apex 9106 (STRATO APEX-9106 alta exatidão)?
E0,MPE de (0,7+2,5L/1000) µm com SP25M e (1,5+2,5L/1000) µm com TP200, com L em mm. A repetibilidade R0 é de 0,7 µm com SP25M e 1,2 µm com TP200.
Que sondas a STRATO-Apex 9106 (STRATO APEX-9106 alta exatidão) aceita?
SP25M e TP200; a MPP-310Q e a SP80 sob pedido. A linha inclui também a sonda laser SurfaceMeasure, a sonda de visão QVP e a sonda de rugosidade SURFTEST.
