Sobre o produto

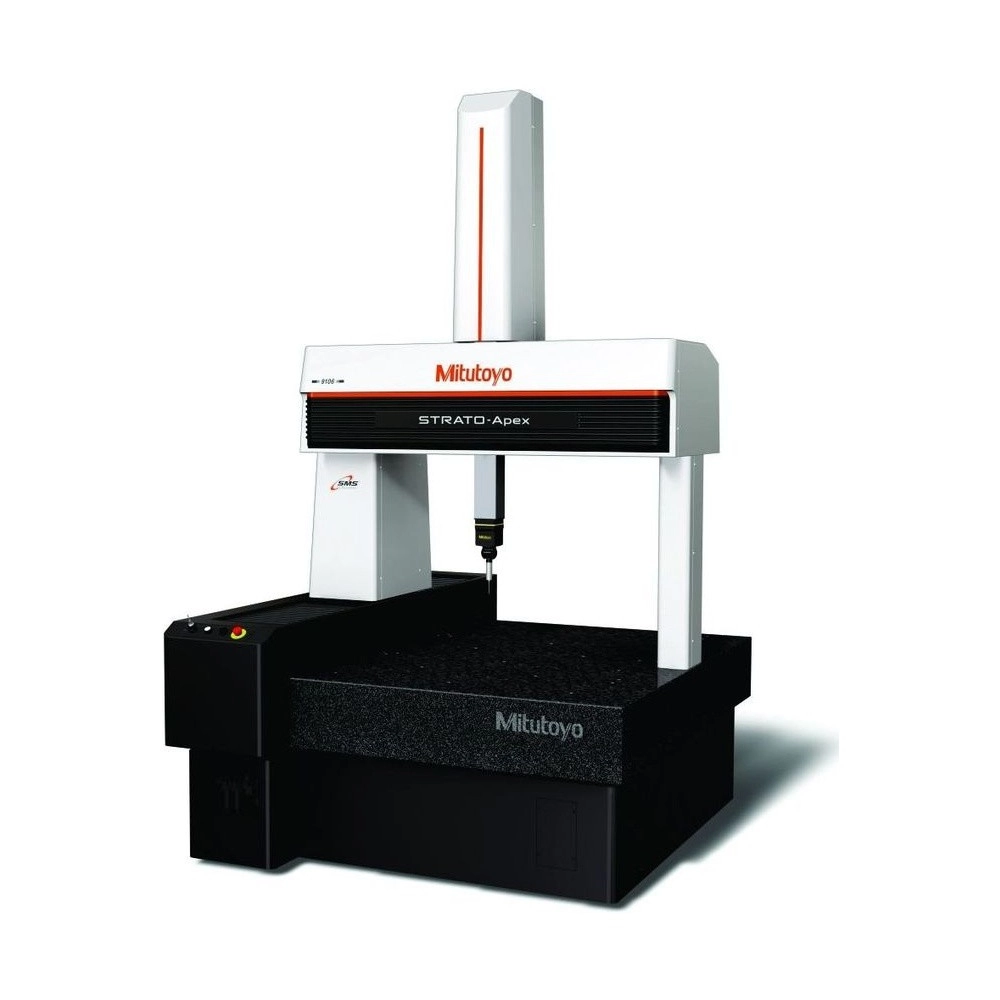

A Máquina de Medir por Coordenadas CNC STRATO-Apex 9166 Mitutoyo (STRATO APEX-9166 alta exatidão CNC) é a série 900 de eixo Y longo: 900 × 1600 × 600 mm de curso, mesa de 1062 × 2320 mm com 18 insertos M8 e peças de até 1200 kg.

Cada eixo tem escala de vidro cristalizado de ultra alta exatidão, quase sem dilatação térmica, com encoder refletivo de 0,02 µm, a mesma unidade da LEGEX. O controlador fica fora da unidade principal, sem levar calor a ela, e a exatidão de (0,7+2,5L/1000) µm com SP25M é garantida de 19 a 21 °C.

Vem de série com unidade de amortecimento de vibrações de molas pneumáticas autonivelantes, que isola a vibração do piso e devolve a máquina à horizontal quando a carga muda. Aceita as sondas SP25M e TP200; a MPP-310Q e a SP80 sob pedido.

Curso de 900 × 1600 × 600 mm
E0,MPE de (0,7+2,5L/1000) µm
Resolução de 0,02 µm
Amortecedor de vibrações de série

Diferenciais

Destaques do produto

O que distingue a STRATO APEX-9166 alta exatidão CNC entre as máquinas de medir por coordenadas CNC.

1062 × 2320 mm, 18 insertos M8.

Encoder linear.

Controle de posição e velocidade.

Detecta vibração e mudança.

Velocidade combinada em CNC.

Sonda laser sem contato.

Especificações

Principais características

O que cada dado da STRATO APEX-9166 alta exatidão CNC significa na prática.

900 × 1600 × 600 mm Curso X × Y × Z

Mesa de 1062 × 2320 mm.
(0,7+2,5L/1000) µm E0,MPE (SP25M)

De 19 a 21 °C.
1,8 µm Scanning (SP25M)

Em 45 s.
1200 kg Carga na mesa

Altura até 770 mm.
519 mm/s Velocidade combinada

Medição de 1 a 3 mm/s.

Soluções

Quais problemas resolve

Situações de medição em que a STRATO APEX-9166 alta exatidão CNC é a escolha certa.

Desafio Peça grande e pesada

Peças de grande porte passam do que uma CMM comum aceita.

Solução

A STRATO-Apex 9166 aceita peças de até 1200 kg e 770 mm de altura, numa mesa de 1062 × 2320 mm.

Desafio Vibração do piso

A vibração do chão onde a máquina está muda o valor medido.

Solução

A STRATO-Apex 9166 vem com unidade de amortecimento de molas pneumáticas autonivelantes, que também detecta a mudança de carga e devolve a máquina à horizontal.

Desafio Rugosidade na mesma montagem

Levar a peça a outro instrumento para medir rugosidade toma tempo.

Solução

A sonda SURFTEST mede a rugosidade na própria STRATO-Apex 9166, com troca automática de apalpador.

Desafio Superfície livre comparada ao CAD

Peças de forma livre precisam ser comparadas ao modelo nominal.

Solução

O CAT1000S compara a peça medida na STRATO-Apex 9166 com o modelo CAD e mostra o desvio no próprio CAD.

Dados Técnicos

Informações Técnicas

Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.

Especificações

Marca: Mitutoyo
Serie: 355
Modelo: STRATO-Apex 9166
Capacidade Eixo X: 900mm
Capacidade Eixo Y: 1600mm
Capacidade Eixo Z: 600mm
Velocidade de deslocamento: 300 mm/s por eixo (combinada 519 mm/s)
Velocidade Máxima de Medição: 1 a 3mm/s
Aceleração Max. Combinada: 1500 mm/s² por eixo (combinada 2598 mm/s²)
Resolução: 0,02µm
Temperatura de trabalho: 19 a 21°C
Exatidão ISO 10360/E0, MPE: (0,7+2,5L/1000) µm (SP25M)
Exatidão ISO 10360/PFTU,MPE: 0,9 µm
Exatidão ISO 10360/MPEthp: 1,8 µm (45s)
Mesa de Trabalho/Material: Granito
Mesa de Trabalho/Área: 1062 × 2320 mm
Mesa de Trabalho/Insertos roscados: M8×1.25
Altura Max. da Peça: 770mm
Peso Max. sob a mesa: 1200kg
Peso total incluindo suporte: 3085kg
Ar Pressão: 0,4MPa
Ar Consumo: 60L/min em condições normais (Alimentação: 120L/min)

Detalhes técnicos

Dimensões externas (L × P × A): 1660 × 2810 × 2830 mm
Exatidão com TP200 (E0,MPE): (1,5+2,5L/1000) µm; R0 de 1,2 µm; erro de forma do apalpador de 1,8 µm
Repetibilidade R0 (SP25M): 0,7 µm
Variação de temperatura admitida: 1,0 °C por hora, 2,0 °C em 24 horas, gradiente de 1,0 °C/m
Alimentação elétrica: 100 a 120 V / 200 a 240 V CA ±10%, 700 W
Normas de ensaio: ISO 10360-2:2009 e ISO 10360-5:2020
Opcionais: MPP-310Q e SP80 sob pedido, mesa giratória MRT320, SurfaceMeasure, QVP, sonda SURFTEST

Funções

Como usar a STRATO APEX-9166 alta exatidão CNC

Fixar

Prender a peça na mesa de granito pelos 18 insertos M8×1,25.

Posicionar

Levar a sonda até a peça no modo J/S, de 0 a 80 mm/s, com fino de 0 a 0,05 mm/s.

Avaliar

Analisar os elementos no GEOPAK, do MCOSMOS, ou comparar com o CAD no CAT1000S.

Acompanhar

Ver a estatística e a carta de controle no MeasurLink.

Variações da série

STRATO-Apex disponíveis na loja

Código	Modelo	Curso (X × Y × Z)	E0,MPE com SP25M
STRATO APEX-574 alta exatidão CNC	STRATO-Apex 574	500 × 700 × 400 mm	(0,7+2,5L/1000) µm
STRATO APEX-776 alta exatidão	STRATO-Apex 776	700 × 700 × 600 mm	(0,7+2,5L/1000) µm
STRATO APEX-9106 alta exatidão	STRATO-Apex 9106	900 × 1000 × 600 mm	(0,7+2,5L/1000) µm
STRATO APEX-9166 alta exatidão CNC (este)	STRATO-Apex 9166	900 × 1600 × 600 mm	(0,7+2,5L/1000) µm
STRATO APEX-162016 alta exatidão CNC	STRATO-Apex 162016	1600 × 2000 × 1600 mm	(3,0+4,0L/1000) µm
STRATO APEX-163012	STRATO-Apex 163012	1600 × 3000 × 1200 mm	(2,5+4,0L/1000) µm
STRATO APEX-163016	STRATO-Apex 163016	1600 × 3000 × 1600 mm	(3,0+4,0L/1000) µm
STRATO-APEX cnc grande	STRATO-Apex 2000G/3000G/4000G	até 4000 × 6000 × 2000 mm	Sob consulta

Itens inclusos

Máquina de medir por coordenadas STRATO-Apex 9166 (unidade principal com mesa de granito)
Controlador
Unidade de amortecimento de vibrações

Perguntas frequentes

Perguntas e Respostas

Qual o curso de medição da STRATO-Apex 9166 (STRATO APEX-9166 alta exatidão CNC)?

X 900 mm, Y 1600 mm e Z 600 mm, sobre mesa de granito de 1062 × 2320 mm com 18 insertos M8×1,25.

Qual a exatidão da STRATO-Apex 9166 (STRATO APEX-9166 alta exatidão CNC)?

E0,MPE de (0,7+2,5L/1000) µm com SP25M e (1,5+2,5L/1000) µm com TP200, com L em mm. A repetibilidade R0 é de 0,7 µm com SP25M e 1,2 µm com TP200.

Que softwares a STRATO-Apex 9166 (STRATO APEX-9166 alta exatidão CNC) usa?

O GEOPAK, núcleo do MCOSMOS, mede e avalia elementos geométricos. Há também CAT1000S e CAT1000P, SCANPAK, GEARPAK Express, MSURF, MiCAT Planner e MeasurLink.

A STRATO-Apex 9166 (STRATO APEX-9166 alta exatidão CNC) pode mudar de lugar?

Ela tem um sistema de partida que bloqueia a operação se detectar vibração inesperada ou mudança de lugar. Antes de mover a máquina depois da instalação, é preciso falar com a Mitutoyo.

Qual a velocidade da STRATO-Apex 9166 (STRATO APEX-9166 alta exatidão CNC)?

Em CNC, até 300 mm/s por eixo (519 mm/s combinados), medição de 1 a 3 mm/s e aceleração de 1500 mm/s² por eixo (2598 combinada). No modo J/S, de 0 a 80 mm/s, com fino de 0 a 0,05 mm/s.

Em que ambiente a STRATO-Apex 9166 (STRATO APEX-9166 alta exatidão CNC) garante a exatidão?

De 19 a 21 °C, com variação de até 1,0 °C por hora e 2,0 °C em 24 horas e gradiente de 1,0 °C por metro.
