Medidor de Circularidade RA-10 - 211-541A

Medidor de Circularidade RA-10 - 211-541A

Name: Medidor de Circularidade RA-10 - 211-541A
Brand: Mitutoyo
SKU: 211-541A

SKU: 211-541A

Solicite um Orçamento

Nome do Interessado

Telefone

E-mail

Empresa

CNPJ

Estado

Cidade

Mensagem

LGPD - Autoriza o envio de promoções, workshops gratuitos, lançamentos e cursos via e-mail?

Sim

Não

Garantia

Produto original Mitutoyo

Acessórios inclusos

Ponta padrão, bloco padrão e nível

Compra Segura

100% protegida

Sobre o produto

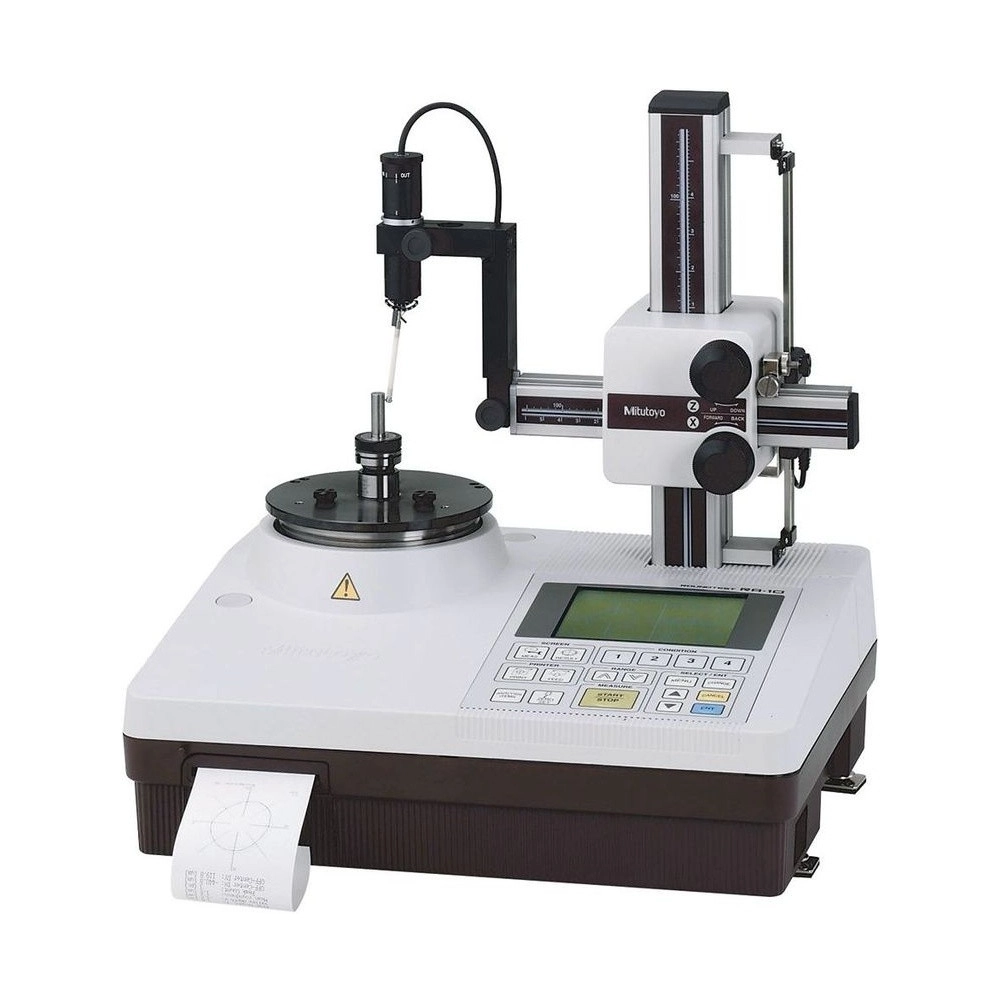

O Medidor de Circularidade Roundtest RA-10 Mitutoyo 211-541A é o Roundtest compacto que junta num só corpo a unidade de medição, a eletrônica e a impressora térmica, e por isso cabe em bancada com pouco espaço. Avalia circularidade, coaxialidade, concentricidade, planicidade e batimento radial.

A mesa giratória tem mancal a ar, sem contato e sem desgaste, com exatidão de rotação de (0,04 + 6H/10000) µm, conforme JIS B 7451. Recebe peças de até ø320 mm e 10 kg, e o detector de ±1000 µm mede por dentro e por fora, com a direção comutável (IN/OUT).

A operação é pensada para quem não é especialista: teclas grandes, configuração chamada com uma tecla, zeragem do detector com uma tecla e manípulos dos eixos X e Z juntos no carro. No modo administrador, o operador não altera a configuração por engano. Os resultados saem pela impressora, por RS-232C, SPC ou memória USB.

Exatidão de rotação (0,04 + 6H/10000) µm
Impressora e eletrônica no mesmo corpo
Peça de até ø320 mm e 10 kg
Configuração com uma tecla

Diferenciais

Destaques do produto

O que distingue o 211-541A entre os Roundtest.

Sem contato, sem desgaste.

Medição, eletrônica e impressora.

Condições gravadas e chamadas.

Sem posicionar o detector fino.

Operador não muda a configuração.

±1000 µm, por dentro e por fora.

Especificações

Principais características

O que cada dado do 211-541A significa na prática.

(0,04 + 6H/10000) µm Exatidão de rotação

Radial, com H a altura de apalpação em mm: a 100 mm da mesa, o erro de rotação fica em 0,1 µm. O eixo da mesa é a referência de toda análise de circularidade, e o mancal a ar gira sem contato, sem se degradar com o uso.
Medição, eletrônica e impressora Tudo num corpo

A unidade de medição, a eletrônica e a impressora térmica ficam no mesmo corpo compacto. A máquina pede pouco espaço e mede sem computador ao lado.
Em 4 passos Medição

Prender a peça no dispositivo, encostar o detector, chamar a configuração com o botão CONDITION, se preciso, e apertar START. Ao ligar, a máquina volta com a última configuração usada.
±1000 µm, IN/OUT Detector

A faixa ampla facilita posicionar a peça, e a leitura tem três escalas, ±1000, ±100 e ±10 µm. A direção troca entre medição interna e externa.
ø320 mm Peça

Até 10 kg na mesa de ø150 mm, com apalpação até ø100 mm e de 35 a 152 mm acima da mesa. Em furo, o detector desce 100 mm a partir de ø30 mm.
Impressora, RS-232C, SPC e USB Saída de dados

Resultados e perfis vão à impressora térmica, saem por SPC e RS-232C ou em arquivo de texto na memória USB. Pela USB, um programa simplificado leva os dados a uma planilha.

Soluções

Quais problemas este produto resolve?

Situações de medição em que o 211-541A é a escolha certa.

Desafio Pouco espaço na bancada de inspeção

Medidor de circularidade com computador e impressora separados ocupa uma estação inteira.

Solução

O 211-541A integra unidade de medição, eletrônica e impressora num só corpo.

Desafio Operador que mede pela primeira vez

Configurar filtros, faixas e avaliação a cada peça abre espaço para erro.

Solução

No RA-10, a configuração é gravada e chamada com uma tecla, e o modo administrador impede alterações.

Desafio Lote de peças iguais

Centralizar, nivelar e posicionar o detector em cada peça toma a maior parte do tempo.

Solução

Com o dispositivo de fixação e o batente do eixo X opcionais, o 211-541A dispensa esses ajustes.

Desafio Circularidade além do micrômetro

Medir diâmetro com micrômetro ou relógio em V não detecta todas as ovalizações nem registra o perfil.

Solução

O RA-10 mede pelo método do raio, com mancal a ar, e imprime o perfil registrado.

Desafio Furo pequeno ou profundo

A ponta padrão, de esfera de ø1,6 mm, não entra em furos de poucos milímetros.

Solução

Há pontas opcionais para o RA-10: a 12AAL029 mede furos a partir de ø1 mm, e a 12AAL028 alcança 38 mm de profundidade em furos a partir de ø3 mm.

Desafio Peça presa fora de centro

A excentricidade da peça sobre a mesa entra no perfil medido.

Solução

A função limaçon do 211-541A compensa a excentricidade.

Dados Técnicos

Informações Técnicas

Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.

Especificações

Serie: 211
Modelo: RA-10
Força de medição: 100 mN (±30%)
Acessórios Padrão: Ponta padrão 12AAL021, película de ajuste de ampliação 350366 (2), bloco padrão 611755-04, nível 11BAB941, papel de impressora 12BAJ340 (2 rolos) e manual
Marca: Mitutoyo
Voltagem: 100 a 240 VCA
Exatidão: Rotação radial: (0,04+6H/10000) µm; axial: (0,04+6X/10000) µm
Diâm. máximo da peça: ø320 mm
Notas / Obs.: Massa: 26 kg. Ar comprimido: 0,39 MPa, consumo mínimo de 30 L/min. Consumo de energia: 32 a 36 W. Impressora térmica incorporada.

Detalhes técnicos

Mesa giratória: Mancal a ar, 6 rpm, ø150 mm, carga de até 10 kg
Diâmetro máximo de apalpação: ø100 mm
Coluna (eixo Z): Curso de 117 mm, de 35 a 152 mm acima da mesa; profundidade de 100 mm (furo a partir de ø30 mm)
Braço (eixo X): Curso de −25 a 50 mm
Detector: ±1000 µm, IN/OUT; faixas de ±1000, ±100 e ±10 µm; ponta 12AAL021, esfera de metal duro ø1,6 mm
Ampliação: ×5 a ×200.000
Filtros e cutoff: 2CRPC75, 2CRPC50, 2CR75, 2CR50, Gaussiano ou sem filtro; 15, 50, 150 e 500 ondulações por volta, e faixas 15-150, 15-500 e 50-500
Avaliação: Circularidade, coaxialidade, concentricidade, planicidade e batimento circular radial; círculos LSC, MZC, MIC e MCC
Saída de dados: RS-232C, SPC e memória USB
Tela e idiomas: LCD de 117,2 × 88,4 mm; 16 idiomas, entre eles português e espanhol

Funções

Funções de operação do 211-541A

Chamada de configuração

Condições de medição gravadas voltam com uma tecla.

Zeragem

Zera o nível do detector com uma tecla, sem posicionamento fino.

Troca de tela

Alterna entre medição e resultado com um botão.

Impressão

Automática ou só dos resultados escolhidos, para economizar papel.

Modo administrador

Só o administrador altera a configuração.

Variações da série

Roundtest compactos disponíveis na loja

Código	Modelo	Análise	Diâm. máximo da peça
211-541A (este)	RA-10	Processador próprio e impressora térmica	ø320 mm
211-545A	RA-120P	PC (ROUNDPAK)	ø440 mm

Itens inclusos

Roundtest RA-10 211-541A (unidade principal com impressora térmica)
Ponta padrão 12AAL021
Película de ajuste de ampliação 350366 (2 unidades)
Bloco padrão 611755-04 (35 mm, JIS grau 2)
Nível 11BAB941
Papel de impressora 12BAJ340 (2 rolos)
Receptáculo, mangueira, cabo de força, chave de nivelamento, chave Phillips e chaves Allen 0,9, 2 e 4
Capa da máquina e manual do usuário

Perguntas frequentes

Perguntas e Respostas

O que o medidor de circularidade Roundtest RA-10 211-541A avalia?

Circularidade, coaxialidade, concentricidade, planicidade e batimento circular radial, com os círculos de referência LSC, MZC, MIC e MCC.

Qual a exatidão de rotação do Roundtest 211-541A?

Radial: (0,04 + 6H/10000) µm, sendo H a altura de apalpação em mm; axial: (0,04 + 6X/10000) µm, sendo X a distância do centro de rotação. Norma JIS B 7451-1997.

O RA-10 211-541A precisa de computador?

Não. A eletrônica e a impressora térmica ficam no próprio corpo da máquina; os resultados também saem por RS-232C, SPC ou memória USB.

O medidor de circularidade 211-541A precisa de ar comprimido?

Sim. O mancal a ar trabalha com 0,39 MPa e consumo mínimo de 30 L/min.

O que acompanha o Roundtest RA-10 211-541A?

Ponta padrão 12AAL021, película de ajuste de ampliação 350366, bloco padrão 611755-04, nível 11BAB941, papel de impressora, ferramentas, capa e manual.

Em quantos idiomas trabalha o medidor de circularidade Roundtest RA-10 211-541A?

Em 16, entre eles português e espanhol.

O Roundtest 211-541A mede furos pequenos?

Com pontas opcionais: a 12AAL029, de esfera de ø0,5 mm, mede furos a partir de ø1 mm e até 2,5 mm de profundidade; a 12AAL028 vai até 38 mm de profundidade em furos a partir de ø3 mm.

O RA-10 211-541A guarda a configuração de medição?

Guarda. As configurações mais usadas ficam gravadas para chamar com uma tecla, e a máquina liga com a configuração que estava em uso quando foi desligada.
