Roundtracer Extreme - Máquina CNC de Medição de Circularidade Forma Contorno e Rugosidade

SKU: RT-EXTREME

Solicite um Orçamento

Loading gears animation
Garantia
Produto original Mitutoyo
Acessórios inclusos
Ponta padrão 12AAV342
Compra Segura
100% protegida
Sobre o produto

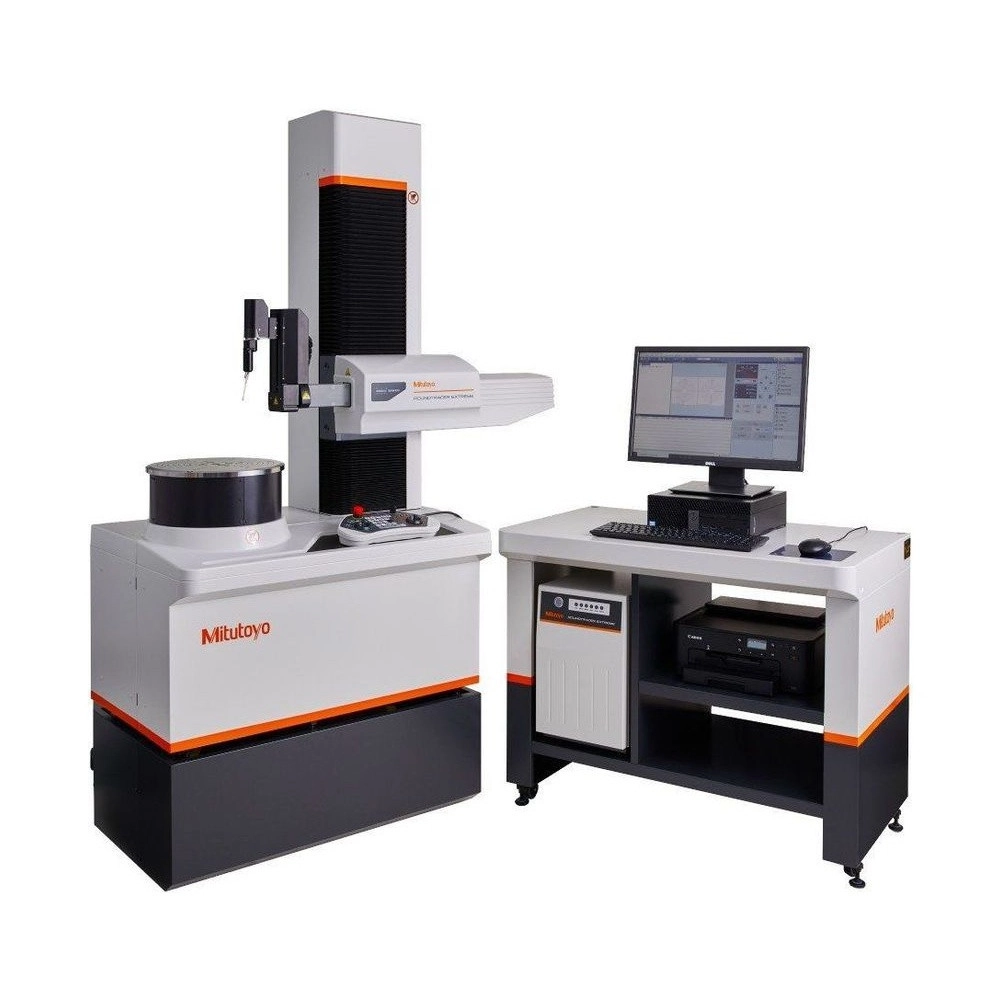

Sistema CNC de medição tripla: reúne numa só máquina a medição de circularidade e cilindricidade dos Roundtest e a de contorno e rugosidade dos Formtracer. Mede peças de até ø680 mm e 60 kg, com curso vertical de 550 mm, e é indicado para eixos de comando, rolamentos, polias CVT e cones de porta-ferramenta.

O eixo deslizante motorizado, com 3 posições, mede o diâmetro interno de peças grossas sem trocar o apalpador e combina essa medição com a da face superior para avaliar perpendicularidade e batimento. O apalpador trabalha a 0° ou 10°, e o ROUNDPAK reconhece a posição, o que permite medir furos pequenos e o diâmetro externo sem tirar a peça da mesa.

A mesa giratória tem guias de rolamento, que reduzem as mudanças de posição da peça durante a medição, e o eixo Z usa guia híbrida com elementos de fricção e mancais aerostáticos, resistente à vibração. Os eixos X e Z chegam a 100 mm/s e a mesa a 30 rpm.

Resumo técnico
  • Medição tripla: forma, contorno e rugosidade
  • Peças de até ø680 mm e 60 kg
  • Eixos X/Z até 100 mm/s · mesa até 30 rpm
  • Exatidão radial (0,02 + 3,5H/10000) µm

Destaques do produto

O que distingue o Roundtracer Extreme (RT-EXTREME) entre os sistemas de medição de forma.

Três medições

Forma, contorno e rugosidade.

Eixo deslizante

Motorizado, 3 posições.

Apalpador 0° ou 10°

Reconhecido pelo ROUNDPAK.

100 mm/s

Nos eixos X e Z.

Análise de lead

Para superfícies de vedação.

Programação offline

Com aviso de colisão.

Principais características

O que cada dado do Roundtracer Extreme (RT-EXTREME) significa na prática.

  • ø680 mm · 60 kg Peça

    Diâmetro de até 680 mm e carga de até 60 kg sobre a mesa, com 550 mm de curso vertical na coluna e 197 mm no eixo X, de –33 a 164 mm do centro de rotação (catálogo 2024, pág. L-25).

  • (0,02 + 3,5H/10000) µm Rotação radial

    Com H a altura de apalpação em mm, o erro de rotação é de 0,055 µm a 100 mm acima da mesa e de 0,125 µm a 300 mm. Na direção axial, a fórmula é (0,02 + 3,5R/10000) µm, com R o raio de medição (catálogo 2024, pág. L-25).

  • Coleta sem esperar a posição 0° Medição curvilínea

    Com X e Z a até 100 mm/s e a mesa a até 30 rpm, os melhores da classe segundo a Mitutoyo, a coleta não espera a mesa chegar a 0°; pela comparação interna do fabricante, o tempo de posicionamento cai cerca de 40% em relação aos modelos convencionais (folheto FVP-254, pág. 5).

  • 0,016 µm em 11 medições Repetibilidade

    Circularidade da semiesfera de referência medida 11 vezes (6 rpm, 14.400 pontos), com as curvas sobrepostas; numa peça cônica, o desvio do ângulo ficou em σ = 0,003°. A Mitutoyo apresenta os dois resultados como referência, não como garantia de precisão (folheto FVP-254, pág. 6).

  • ±400 / ±40 / ±3,6 µm Detector

    Três faixas de medição; nos eixos X e Z, a precisão de indicação é garantida, com compensação do raio do apalpador. A ponta padrão 12AAV342 mede furos a partir de ø7 mm e até 50 mm de profundidade (catálogo 2024, pág. L-25; folheto FVP-254, págs. 7 e 12).

  • Ruído menor que 0,1 µm Rz Rugosidade

    Vale para o traço linear nos eixos X e Z e para o curvilíneo no eixo θ. A avaliação sai no FORMTRACEPAK-AP, pelas normas ISO, JIS, ANSI e VDA, e a textura de superfície em 3D no MCubeMap, pela ISO 25178 (folheto FVP-254, págs. 7 a 9).

Quais problemas este produto resolve?

Situações de medição em que o Roundtracer Extreme (RT-EXTREME) é a escolha certa.

Desafio Três máquinas para uma peça

Eixo de comando pede contorno do came, rugosidade e circularidade, normalmente em equipamentos separados.

Solução

O RT-EXTREME junta as três funções: o ROUNDPAK avalia a forma, e o FORMTRACEPAK-AP, o contorno e a rugosidade.

Desafio Furo interno de peça grossa

Medir o diâmetro interno de peças de parede grossa costuma exigir trocar o apalpador.

Solução

No RT-EXTREME, o suporte do detector desliza até a parede interna, e a troca de apalpador deixa de ser necessária.

Desafio Furo pequeno e diâmetro externo seguidos

Trocar o ângulo do apalpador entre um e outro obriga a reposicionar a peça.

Solução

No RT-EXTREME, o ROUNDPAK reconhece o ângulo em que o apalpador está, e a peça continua na mesa.

Desafio Superfície de vedação

O lead (twist) da usinagem afeta a vedação e não aparece na rugosidade comum.

Solução

O RT-EXTREME analisa o lead da superfície de vedação no MCubeMap, graças à precisão de posicionamento do eixo θ.

Informações Técnicas

Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.

Especificações

  • Serie: 211
  • Modelo: Roundtracer Extreme RTX-0605-A
  • Acessórios Padrão: Ponta padrão 12AAV342 (ø1,6 mm, metal duro)
  • Marca: Mitutoyo
  • Capacidade: Carga máxima de 60 kg; curso vertical de 550 mm; eixo X de 197 mm
  • Exatidão: Rotação radial: (0,02+3,5H/10000) µm; axial: (0,02+3,5R/10000) µm
  • Diâm. máximo da peça: ø680 mm
  • Notas / Obs.: Sistema CNC de medição tripla: circularidade e cilindricidade, contorno e rugosidade. Eixos X e Z até 100 mm/s; mesa até 30 rpm. Eixo deslizante motorizado de 3 posições; ponta a 0° ou 10°. Detector ±400/±40/±3,6 µm.

Detalhes técnicos

Mesa giratória
Guias de rolamento; até 30 rpm
Eixo Z
Guia híbrida com elementos de fricção e mancais aerostáticos
Eixo deslizante
Motorizado, 3 posições
Apalpador
Ângulo de 0° ou 10°; ponta padrão 12AAV342
Acessórios de rugosidade
Suporte 12AAU418; sensores 178-396-2 (0,75 mN) e 178-397-2 (4 mN); não marcados como acessório padrão no folheto
Software
ROUNDPAK, FORMTRACEPAK-AP, MCubeMap; opcionais MeasurLink e FORMEio

Funções

Funções do Roundtracer Extreme
Programar

Criar o programa no ROUNDPAK pelo modo offline, em 3D, com aviso de colisão e limites de curso nos eixos X e Z.

Operar

No modo de operador, só os programas já criados podem ser executados; o controle remoto ajusta a velocidade em tempo real e tem chaves para elemento circular, elemento retilíneo, diâmetro externo, troca de apalpador e apalpe automático.

Medir

Circularidade, cilindricidade, contorno e rugosidade em sequência.

Analisar

Contorno e rugosidade no FORMTRACEPAK-AP; textura 3D e lead (twist) no MCubeMap; remoção de pontos anormais.

Integrar

Relatório personalizado com imagens; MeasurLink para estatística; FORMEio para CLP, robô e transportador.

Variações da série

Roundtracer Extreme disponível na loja

Código Modelo Diâmetro máximo Curso vertical
RT-EXTREME (este) RTX-0605-A ø680 mm 550 mm

Itens inclusos

  • Roundtracer Extreme RTX-0605-A
  • Ponta padrão 12AAV342 (ø1,6 mm, metal duro)

Vídeo

Perguntas e Respostas

O que o Roundtracer Extreme (RT-EXTREME) mede?

Circularidade e cilindricidade, como um Roundtest, e contorno e rugosidade superficial, como um Formtracer. Também avalia textura 3D, pela ISO 25178.

O que vem com o Roundtracer Extreme (RT-EXTREME)?

Com a máquina vem a ponta 12AAV342 (ø1,6 mm, metal duro), que o folheto marca como acessório padrão. Para medir rugosidade, o sensor 178-396-2 ou 178-397-2 é montado no suporte 12AAU418; os três aparecem na lista de acessórios sem essa marca (folheto FVP-254, págs. 12 e 14).

Qual a exatidão de rotação do Roundtracer Extreme (RT-EXTREME)?

Radial: (0,02 + 3,5H/10000) µm; axial: (0,02 + 3,5R/10000) µm. H é a altura de apalpação e R o raio de medição, os dois em mm, pela JIS B 7451:1997.

O Roundtracer Extreme (RT-EXTREME) mede diâmetro interno de peças grossas?

Sim. O suporte do detector se desloca com motor e mede, em sequência, a superfície interna e a superior da peça, sem trocar o apalpador; combinando as duas, saem perpendicularidade e batimento.

O Roundtracer Extreme (RT-EXTREME) pode ser programado sem a peça?

Sim. O ROUNDPAK tem modo offline de ensinar: o programa é criado e executado virtualmente num modelo 3D, com avisos de risco de colisão.

O Roundtracer Extreme (RT-EXTREME) se integra à linha de produção?

Com o software opcional FORMEio, a máquina conversa por RS-232C ou LAN com um CLP, que controla robôs, transportadores e sinalização. O MeasurLink faz o controle estatístico dos resultados.
