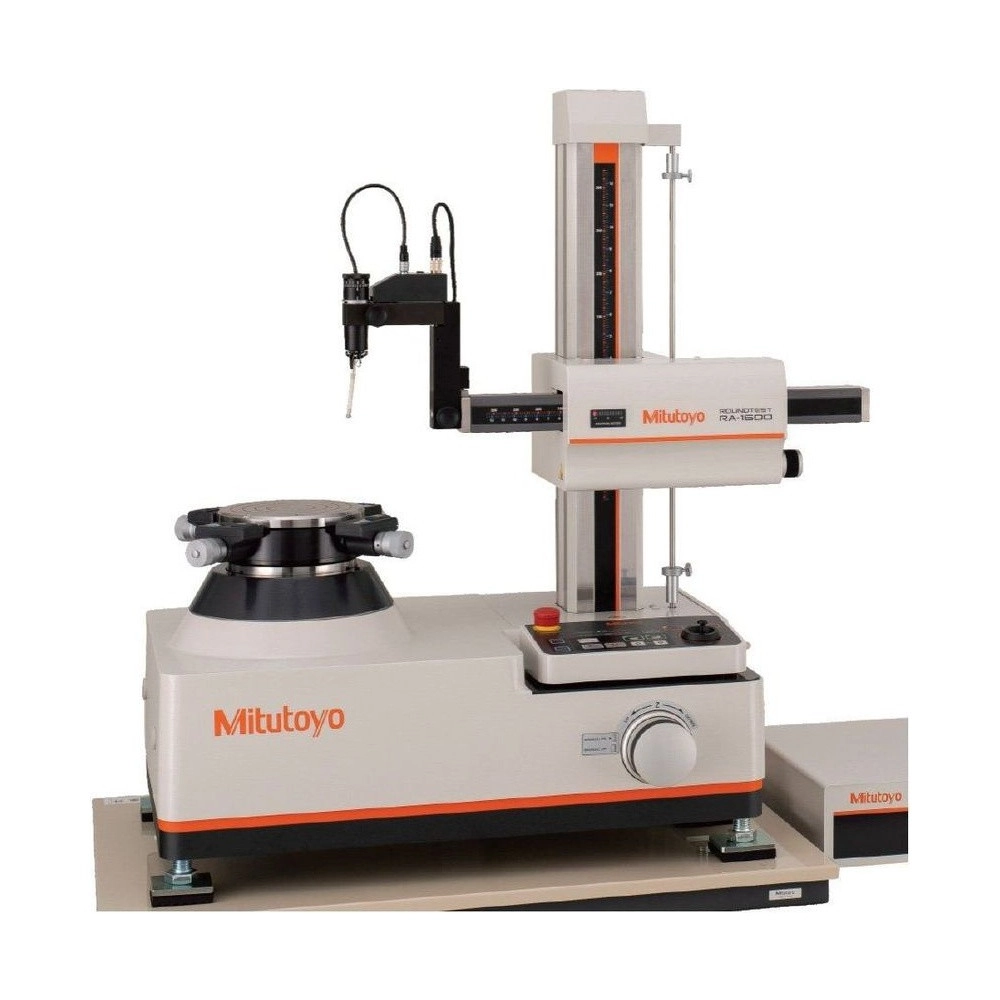

Sistema de medição de circularidade e cilindricidade de capacidade intermediária e estrutura compacta. Mede peças de até ø280 mm e 300 mm de altura sobre uma mesa giratória de ø150 mm, com exatidão de rotação radial de (0,02 + 6H/10000) µm.

A mesa tem o sistema D.A.T. (Digital Adjustment Table): depois de uma medição preliminar de duas seções, o ROUNDPAK mostra quanto girar cada cabeçote Digimatic para centralizar e nivelar a peça, dentro de ±3 mm e ±1°. Esse ajuste pode entrar no próprio programa de medição, o que tira o erro do operador da preparação.

Braço e coluna são motorizados, o que permite medir em espiral e avaliar retitude e cilindricidade, e o braço de cerâmica foi desenvolvido com análise de elementos finitos. O eixo Z tem sistema anticolisão, e o software ROUNDPAK, em Windows e com português, oferece também simulação offline.

Peças de até ø280 mm × 300 mm
Exatidão radial (0,02 + 6H/10000) µm
Mesa D.A.T. de ajuste guiado · certificado de inspeção
Braço e coluna motorizados · ROUNDPAK

Diferenciais

Destaques do produto

O que distingue o 211-733A entre os Roundtest.

Centralização e nivelamento guiados.

Coluna motorizada de 300 mm.

Detecta a peça por dentro ou por fora.

Proteção no eixo Z.

Projetado por elementos finitos.

Com simulação offline.

Especificações

Principais características

O que cada dado do 211-733A significa na prática.

ø280 × 300 mm Peça

Diâmetro mensurável de até 280 mm e altura de até 300 mm; o maior diâmetro que a máquina comporta é ø560 mm, e o curso radial vai de –25 a +140 mm a partir do centro (folheto FVP-218, pág. 3; catálogo 2019, cad. 55, pág. L-35).
(0,02 + 6H/10000) µm Rotação radial

H é a altura de medição em mm: a 100 mm da mesa, o erro de rotação fica em 0,08 µm, e a 300 mm, no topo do curso, em 0,20 µm. No sentido axial vale (0,02 + 6X/10000) µm, com X a distância do centro (folheto FVP-218, pág. 3).
ø150 mm · 4, 6 ou 10 rpm Mesa

Mesa giratória com três velocidades de rotação e carga de até 25 kg, com os cabeçotes Digimatic de centralização e nivelamento na própria mesa (folheto FVP-218, pág. 3).
Motorizados · curso vertical 300 mm Braço e coluna

Os dois eixos se movem por motor: a coluna sobe 300 mm com paralelismo de 1,5 µm/300 mm ao eixo de rotação, para retitude e cilindricidade, e os dois juntos fazem a medição em espiral. O braço é de cerâmica, desenhado por análise de elementos finitos (folheto FVP-218, págs. 2 e 3).
±400 / ±40 / ±4 µm Sensor

Três faixas de medição, rastreamento de ±5 mm e ponta inclinável em ±45°; a detecção da peça, por dentro ou por fora, é feita com um toque. Com a ponta padrão, a profundidade mensurável é de 91 mm em furo de ø32 mm e de 50 mm em furo de ø7 mm (catálogo 2019, cad. 55, pág. L-35).
Windows · simulação offline ROUNDPAK

O software roda em Windows, em vários idiomas, inclusive português, e a simulação offline permite montar e testar o programa de medição fora da máquina; nivelamento e centralização podem fazer parte desse programa (folheto FVP-218, pág. 2).

Soluções

Quais problemas este produto resolve?

Situações de medição em que o 211-733A é a escolha certa.

Desafio Preparar a peça leva mais que medir

Centralizar e nivelar à mão, por tentativa, consome tempo e depende da experiência do operador.

Solução

No 211-733A, o ROUNDPAK calcula o ajuste de cada cabeçote da mesa D.A.T. a partir de uma medição preliminar: a preparação vira um valor a girar, não uma tentativa.

Desafio Avaliar cilindricidade, não só circularidade

Medir só seções isoladas não mostra a forma ao longo do comprimento.

Solução

A coluna motorizada do 211-733A desloca o sensor ao longo de 300 mm, e o ROUNDPAK avalia retitude e cilindricidade a partir desse percurso.

Desafio Choque da ponta com a peça

Uma colisão no eixo vertical pode danificar o sensor e parar o equipamento.

Solução

O eixo Z do 211-733A tem sistema anticolisão, que evita quebra e danos ao sistema.

Desafio Muitos itens de forma numa só máquina

Circularidade, planicidade, batimento e paralelismo costumam pedir instrumentos diferentes.

Solução

O 211-733A avalia circularidade, cilindricidade, coaxialidade, concentricidade, planicidade, paralelismo, perpendicularidade, batimento e retitude.

Dados Técnicos

Informações Técnicas

Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.

Especificações

Serie: 211
Modelo: RA-1600
Força de medição: 7 a 10 mN (0,7 a 1 gf)
Acessórios Padrão: Ponta padrão 12AAL021 (ø1,6 mm, metal duro) e certificado de inspeção
Marca: Mitutoyo
Voltagem: 100 a 240 VCA
Exatidão: Rotação radial: (0,02+6H/10000) µm; axial: (0,02+6X/10000) µm
Diâm. máximo da peça: ø280 mm
Notas / Obs.: Massa: 175 kg. Alimentação pneumática: 390 kPa (4 kgf/cm²), consumo de ar de 22 L/min. Capacidade de carga da mesa: 25 kg. Software ROUNDPAK.
Dimensões (C×L×A): 890×490×840 mm

Detalhes técnicos

Mesa giratória: ø150 mm; 4, 6 ou 10 rpm; centralização ±3 mm; nivelamento ±1°
Maior diâmetro que a máquina comporta: ø560 mm
Curso radial: 165 mm (de –25 a +140 mm a partir do centro)
Sensor: ±400 / ±40 / ±4 µm; rastreamento ±5 mm; inclinação da ponta ±45°
Profundidade com a ponta padrão: ø32 × 91 mm e ø7 × 50 mm
Coluna: Paralelismo com o eixo de rotação de 1,5 µm/300 mm; retitude no curso pequeno de 0,20 µm/100 mm
Eixo X: Retitude de 2,7 µm/140 mm; perpendicularidade com o eixo de rotação de 1,6 µm/140 mm
Filtros: Passa-baixa 15, 50, 150 e 500 upr; passa-faixa 15 a 150, 15 a 500 e 50 a 500 upr
Círculo de referência: LSC, MZC, MIC, MCC
Ampliação: ×5 a ×50.000 ou automática
Ar e energia: 0,39 MPa; 22 L/min em repouso (80 L/min operando); 80 W

Funções

Funções do 211-733A

Preparar

Centralizar e nivelar a peça girando os cabeçotes da mesa pelo valor que o ROUNDPAK indica.

Detectar a peça

Detecção da superfície interna ou externa com um toque.

Medir

Circularidade na mesa giratória; retitude e cilindricidade com o deslocamento motorizado da coluna; medição em espiral com os dois eixos em movimento.

Analisar

Filtros, círculo de referência (LSC, MZC, MIC, MCC) e ampliação de ×5 a ×50.000; o software localiza a maior amplitude de erro dentro do ângulo configurado.

Programar

Incluir nivelamento e centralização no programa de medição e testar o programa em simulação offline.

Variações da série

Roundtest RA-1600 disponível na loja

Código	Modelo	Diâmetro máximo da peça	Curso vertical
211-733A (este)	RA-1600	ø280 mm	300 mm

Itens inclusos

Roundtest RA-1600
Ponta padrão 12AAL021 (ø1,6 mm, metal duro)
Certificado de inspeção

Perguntas frequentes

Perguntas e Respostas

Qual o tamanho máximo de peça do 211-733A?

Até ø280 mm de diâmetro mensurável e 300 mm de altura, com carga de até 25 kg na mesa. A máquina comporta peças de até ø560 mm.

O que muda com a mesa D.A.T. do 211-733A?

Em vez de centralizar e nivelar por tentativa, o operador faz uma medição preliminar e o ROUNDPAK mostra quanto girar cada cabeçote Digimatic. O alcance é de ±3 mm na centralização e ±1° no nivelamento.

Que características o 211-733A avalia?

Circularidade, cilindricidade, coaxialidade, concentricidade, batimento circular e total, espessura de parede, perpendicularidade, planicidade, paralelismo e retitude, entre outras.

Qual a exatidão de rotação do 211-733A?

Radial: (0,02 + 6H/10000) µm; axial: (0,02 + 6X/10000) µm. H é a altura de medição e X a distância do centro, as duas em mm.

O 211-733A precisa de ar comprimido?

Sim: 0,39 MPa, com consumo de 22 L/min em repouso e a partir de 80 L/min em operação. A alimentação elétrica é de 100 a 240 VCA.

Que software acompanha o 211-733A?

O ROUNDPAK, em Windows, com ferramentas de medição, edição e relatório, simulação offline e opção de idioma em português.
