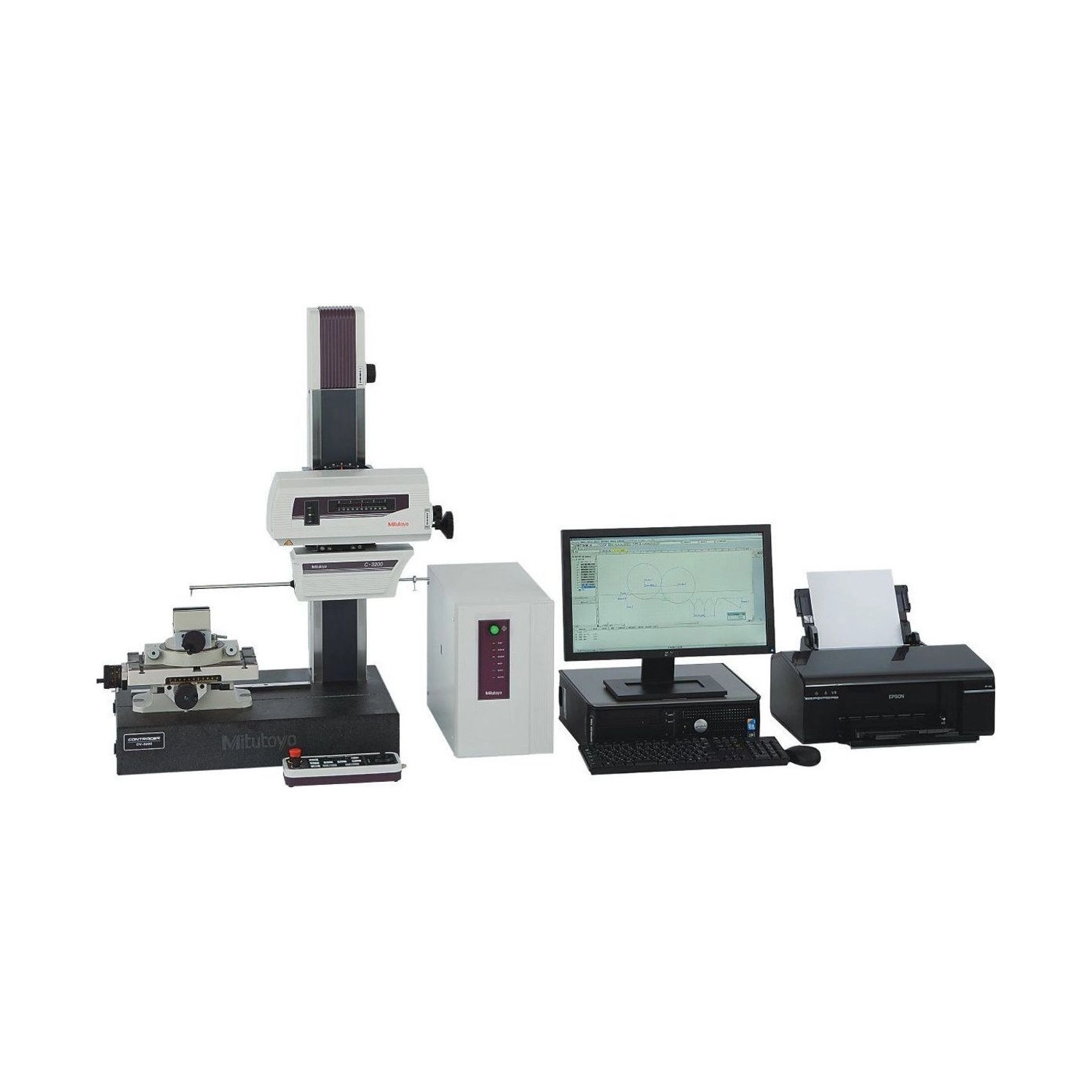

Medidor de contorno CONTRACER 200x60x300 (mm) – CV-3200S8 – 218-496-10A

SKU: 218-496-10A

Solicite um Orçamento

Loading gears animation
Garantia
Produto original Mitutoyo
Acessórios inclusos
Braço reto AB-31 e ponta SPH-71
Compra Segura
100% protegida
Sobre o produto

Mede perfis de contorno com 200 mm no eixo X, 60 mm no detector (Z1) e coluna motorizada de 300 mm, sobre base de granito. É indicado para peças como lentes, engrenagens, roscas, inclusive internas, e pistas de rolamento.

O detector tem escala de arco circular e braço com fixação magnética, e o novo sistema de troca rápida da ponta acelera o processo sem exigir nova calibração, segundo a Mitutoyo.

No FORMTRACEPAK, o CV-3200S8 compara perfis 2D, calcula círculos e linhas automaticamente e faz o best-fit, e periféricos opcionais, como a mesa transversal Y e as mesas giratórias, permitem a medição automática.

Resumo técnico
  • Eixo X de 200 mm · Z1 de 60 mm
  • Coluna motorizada de 300 mm
  • Resolução do Z1 de 0,04 µm (escala de arco)
  • Inclinação de ±45° · base de granito

Destaques do produto

O que distingue o 218-496-10A entre os Contracer da loja.

Escala de arco

0,04 µm no detector.

Coluna motorizada

300 mm, até 30 mm/s.

Troca rápida da ponta

Sem nova calibração.

Para baixo e para cima

Direção escolhida no software.

Inclinação ±45°

Sem dispositivo especial.

Programa automático

FORMTRACEPAK com best-fit.

Principais características

O que cada dado do 218-496-10A significa na prática.

  • 200 mm Eixo X

    Escala linear com resolução de 0,05 µm e exatidão, a 20 °C, de 1,3 µm em trajetos de 25 mm e de 4,8 µm no curso inteiro. Desloca a até 80 mm/s e mede de 0,02 a 5 mm/s, com retitude de 2 µm em 200 mm (catálogo 2019, cad. 52, pág. L-21).

  • 60 mm · 0,04 µm Detector (Z1)

    Faixa de ±30 mm a partir da horizontal, lida por uma escala de arco circular que acompanha o movimento da ponta. O braço novo dá 10 mm a mais de curso que os modelos CV-3100/4100 e reduz a chance de colisão com a peça ou o dispositivo de fixação (L-21).

  • 300 mm, motorizada Coluna (Z2)

    Escala ABS com resolução de 1 µm e deslocamento de até 30 mm/s: a coluna posiciona o detector no ponto de medição, e o programa do FORMTRACEPAK é executado de forma automática (L-21; folheto FVP-208, pág. 2).

  • SPH-71 (354884), cunha Ponta padrão

    Ponta tipo cunha de tungstênio, com raio de 25 µm, ângulo de 12° e 20 mm de altura, no braço reto AB-31. Com ela e a força de 30 mN, fixada por contrapeso, o ângulo mensurável na coleta do perfil é de 77° subindo e de 83° descendo (L-21; FVP-208, pág. 4).

  • AB-32, AB-33 e 8 tipos de ponta Braços e pontas opcionais

    Braço excêntrico AB-32 e braço AB-33 para furos pequenos; pontas tipo cunha, bi-facetada, cônica de safira, de tungstênio ou de diamante, tipo faca e esférica, de 6 a 42 mm de altura, todas compatíveis com os braços AB-31 e AB-32 (FVP-208, pág. 4).

Quais problemas este produto resolve?

Situações de medição em que o 218-496-10A é a escolha certa.

Desafio Medir roscas internas e externas

Contorno de rosca pede medir dos dois lados do flanco, para cima e para baixo.

Solução

No 218-496-10A, a direção de medição, para baixo ou para cima, é definida no software.

Desafio Trocar a ponta sem perder tempo

Cada troca de ponta costuma exigir nova calibração antes de medir.

Solução

No 218-496-10A, a ponta troca sem passar por nova calibração, e o braço se fixa por ímã.

Desafio Rodar o programa sem o operador

Reposicionar a coluna à mão entre peças impede a medição automática.

Solução

No 218-496-10A, a coluna motorizada leva o detector ao ponto de medição, sem ajuste à mão.

Desafio Superfície difícil de alcançar

Faces inclinadas costumam exigir um dispositivo de fixação feito sob medida.

Solução

A unidade de medição do 218-496-10A inclina ±45°, o que facilita o acesso sem dispositivos especiais.

Informações Técnicas

Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.

Especificações

  • Marca: Mitutoyo
  • Modelo: CV-3200S8
  • Serie: 218
  • Capacidade de medição/Eixo X: 200mm
  • Capacidade de medição/Eixo Z1(sensor): 60mm (±30mm da horizontal)
  • Eixo Z2 (coluna) movimento vertical: 300mm
  • Z1 axis (Sensor)/Escala: Arco circular
  • Z1 axis (Sensor)/Resolução: 0,04µm
  • Z1 axis (Sensor)/Movimento da ponta: Arco circular
  • Z1 axis (Sensor)/Direção da medição: Avanço / Retorno
  • Z1 axis (Sensor)/Direção da ponta: CV-3200: Direção vertical (para cima/para baixo, medição simples)
  • Z1 axis (Sensor)/Força de medição: CV-3200: 30mN (ajuste por contra-peso)
  • Z1 axis (Sensor)/Ângulo mensurável na coleta do perfil: Ascendente: 77°, descendente: 83°(usando a ponta padrão)
  • Drive/Escala/Eixo X: Escala linear
  • Drive/Escala/Eixo Z2 (coluna): Escala ABS
  • Drive/Resolução/Eixo X: 0,05 µm
  • Drive/Resolução/Eixo Z2 (coluna): 1 µm
  • Drive/Velocidade/Eixo X: 0 a 80mm/s ou manual
  • Drive/Velocidade/Eixo Z2 (coluna): 0 a 30mm/s ou manual
  • Drive/Velocidade de Medição/Eixo X: 0,02 a 5mm/s
  • Drive/Retitude/Eixo X : 2µm/200mm
  • Drive/Inclinação/Eixo X : ±45°
  • Exatidão (20°C)/CV-3200/Eixo X: ±(0,8+0,02L)µm L = comprimento (mm) Curso total: 4,8µm/200mm Trajetos pequenos: 1,3µm/25mm
  • Exatidão (20°C)/CV-3200/Eixo Z1 (sensor): ±(1,6+|2H|/100)µm H = altura de medição a partir da horizontal (mm)
  • Dimensões/Unidade principal: 766×482×966 mm
  • Notas / Obs.: Base de granito. Peso da unidade principal: 140 kg. Fornecido com certificado de inspeção. Embora a aparência do granito possa mudar, a estabilidade do material continua confiável.

Detalhes técnicos

Base
Granito
Braço do detector
Novo braço: +10 mm de curso no Z1 e menos risco de colisão; fixação magnética
Direção da medição
Para baixo ou para cima, definida no software
Software
FORMTRACEPAK, da medição à execução automática

Funções

Funções do 218-496-10A
Posicionar

A coluna motorizada leva o detector ao local de medição.

Medir

Traçar o perfil com o eixo X a 0,02 a 5 mm/s.

Analisar

Comparar o perfil 2D, calcular círculos e linhas automaticamente e fazer o best-fit no FORMTRACEPAK.

Automatizar

Rodar o programa de medição sozinho e, com periféricos opcionais, medir em sequência.

Variações da série

Medidores de contorno Contracer disponíveis na loja

Código Modelo Curso do eixo X Coluna (eixo Z2)
218-613A CV-2100N4 100 mm Sem coluna (portátil)
218-633A CV-2100M4 100 mm 350 mm
218-496-10A (este) CV-3200S8 200 mm 300 mm
218-441-10A CV-4500S4 100 mm 300 mm
218-446-10A CV-4500S8 200 mm 300 mm
218-447-10A CV-4500H8 200 mm 500 mm

Itens inclusos

  • Contracer CV-3200S8
  • Braço reto AB-31 (12AAM101)
  • Ponta SPH-71 (354884)
  • Certificado de inspeção

Perguntas e Respostas

Qual a diferença entre o 218-496-10A e o Contracer CV-4500S8?

Os dois têm 200 mm de eixo X, 60 mm de detector e coluna de 300 mm. No CV-3200S8, a força de medição é de 30 mN, fixada por contrapeso, a resolução do detector é de 0,04 µm e cada medição é feita num sentido. No CV-4500S8, a força é configurada no FORMTRACEPAK, de 10 a 50 mN, a resolução é de 0,02 µm e a medição pode ser contínua para cima e para baixo com ponta dupla (cad. 52, págs. L-21 e L-22).

O que vem com o 218-496-10A?

O medidor, o braço reto AB-31 (12AAM101) e a ponta tipo cunha SPH-71 (354884), os dois marcados como acessório padrão da série CV-3200, e o certificado de inspeção (folheto FVP-208, pág. 4; catálogo, pág. L-21).

Qual a exatidão do 218-496-10A?

A 20 °C: ±(0,8+0,02L) µm no eixo X, com L o comprimento medido em mm, e ±(1,6+|2H|/100) µm no detector, com H a altura de medição a partir da horizontal.

O 218-496-10A mede furos pequenos?

Sim, com o braço opcional AB-33 (12AAM103) e as pontas de furos pequenos 12AAM104, 12AAM105 e 12AAM106, de 2, 4 e 6,5 mm de altura (folheto FVP-208, pág. 4).

Qual o tamanho e o peso do 218-496-10A?

A unidade principal mede 766 × 482 × 966 mm e pesa 140 kg, com base de granito.
