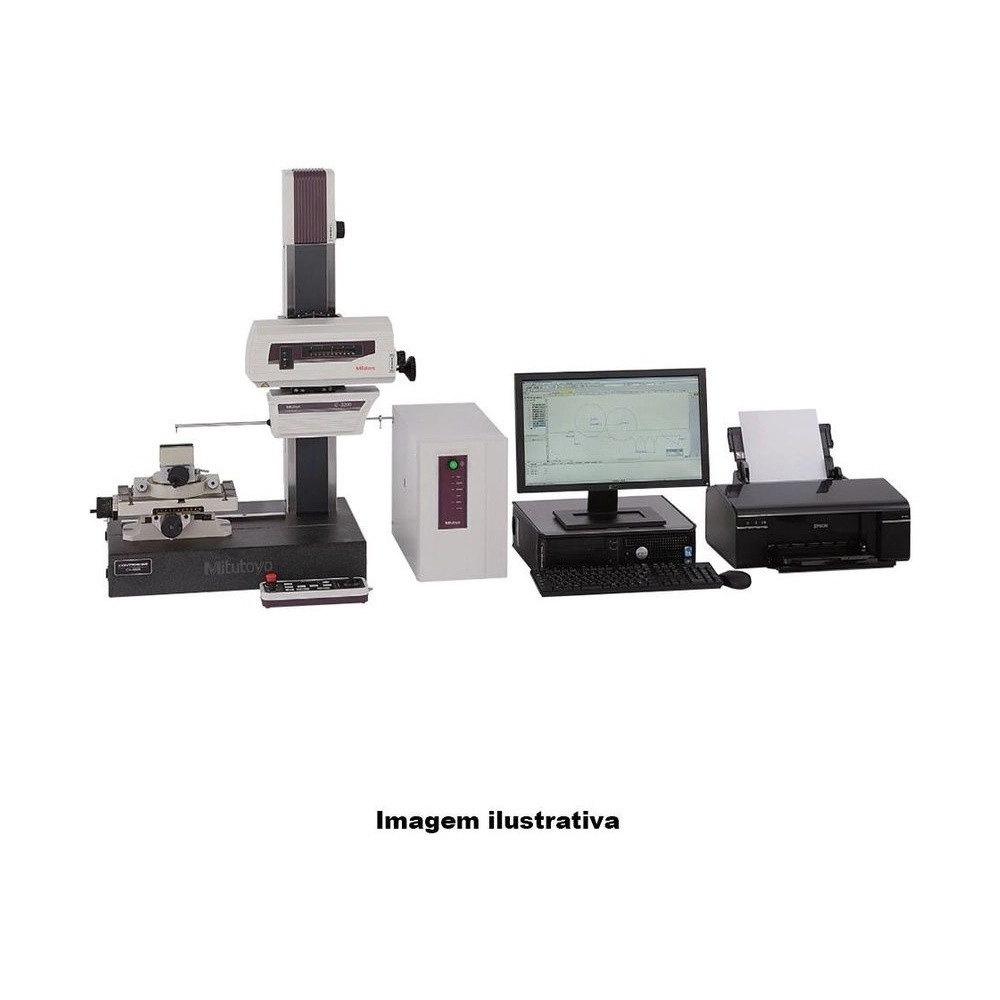

Medidor de contorno CONTRACER 200x60x500 (mm) Com Força de Medição Ajustável – CV-4500H8MM – 218-447-10A

SKU: 218-447-10A

Solicite um Orçamento

Loading gears animation
Garantia
Produto original Mitutoyo
Acessórios inclusos
Ponta padrão SPH-71
Compra Segura
100% protegida
Sobre o produto

CV-4500 indicado para peças altas: a coluna sobe 500 mm, e o eixo X mede perfis de até 200 mm; a ponta dupla, de contato bidirecional, mede para cima e para baixo numa só passada.

Para peças delicadas ou de material macio, a força de medição desce até 10 mN, e sobe até 50 mN, escolhida no software, sem contrapeso. Com a inclinação de ±45°, a unidade alcança superfícies em ângulo.

O CV-4500H8 pesa 150 kg e é entregue com certificado de inspeção. No FORMTRACEPAK, ele compara o perfil medido com o nominal de CAD e monta relatórios personalizados.

Resumo técnico
  • Eixo X de 200 mm · coluna de 500 mm
  • Ponta dupla: para cima e para baixo
  • Força de 10 a 50 mN pelo software
  • Resolução do Z1 de 0,02 µm

Destaques do produto

O que distingue o 218-447-10A entre os Contracer da loja.

Coluna de 500 mm

Para peças altas.

Inclinação ±45°

Sobre base de granito.

Ponta dupla

Para cima e para baixo.

Braço novo

+10 mm e menos colisão.

Rotinas de medição

Cálculo completo em segundos.

Perfil × CAD

Compara com o nominal.

Principais características

O que cada dado do 218-447-10A significa na prática.

  • 200 mm de curso Eixo X

    Os mesmos 200 mm do CV-4500S8, com retitude de 2 µm em 200 mm e exatidão de ±(0,8+0,02L) µm a 20 °C (catálogo 2019, pág. L-22).

  • 500 mm, motorizada Coluna (Z2)

    A maior coluna entre os Contracer da loja, a até 30 mm/s, para peça alta ou montada em dispositivo (catálogo 2019, pág. L-22).

  • 60 mm Detector (Z1)

    ±30 mm para cada lado da horizontal, lidos por escala de arco circular com resolução de 0,02 µm (catálogo 2019, pág. L-22).

  • 10 a 50 mN Força de medição

    Ajustável por software entre 10 e 50 mN, em passos de 10 mN, sem contrapeso (catálogo 2019, pág. L-22).

  • 766 × 482 × 1166 mm, 150 kg Unidade principal

    Sobre base de granito; 200 mm mais alta e 10 kg mais pesada que a do CV-4500S8, por causa da coluna (catálogo 2019, pág. L-22).

Quais problemas este produto resolve?

Situações de medição em que o 218-447-10A é a escolha certa.

Desafio Peça alta que não cabe na coluna comum

Com 300 mm de coluna, peças altas ou montadas em dispositivo ficam fora do alcance.

Solução

O 218-447-10A tem coluna de 500 mm, motorizada, com eixo X de 200 mm.

Desafio Detector perto de rebaixos e dispositivos

Um braço longo demais encosta na peça ou na fixação antes de a ponta chegar à superfície.

Solução

O 218-447-10A usa o braço novo, com 10 mm a mais de curso no detector e menos chance de colisão.

Desafio Saber onde o perfil foge do nominal

Ler o desvio ponto a ponto numa tabela esconde onde está o problema.

Solução

O FORMTRACEPAK sobrepõe o perfil medido no 218-447-10A ao desenho de CAD e destaca as diferenças.

Desafio Flanco de cima e de baixo numa passada

Virar a peça para medir o outro lado do perfil custa tempo e tira a referência.

Solução

No 218-447-10A, a ponta dupla segue o perfil para cima e para baixo sem parar a medição.

Informações Técnicas

Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.

Especificações

  • Marca: Mitutoyo
  • Modelo: CV-4500H8
  • Serie: 218
  • Capacidade de medição/Eixo X: 200mm
  • Capacidade de medição/Eixo Z1(sensor): 60mm (±30mm da horizontal)
  • Eixo Z2 (coluna) movimento vertical: 500mm
  • Z1 axis (Sensor)/Escala: Arco circular
  • Z1 axis (Sensor)/Resolução: 0,02µm
  • Z1 axis (Sensor)/Movimento da ponta: Arco circular
  • Z1 axis (Sensor)/Direção da medição: Avanço / Retorno
  • Z1 axis (Sensor)/Direção da ponta: Direção vertical (para cima/para baixo, medição simples ou contínua)
  • Z1 axis (Sensor)/Força de medição: 10, 20, 30, 40, 50mN (ajuste via software)
  • Z1 axis (Sensor)/Ângulo mensurável na coleta do perfil: Ascendente: 77°, descendente: 83°(usando a ponta padrão)
  • Drive/Escala/Eixo X: Escala linear
  • Drive/Escala/Eixo Z2 (coluna): Escala ABS
  • Drive/Resolução/Eixo X: 0,05 µm
  • Drive/Resolução/Eixo Z2 (coluna): 1 µm
  • Drive/Velocidade/Eixo X: 0 a 80mm/s ou manual
  • Drive/Velocidade/Eixo Z2 (coluna): 0 a 30mm/s ou manual
  • Drive/Velocidade de Medição/Eixo X: 0,02 a 5mm/s
  • Drive/Retitude/Eixo X : 2µm/200mm
  • Drive/Inclinação/Eixo X : ±45°
  • Exatidão (20°C)/CV-3200/Eixo X: ±(0,8+0,02L)µm L = comprimento (mm) Curso total: 4,8µm/200mm Trajetos pequenos: 1,3µm/25mm
  • Exatidão (20°C)/CV-3200/Eixo Z1 (sensor): ±(0,8+|2H|/100)µm H = altura de medição a partir da horizontal (mm)
  • Dimensões/Unidade principal: 766×482×1166 mm
  • Notas / Obs.: Base de granito. Peso da unidade principal: 150 kg. Ponta dupla para medição contínua para cima e para baixo. Fornecido com certificado de inspeção.

Detalhes técnicos

Base
Granito
Ponta
Dupla, para medição contínua para cima e para baixo
Braço do detector
+10 mm de curso no Z1, menos risco de colisão, fixação magnética
Software
FORMTRACEPAK: força de medição, comparação com CAD, exportação para CAD, relatórios e rotinas
Exatidão em trajetos curtos
1,3 µm/25 mm

Funções

Funções do 218-447-10A
Escolher a força

Definir no FORMTRACEPAK a força de medição: 10, 20, 30, 40 ou 50 mN.

Posicionar

Coluna motorizada a até 30 mm/s e eixo X a até 80 mm/s; inclinação de ±45°.

Medir

Com a ponta dupla, medir para cima e para baixo numa medição contínua, a 0,02 a 5 mm/s.

Comparar

Sobrepor o perfil medido ao nominal de CAD e ver as diferenças.

Registrar

Exportar o perfil para CAD e montar relatórios personalizados.

Variações da série

Medidores de contorno Contracer disponíveis na loja

Código Modelo Curso do eixo X Coluna (eixo Z2)
218-613A CV-2100N4 100 mm Sem coluna (portátil)
218-633A CV-2100M4 100 mm 350 mm
218-496-10A CV-3200S8 200 mm 300 mm
218-441-10A CV-4500S4 100 mm 300 mm
218-446-10A CV-4500S8 200 mm 300 mm
218-447-10A (este) CV-4500H8 200 mm 500 mm

Itens inclusos

  • Contracer CV-4500H8
  • Ponta padrão SPH-71 (354884)
  • Certificado de inspeção

Perguntas e Respostas

Qual a altura de coluna do 218-447-10A?

500 mm, motorizada, a até 30 mm/s. É a maior coluna entre os Contracer da loja; o CV-4500S4 e o CV-4500S8 têm 300 mm.

Que cursos o 218-447-10A tem?

Eixo X de 200 mm, detector de 60 mm (30 mm para cima e 30 para baixo da horizontal) e coluna motorizada de 500 mm.

O 218-447-10A precisa de contrapeso para mudar a força?

Não. A força é definida no FORMTRACEPAK, em 10, 20, 30, 40 ou 50 mN.

Qual o tamanho do 218-447-10A?

766 × 482 × 1166 mm e 150 kg na unidade principal, que fica sobre base de granito.

Que análises o 218-447-10A faz no FORMTRACEPAK?

Comparação do perfil medido com o nominal de CAD, exportação do perfil para CAD (engenharia reversa), relatórios personalizados e rotinas de medição com cálculo completo.

O que acompanha o 218-447-10A?

A ponta padrão SPH-71 (354884) e o certificado de inspeção da Mitutoyo.
