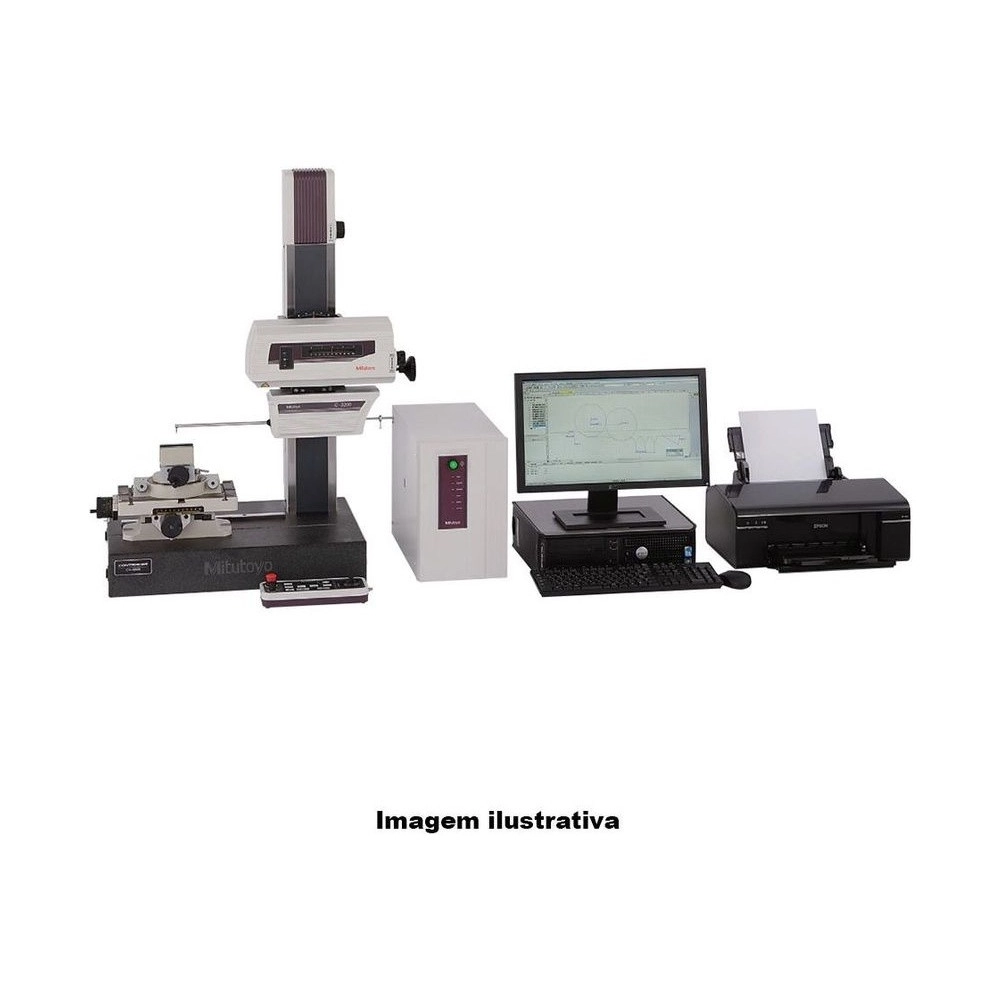

Medidor de Contorno CONTRACER 100x60x300 (mm) Com Força de Medição Ajustável – CV-4500S4 110V – 218-441-10A

Medidor de Contorno CONTRACER 100x60x300 (mm) Com Força de Medição Ajustável – CV-4500S4 110V – 218-441-10A

Ref: 218-441-10A

• Os modelos CV-4500 são instrumentos de medição de contorno equipados com uma escala de arco circular de alta precisão e um novo conceito de braço no sensor do eixo Z1. Essa escala de alta precisão faz o rastreamento instantâneo do movimento vertical da ponta com alta exatidão e resolução extrema. O novo braço aumenta o curso de medição Z1 em 10mm e reduz a possibilidade de interferência ou colisão com a peça ou o dispositivo de fixação. Além disso, tem fixação magnética para facilitar a troca.

• Medição contínua (para cima/ para baixo) com ponta dupla. Função útil para diâmetros. Por exemplo, diâmetros de rosca.

• Força de medição pode ser configurada pelo software FORMTRACEPAK. Não é necessário fazer ajustes com contra-peso.

Informações técnicas
Código Modelo
218-441-10A CV-4500S4
218-446-10A CV-4500S8
218-447-10A CV-4500H8

Contracer
Alta precisão + Funcionalidade + Simplicidade operacional = Contracer
Contracer CV-4500
Série 218 — Equipamento para Medição de Contorno

• Os modelos CV-4500 são instrumentos de medição de contorno equipados com uma escala de arco circular de alta precisão e um novo conceito de braço no sensor do eixo Z1. Essa escala de alta precisão faz o rastreamento instantâneo do movimento vertical da ponta com alta exatidão e resolução extrema. O novo braço aumenta o curso de medição Z1 em 10mm e reduz a possibilidade de interferência ou colisão com a peça ou o dispositivo de fixação. Além disso, tem fixação magnética para facilitar a troca.
• Medição contínua (para cima/ para baixo) com ponta dupla. Função útil para diâmetros. Por exemplo, diâmetros de rosca.
• Força de medição pode ser configurada pelo software FORMTRACEPAK. Não é necessário fazer ajustes com contra-peso.

Informações adicionais
  • Marca: Mitutoyo
  • Modelo: CV-4500S4
  • Série: 218
  • Capacidade de medição/Eixo X: 100mm
  • Capacidade de medição/Eixo Z1(sensor): 60mm (±30mm da horizontal)
  • Eixo Z2 (coluna) movimento vertical: 300mm
  • Z1 axis (Sensor)/Escala: Arco circular
  • Z1 axis (Sensor)/Resolução: 0,02µm
  • Z1 axis (Sensor)/Movimento da ponta: Arco circular
  • Z1 axis (Sensor)/Direção da medição: Avanço / Retorno
  • Z1 axis (Sensor)/Direção da ponta: Direção vertical (para cima/para baixo, medição simples ou contínua)
  • Z1 axis (Sensor)/Força de medição: 10, 20, 30, 40, 50mN (ajuste via software)
  • Z1 axis (Sensor)/Ângulo mensurável na coleta do perfil: Ascendente: 77°, descendente: 83°(usando a ponta padrão)
  • Drive/Escala/Eixo X: Escala linear
  • Drive/Escala/Eixo Z2 (coluna): Escala ABS
  • Drive/Resolução/Eixo X: 0,05 µm
  • Drive/Resolução/Eixo Z2 (coluna): 1 µm
  • Drive/Velocidade/Eixo X: 0 a 80mm/s ou manual
  • Drive/Velocidade/Eixo Z2 (coluna): 0 a 30mm/s ou manual
  • Drive/Velocidade de Medição/Eixo X: 0,02 a 5mm/s
  • Drive/Retitude/Eixo X : 0,8µm/100mm
  • Drive/Inclinação/Eixo X : ±45°
  • Exatidão (20°C)/CV-3200/Eixo X: ±(0,8+0,01L)µm L = comprimento (mm) Curso total: 1,8µm/100mm Trajetos pequenos: 1,05µm/25mm
  • Exatidão (20°C)/CV-3200/Eixo Z1 (sensor): ±(0,8+|2H|/100)µm H = altura de medição a partir da horizontal (mm)
  • Dimensões/Unidade principal: 756×482x 966mm
