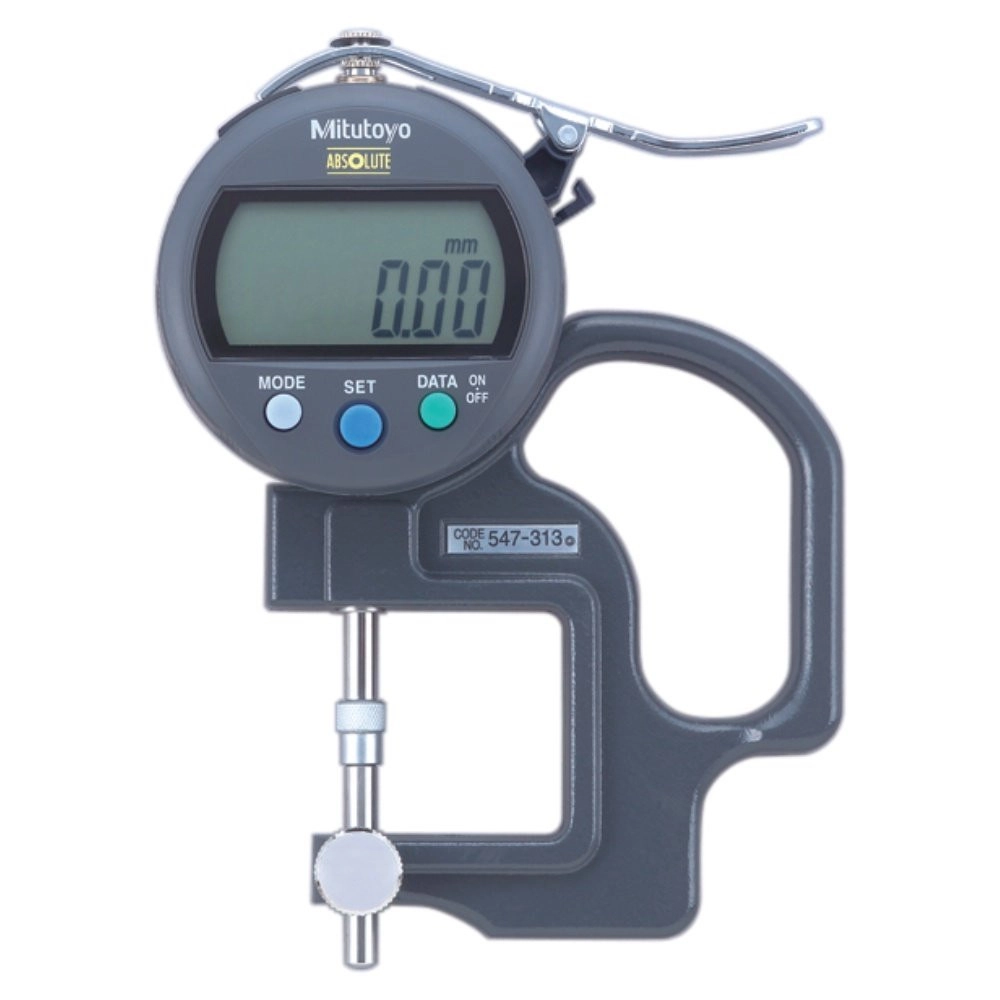

O Medidor de Espessura Digital Mitutoyo 547-313 é o modelo da Série 547 para espessura de lentes: ponta e batente intercambiáveis e uma ponta esférica que acompanha o instrumento permitem medir lente côncava, convexa e plano-convexa. Mede de 0 a 10 mm com resolução de 0,01 mm.
A exatidão é de ±20 µm, com paralelismo de 10 µm entre a ponta plana e o batente e força de medição de até 1,5 N, conforme o catálogo Mitutoyo p2019.
O batente é reversível, com curso de 12 mm, e a profundidade útil é de 30 mm. O medidor é digital e tem saída de dados pelo conector tipo F. No catálogo atual, o equivalente é o 547-313A.
O que distingue o 547-313 dentro da linha de medidores de espessura Séries 547 e 7.
Com a ponta esférica, alcança o fundo da curvatura.
A combinação muda conforme o formato da lente.
Curso de 12 mm para ajustar a montagem.
Espessura em números, com resolução de 0,01 mm.
Registro das medições no computador.
ø4 mm, fornecida como padrão.
O que cada número do 547-313 significa na prática.
O catálogo mostra as três montagens: esfera na lente côncava, faces planas na convexa e na plano-convexa.
Com resolução de 0,01 mm.
Paralelismo de 10 µm entre ponta plana e batente, conforme o p2019.
Permite ajustar a posição de apoio da lente.
Situações de medição em que o 547-313 é a escolha certa.
Com duas faces planas, a medição de lente côncava toca a borda e não o centro, onde está a espessura mínima.
A ponta esférica de ø4 mm do 547-313 alcança o centro da curvatura.
Ter um medidor para cada formato de lente multiplica o custo e o espaço na bancada.
No 547-313 ponta e batente são intercambiáveis, para côncava, convexa e plano-convexa.
Anotar cada valor à mão atrasa a inspeção de lote.
A saída de dados tipo F do 547-313 envia a leitura ao computador.
Em relógio de ponteiro, a leitura de valores próximos confunde na inspeção repetida.
O 547-313 mostra a espessura em números.
Especificações, detalhes de construção, variações da série e o que vem na caixa.
Este medidor tem saída de dados Digimatic com conector tipo F. Escolha a forma de levar as leituras ao computador:
O cabo de comunicação liga a saída de dados do medidor ao Input Tool USB tipo F, que envia a leitura ao computador como se fosse digitada.
A mesma ligação, com cabo de 2 m.
O cabo de conexão tipo F liga o medidor ao transmissor U-WAVE-T, que envia a leitura por radiofrequência ao receptor U-WAVE-R conectado ao computador.
Códigos conforme o catálogo Mitutoyo p2019 (pág. F-64), que lista para os medidores digitais da série os cabos 905338 e 905409 e o cabo de U-WAVE 02AZD790F, todos do conector tipo F.
O medidor de espessura 547-313 mede lente côncava?
Mede. Ele acompanha uma ponta esférica de ø4 mm, e o catálogo mostra a montagem com a esfera no lado côncavo.
Qual a diferença entre o 547-313 e o 7313A?
O mostrador. O 547-313 é digital, com saída de dados e exatidão de ±20 µm; o 7313A é analógico, com exatidão de ±15 µm. Os dois servem para espessura de lentes, com capacidade de 0 a 10 mm.
Qual a diferença entre o 547-313 e o 547-313A?
A edição do catálogo. O 547-313 aparece no catálogo Mitutoyo p2019; no catálogo atual (p2025), o modelo para lentes é o 547-313A.
Para que serve o batente reversível do 547-313?
Para ajustar a posição de apoio da lente, com curso de 12 mm.
Como enviar as leituras do 547-313 ao computador?
Pelo conector tipo F: cabo 905338 ou 905409 com o Input Tool 06AFM380F, ou sem fio pelo U-WAVE-T com o cabo 02AZD790F.
