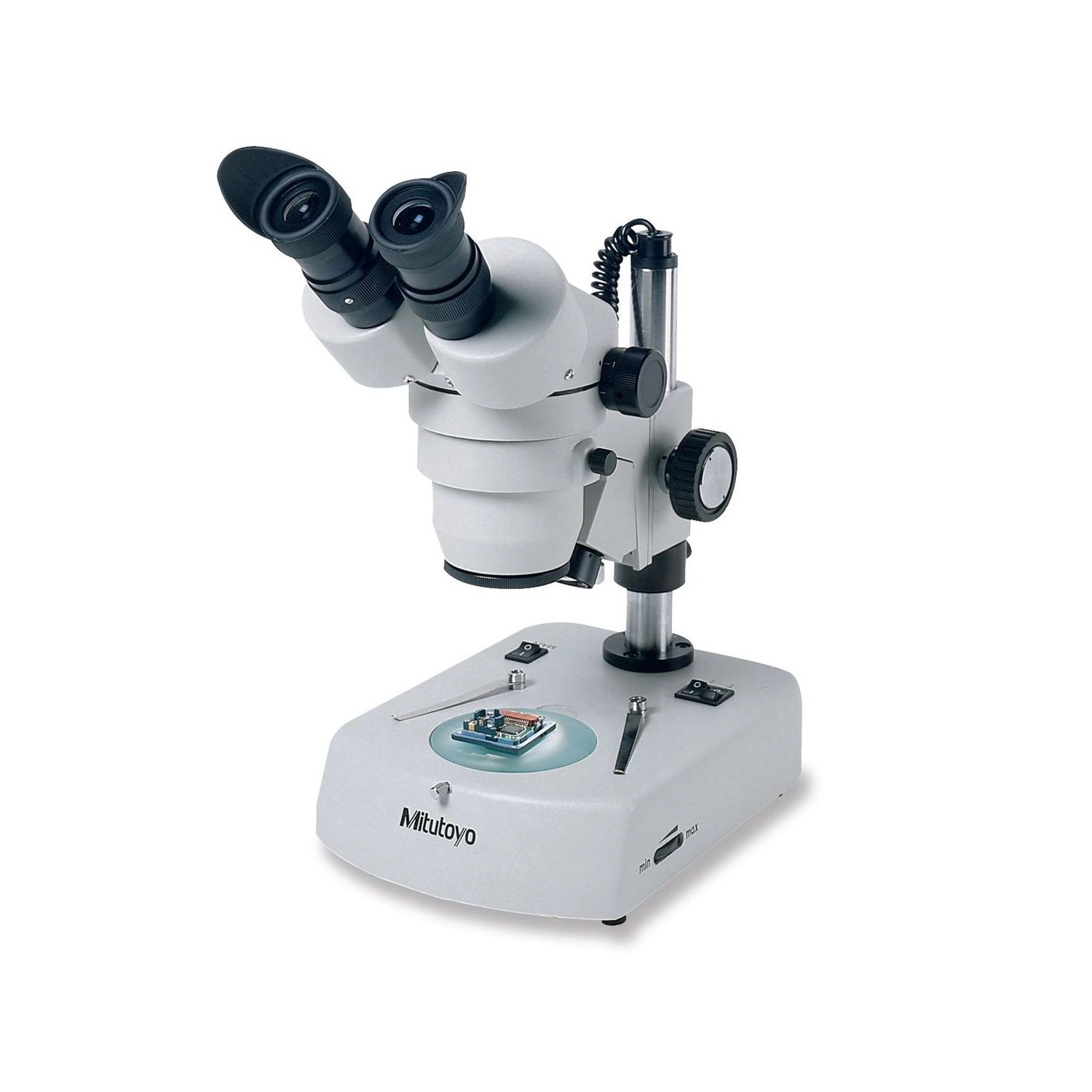

Microscópio Binocular Estéreo – MSM 414L – 377-972A

SKU: 377-972A

  Melhor Oferta
de: R$17.069,53 24% Economize R$4.146,53
por: R$12.276,85 À vista no PIX com 5% OFF
ou R$12.923,00 em até 6x de R$2.153,83 sem juros
Digite seu CEP para encontrar o melhor preço e o melhor frete da sua região
Não sei meu CEP Insira um CEP válido
Garantia
Produto original Mitutoyo
Compra Segura
100% protegida
Sobre o produto

Na série 377, é um microscópio de observação para superfícies, inspeção de defeitos superficiais e montagem de peças ou sistemas ópticos e eletrônicos. A ampliação vai de 10X a 40X, com zoom de 4 estágios, e chega a 180X com lentes opcionais.

O sistema óptico é do tipo Greenough, com zoom de 1X a 4X (razão de 1:4) e ocular de 10X com campo de visão de 20 mm. A distância de trabalho é de 80 mm, o que deixa espaço para manusear a peça sob a lente, e a distância interpupilar se ajusta de 56 a 76 mm.

A iluminação é halógena, de perfil (10 V/15 W) e de superfície (12 V/15 W), com ajuste de intensidade. O foco tem ajuste fino, a dioptria se corrige em ±5°, e o sistema óptico tem proteção antifungos. A alimentação é de 110 ou 120 V.

Resumo técnico
  • Ampliação de 10X a 40X, até 180X
  • Distância de trabalho de 80 mm
  • Iluminação halógena de perfil e superfície
  • Sistema óptico Greenough

Destaques do produto

O que distingue o 377-972A entre os estereomicroscópios da loja.

10X a 40X

Zoom de 4 estágios.

80 mm de trabalho

Espaço para a peça.

Halógena

Perfil e superfície.

Greenough

Zoom de 1X a 4X.

Antifungos

Proteção do sistema óptico.

Até 180X

Com lentes opcionais.

Principais características

O que cada dado do 377-972A significa na prática.

  • 10X a 40X Ampliação

    Quatro estágios, 10X, 20X, 30X e 40X; com lentes opcionais, o catálogo chega a 180X. O SMZ-161-TLED, da mesma série, vai de 7,5X a 45X (catálogo 2019, pág. J-14).

  • 1X a 4X Zoom

    Zoom de 1X a 4X, razão de 1:4, no sistema óptico Greenough: com a ocular de 10X, dá os 10X a 40X. O SMZ-161-TLED tem razão de 1:6 (catálogo 2019, pág. J-14).

  • 80 mm Distância de trabalho

    80 mm livres entre a lente e a peça, os mesmos do SMZ-143-N2GG. Para peças mais altas, o SMZ-161-TLED chega a 110 mm (catálogo 2019, pág. J-14).

  • 10X Ocular

    Ocular de 10X com campo de visão de 20 mm, a mesma dos três estereomicroscópios da série 377 na loja; a distância interpupilar ajusta de 56 a 76 mm (catálogo 2019, pág. J-14).

  • 110 ou 120 V Alimentação

    Liga em 110 ou 120 V. A iluminação é halógena, de 15 W para o perfil e 15 W para a superfície, contra o LED de 3 W do SMZ-143-N2GG (catálogo 2019, pág. J-14).

Quais problemas este produto resolve?

Situações de inspeção em que o 377-972A é a escolha certa.

Desafio Inspecionar defeito de superfície

Riscos e falhas pequenas não aparecem a olho nu.

Solução

O MSM 414L amplia de 10X a 40X, com zoom de 4 estágios.

Desafio Montar peças sob o microscópio

Montagem de componentes pequenos pede espaço para as mãos e as ferramentas.

Solução

A distância de trabalho de 80 mm do MSM 414L deixa espaço sob a lente.

Desafio Ver o perfil e a superfície

Só uma fonte de luz não mostra a borda e o relevo ao mesmo tempo.

Solução

O MSM 414L traz as duas luzes halógenas, a de perfil e a de superfície, com intensidade ajustável.

Desafio Ambiente úmido

Fungos podem atacar o sistema óptico.

Solução

O sistema óptico do MSM 414L tem proteção antifungos.

Informações Técnicas

Especificações, detalhes de construção, funções, variações da série e o que vem na caixa.

Especificações

  • Marca: Mitutoyo
  • Serie: 377
  • Modelo: MSM 414L
  • Voltagem: 110 e 120 V
  • Capacidade: Ampliação de 10X a 40X (até 180X com lentes opcionais); distância de trabalho de 80 mm
  • Tecnologia: Zoom de 1X a 4X (razão 1:4), sistema óptico Greenough, iluminação halógena de contorno (10 V/15 W) e de superfície (12 V/15 W)
  • Notas / Obs.: Estereomicroscópio MSM 414L para observação de superfícies, inspeção de defeitos e montagem de peças ópticas ou eletrônicas. Zoom de 4 estágios, ocular 10X (campo de 20 mm), distância interpupilar de 56 a 76 mm e proteção antifungos.

Detalhes técnicos

Sistema óptico
Greenough, zoom de 1X a 4X (razão de 1:4)
Ocular
10X, campo de visão de 20 mm
Distância interpupilar
56 a 76 mm
Foco
Ajuste fino; dioptria de ±5°
Proteção
Antifungos no sistema óptico

Funções

Como usar o 377-972A
Posicionar

Colocar a peça sob a lente, a 80 mm de distância de trabalho.

Ajustar

Regular a distância interpupilar (56 a 76 mm) e a dioptria (±5°).

Iluminar

Ligar a luz halógena de perfil ou de superfície e ajustar a intensidade.

Observar

Escolher a ampliação no zoom de 10X a 40X e focar no ajuste fino.

Variações da série

Estereomicroscópios da série 377 disponíveis na loja

Código Modelo Ampliação Iluminação
377-972A (este) MSM 414L 10X a 40X Halógena
1100200600421 SMZ-143-N2GG 10X a 40X LED
1100201300081 SMZ-161-TLED 7,5X a 45X LED

Itens inclusos

  • Estereomicroscópio MSM 414L
  • Ocular 10X

Perguntas e Respostas

Para que serve o MSM 414L (377-972A)?

Para observação de superfícies, inspeção de defeitos superficiais e montagem de peças ou sistemas ópticos e eletrônicos.

Qual a ampliação do MSM 414L (377-972A)?

De 10X a 40X, com zoom de 4 estágios (10X, 20X, 30X e 40X). Com lentes opcionais, chega a 180X.

Qual a distância de trabalho do MSM 414L (377-972A)?

80 mm, com distância interpupilar ajustável de 56 a 76 mm.

Como é a iluminação do MSM 414L (377-972A)?

Halógena, de perfil (10 V/15 W) e de superfície (12 V/15 W), com ajuste de intensidade.

O MSM 414L (377-972A) tem ajuste de dioptria?

Sim, de ±5°, e o foco tem ajuste fino.

Qual a alimentação do MSM 414L (377-972A)?

110 ou 120 V.
